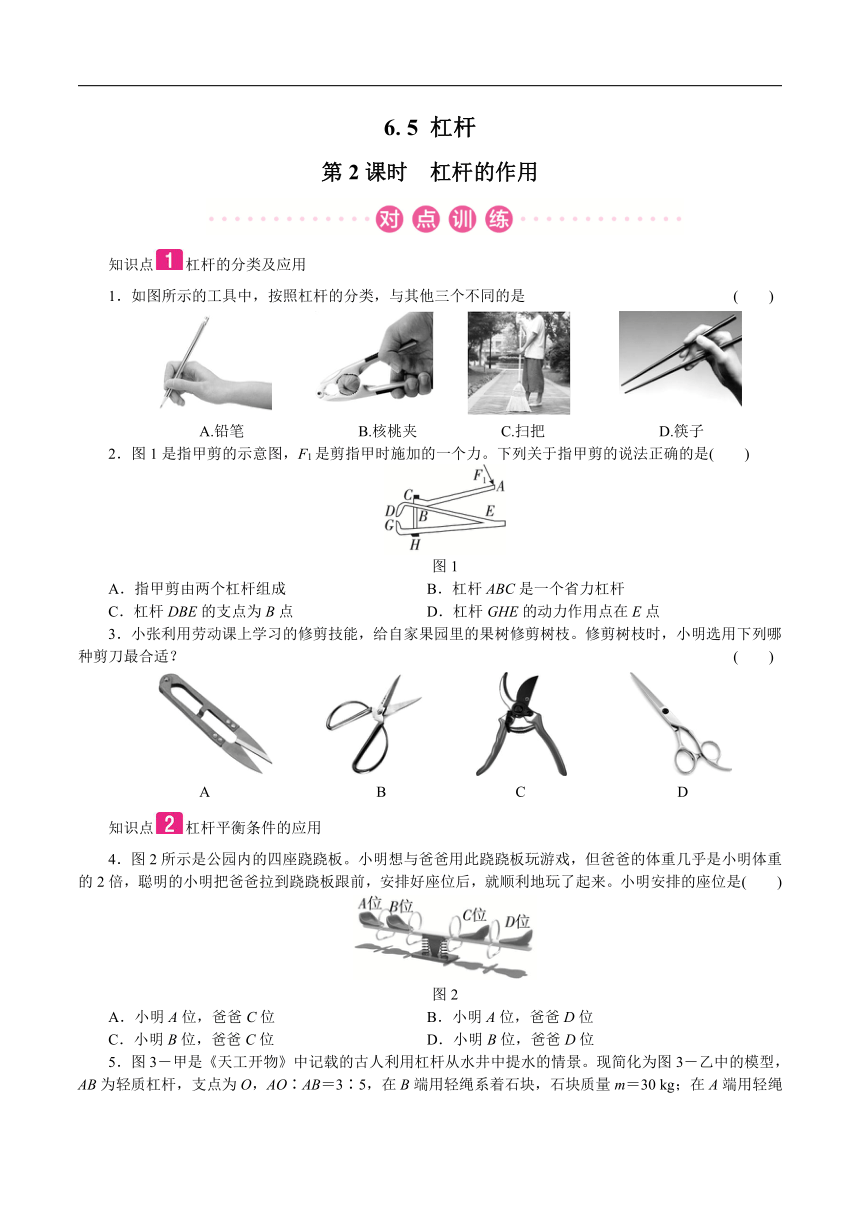

6.5 杠杆
第2课时　杠杆的作用
知识点杠杆的分类及应用
1．如图所示的工具中，按照杠杆的分类，与其他三个不同的是 (　　)
A.铅笔 B.核桃夹 C.扫把 D.筷子
2．图1是指甲剪的示意图，F1是剪指甲时施加的一个力。下列关于指甲剪的说法正确的是(　　)
图1
A．指甲剪由两个杠杆组成 B．杠杆ABC是一个省力杠杆
C．杠杆DBE的支点为B点 D．杠杆GHE的动力作用点在E点
3．小张利用劳动课上学习的修剪技能，给自家果园里的果树修剪树枝。修剪树枝时，小明选用下列哪种剪刀最合适？ (　　)
A B C D
知识点杠杆平衡条件的应用
4．图2所示是公园内的四座跷跷板。小明想与爸爸用此跷跷板玩游戏，但爸爸的体重几乎是小明体重的2倍，聪明的小明把爸爸拉到跷跷板跟前，安排好座位后，就顺利地玩了起来。小明安排的座位是(　　)
图2
A．小明A位，爸爸C位 B．小明A位，爸爸D位
C．小明B位，爸爸C位 D．小明B位，爸爸D位

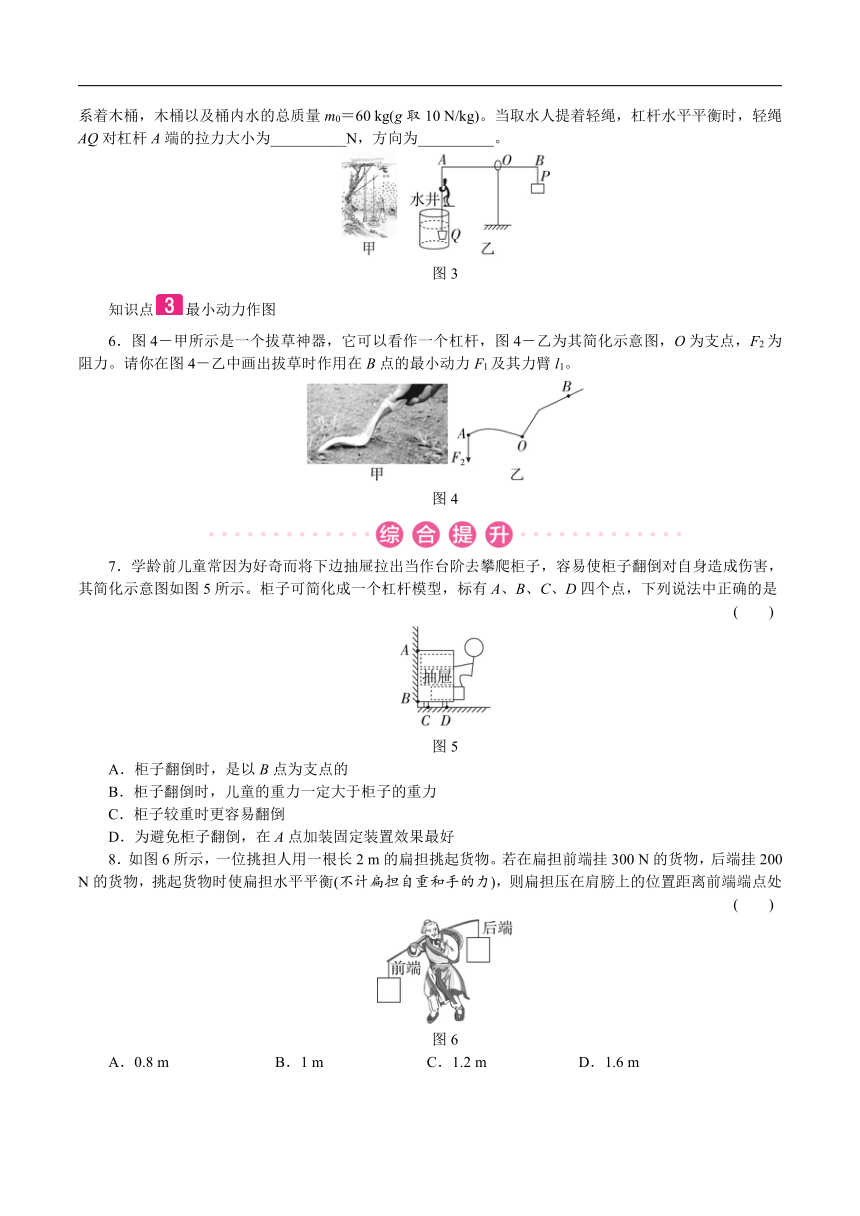

5．图3－甲是《天工开物》中记载的古人利用杠杆从水井中提水的情景。现简化为图3－乙中的模型，AB为轻质杠杆，支点为O，AO∶AB＝3∶5，在B端用轻绳系着石块，石块质量m＝30 kg；在A端用轻绳系着木桶，木桶以及桶内水的总质量m0＝60 kg(g取10 N/kg)。当取水人提着轻绳，杠杆水平平衡时，轻绳AQ对杠杆A端的拉力大小为__________N，方向为__________。
图3
知识点最小动力作图
6．图4－甲所示是一个拔草神器，它可以看作一个杠杆，图4－乙为其简化示意图，O为支点，F2为阻力。请你在图4－乙中画出拔草时作用在B点的最小动力F1及其力臂l1。
图4
7．学龄前儿童常因为好奇而将下边抽屉拉出当作台阶去攀爬柜子，容易使柜子翻倒对自身造成伤害，其简化示意图如图5所示。柜子可简化成一个杠杆模型，标有A、B、C、D四个点，下列说法中正确的是
(　　)
图5
A．柜子翻倒时，是以B点为支点的
B．柜子翻倒时，儿童的重力一定大于柜子的重力
C．柜子较重时更容易翻倒
D．为避免柜子翻倒，在A点加装固定装置效果最好
8．如图6所示，一位挑担人用一根长2 m的扁担挑起货物。若在扁担前端挂300 N的货物，后端挂200 N的货物，挑起货物时使扁担水平平衡(不计扁担自重和手的力)，则扁担压在肩膀上的位置距离前端端点处
(　　)
图6
A．0.8 m B．1 m C．1.2 m D．1.6 m
9．杆秤是从我国古代沿用至今的称量工具。图7是小明制作的杆秤的示意图，有B、C两个秤纽(相当于支点)，相关数据如图所示。此秤的最大称量是10 kg，秤砣最远可移至E点，秤杆和秤钩的质量忽略不计，则提起秤纽______(选填“B”或“C”)时，此秤的称量最大；秤砣质量是__________kg；当秤砣有较大磨损时，此秤的测量值将偏______。
图7
10.图8所示为小惠制作的斜拉索大桥模型，她用长30 cm、重5 N的质地分布均匀的木条OA做桥面，立柱GH做桥塔，OA可绕O点转动，A端用细线与GH上的B点相连。若保持桥面水平，则细线对OA的拉力F＝__________N；将细线一端的固定点由B点改至C点，则拉力F的大小变化情况是__________(选填“变大”“变小”或“不变”)。
图8
11．图9所示是锅炉安全阀门的示意图，已知OB长8 cm，A处所挂重锤的质量是5 kg，蒸汽对阀门的安全压力是300 N，g取10 N/kg。为了保证锅炉的安全使用，则
图9
(1)OA的长度是多少？
(2)若将重锤由A点向右移动2 cm，应改挂多重的重锤？
图10
12．如图10所示，一均匀木板AB，B端固定在墙壁的转轴上，木板可以在竖直面内绕B点转动，木板下垫有长方体木块C，恰好使木板水平放置。现用弹簧测力计缓慢拉动木块C，使木块C由B端向A端移动。在此过程中，地面受到的压力和弹簧测力计的拉力将 (　　)
A．变大　变大 B．变小　变大 C．变大　变小 D．变小　变小
第2课时　杠杆的作用
1.B　2.B　3.C　4.A　5.200　竖直向下
6.如图1所示
图1
7.D　8.A　9.B　0.4　大　10.5　变小
11.解：(1)重锤的重力：G＝mg＝5 kg×10 N/kg＝50 N
根据杠杆平衡条件可得：F×OB＝G×OA
OA的长度：OA＝×OB＝×8 cm＝48 cm
(2)根据杠杆平衡条件可得：F×OB＝G′×OA′
重锤的重力：G′＝F×＝300 N×＝48 N
12.D
