6.2 弹力 力的测量和表示 分层练习（有答案）2024-2025学年沪粤版物理八年级下册

6.2 弹力 力的测量和表示
知识点测量力的大小
1．关于弹簧测力计的使用及原理，下列说法错误的是 (　　)
A．读数时视线应与刻度线垂直
B．使用弹簧测力计时，必须沿竖直方向拉动
C．使用过程中，弹簧、指针不能与外壳有摩擦
D．在弹性限度内，弹簧受到的拉力越大，弹簧的伸长量就越长
2．如图1所示，分别用大小为4 N的水平拉力沿相反的方向拉弹簧测力计的两端(弹簧测力计的重力不计)。下列说法正确的是 (　　)
图1
A．弹簧测力计的示数为0 N
B．弹簧测力计的示数为4 N
C．弹簧测力计的示数为8 N
D．弹簧测力计的示数无法确定
3．弹簧测力计是物理学科中常见的一种测量工具，你对弹簧测力计了解吗？
图2
(1)使用如图2所示的弹簧测力计前应该在________方向上调零，使指针指在____________上；为了避免指针与刻度板之间发生卡壳，还需要________________。
(2)图2中弹簧测力计的量程是__________，示数是__________。
(3)弹簧测力计能测量力的大小，利用的是______(选填字母)。
A．力可以改变弹簧的形状
B．力可以改变弹簧的运动方向
C．力可以改变弹簧的运动快慢
知识点力的示意图
4．用大小为10 N、与水平面夹角为30°的斜向上的拉力拉动物块，下列力的示意图最准确的是(　　)
A B C D

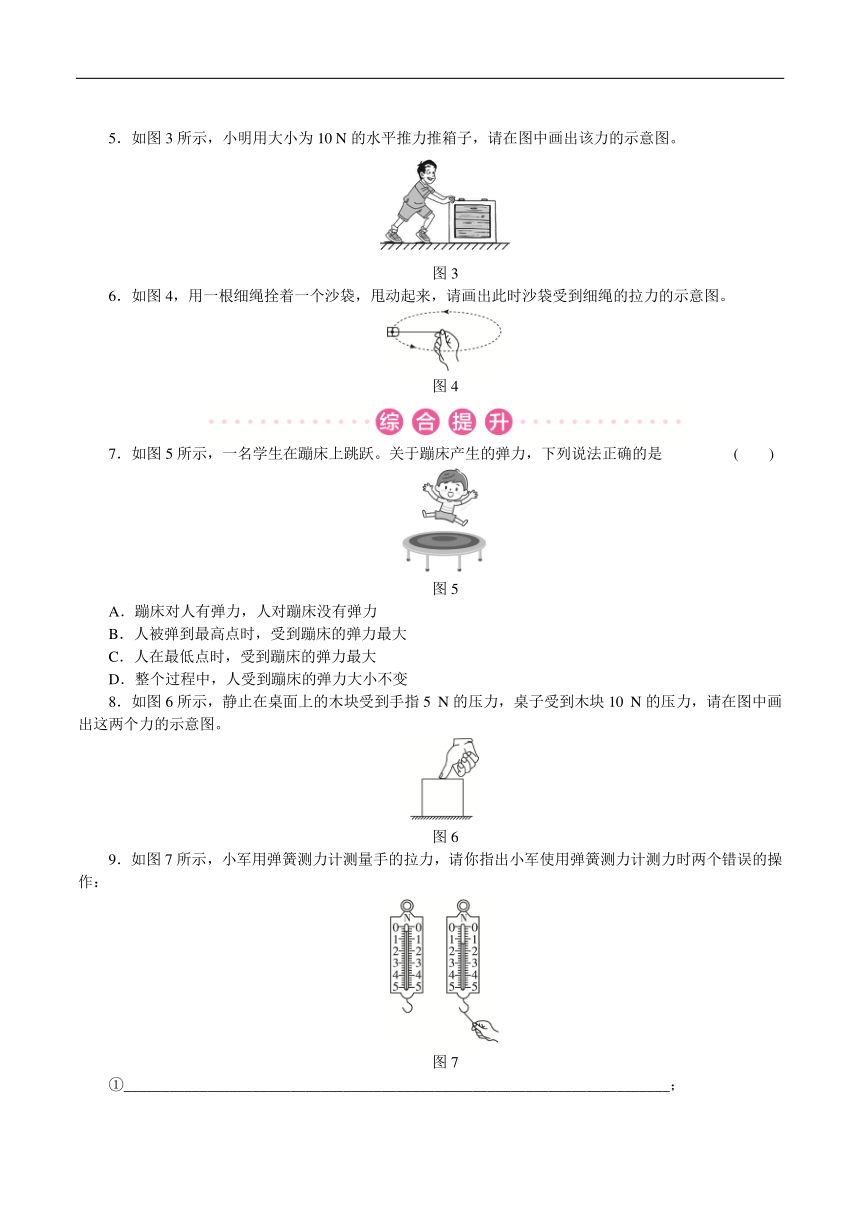

5．如图3所示，小明用大小为10 N的水平推力推箱子，请在图中画出该力的示意图。
图3
6．如图4，用一根细绳拴着一个沙袋，甩动起来，请画出此时沙袋受到细绳的拉力的示意图。
图4
7．如图5所示，一名学生在蹦床上跳跃。关于蹦床产生的弹力，下列说法正确的是 (　　)
图5
A．蹦床对人有弹力，人对蹦床没有弹力
B．人被弹到最高点时，受到蹦床的弹力最大
C．人在最低点时，受到蹦床的弹力最大
D．整个过程中，人受到蹦床的弹力大小不变
8．如图6所示，静止在桌面上的木块受到手指5 N的压力，桌子受到木块10 N的压力，请在图中画出这两个力的示意图。
图6
9．如图7所示，小军用弹簧测力计测量手的拉力，请你指出小军使用弹簧测力计测力时两个错误的操作：
图7
①________________________________________________________________________；
②________________________________________________________________________。
10．小红用一根弹簧完成如下实验：如图8所示，将弹簧的一端固定，另一端悬挂钩码，探究弹簧的伸长量与它受到的拉力之间的关系，将数据记录在下列表格中。
图8　　　
拉力F/N 0 0.5 1.0 1.5 2.0 3.0 4.0
弹簧长度L/cm 6.5 7.5 8.5 9.5 10.0 10.2 10.3
伸长量ΔL/cm 0 1.0 2.0 3.0 ▲ 3.7 3.8
(1)由表格信息可知，弹簧的原长为__________cm。
(2)当拉力为2.0 N时，弹簧伸长了__________cm。
(3)用该弹簧制作弹簧测力计，它的最大测量值为__________N；若用分度值为1 mm的刻度尺做该弹簧测力计的刻度盘，则其分度值是__________N；若测量某力时，弹簧的伸长量为1.5 cm，则该力的大小为__________N。
6.2 弹力 力的测量和表示
1.B　2.B
3.(1)竖直　零刻度线　轻拉挂钩几次
(2)0～5__N　2.6__N　(3)A
4.D
5.如图1所示　　　　　　　　 6.如图2所示
　
图1 　 图2
7.C　8.如图3所示
图3
9.①测量前，指针没有指在零刻度线处　②弹簧轴线方向没有与拉力方向一致
10.(1)6.5　(2)3.5　(3)1.5　0.05　0.75
