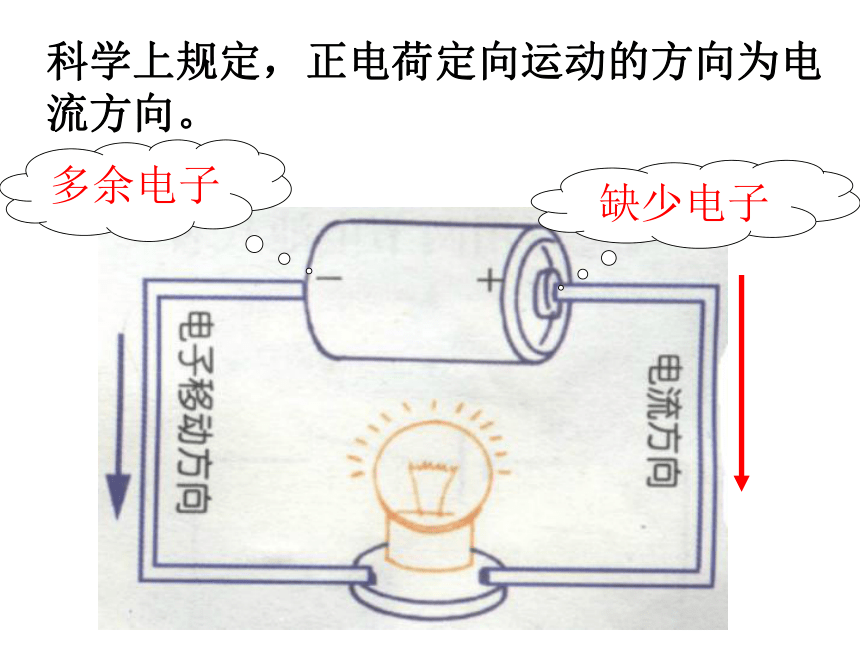

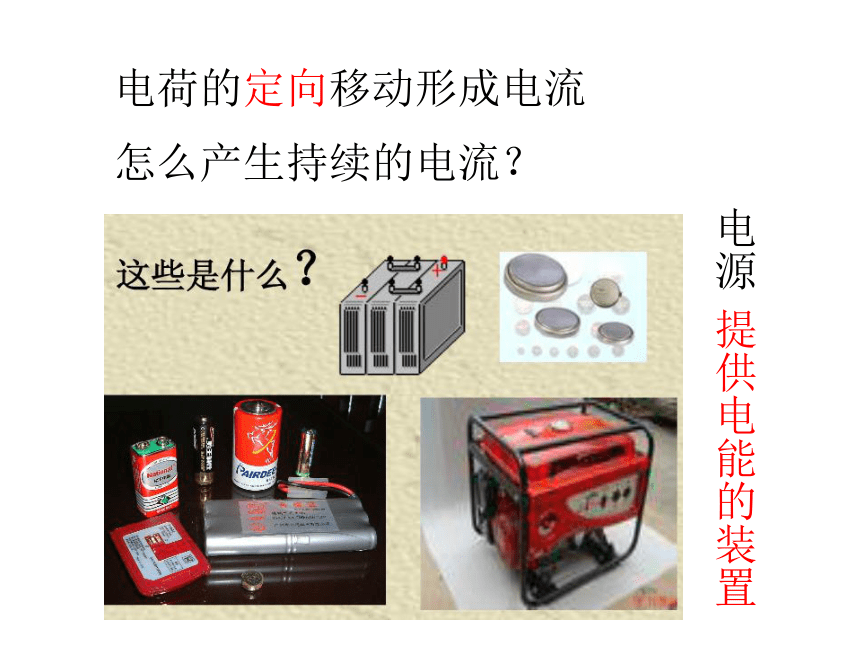

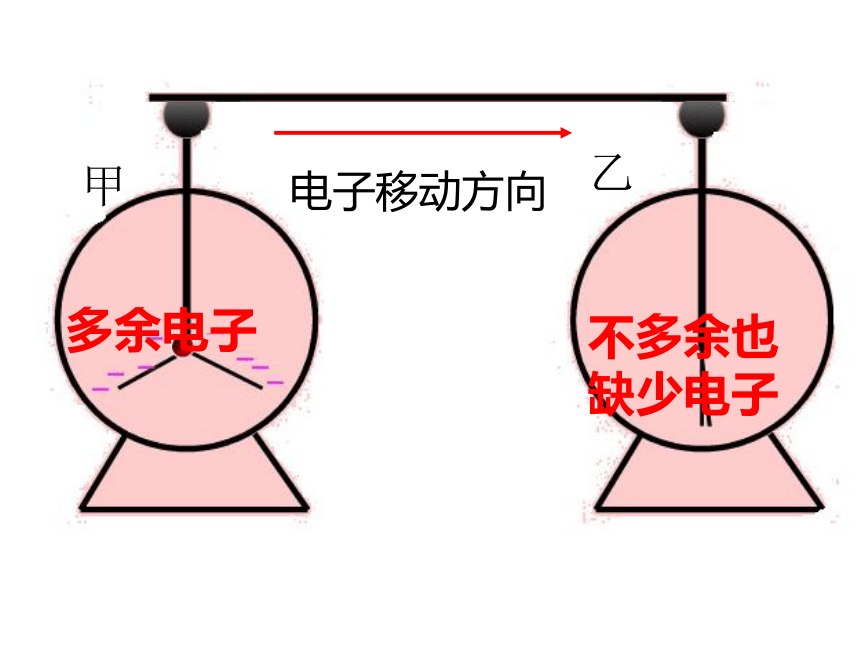

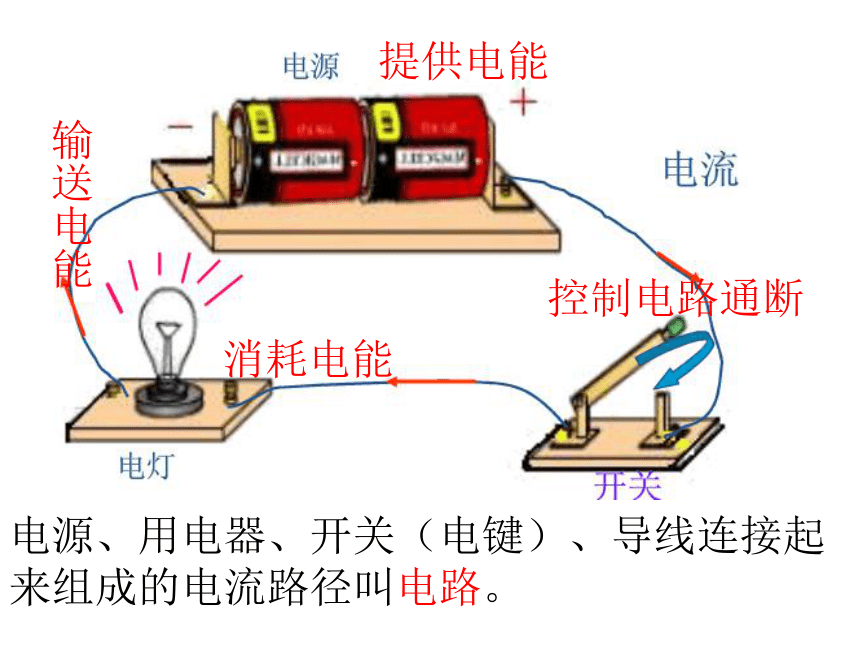

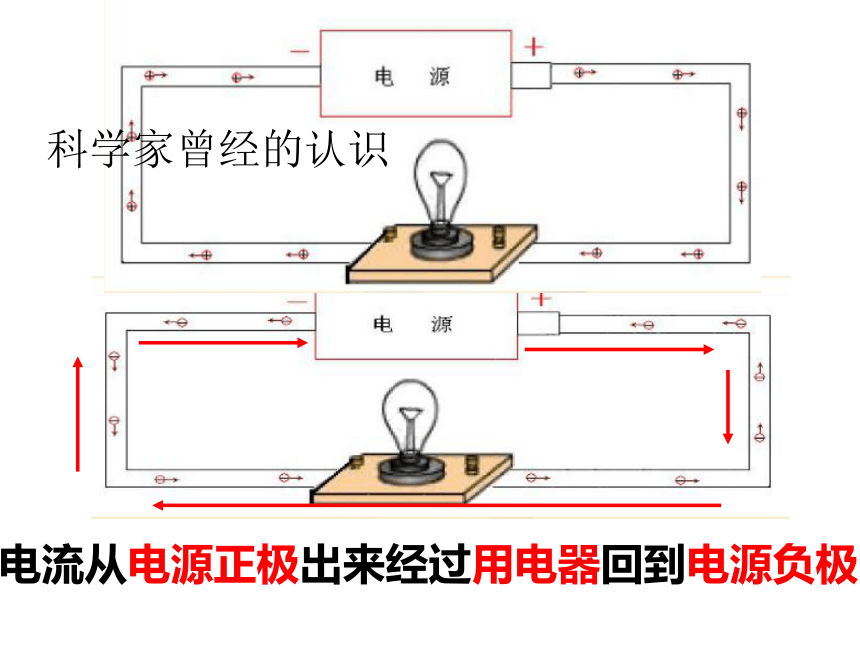

课件22张PPT。 第1节 电荷与电流 (第2课时)多余电子甲乙不多余也缺少电子电子移动方向电荷的定向移动形成电流怎么产生持续的电流?电源提供电能的装置多余电子缺少电子科学上规定,正电荷定向运动的方向为电流方向。科学家曾经的认识电流从电源正极出来经过用电器回到电源负极。电源、用电器、开关(电键)、导线连接起来组成的电流路径叫电路。怎么产生持续的电流?1、有电源;2、闭合电路(通路)电流不经过用电器,而直接用导线将电源两极连接起来叫电源短路。电流过大,损坏电源引发火灾用元件符号代替实物表示电路的图称为电路图。电路图连接电路时,开关应处打开状态。元件不要画在角落导线要画直,电路要画成长方形,导线要用铅笔画,错了可修改。元件位置要适当,分布要均匀。把电路元件逐个顺次地连接起来的方式叫串联串联电路的电流路径只有一条,通过一元件的电流通过其他元件;当一元件断开时,所有元件都开路,没有电流。A、B为分支点并联电路分干路与支路,通过一支路的电流不通过其他支路;一条支路断开,不影响其他支路的通路。如果一电路中有几盏灯,一灯泡熄灭,另一灯泡还在发光,则两盏灯的连接方式是___________.并联等效电路等效电路图
