人教版八年级物理上册第五章第3节《凸透镜成像的规律》课堂教学课件（共25张PPT）

课件25张PPT。凸透镜成像的规律人教版八年级物理上册第五章
透镜及其应用

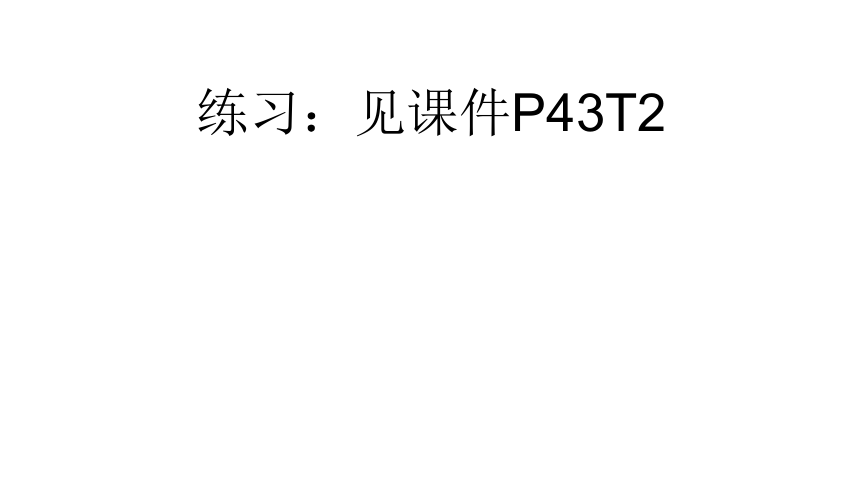

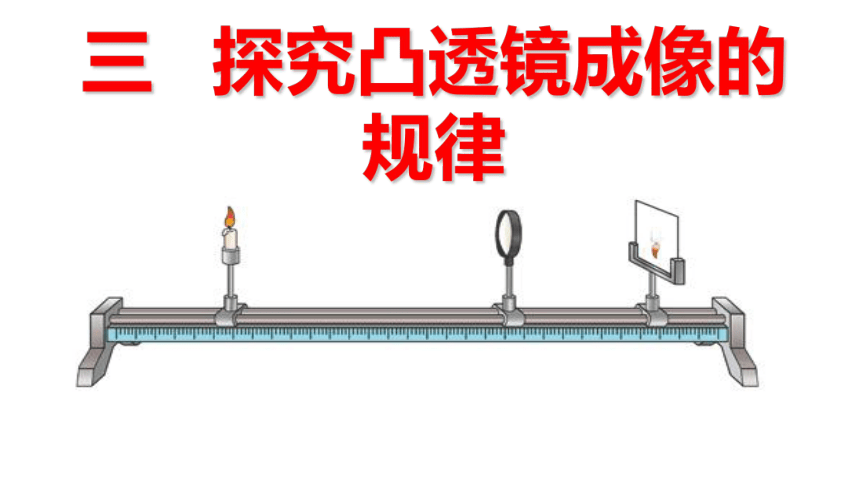

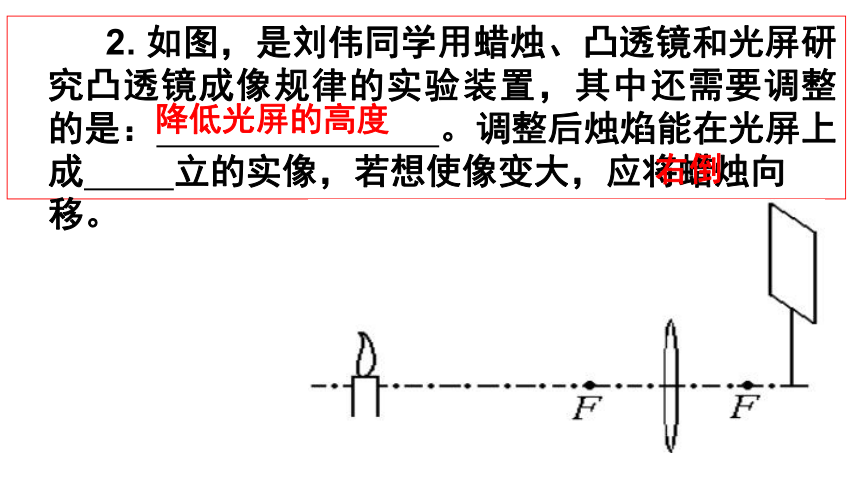

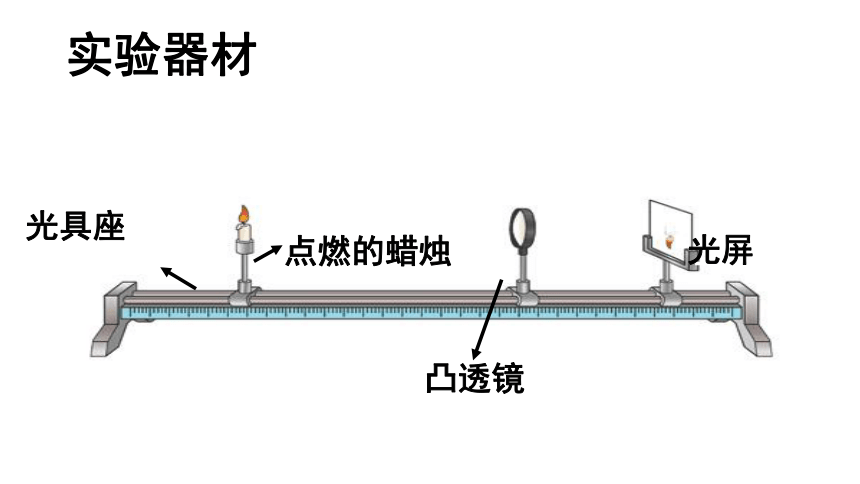

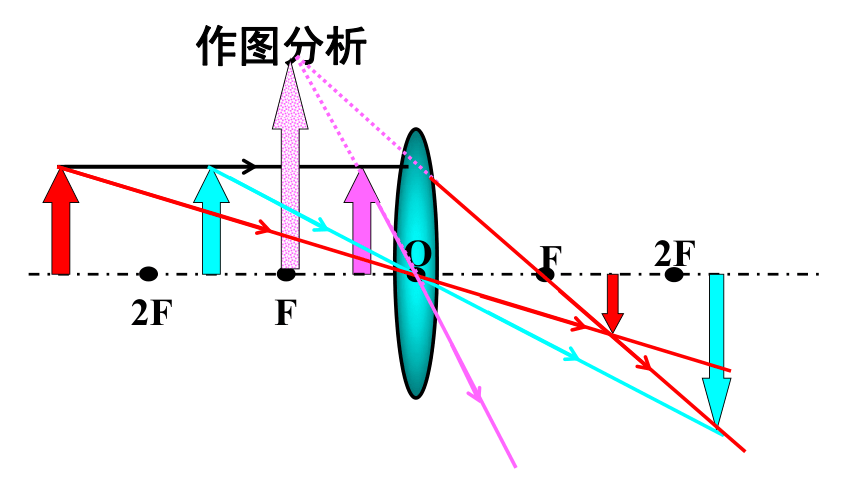

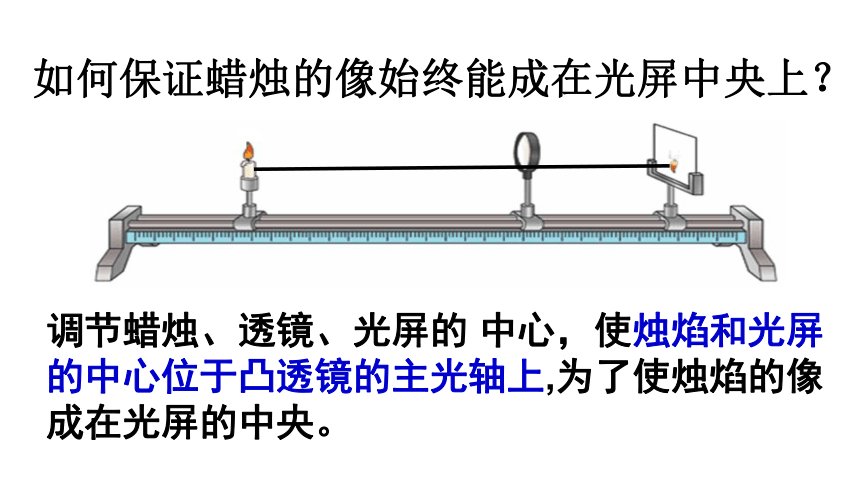

三 探究凸透镜成像的规律 光屏实验器材如何保证蜡烛的像始终能成在光屏中央上？调节蜡烛、透镜、光屏的 中心，使烛焰和光屏的中心位于凸透镜的主光轴上,为了使烛焰的像成在光屏的中央。 2. 如图，是刘伟同学用蜡烛、凸透镜和光屏研究凸透镜成像规律的实验装置，其中还需要调整的是： 。调整后烛焰能在光屏上成 立的实像，若想使像变大，应将蜡烛向 移。 降低光屏的高度倒右练习：见课件P43T22018/11/23 凸透镜成像的规律作图分析FF2FO2F2018/11/23例： 在利用蜡烛研究凸透镜成像的实验中
凸透镜的焦距是10cm，点燃的蜡烛放在距
凸透镜15cm处，在凸透镜另一侧的光屏上
观察到了蜡烛清晰的像，这个像一定是（ ）A 倒立放大的实像B 倒立缩小的实像C 正立放大的实像D 正立放大的虚像A在研究凸透镜成像的实验中：
（1）用一束平行光正对凸透镜射入，经透镜后会 聚于A点，测得A点距透镜10厘米，则透镜的焦距是（ ）厘米。
（2）若烛焰放在距上述透镜8厘米处，经透镜可得 到一个 像。 （填像的性质：倒正、放大缩小、虚实）
（ 3）若烛焰放在此透镜前12厘米处，经透镜可得到一个 像。
（4）若烛焰放在此透镜前25厘米处，经透镜可得到一个 像。
练习：正立 、放大、虚倒立、放大、实倒立、缩小、实10 2.在做“凸透镜成像规律”实验时，光源放在光具座10cm处，将焦距为15cm的凸透镜放在50cm处，若要使光屏上成清晰、明亮的像，则光屏大约放在什么位置？所成像的情况怎样？ 3.如图是用来研究凸透镜成像规律的实验装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，可以在光屏上得到与物体等大的像。若透镜位置不变，将蜡烛移到刻度为30cm处，则（ ）
A.移动光屏，可以在屏上得到倒立放大的像
B.移动光屏，可以在屏上得到倒立缩小的像
C.移动光屏，可以在屏上得到正立放大的像
D.不论光屏移到什么位置，都不能在屏上得到清晰的像 D2018/11/23实验思考 1、当成实像时，如用手挡住透镜的上半部，猜一猜，光屏上的像可能有什么变化？交流合作2018/11/23能成完整的像，像变暗了。凸透镜成像的规律2018/11/232、在实验中，你能发现实像和虚像的分界点在什么位置吗？3、在实验中，你能发现放大的像和缩小的像的分界点在什么位置吗？焦点是实像和虚像的分界点二倍焦距是缩小像和放大像的分界点2018/11/234、什么情况下像和物体在凸透镜两侧？
什么情况下像和物体在凸透镜同侧？成实像时物像异侧
成虚像时物像同侧2018/11/235、当凸透镜成实像时，随着物距的减少，像距是怎样变化的？物近像远像增大，6、当凸透镜成虚像时，随着物距减少，像怎么变化？物近像近像变小。1.用光具座做“研究凸透镜成像”的实验时，若保持凸透镜位置不变，把烛焰分别放在A、B、C、D各点，调整光屏位置使其得到清晰的像。
（1）把烛焰放在______点，屏上出现的像最小；
（2）把烛焰放在______点，屏上出现的像最大；
（3）把烛焰放在______点，当屏上出现清晰像时，屏与 凸透镜最远；（4）把烛焰放在______点，当屏上出现清晰像时，屏与凸透镜最近；（5）把烛焰放在______点，屏上不能成像。ACDCA2018/11/23例：如图所示，保持凸透镜的位置不变，先后
把烛焰放在a、b、c、d、e各点，并分别调整光
屏的位置。则：
1、把烛焰放在 点，屏上出现的像最大；
把烛焰放在 点，屏上出现的像最小。
ca随堂练习2018/11/232、把烛焰放在 点，屏上出现清晰的像时，
屏距凸透镜最远。
3、把烛焰放在 点，屏上不会出现像。cd e小明在做“凸透镜成像”实验时，将点燃的蜡烛放在凸透镜前20cm处，在透镜另一侧的光屏上观察到缩小的像．小明又把点燃的蜡烛置于原来的光屏处，则所成像的性质是（ ）
A．倒立放大的实像 B．正立放大的虚像
C．倒立缩小的实像 D．倒立等大的实像 A 3.物体放在离凸透镜20cm处时，在凸透镜另一侧光屏上得到一个放大的实像。当物体移到离凸透镜10cm处时，它的像一定是 （ ）
A、放大的虚像 B、放大的实像
C、缩小的虚像 D、缩小的实像分析：物体离凸透镜20cm处成放大的实像，也就是物
距u=20cm，f<20cm<2f。
∴该透镜的焦距10cm 故答案选A。A作业：继续完成课本练习
