第17章 欧姆定律练习附答案2024—2025学年物理人教版九年级全一册

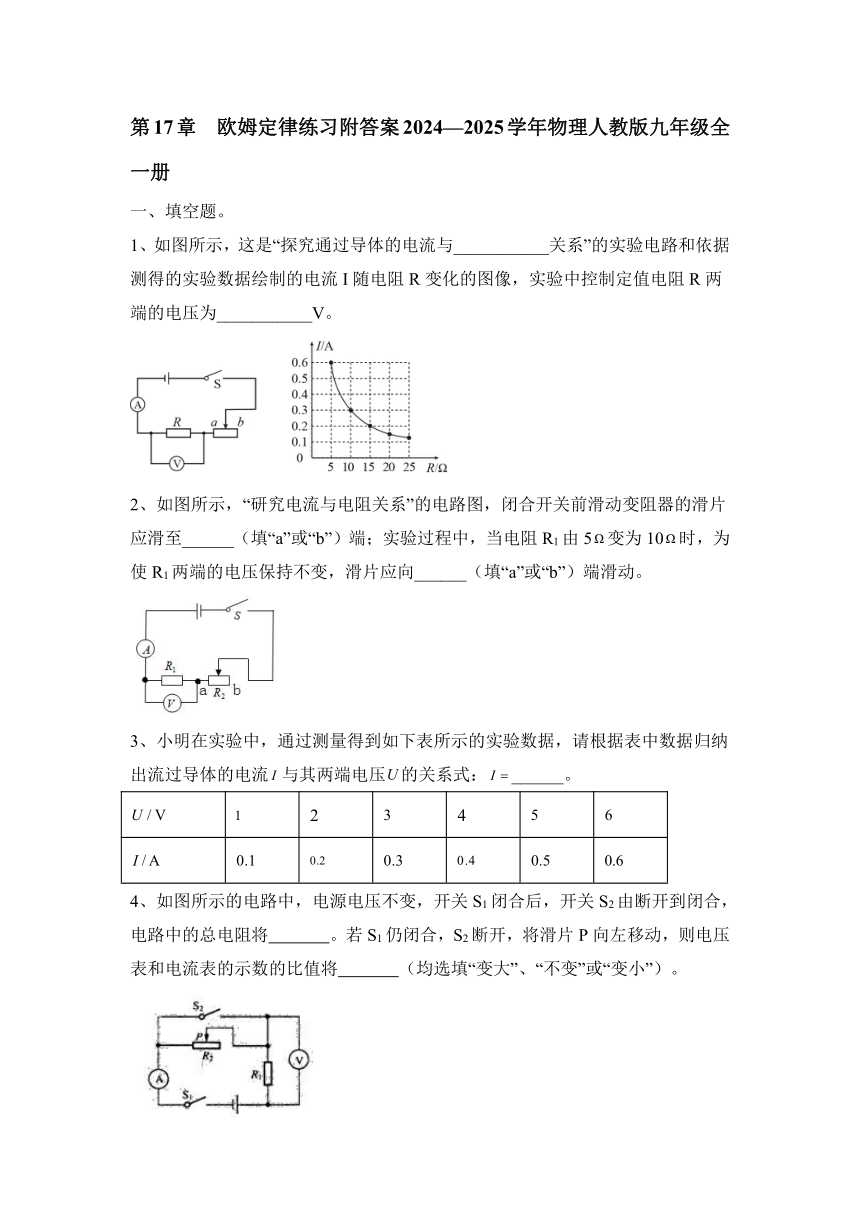

一、填空题。
1、如图所示,这是“探究通过导体的电流与___________关系”的实验电路和依据测得的实验数据绘制的电流I随电阻R变化的图像,实验中控制定值电阻R两端的电压为___________V。
2、如图所示,“研究电流与电阻关系”的电路图,闭合开关前滑动变阻器的滑片应滑至______(填“a”或“b”)端;实验过程中,当电阻R1由5变为10时,为使R1两端的电压保持不变,滑片应向______(填“a”或“b”)端滑动。
3、小明在实验中,通过测量得到如下表所示的实验数据,请根据表中数据归纳出流过导体的电流与其两端电压的关系式:______。
4、如图所示的电路中,电源电压不变,开关S1闭合后,开关S2由断开到闭合,电路中的总电阻将   。若S1仍闭合,S2断开,将滑片P向左移动,则电压表和电流表的示数的比值将   (均选填“变大”、“不变”或“变小”)。

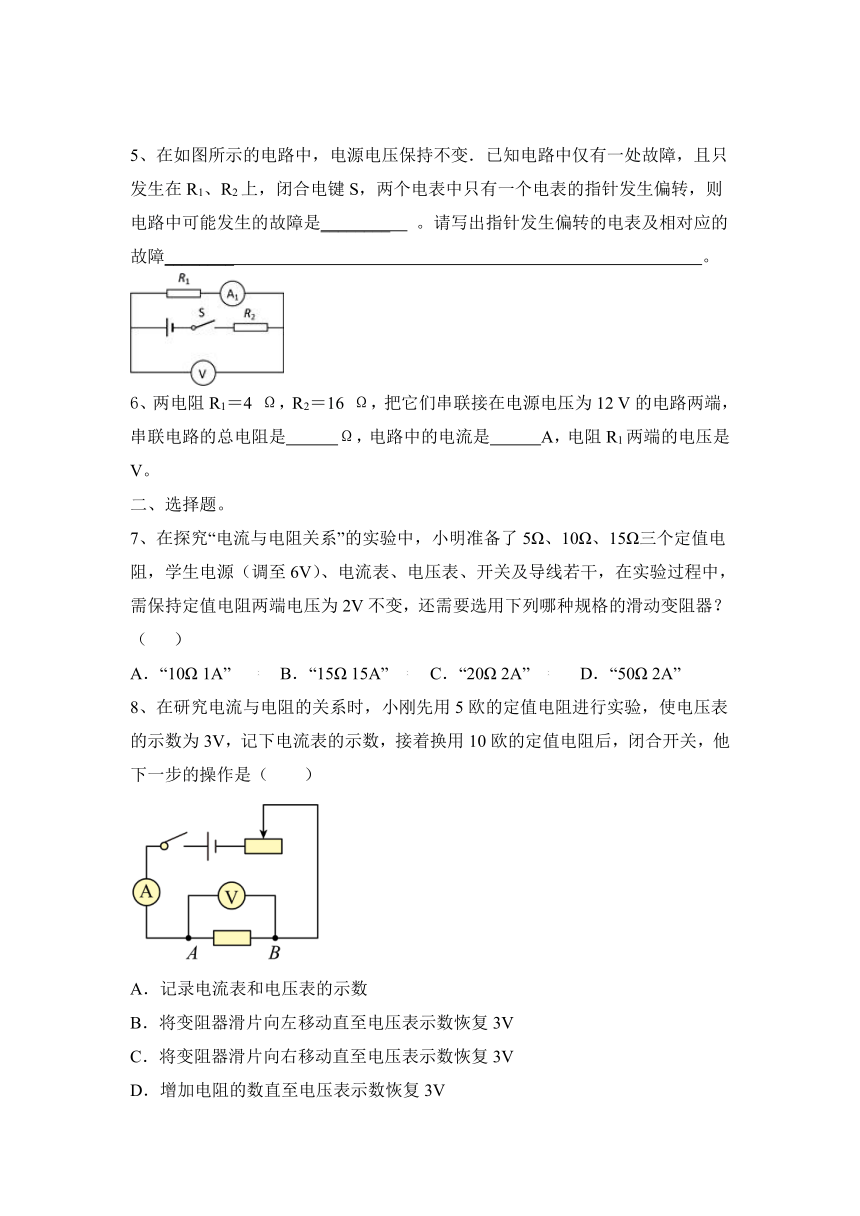

5、在如图所示的电路中,电源电压保持不变.已知电路中仅有一处故障,且只发生在R1、R2上,闭合电键S,两个电表中只有一个电表的指针发生偏转,则电路中可能发生的故障是________ 。请写出指针发生偏转的电表及相对应的故障________ 。
6、两电阻R1=4 Ω,R2=16 Ω,把它们串联接在电源电压为12 V的电路两端,串联电路的总电阻是 Ω,电路中的电流是 A,电阻R1两端的电压是 V。
二、选择题。
7、在探究“电流与电阻关系”的实验中,小明准备了5Ω、10Ω、15Ω三个定值电阻,学生电源(调至6V)、电流表、电压表、开关及导线若干,在实验过程中,需保持定值电阻两端电压为2V不变,还需要选用下列哪种规格的滑动变阻器?( )
A.“10Ω 1A” B.“15Ω 15A” C.“20Ω 2A” D.“50Ω 2A”
8、在研究电流与电阻的关系时,小刚先用5欧的定值电阻进行实验,使电压表的示数为3V,记下电流表的示数,接着换用10欧的定值电阻后,闭合开关,他下一步的操作是( )
A.记录电流表和电压表的示数
B.将变阻器滑片向左移动直至电压表示数恢复3V
C.将变阻器滑片向右移动直至电压表示数恢复3V
D.增加电阻的数直至电压表示数恢复3V

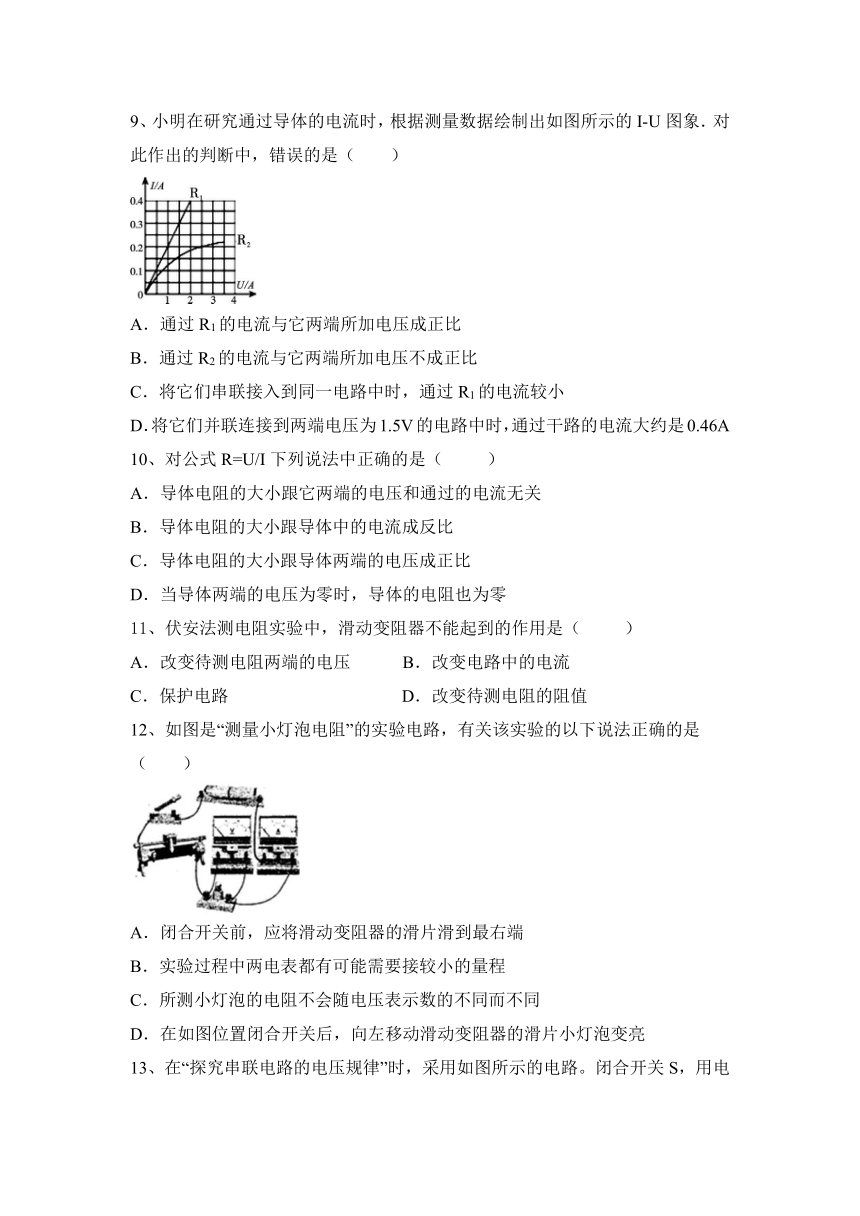

9、小明在研究通过导体的电流时,根据测量数据绘制出如图所示的I-U图象.对此作出的判断中,错误的是( )
A.通过R1的电流与它两端所加电压成正比
B.通过R2的电流与它两端所加电压不成正比
C.将它们串联接入到同一电路中时,通过R1的电流较小
D.将它们并联连接到两端电压为1.5V的电路中时,通过干路的电流大约是0.46A
10、对公式R=U/I下列说法中正确的是( )
A.导体电阻的大小跟它两端的电压和通过的电流无关
B.导体电阻的大小跟导体中的电流成反比
C.导体电阻的大小跟导体两端的电压成正比
D.当导体两端的电压为零时,导体的电阻也为零
11、伏安法测电阻实验中,滑动变阻器不能起到的作用是( )
A.改变待测电阻两端的电压 B.改变电路中的电流
C.保护电路 D.改变待测电阻的阻值
12、如图是“测量小灯泡电阻”的实验电路,有关该实验的以下说法正确的是( )
A.闭合开关前,应将滑动变阻器的滑片滑到最右端
B.实验过程中两电表都有可能需要接较小的量程
C.所测小灯泡的电阻不会随电压表示数的不同而不同
D.在如图位置闭合开关后,向左移动滑动变阻器的滑片小灯泡变亮

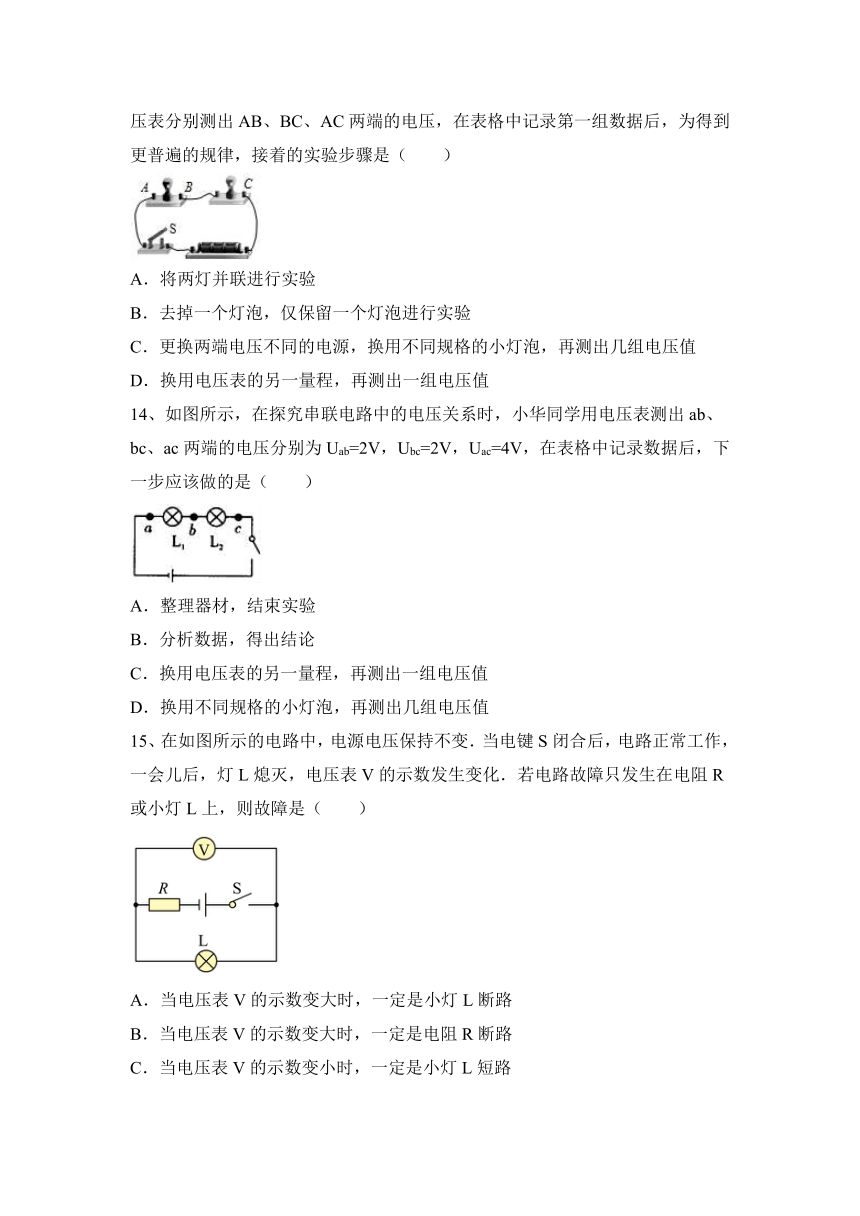

13、在“探究串联电路的电压规律”时,采用如图所示的电路。闭合开关S,用电压表分别测出AB、BC、AC两端的电压,在表格中记录第一组数据后,为得到更普遍的规律,接着的实验步骤是(  )
A.将两灯并联进行实验
B.去掉一个灯泡,仅保留一个灯泡进行实验
C.更换两端电压不同的电源,换用不同规格的小灯泡,再测出几组电压值
D.换用电压表的另一量程,再测出一组电压值
14、如图所示,在探究串联电路中的电压关系时,小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=2V,Ubc=2V,Uac=4V,在表格中记录数据后,下一步应该做的是(  )
A.整理器材,结束实验
B.分析数据,得出结论
C.换用电压表的另一量程,再测出一组电压值
D.换用不同规格的小灯泡,再测出几组电压值
15、在如图所示的电路中,电源电压保持不变.当电键S闭合后,电路正常工作,一会儿后,灯L熄灭,电压表V的示数发生变化.若电路故障只发生在电阻R或小灯L上,则故障是( )
A.当电压表V的示数变大时,一定是小灯L断路
B.当电压表V的示数变大时,一定是电阻R断路
C.当电压表V的示数变小时,一定是小灯L短路
D.当电压表V的示数变小时,一定是电阻R短路
16、如图所示的电路中,当开关S断开时,下列说法正确的是( )
A.电源两端的电压为零 B.电灯两端的电压不为零
C.开关两端的电压不为零 D.ab导线两端的电压不为零
17、如图,电源电压保持不变,闭合开关S,滑动变阻器滑片向右滑动过程中,说法正确的( )
A.滑动变阻器接入电路电阻变大,电压表V示数变大
B.电流表A1示数变小,电流表A示数变大,电压表V示数不变
C.电流表A与A1示数之差变小,电压表V与A示数之比变大
D.电压表V与电流表A1示数之比变大,电压表V与电流表A示数的乘积变小
18、如图所示,电源电压保持不变,R1为定值电阻,闭合开关S后,将滑动变阻器R2的滑片P从最右端向中点移动时,下列说法正确的是(  )
A.V1和V2的示数不变,A的示数变小
B.V1的示数不变,V2的示数变小,A的示数变大
C.V2的示数与A的示数之比不变
D.V1的示数与A的示数之比不变
三、实验题。
19、小明同学通过实验探究“串联电路中电压与电阻的关系”,研究过程如图(a)、(b)和(c)所示,电路中电源电压保持不变。请仔细观察图中电路的连接及电压表的指针偏转情况,然后归纳得出初步结论。
①分析比较图中(a)、(b)或(a)、(c)可知:   。
②分析比较图中(b)、(c)可知   。
四、计算题。
20、如图所示,R1=15Ω,开关闭合后电流表的示数是0.2A,电压表的示数是6V,求:
(1)R2的电阻值;
(2)R1的两端的电压U1;
(3)电源电压。
一、填空题。
1、电阻 3
2、b b
3、
4、变小;不变
5、R1 若电压表指针偏转,则R1断路,电压表测电源电压,电流表无示数;若电流表指针偏转,则R1短路,电压表无示数,电流表有示数
6、20 0.6 2.4
二、选择题。
7、D
8、C
9、C
10、A
11、D
12、B
13、C
14、D
15、C
16、C
17、D
18、C
三、实验题。
19、(1)当在电路中串联一个电阻后,该电阻具有分压作用;
(2)串联电路中,其中一个电阻不变时,另一电阻阻值越大,它两端分得的电压越多。
四、计算题。
20、(1)R2的电阻值为30Ω;
(2)R1的两端的电压为3V;
(3)电源电压为9V。
