(共39张PPT)
第一单元
地理工具与地理实践
第二节 地图
（第一课时）

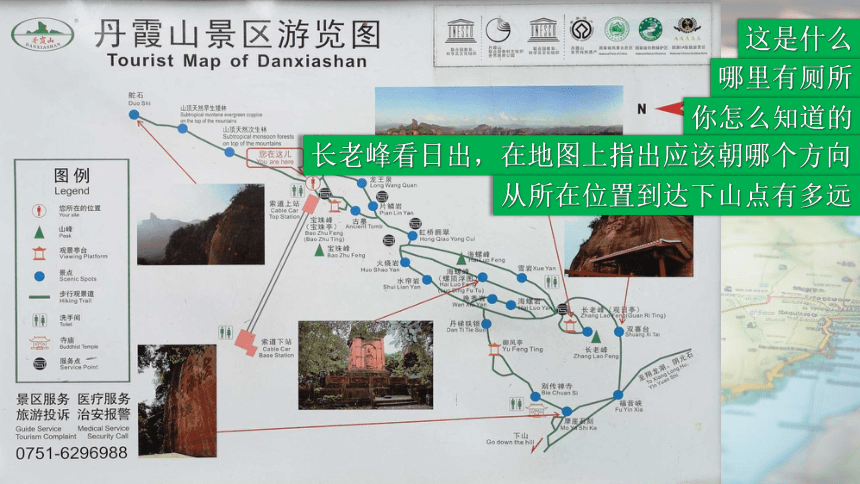

这是什么
哪里有厕所
你怎么知道的
长老峰看日出，在地图上指出应该朝哪个方向
从所在位置到达下山点有多远

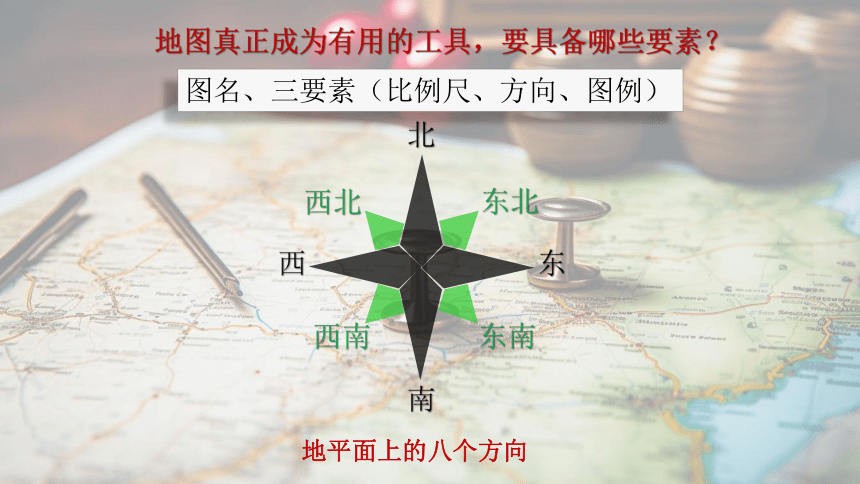

地图真正成为有用的工具，要具备哪些要素？
图名、三要素（比例尺、方向、图例）
地平面上的八个方向
北
南
西
东
西北
东北
西南
东南

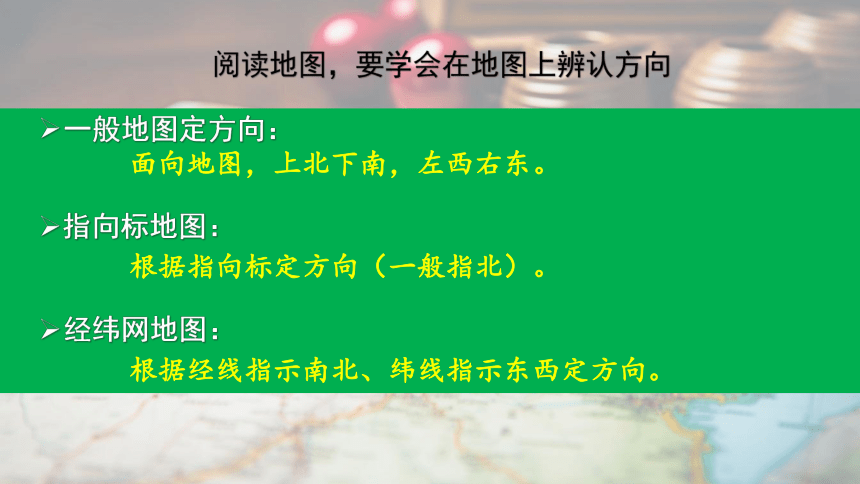

一般地图定方向：
面向地图，上北下南，左西右东。
指向标地图：
根据指向标定方向（一般指北）。
经纬网地图：
根据经线指示南北、纬线指示东西定方向。
阅读地图，要学会在地图上辨认方向
二、地图上的方向

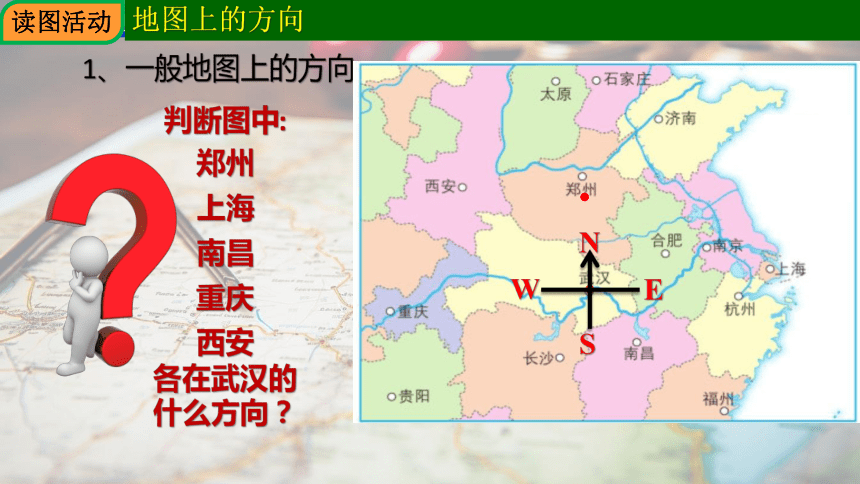

1、一般地图上的方向
判断图中:
郑州
上海
南昌
重庆
西安
各在武汉的什么方向？
读图活动
N
S
W
E
地图上的方向
二、地图上的方向

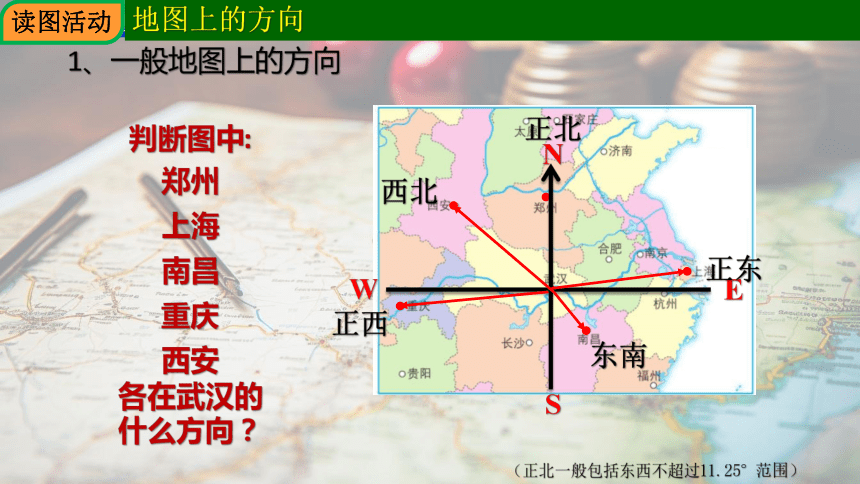

1、一般地图上的方向
判断图中:
郑州
上海
南昌
重庆
西安
各在武汉的什么方向？
N
S
W
E
读图活动
地图上的方向
正北
正东
东南
正西
西北
（正北一般包括东西不超过11.25°范围）
二、地图上的方向
1、一般地图上的方向
N
S
W
E

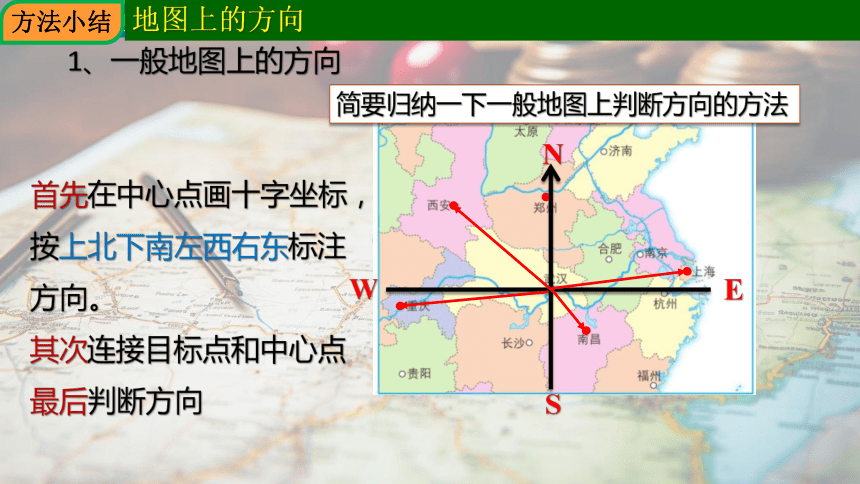

简要归纳一下一般地图上判断方向的方法
首先在中心点画十字坐标，按上北下南左西右东标注方向。
其次连接目标点和中心点
最后判断方向
方法小结
地图上的方向

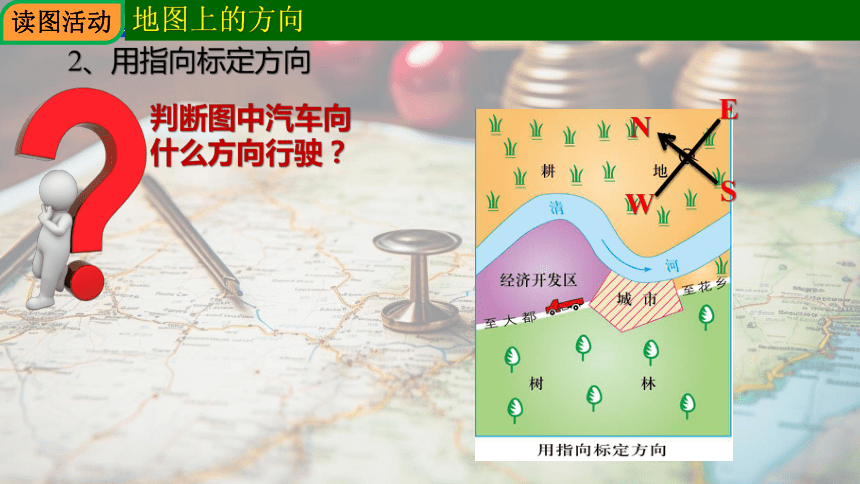

二、地图上的方向
2、用指向标定方向
判断图中汽车向什么方向行驶？
N
S
W
E
读图活动
地图上的方向

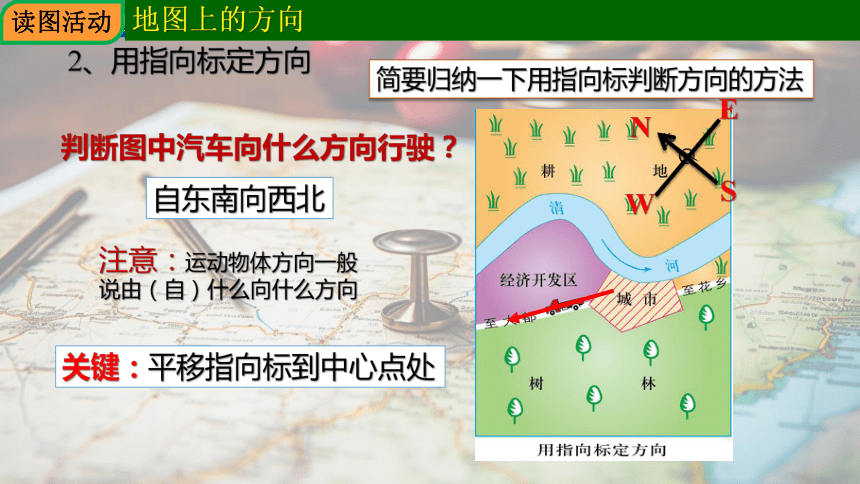

二、地图上的方向
2、用指向标定方向
简要归纳一下用指向标判断方向的方法
判断图中汽车向什么方向行驶？
N
S
W
E
自东南向西北
关键：平移指向标到中心点处
注意：运动物体方向一般说由（自）什么向什么方向
读图活动
地图上的方向
二、地图上的方向

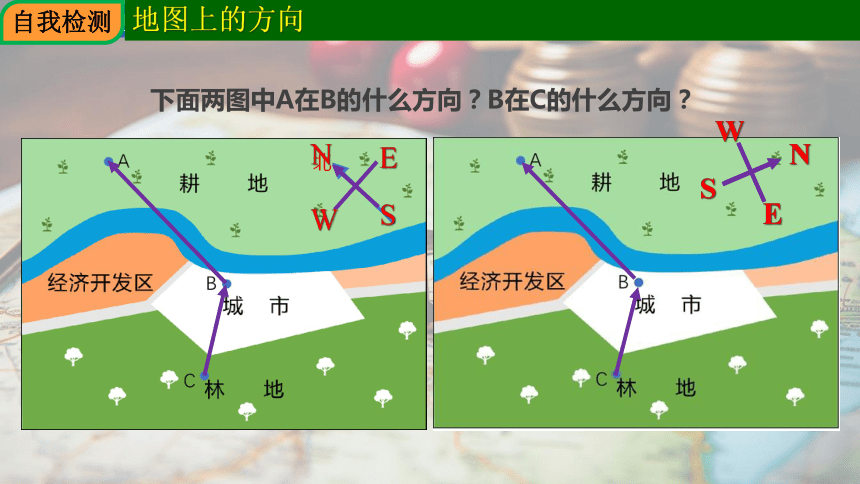

下面两图中A在B的什么方向？B在C的什么方向？
N
S
W
E
N
S
W
E
N
S
W
E
N
S
W
E
自我检测
地图上的方向
二、地图上的方向

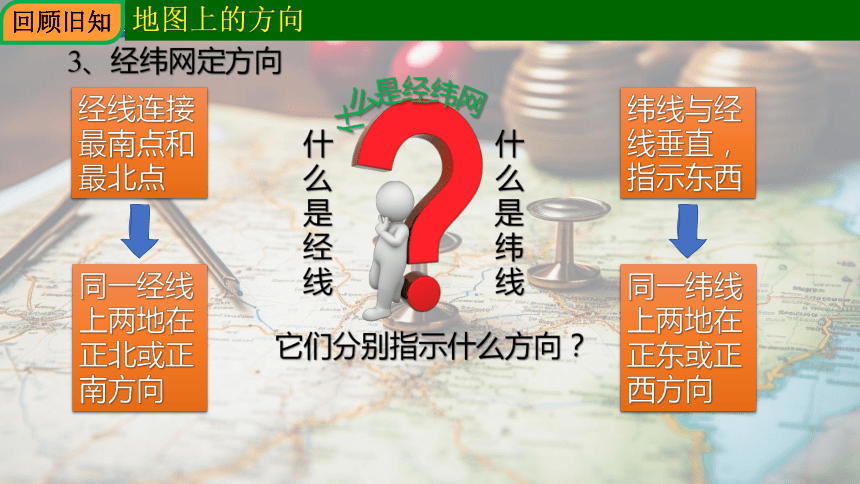

3、经纬网定方向
它们分别指示什么方向？
什么是经纬网
什么是经线
什么是纬线
经线连接最南点和最北点
同一经线上两地在正北或正南方向
纬线与经线垂直，指示东西
同一纬线上两地在正东或正西方向
回顾旧知
地图上的方向
二、地图上的方向

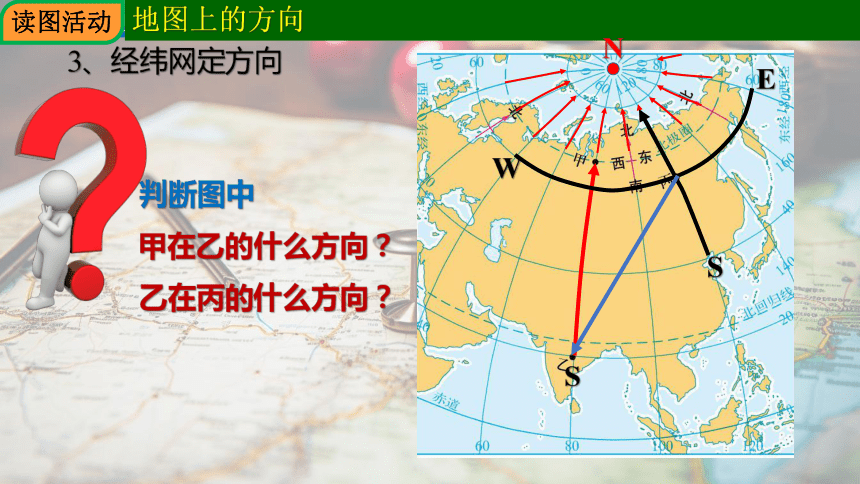

3、经纬网定方向
判断图中
甲在乙的什么方向？
乙在丙的什么方向？
读图活动
地图上的方向
N
S
S
W
E
二、地图上的方向
地图上的方向
3、经纬网定方向
图中怀特霍斯大致
在温哥华的 方向，尼皮贡大致在温哥华的 方向
西北
正东
读图活动
N
S
N
W
E
地图上的方向
小试牛刀
C点位于B点的什么方向？
正西
D点位于B点的什么方向？
正北
E点位于B点的什么方向？
东北
A点位于D点的什么方向？
正东
A
B
C
D
E
二、地图上的方向
3、经纬网定方向
0°
180°
90°E
90°W
0°
①
②
③
④
⑤
⑥
⑥在①_____方向
③在②_____方向
②在⑤_____方向
②在④_____方向
⑤在④_____方向
正南
正南
正西
西北
东北
西北
简要归纳一下用经纬网判断方向的方法
地图上的方向
小试牛刀
二、地图上的方向
两地是否在同一经（纬）线上
是
同一经线
同一纬线
离北极点越近在正北，否则在正南
东经增大的方向为正东
西经增大的方向为正西
否
在中心点沿经线、纬线绘制十字指向标
归纳经纬网地图判断方向的方法
归纳整理
在地图上确定方向
上北下南，左西右东
指向标一般指向北方
经线指示南北，纬线指示东西
①一般法
②指向标
③经纬网
二、地图上的方向
地图上的方向
知识小结
1、概念:
表示实际地理事物在地图上缩小的程度。
2、公式:
图上距离
比例尺=
实地距离
三、地图的比例尺
（1）线段式：
3、比例尺的表示形式
（2）文字式：图上1厘米代表实地距离10千米
（3）数字式：1:1000000、一百万分之一、1/1000000
0
10千米
地图上的比例尺
新知学习
三、地图的比例尺
4、比例尺的换算
1：7500000
0
75
150千米
1：100000
0
1千米
注意：千米换成厘米需要5个0
地图上的比例尺
新知学习
三、地图的比例尺
5、比例尺的大小
0
180
360米
图上1厘米代表实地距离800千米
比较三幅图的比例尺大小,哪幅图表示的地理事物更详细？
中国全图
>
>
地图上的比例尺
新知学习
三、地图的比例尺
0
180
360米
图上1厘米代表实地距离800千米
中国全图
>
>
分母大小 表示范围大或小 表示内容详或略
大比例尺地图
小比例尺地图
小
大
详
略
小
大
地图上的比例尺
新知学习
三、地图的比例尺
b：实地范围相同，看图幅。
图幅越大，比例尺越大。
a：图幅相同，看实地范围。
实地范围越小，比例尺越大。
地图上的比例尺
新知学习
三、地图的比例尺
6、比例尺的计算
已知昆明到大理图上距离为3厘米，则昆明到大理的实地距离为
①比例尺转换：
1:10000000=1厘米:100千米
=
②带入公式计算：
实地距离=图上距离/比例尺
=
3×100千米
=
300千米
1：10000000
云南省地图
3厘米/ 1厘米:100千米
地图上的比例尺
新知学习
三、地图的比例尺
6、比例尺的计算
甲地与乙地的距离为600千米，两地在图上的距离是3厘米，求该图的比例尺？
3厘米:60000000厘米=1:20000000
600千米=60000000厘米
60000000
3
20000000
地图上的比例尺
新知学习
三、地图的比例尺
我们课室长9米，宽6米，在一张长30厘米，宽18厘米纸上，请选择恰当的比例尺
绘图计算出长和宽的比例尺时，一般考虑选择比例尺较小的
30:900=1：30
18:600=1：33.3
地图上的比例尺
新知学习
地图上通常都有各种符号，它们是用来简略地表示各种地理事物的。
图例和注记：
在地图上，用来说明山脉、河流、国家、城市等名称的文字，以及表示山高、水深等的数字，都叫注记。
四、地图的图例
地图上的图例
新知学习
认识常见的图例
四、地图的图例
地图上的图例
新知学习
认识常见的图例
四、地图的图例
地图上的图例
新知学习
地图的三要素---图例
洲 界
山峰
中国首都
沙漠
水库
铁路
四、地图的图例
地图上的图例
新知学习
绘制学校平面图
活动探究
熟悉地图的基本要素，学会用地图的基本要素绘制简单的平面图。
目的
卷尺、指南针、图纸、直尺、笔等
器材
绘制学校平面图——步骤
活动探究
对校园进行实地考察测量，确定校园内各实物(如教学楼、操场、绿地等)所处的方位、平面形状及各实物之间的实地距离、相对位置等
参考校园资料和图纸大小，利用比例尺公式计算出校园平面图合适的比例尺。
确定校园内各
实物在图上所处的方位及图上距离，设计适当的图例和颜色，在图纸上绘出它们的平面形状。
在图纸的适当位置标出比例尺、方向、图例，并标注图名
步骤一
步骤二
步骤三
步骤四
你知道这是什么类型地图吗？
地图类型
1
2
3
4
5
政区图
旅游图
……
地形图
交通图
可以获取地理事物的位置、分布特征、
空间变化、相互关系等大量地理信息。
作用
问题思考
读教材P16页图1-2-7和图1-2-8，思考下列问题
1．这两幅地图分别是什么类型的地图
2．在图1-2-7中，多数城市的分布与河流有什么关系
3．根据图1-2-8，从广州农民运动讲习所旧址到广州塔，　　
3．你会选择什么交通方式 说说你的理由。
火情遥感监测图
北斗卫星导航系统是我国自主建设运行的全球卫星导航系统，可在全球范围内全天候、全天时为各类用户提供高精度的定位、导航和授时服务。
案例学习
北斗卫星导航系统与电子地图
根据实际，合理选择和使用地图，能极大地方便我们的出行与生活。你有使用电子地图的亲身经历吗 请与同学们分享你的感受；没有就赶紧去试试！
