人教版九年级物理全册15.4电流的测量课件

课件51张PPT。电流的测量电流电流：电荷的定向移

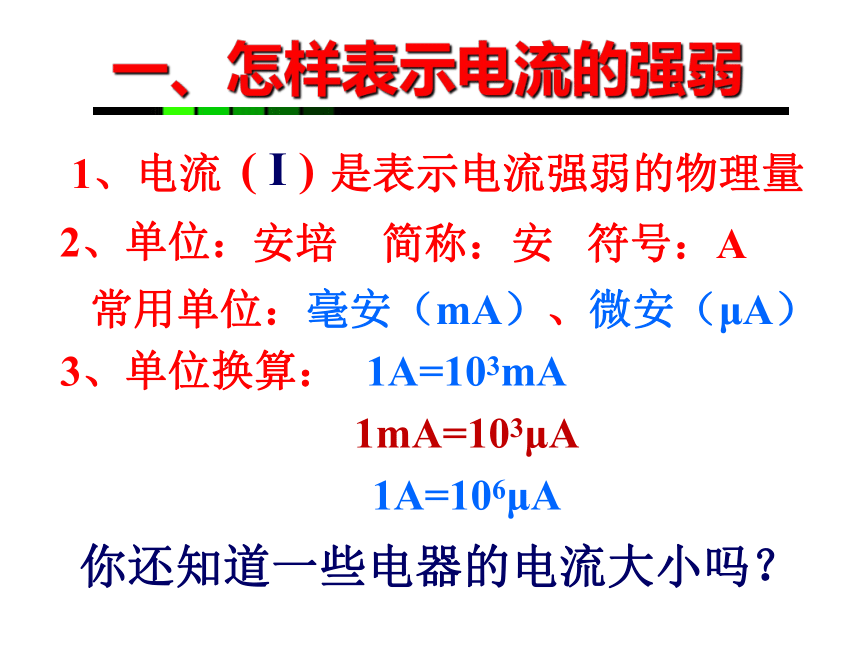

动形成了电流。 电流的方向：把正电荷定向移动的方向规定为电流的方向。一、怎样表示电流的强弱1、电流 是表示电流强弱的物理量
( I )2、单位：安培 简称：安 符号：A
常用单位：毫安（mA）、微安（μA）3、单位换算：1A=103mA
1mA=103μA
1A=106μA你还知道一些电器的电流大小吗？① 房间灯泡中的电流约 0.2A，等于　　mA。200 半导体收音机电源的电流约
50 mA，等于 　　A．0.05③ 家用电冰箱的电流约1 A，等
于 μA．106几种用电器或电路工作时的电流值

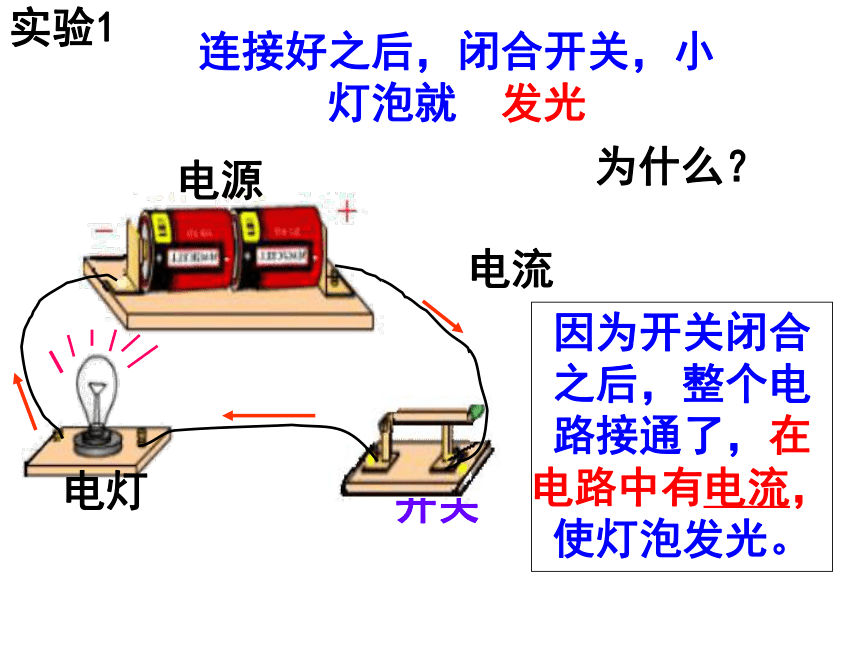

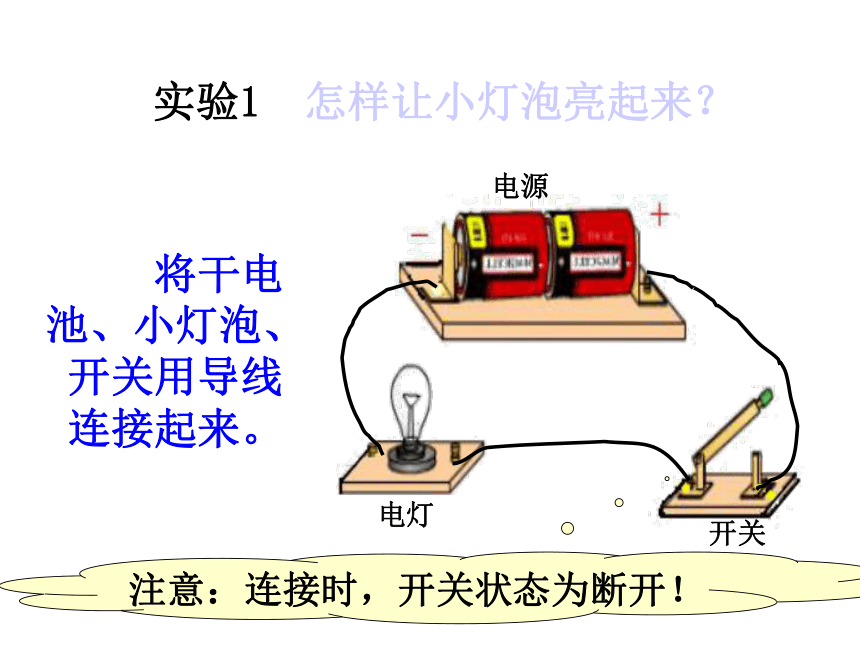

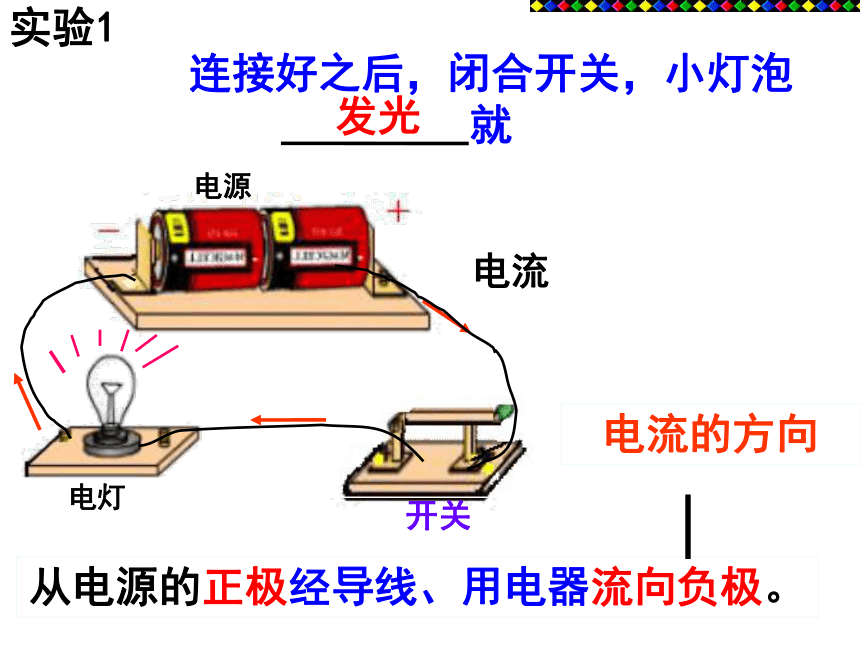

实验1 怎样让小灯泡亮起来？ 将干电池、小灯泡、开关用导线连接起来。注意：连接时，开关状态为断开！连接好之后，闭合开关，小灯泡就 发光电流实验1为什么？因为开关闭合之后，整个电路接通了，在电路中有电流，使灯泡发光。连接好之后，闭合开关，小灯泡就电流发光实验1电流的方向从电源的正极经导线、用电器流向负极。+
+
+
+
+-
--

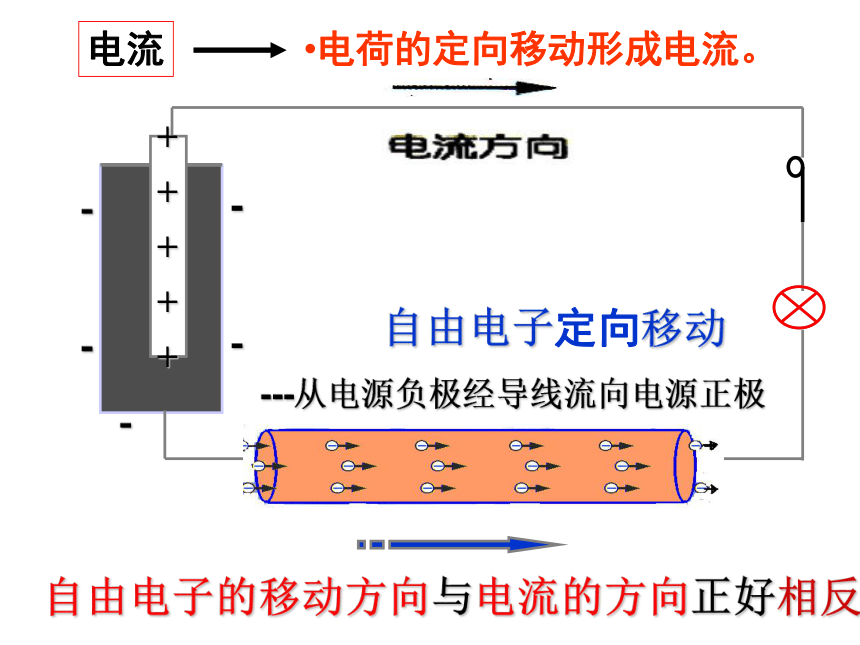

-- 自由电子定向移动

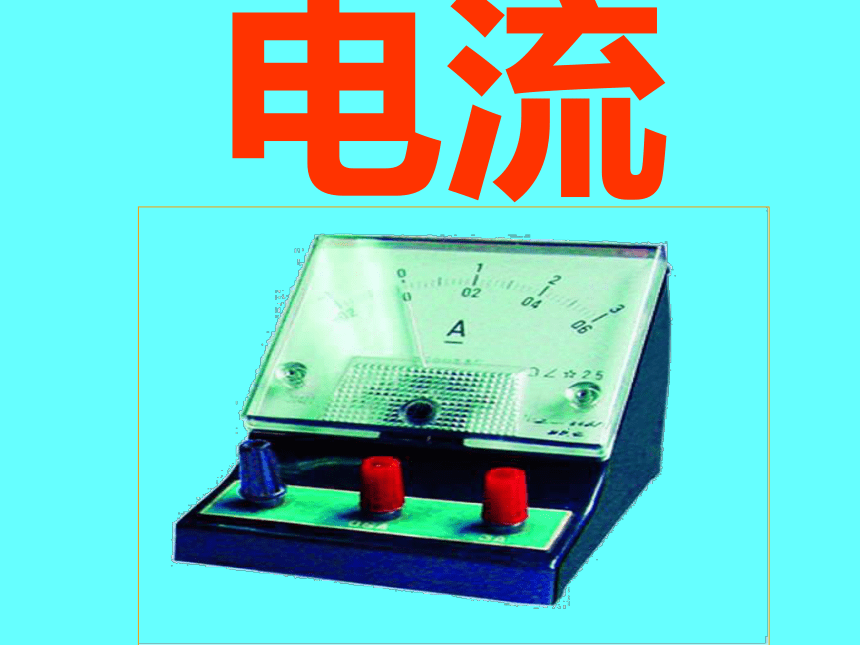

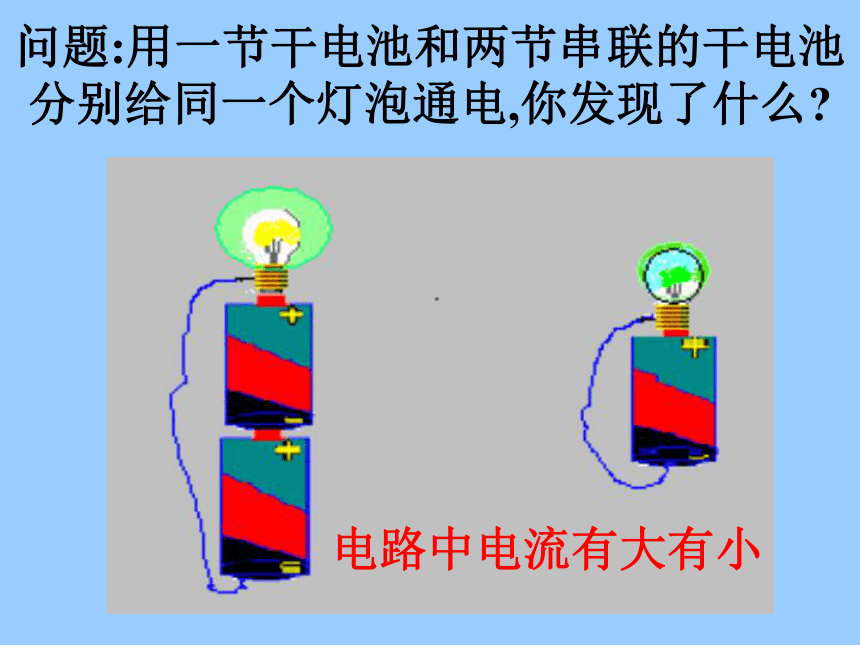

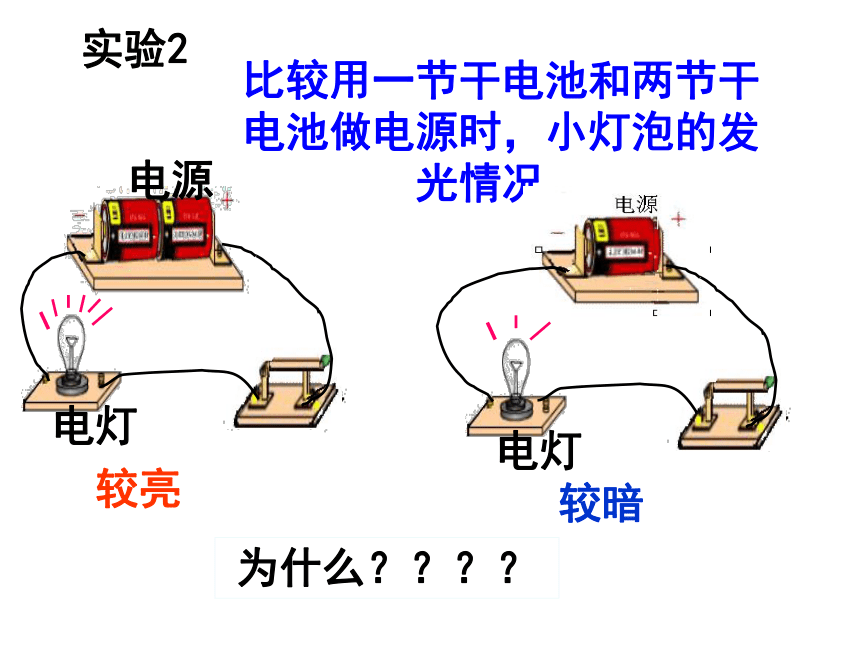

---从电源负极经导线流向电源正极电荷的定向移动形成电流。电流自由电子的移动方向与电流的方向正好相反。 问题:用一节干电池和两节串联的干电池分别给同一个灯泡通电,你发现了什么?电路中电流有大有小比较用一节干电池和两节干电池做电源时，小灯泡的发光情况。实验2为什么？？？？较亮较暗两电路中电源不同提供的电能大小不同电路中电流的大小就不同，流过灯泡的电流越大，灯泡就越亮。电流的测量用电流表学生用电流表符号 : 1、电流表的构造A两个量程公用一个 - 接线柱
标着 “0.6” “3” 的为 正 接线柱0.63学生用电流表刻度盘指针指针调零钮接线柱（三个）符号：认识电流表刻度盘指针指针调零钮接线柱
（三个）符号：认识电流表看一看
1、电流表有 个接线柱。
2、刻度盘上有 排刻度。选标有“－”和“3”的接线柱：量程为 ，分度值 。 选标有“－”和“0.6”的接线柱：量程为 分度值 。三两0~0.6A0.02A0~3A 0.1A想一想 阅读课本后回答。
3、三个接线柱是否都要接入电路？
4、读数时应该读哪一排数字？表针如图所示，你能读出相应的电流吗？为什么？电 流 表 的 刻 度 盘 根据量程确定每个大格和每个小格(分度值)所表示的电流值甲 图 量程分度值分度值0.02 安0.1 安 乙 图量程 0--3 A0--0.6 A电流表的读数（1）明确所选量程（2）明确分度值（每一 小格表示的电流值）（3）根据表针向右偏过的格数读出电流值如果无法预先估计被测电流大小，怎么办？先用最大量程，迅速试触。如果指针偏转太小，再使用较小的量程。如果指针偏转超出量程，则改用更大量程的电流表0.36A2.4A1.8A0.48A使用前观察指针是否
指零调节旋钮电流表的使用规则电流表的使用电流表的使用规则测量通过
小灯泡的
电流时，
电流表的
接法1．电流表必须串联在电路中电流表的使用规则√×2、必须使电流从“+”流入电流表，从“—”流出【若反接，表针会向左偏转（反偏），这样不但无法读数，有时候还会损坏电流表】。电流表的使用规则3.被测电流不要超过电流表的量程试触试触试触试触试触电流表的使用规则 4 ．绝对不允许将电流表直接接到电源的两极上就是因为电源短路！2004年8月 巴拉圭超市特大火灾严禁电源短路！
确保用电安全！1、电流表必须和被测用电器串联。2、电流从“+”接线柱流入电流表，从“–”接线柱流出。3、被测电流不能超过电流表量程。4、任何情况下不能使电流表直
接连到电源的两极。测量L1
支路中
电流时,
电流表
的接法 测量L2
支路中
电流时，
电流表
的接法电流定义：概念就是表示电流强弱的物理量，用I表示。安培，简称安，用A表示单位：仪器：连接方法电流正进负出串联在电路中测量符号电流表使用知识结构不超量程不能与电源直接相连国际：常用：毫安（mA）和微安（μA ）观察电流表是否指在零刻度处
电流表与被测电路串联
选择合适的量程，被测电流不能超过电流表的量程
接线柱要“正进负出”
禁止将电流表不经过用电器直接接在电源的两极上。如何使用电流表试触法—3考考你1、某同学估计小灯泡的电流约为0.80安培，则应选择右图的 和 接线柱。3、如图所示是测量通过小灯泡的四个电路图，其中接法正确的是 （ ）4、图１是用电流表测量电路中通过灯泡 Ll电流的电路图，其中正确的是 （ ） 不允许把电流表直接连在电源两端。必须串联在被测的电路中。判断正误＋_严禁电源短路!＋判断正误电流必须从电流表的“+”接线柱流进，从“—”接线柱流出。（正进负出）＋_如果正负接线柱接反了，会发生什么情况？1234找一找 下面四幅图的连接有问题吗？谢谢观赏
