课件27张PPT。4.1 电荷与电流

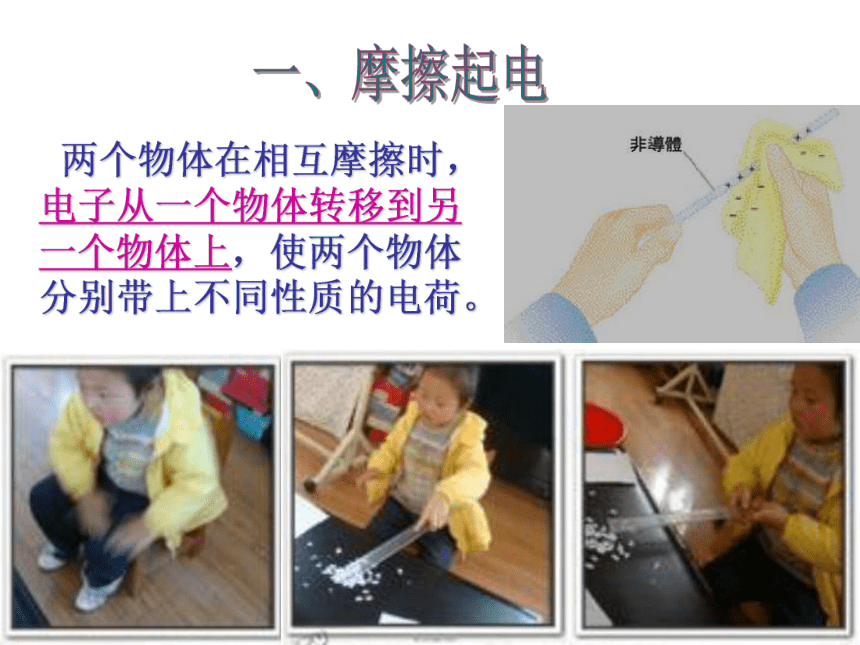

(一) 电 荷女孩的头发为什么会竖起来?带正电荷带负电荷电荷是如何产生的?——摩擦起电一、摩擦起电 两个物体在相互摩擦时,

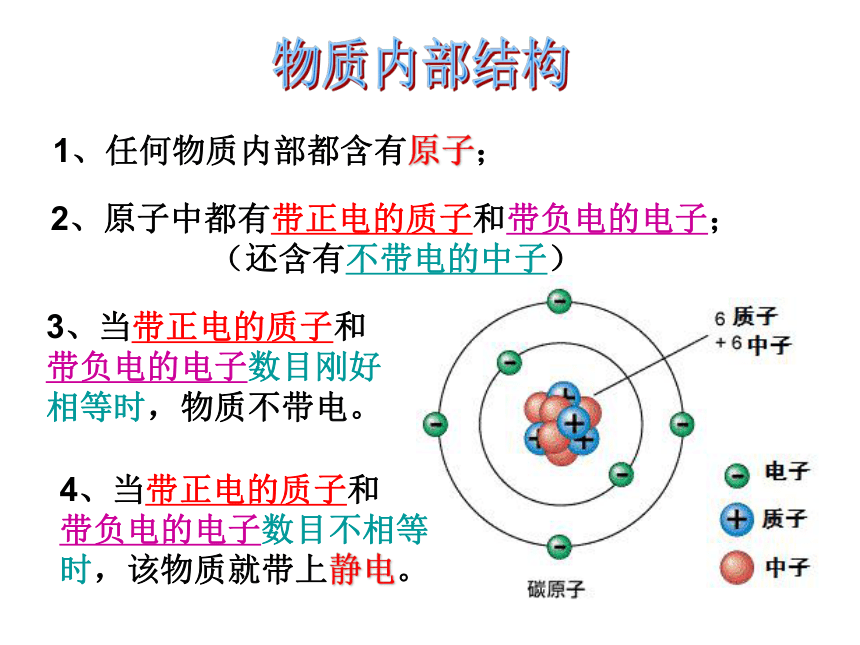

电子从一个物体转移到另一个物体上,使两个物体分别带上不同性质的电荷。物质内部结构1、任何物质内部都含有原子;2、原子中都有带正电的质子和带负电的电子;
(还含有不带电的中子)3、当带正电的质子和
带负电的电子数目刚好
相等时,物质不带电。4、当带正电的质子和
带负电的电子数目不相等

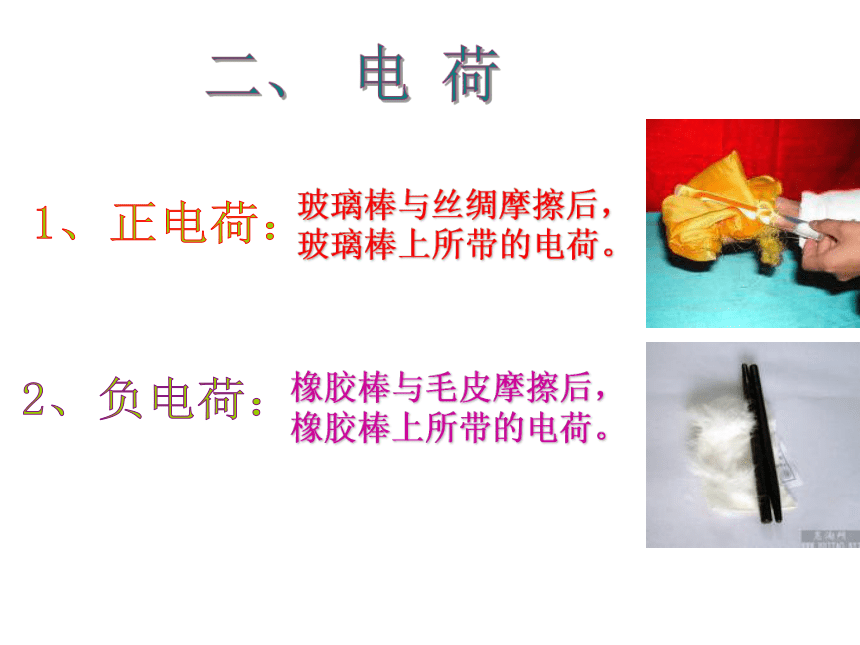

时,该物质就带上静电。二、 电 荷1、正电荷:2、负电荷:玻璃棒与丝绸摩擦后,
玻璃棒上所带的电荷。橡胶棒与毛皮摩擦后,

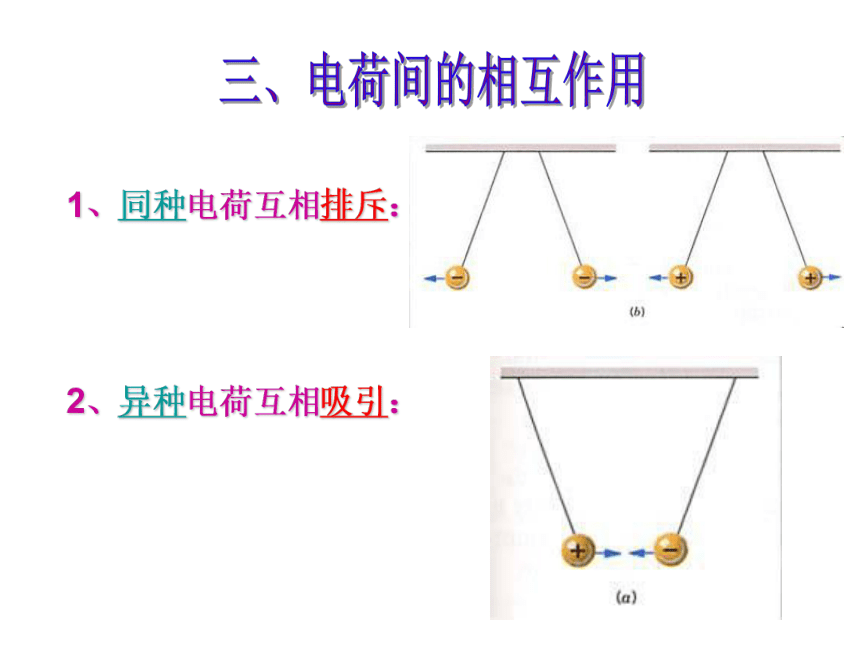

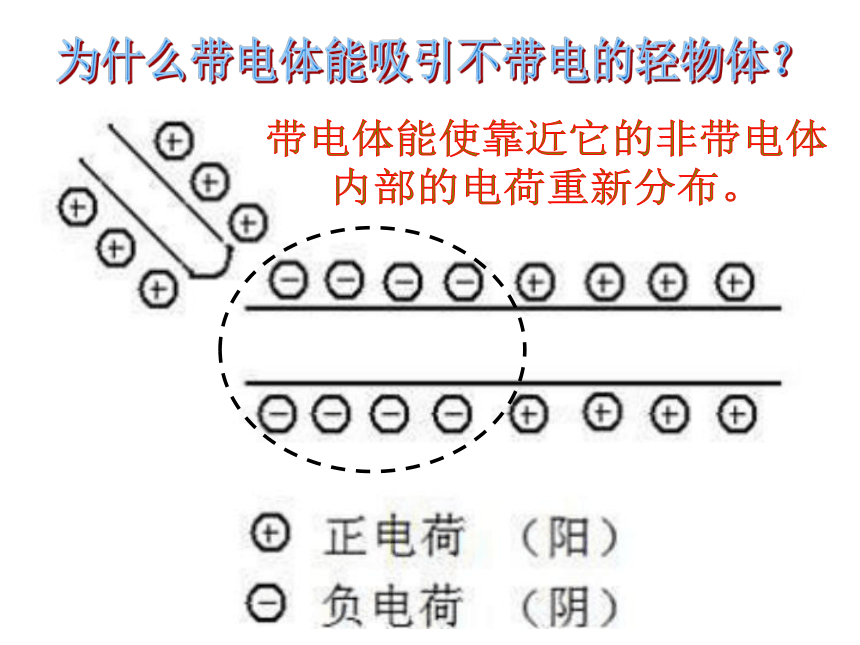

橡胶棒上所带的电荷。三、电荷间的相互作用2、异种电荷互相吸引:1、同种电荷互相排斥:为什么带电体能吸引不带电的轻物体?带电体能使靠近它的非带电体

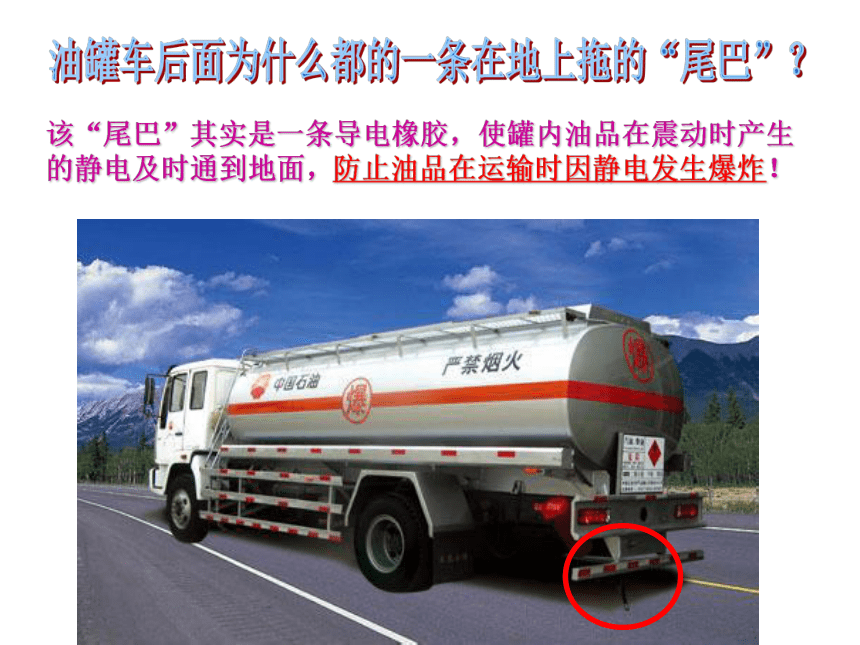

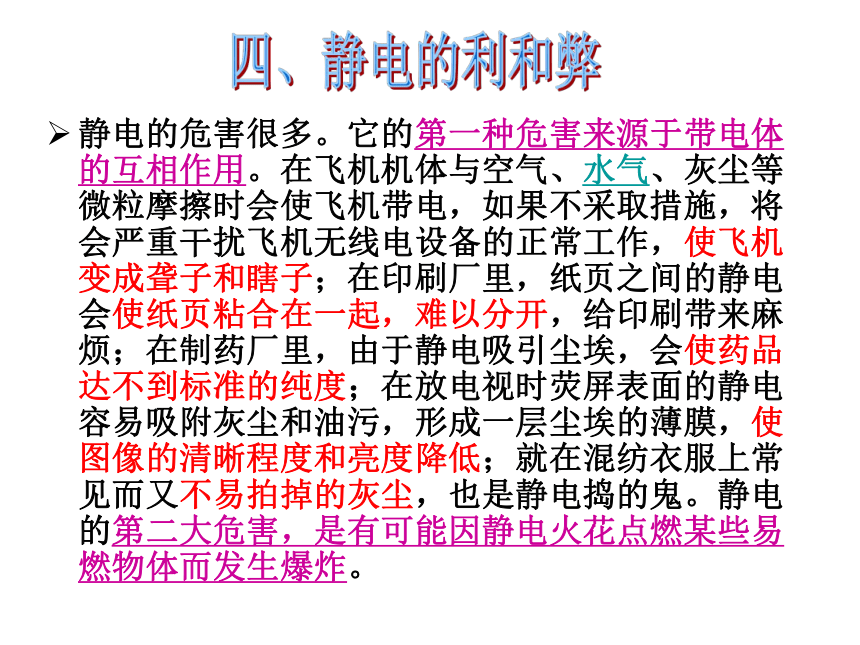

内部的电荷重新分布。静电的危害很多。它的第一种危害来源于带电体的互相作用。在飞机机体与空气、水气、灰尘等微粒摩擦时会使飞机带电,如果不采取措施,将会严重干扰飞机无线电设备的正常工作,使飞机变成聋子和瞎子;在印刷厂里,纸页之间的静电会使纸页粘合在一起,难以分开,给印刷带来麻烦;在制药厂里,由于静电吸引尘埃,会使药品达不到标准的纯度;在放电视时荧屏表面的静电容易吸附灰尘和油污,形成一层尘埃的薄膜,使图像的清晰程度和亮度降低;就在混纺衣服上常见而又不易拍掉的灰尘,也是静电捣的鬼。静电的第二大危害,是有可能因静电火花点燃某些易燃物体而发生爆炸。 四、静电的利和弊油罐车后面为什么都的一条在地上拖的“尾巴”?该“尾巴”其实是一条导电橡胶,使罐内油品在震动时产生的静电及时通到地面,防止油品在运输时因静电发生爆炸!静电除尘让进入的烟尘气中的小颗粒带上某种电荷,再被烟囱内下方带异种电荷电的电极板吸引,从烟囱上方排出的净化气中颗粒物就会明显减少,达到除尘目的。根据下图中各小球的相互作用情况,判断
甲、乙、丙三图中的两个小球的带电情况。两球带
同种电荷2、一球带电,另一球不带电。1、两球带异种电荷;两球均
不带电荷五、电源 能持续提供
电能的装置叫电源。 干电池、蓄电池和发电机等。1、定义:2、类型:干电池蓄电池(电瓶)电池板发电机干电池的结构与工作原理:上端与炭棒相连的金属帽上会持续产生正电荷,称正极。下端的金属底盖上会持续产生负电荷,称负极。电荷的定向移动,就形成电流。正电荷移动的方向规定为
电流方向。1、定义:2、方向:六、电流金属导体中电子的移动
方向与电流方向相反! 在外电路中,电流从电源的正极流向负极。金属导体内形成电流的原因:自由电子的定向移动。电路外部电路电流是从电源正极流向负极。负电荷(电子)定向移动的方向与电流方向相反。作业:B本P41~42做完4.1 电荷与电流
(二) 电 路一、 电 路1、定义:2、电路的三种状态:把电源、用电器和开关用导线连接起来的电流路径。(1)、通路(闭合电路):(2)、开路(断路):(3)、短路:电源短路时会
损坏电源,引发火灾!思考:某同学在做电学实验时,
线路连接完全正确,
当闭合开关后发现小灯泡不亮,
请你分析有哪些可能的原因?A、电源没电了;B、小灯泡的灯丝断了;C、小灯泡与灯座接触不良;D、电路中某处断开;应如何处理?开路二、电路图1、定义:2、要求:用元件符号代替实物表示的电路。方:
直:
美:
整体呈方形直角、直线元件符号分布均匀活动:画出电路图ABAB三、电路的连接1、串联电路:2、并联电路:各用电器
首尾相连各用电器
并列相连电流只有一条路径一个开关控制所有用电器电流有
多条路径干路上的开关控制所有用电器支路上的开关只控制本支路用电器分析下列各电路,当开关闭合后,
灯L1和L2是否会发光?为什么?L1L1L1L1L2L2L2L2L1L2按电路图给实物图连线作业:A本P39~40做完;
练闯考P66~69做完。
