（5）欧姆定律—九年级全一册物理人教版单元质检卷（B卷）（含解析）

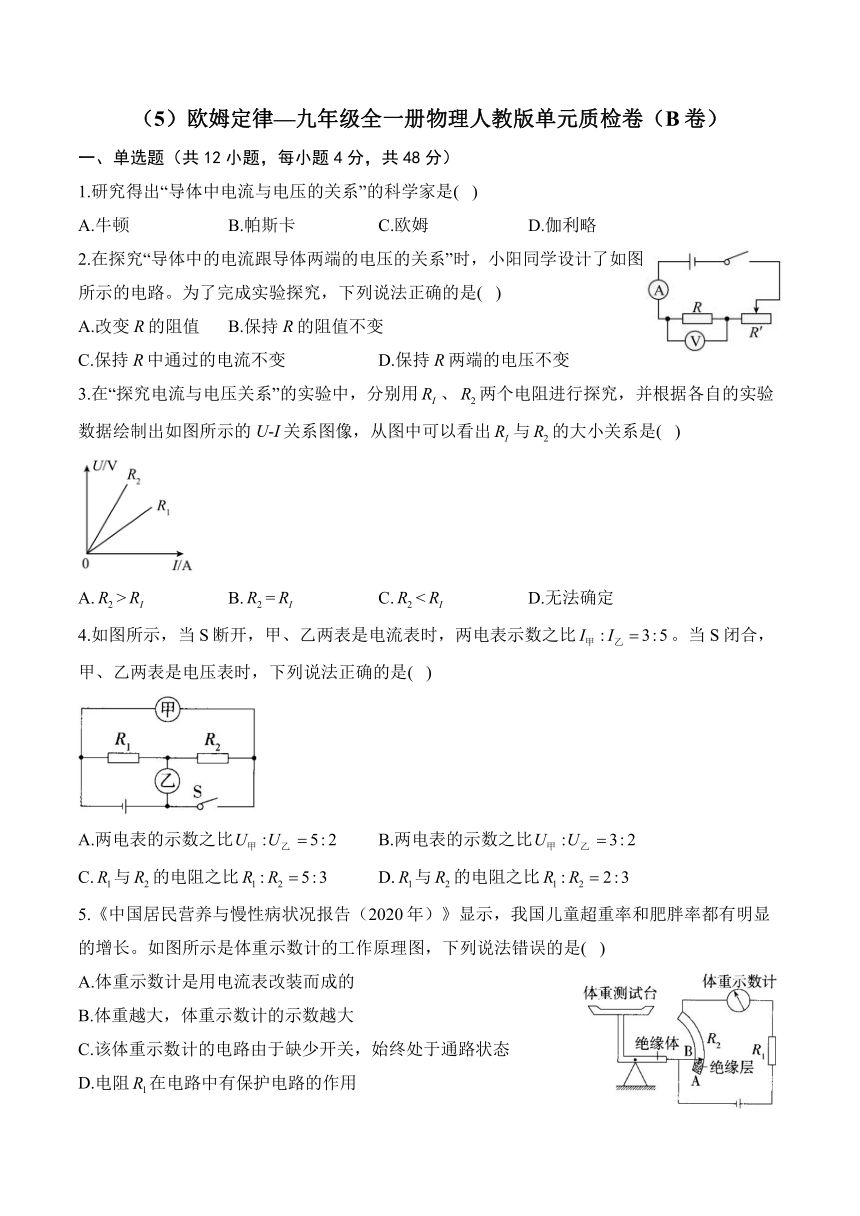

（5）欧姆定律—九年级全一册物理人教版单元质检卷（B卷）
一、单选题（共12小题，每小题4分，共48分）
1.研究得出“导体中电流与电压的关系”的科学家是( )
A.牛顿 B.帕斯卡 C.欧姆 D.伽利略
2.在探究“导体中的电流跟导体两端的电压的关系”时，小阳同学设计了如图所示的电路。为了完成实验探究，下列说法正确的是( )
A.改变R的阻值 B.保持R的阻值不变
C.保持R中通过的电流不变 D.保持R两端的电压不变
3.在“探究电流与电压关系”的实验中，分别用、两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U-I关系图像，从图中可以看出与的大小关系是( )
A.> B.= C.< D.无法确定
4.如图所示，当S断开，甲、乙两表是电流表时，两电表示数之比。当S闭合，甲、乙两表是电压表时，下列说法正确的是( )
A.两电表的示数之比 B.两电表的示数之比
C.与的电阻之比 D.与的电阻之比
5.《中国居民营养与慢性病状况报告（2020年）》显示，我国儿童超重率和肥胖率都有明显的增长。如图所示是体重示数计的工作原理图，下列说法错误的是( )
A.体重示数计是用电流表改装而成的
B.体重越大，体重示数计的示数越大
C.该体重示数计的电路由于缺少开关，始终处于通路状态
D.电阻在电路中有保护电路的作用

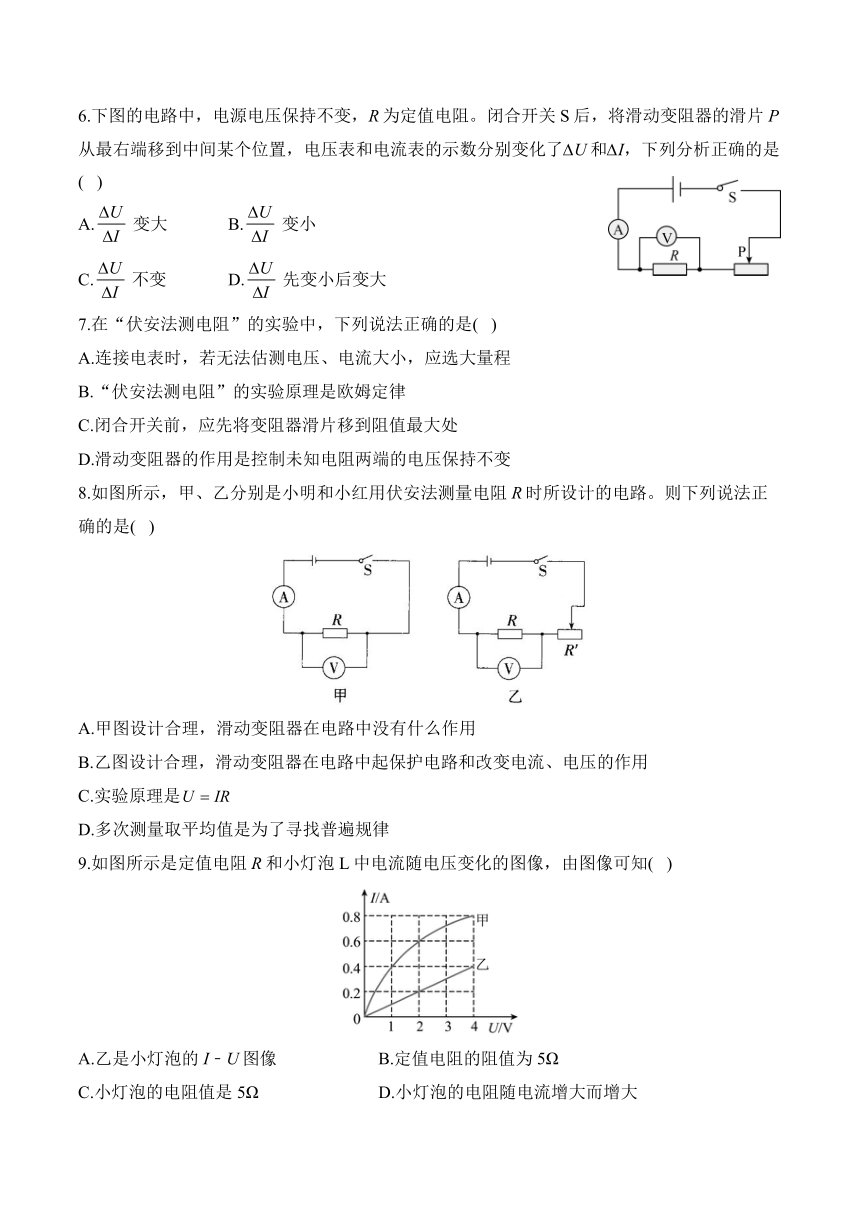

6.下图的电路中，电源电压保持不变，R为定值电阻。闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了 U和 I，下列分析正确的是( )
A. 变大 B. 变小
C. 不变 D. 先变小后变大
7.在“伏安法测电阻”的实验中，下列说法正确的是( )
A.连接电表时，若无法估测电压、电流大小，应选大量程
B.“伏安法测电阻”的实验原理是欧姆定律
C.闭合开关前，应先将变阻器滑片移到阻值最大处
D.滑动变阻器的作用是控制未知电阻两端的电压保持不变
8.如图所示，甲、乙分别是小明和小红用伏安法测量电阻R时所设计的电路。则下列说法正确的是( )
A.甲图设计合理，滑动变阻器在电路中没有什么作用
B.乙图设计合理，滑动变阻器在电路中起保护电路和改变电流、电压的作用
C.实验原理是
D.多次测量取平均值是为了寻找普遍规律
9.如图所示是定值电阻R和小灯泡L中电流随电压变化的图像，由图像可知( )
A.乙是小灯泡的I﹣U图像 B.定值电阻的阻值为5Ω
C.小灯泡的电阻值是5Ω D.小灯泡的电阻随电流增大而增大

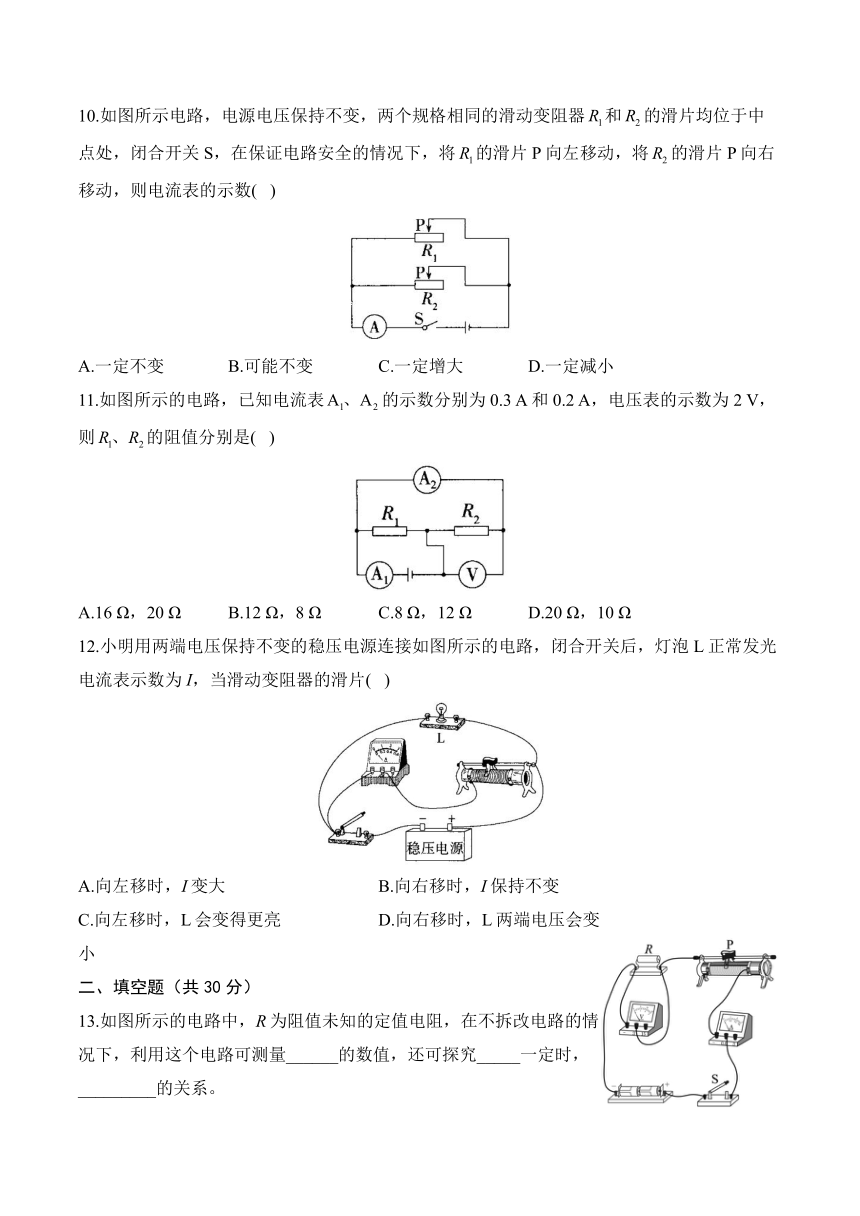

10.如图所示电路，电源电压保持不变，两个规格相同的滑动变阻器和的滑片均位于中点处，闭合开关S，在保证电路安全的情况下，将的滑片P向左移动，将的滑片P向右移动，则电流表的示数( )
A.一定不变 B.可能不变 C.一定增大 D.一定减小
11.如图所示的电路，已知电流表的示数分别为0.3 A和0.2 A，电压表的示数为2 V，则的阻值分别是( )
A.16 Ω，20 Ω B.12 Ω，8 Ω C.8 Ω，12 Ω D.20 Ω，10 Ω
12.小明用两端电压保持不变的稳压电源连接如图所示的电路，闭合开关后，灯泡L正常发光电流表示数为I，当滑动变阻器的滑片( )
A.向左移时，I变大 B.向右移时，I保持不变
C.向左移时，L会变得更亮 D.向右移时，L两端电压会变小
二、填空题（共30分）
13.如图所示的电路中，R为阻值未知的定值电阻，在不拆改电路的情况下，利用这个电路可测量______的数值，还可探究_____一定时，_________的关系。

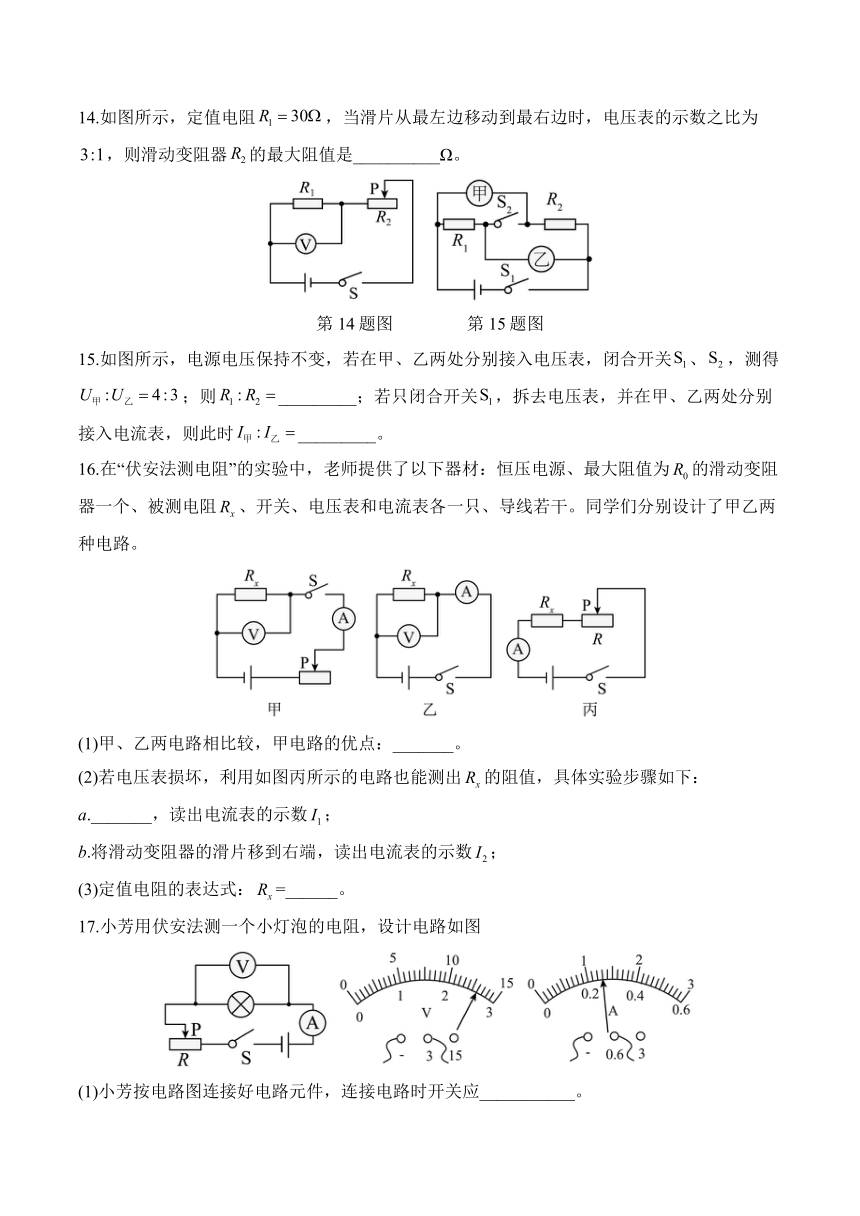

14.如图所示，定值电阻，当滑片从最左边移动到最右边时，电压表的示数之比为，则滑动变阻器的最大阻值是__________Ω。
第14题图 第15题图
15.如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关、，测得；则_________；若只闭合开关，拆去电压表，并在甲、乙两处分别接入电流表，则此时_________。
16.在“伏安法测电阻”的实验中，老师提供了以下器材：恒压电源、最大阻值为的滑动变阻器一个、被测电阻、开关、电压表和电流表各一只、导线若干。同学们分别设计了甲乙两种电路。
(1)甲、乙两电路相比较，甲电路的优点：_______。
(2)若电压表损坏，利用如图丙所示的电路也能测出的阻值，具体实验步骤如下：
a._______，读出电流表的示数；
b.将滑动变阻器的滑片移到右端，读出电流表的示数；
(3)定值电阻的表达式：=______。
17.小芳用伏安法测一个小灯泡的电阻，设计电路如图
(1)小芳按电路图连接好电路元件，连接电路时开关应___________。
(2)小芳在实验中得到其中一组电流表和电压表的示数如图所示，则电压表的读数为___________V，电流表的示数___________A，此时小灯泡的电阻为___________Ω。
18.如图所示，AB间的弹簧中间有可收缩的导线将滑动变阻器接入电路，为定值电阻。当闭合开关S，A板上受到的压力F增大时，电流表示数将_________，此装置可作为压力计使用，为使压力增大时，压力计的示数随指针向右摆动而增大，应把_________（选填“电流表”或“电压表”）改装为压力计。
三、实验探究题（共22分）
19.（12分）如图甲所示，是某实验小组“探究电流与电阻的关系”的实物图。选用的实验器材是：电源（电压恒为3V）、电流表、电压表，电阻R有4个阻值（5Ω、10Ω、20Ω、30Ω）供选用，滑动变阻器（20Ω 1A）、开关、导线若干。
（1）请用笔画线代替导线将图甲中的实物图连接完整。
（2）根据实验数据绘制了如图乙所示的图像，根据图像可知：
①实验过程中，小明把10Ω电阻接入电路，调节滑片P，使电压表示数为________V，记录电流为______A；打开开关，保持其他元件不动，将电阻由10Ω换成20Ω，闭合开关，发现电压表的示数为_______V，此时应将滑片P向________（A/B）端移动。
②电流与电阻的关系是：______。
20.（10分）某同学想用图甲所示实验电路测量额定电压为2.5 V小灯泡L正常发光时的电阻。请完成下列问题：
（1）如图甲所示，当滑片向右滑动时，灯泡变亮，则未连接的导线应连接滑动变阻器的_______（选填“A”“B”或“C”）接线柱。
（2）闭合开关后发现小灯泡不发光，电压表有示数且接近电源电压，电流表无示数，经检查发现电路中只有一处故障，依据现象可以判断_______发生_______故障。
（3）排除故障后，闭合开关，调节滑动变阻器，使电压表示数为2.5 V，此时电流表示数如图乙所示为_______A，则小灯泡正常发光时的电阻为_______Ω。
答案以及解析
1.答案：C
解析：研究得出“导体中电流与电压的关系”的科学家是欧姆，规律叫欧姆定律，故ABD不符合题意，C符合题意。
故选C。
2.答案：B
解析：由欧姆定律可知，导体中的电流的大小与导体两端的电压和导体的电阻大小有关，由控制变量法可知，在探究“导体中的电流跟导体两端的电压的关系”时，应保持R的阻值不变，改变R两端的电压，观察导体电流的变化。故选B。
3.答案：A
解析：由图示可知，当电流相等时，电阻两端的电压较高，由可知，电阻的电阻值较大，故A项符合题意，BCD项不符合题意。
故选A。
4.答案：A
解析：由电路图知，当甲、乙均为电流表时，断开开关S，和并联，且甲表测通过的电流，乙表测通过和的总电流：并联电路中干路电流等于各支路电流之和，且，所以，并联电路中各支路两端的电压相等，，根据欧姆定律可知，，所以；当甲、乙均为电压表时，闭合开关S，和串联，甲测电源电压，乙测两端的电压，根据串联电路的电流规律可知，，根据欧姆定律可知，，所以，由串联电路的电压规律可知，，所以，。故选A。
5.答案：C
解析：由电路图可知，体重示数计串联在电路中，是用电流表改装成的，故A说法正确；体重示数计所测体重越大时，滑片越向上移，滑动变阻器接入电路的电阻越小，电路中的总电阻越小，则电路中的电流越大，即体重示数计的示数越大，故B说法正确；当体重示数计不工作时，滑片位于绝缘层的位置，电路断路，故C说法错误；当滑片上移到最上端时，滑动变阻器接入电路的阻值为0，如果没有定值电阻，将造成电源短路，因此定值电阻有保护电路的作用，故D说法正确。
6.答案：C
解析：由图可知，两电阻串联，电压表测定值电阻两端的电压，电流表测量的是通过定值电阻的电流，由于电阻R的阻值是一定的，通过其电流的变化量与电阻的乘积等于其两端电压的变化量，由此可得 不变，故ABD错误，C正确。
故选C。
7.答案：C
解析：连接电表时，若无法估测电压、电流大小，应先选用大量程试触，再确定合适的量程，故A错误；“伏安法测电阻”的实验原理是，故B错误；为了保护电路，闭合开关前，应先将变阻器滑片移到阻值最大处，故C正确；此实验中通过移动滑动变阻器滑片来改变电阻两端的电压和通过电阻的电流，多次测量求平均值来减小误差，故D错误。
8.答案：B
解析：比较图甲和图乙可知，图乙电路中串联一个滑动变阻器，滑动变阻器既可以保护电路，也可以改变电路中的电流和电阻两端的电压，进行多次测量求平均值，减小误差，所以图乙设计更合理，故A、D错误，B正确；伏安法测电阻的实验原理是，故C错误。
9.答案：D
解析：AB.由图像可知，通过乙的电流和两端的电压成正比，因此乙为定值电阻的图像，当U=4V时，I=0.4A，由欧姆定律可得，电阻R的阻值为
故AB不符合题意；
C.由图像可知，通过甲的电流和两端的电压关系为曲线，不成正比，即甲的电阻是变化的，因此甲是小灯泡的I﹣U图像，由于灯泡的阻值随温度的变化而变化，因此灯泡的阻值是变化的，故C不符合题意；
D.由图像可知，当灯泡两端电压增大时，通过灯泡的电流变大，灯丝的温度升高，灯丝的电阻增大，即小灯泡的电阻随电流增大而增大，故D符合题意。
故选D。
10.答案：B
解析：根据电路图可知，两个滑动变阻器并联接入电路中，电流表测量干路中的电流；闭合开关S，在保证电路安全的情况下，将的滑片P向左移动，滑动变阻器接入电路中的电阻变小，根据欧姆定律可知，通过的电流变大；将的滑片P向右移动，滑动变阻器接入电路中的电阻变大，根据欧姆定律可知，通过的电流变小；干路中的电流为；由于不知道每个支路的电阻的数值变化的大小，所以干路中的电流可能变大，可能变小，也可能不变，故B正确。
11.答案：D
解析：由电路图可知，与并联，电流表测干路电流，电流表测所在支路电流，电压表测电源电压，则电源电压为2 V，根据并联电路中干路电流等于各支路电流之和得，通过的电流，由于并联电路中各支路两端的电压相等，等于电源电压，则根据欧姆定律可得，，选D。
12.答案：A
解析：由实物图知滑动变阻器与小灯泡并联，电流表测量通过滑动变阻器的电流；当滑动变阻器的滑片向左移时，滑动变阻器接入电路中的电阻减小，由知通过滑动变阻器的电流变大，即电流表的示数变大，故A正确；当滑动变阻器的滑片向右移时，滑动变阻器接入电路中的电阻增大，由知通过滑动变阻器的电流变小，即电流表的示数变小，故B错误；当滑动变阻器的滑片向左移时，由于并联电路各个支路互不影响，通过小灯泡的电流不变，小灯泡的亮度不变，故C错误；当滑动变阻器的滑片向右移时，由于并联电路各用电器两端的电压都等于电源电压，所以L两端电压不变，故D错误。
13.答案：R；R；通过电阻R的电流与R两端电压
解析：由电路图可知，R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流，由伏安法测电阻可求出R的阻值；
图中R一定，根据欧姆定律可知，通过移动滑片改变R两端的电压和通过的电流，即可探究通过电阻R的电流与R两端电压的关系。
14.答案：60
解析：由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压；当滑片在最左端时，滑动变阻器接入电路中的电阻为零，电压表的示数为电源电压U；当滑片在最右端时，电压表的示数之比为3:1，即电阻两端的电压变为
滑动变阻器接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压为
由串联电路电流处处相等即
可得滑动变阻器的最大阻值是
15.答案：4∶3；4∶3
解析：在甲乙两处接入电压表，则和串联，甲测电压，乙测电压，根据串联电路电压之比等于电阻之比，可得
若只闭合开关，甲、乙两处分别接入电流表，则和并联，甲测的电流，乙测的电流，根据并联电路中电流之比等于电阻的反比可得
16.答案：可多次测量取电阻的平均值，减小实验误差；将滑动变阻器的滑片移到左端；
解析：(1)甲、乙两电路相比较，乙电路只能测量一组数据，甲电路的优点是调节滑动变阻器，可多次测量取电阻的平均值，减小实验误差。
(2)若电压表损坏，利用如图丙所示的电路也能测出的阻值，具体实验步骤如下：
a.将滑动变阻器的滑片移到左端，读出电流表的示数；
b.将滑动变阻器的滑片移到右端，读出电流表的示数；
(3)将滑动变阻器的滑片移到左端，只有连入电路中，电源电压
①
将滑动变阻器的滑片移到右端，、R串联，电源电压
②
由①②可得，被测电阻的电阻
17.答案：断开；2.6；0.26；10
解析：(1)为保护电路，在连接电路时开关应断开。
(2)由图可知，电压表选用小量程，分度值为0.1V，电压表的读数为2.6V。电流表选用小量程，分度值为0.02A，电流表的示数为0.26A，由欧姆定律公式可得，此时小灯泡的电阻
18.答案：变小；电压表
解析：由电路图可知，定值电阻与滑动变阻器串联接入电路，电流表测电路电流，当A板上压力增大时，滑动变阻器滑片向下移动，滑动变阻器接入电路的阻值变大，所以电路电流减小，即电流表示数变小。
此装置可作为压力计使用，当压力增大时，滑动变阻器接入电路的阻值变大，则滑动变阻器两端电压变大，电压表测滑动变阻器两端电压，则电压表示数变大，所以可以把电压表改装为压力计。
19.答案：（1）如图；（2）2；0.2；2.4；A；在电压一定时，电流和电阻成反比
解析：（1）电压表选用小量程并联在定值电阻两端；
（2）①探究电流与电阻的关系，应控制定值电阻两端的电压不变，从图中可知，定值电阻两端的电压，实验过程中，小明把10Ω电阻接入电路，调节滑片P，使电压表示数为2V，从图中可知电流为0.2A；此时滑动变阻器接入电路的阻值；
打开开关，保持其他元件不动，将电阻由10Ω换成20Ω，闭合开关，电路电流，发现电压表的示数，此时应让定值电阻两端的电压保持不变，可让滑动变阻器两端的电压变大，此时应将滑片P向A端移动。
②电流与电阻的关系是：在电压一定时，电流和电阻成反比。
20.答案：（1）B
（2）小灯泡；断路
（3）0.5；5
解析：（1）当滑片向右滑动时，小灯泡变亮，电路中电流变大，滑动变阻器接入电路中的阻值变小，应接滑动变阻器B接线柱；
（2）电流表无示数，说明电路断路，电压表有示数，说明与电压表并联以外的电路是通路，所以电路故障是小灯泡断路；
（3）电流表的量程是0~0.6 A，分度值为0.02 A，电流表的读数为0.5 A；小灯泡两端的电压为2.5 V，所以小灯泡正常发光时的电阻。
