光学显微镜
第一课时
第二单元 第二章 细胞
学习目标
01
说出显微镜的基本构造和作用
02
使用显微镜能观察到清晰的图像

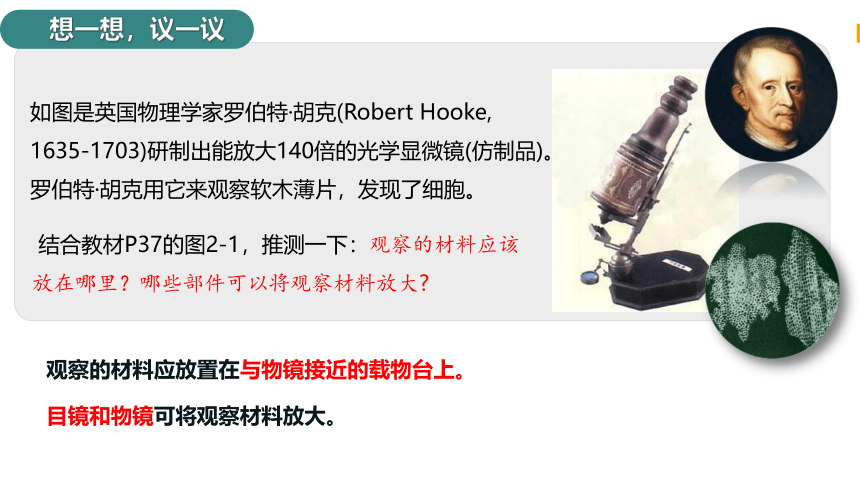

如图是英国物理学家罗伯特·胡克(Robert Hooke, 1635-1703)研制出能放大140倍的光学显微镜(仿制品)。罗伯特·胡克用它来观察软木薄片，发现了细胞。
想一想，议一议
观察的材料应放置在与物镜接近的载物台上。
目镜和物镜可将观察材料放大。
结合教材P37的图2-1，推测一下：观察的材料应该放在哪里？哪些部件可以将观察材料放大

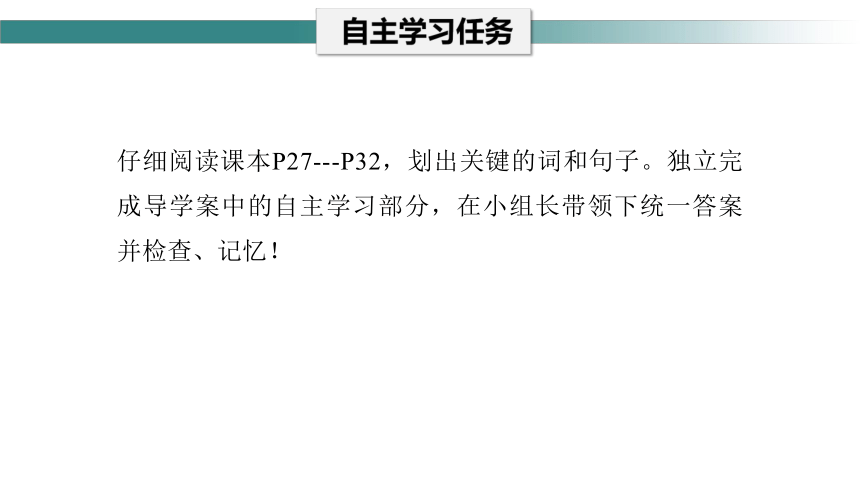

仔细阅读课本P27---P32，划出关键的词和句子。独立完成导学案中的自主学习部分，在小组长带领下统一答案并检查、记忆！
自主学习任务
支持部分
①
②
③
④
⑤
⑥
⑦

⑩
⑨
⑧


1
调节部分
①
②
③
④
⑤
⑥
⑦

⑩
⑨
⑧


2

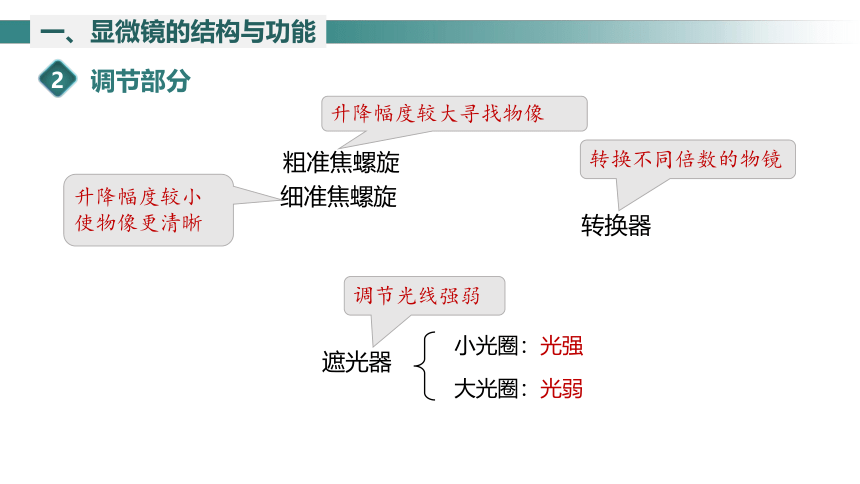

物镜
粗准焦螺旋
载物台
细准焦螺旋
粗准焦螺旋
细准焦螺旋
转换器
遮光器
升降幅度较大寻找物像
升降幅度较小使物像更清晰
转换不同倍数的物镜
小光圈：光强
大光圈：光弱
调节光线强弱
调节部分
2
①
②
③
④
⑤
⑥
⑦

⑩
⑨
⑧


放大物像
没有螺纹
有螺纹
放大倍数越大，镜头越长。
放大倍数越大，镜头越短。
光学部分
3
单目显微镜：调节光线强度(反光镜、遮光器)
弱光：凹面镜、大光圈
强光：平面镜、小光圈
双目显微镜：遮光器和亮度调节钮
合作·探究

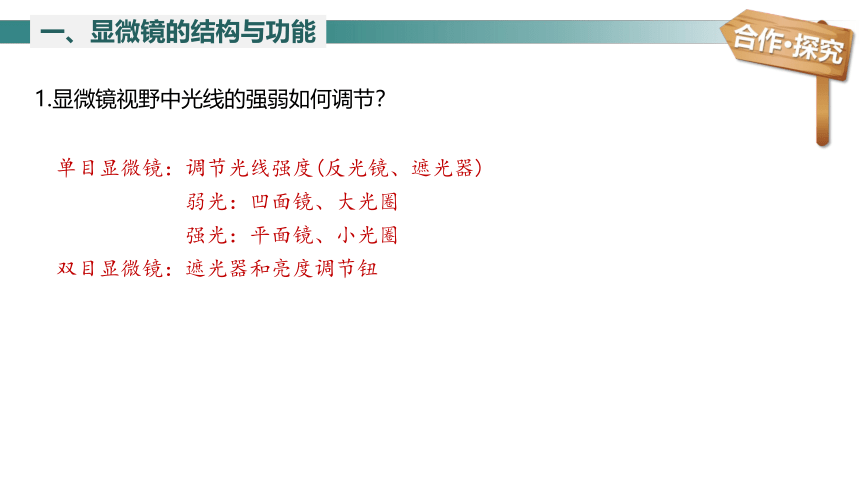

1.显微镜视野中光线的强弱如何调节？
合作·探究
光线
载物台
标本
反光镜
物镜
遮光器
通光孔
镜筒
目镜
光线→反光镜→遮光器→通光孔→标本→物镜→镜筒→目镜→眼。
载物台
2.说出光线经过反光镜反射之后到达眼睛的路线。
单目显微镜：
合作·探究

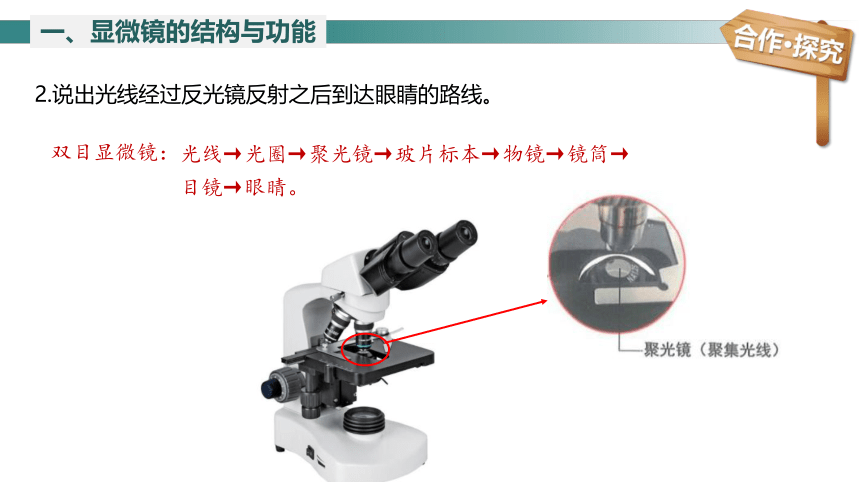

2.说出光线经过反光镜反射之后到达眼睛的路线。
光线→光圈→聚光镜→玻片标本→物镜→镜筒→目镜→眼睛。
双目显微镜：
1.目的要求：
练习使用光学显微镜，学习规范的操作方法。
尝试使用低倍物镜观察玻片标本。
2.材料用具：
双目电光源显微镜，写有“上”字的玻片，擦镜纸，纱布，等等。
3.方法步骤
打开电源
对光
放置标本
观察
收放
（1）打开电源
移动显微镜至距实验台距边缘15cm左右，确认显微镜的目镜和物镜安装完成；打开显微镜的电源开关。
转动转换器，使低倍物镜对准聚光镜。双眼注视目镜，调节亮度调节旋钮。
①转动转换器：
（2）对光
视野
转动转换器，使低倍物镜对准聚光镜。
①转动转换器：
②调节亮度调节钮：
双目注视目镜，同时调节亮度调节钮，直到看到明亮的圆形视野。
（2）对光
放置玻片标本：放在________上，用_________压住。玻片标本要正对__________的中心。
载物台
压片夹
聚光镜
（3）放置玻片标本
①上升载物台：转动______________，使载物台上升，直到物镜接近___________为止；(此时，眼睛一定要从侧面看着________)。
粗准焦螺旋
玻片标本
物镜
防止物镜与玻片相撞

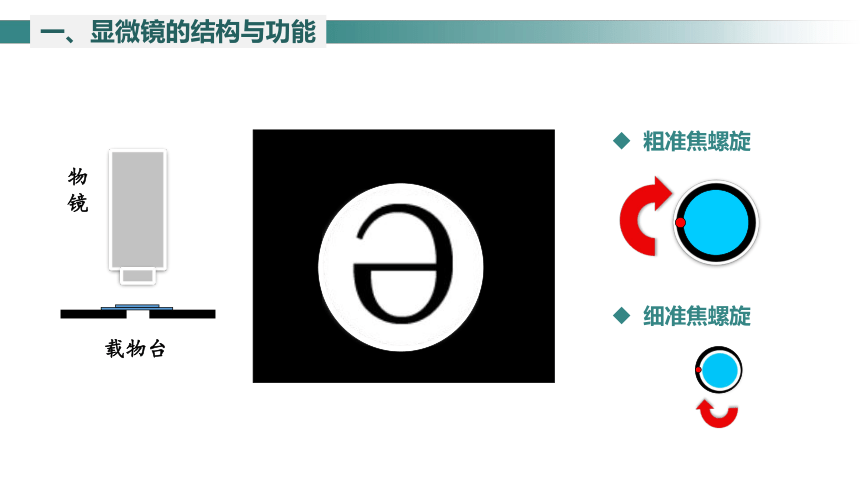

（4）观察
②下降载物台：双眼注视目镜，同时双手缓慢转动______________，使载物台下降，直到__________ 为止。
粗准焦螺旋
看清物像
（4）观察
③再略微转动_____________，使看到的物像更加______。
细准焦螺旋
清晰
（4）观察
②转动转换器，使物镜伸向前方；
③将显微镜的亮度调至最小，关闭电源，罩上镜罩，放回原处。
①转动粗准焦螺旋下降载物台至最低处，取下玻片标本；
（5）收放
从目镜看到的物像是倒像（呈180°旋转）。
3. 显微镜成的像与玻片标本上有何不同？
合作·探究
上
上
“上下相反，左右相反”
向右移动装片，同向原则（偏哪儿，移哪儿）。
4. 若物像在视野的右边，需移到视野中央，则怎么移动玻片标本？
合作·探究
上
上
物像偏上
标本向上移动
物像的体积变大，数量变少，视野变暗。
5.显微镜视野中出现了一个污点。你有什么办法判断这个污点是在物镜上、在目镜上还是玻片上？
6.低倍镜变成高倍镜之后，看到的视野发生什么变化？
合作·探究
污点可能存在的地方：
目镜、物镜或玻片标本。
转目镜
在目镜上
移装片
动
不动
不动
动
在装片上
在物镜上
课堂小结
目镜和物镜：放大物像
转换器：调换物镜
载物台：放置标本
压片夹：固定标本
遮光器：调节视野亮度
镜座：稳定镜身
镜臂：连接镜头和载物台
粗准焦螺旋和细准焦螺旋：调焦距
横向及纵向手轮：调节标本位置
开关及亮度调节钮：调节光线强弱
光源：照亮视野


显微镜的使用步骤：打开电源、对光、防止玻片标本、观察、收放。
练习使用显微镜
显微镜的构造与功能
挑战闯关
1．转动粗准焦螺旋使载物台上升时，眼睛应注视(　　)
A．镜筒 B．目镜
C．物镜 D．准焦螺旋
C
解析：当载物台上升的时候，如果只注视目镜，我们看不到物镜的位置，就容易让物镜压碎玻片标本。所以当转动粗准焦螺旋，使载物台上升时，眼睛应注视的部位是物镜，以免损坏玻片标本，故选C。
挑战闯关
2．用显微镜观察番茄果肉细胞时，发现视野很暗。为看到明亮的视野，正确的操作是(　　)
A．移动装片 B．换大光圈
C．下降镜筒 D．擦拭物镜
B
挑战闯关
3．某同学在用显微镜观察玻片标本时，发现视野中总有污物存在，移动玻片标本时污物不动；换上高倍物镜，污物仍存在，那么污物在(　　)
A．玻片上 B．物镜上
C．反光镜上 D．目镜上
D
解析：用显微镜进行观察时，视野中出现了污点，污点的位置只有三种可能：目镜、物镜或玻片标本，判断的方法是用擦镜纸擦拭目镜，污点消失就在目镜上，污点不消失就不在目镜上；在用擦镜纸擦拭物镜，污点消失就在物镜上，污点不消失就不在物镜上；如果不在目镜和物镜上，那就一定在玻片标本上，故选D。
挑战闯关
4.观察酵母菌时，小红在视野中发现了气泡。如图所示，移载玻片将气泡移出视野的最合理方向是(　　)
C
解析：显微镜的成像特点是倒立的像，且物像和实际物体上下、左右完全颠倒，因此物像的移动方向和玻片的移动方向相反。图中气泡位于视野的左下方，要想将其移出视野，气泡应该继续向左下方移动，因此应该向右上方移动玻片。
A．左上方 B．左下方 C．右上方 D．右下方
挑战闯关
5．用下列四组镜头观察同一块血液的玻片标本，其中可以看到血细胞数目最多的一组为(　　)
A．目镜：5×，物镜：10×
B．目镜：5×，物镜：40×
C．目镜：10×，物镜：10×
D．目镜：10×，物镜：40×
A
