第三章 光的世界
第2节 探究：平面镜成像的特点

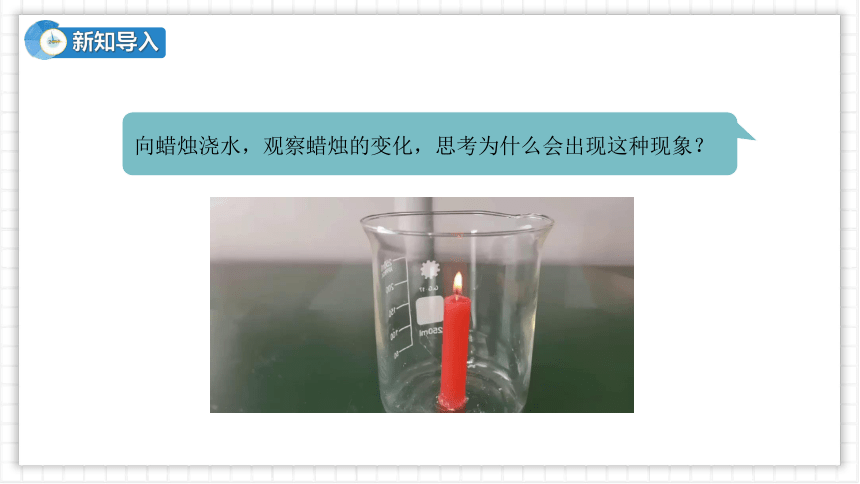

向蜡烛浇水，观察蜡烛的变化，思考为什么会出现这种现象？
新知导入

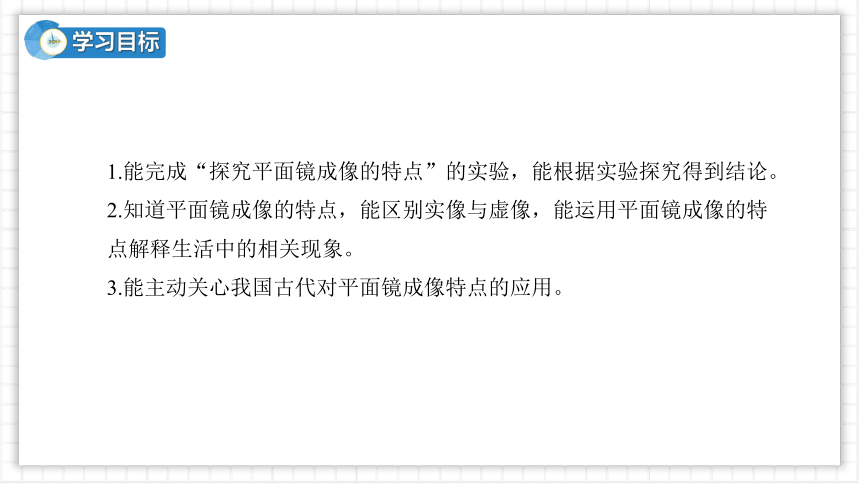

1.能完成“探究平面镜成像的特点”的实验，能根据实验探究得到结论。
2.知道平面镜成像的特点，能区别实像与虚像，能运用平面镜成像的特
点解释生活中的相关现象。
3.能主动关心我国古代对平面镜成像特点的应用。
学习目标

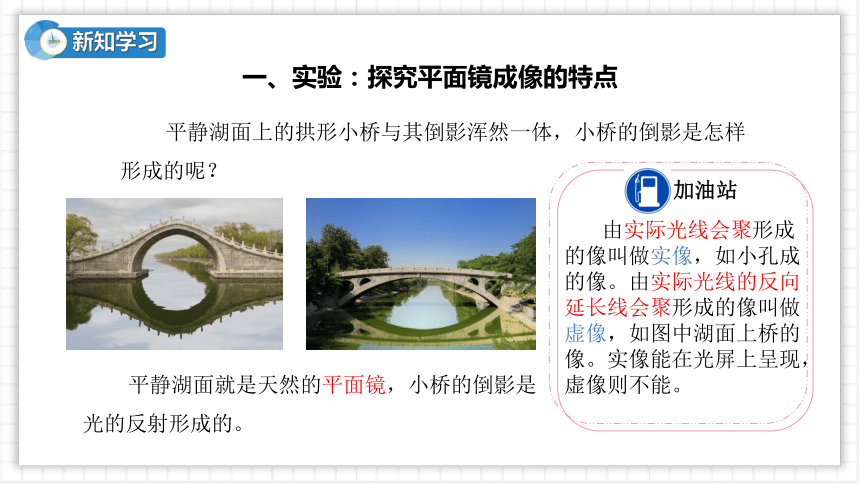

平静湖面上的拱形小桥与其倒影浑然一体，小桥的倒影是怎样形成的呢？
平静湖面就是天然的平面镜，小桥的倒影是光的反射形成的。
由实际光线会聚形成的像叫做实像，如小孔成的像。由实际光线的反向延长线会聚形成的像叫做虚像，如图中湖面上桥的像。实像能在光屏上呈现，虚像则不能。
加油站
一、实验：探究平面镜成像的特点
新知学习

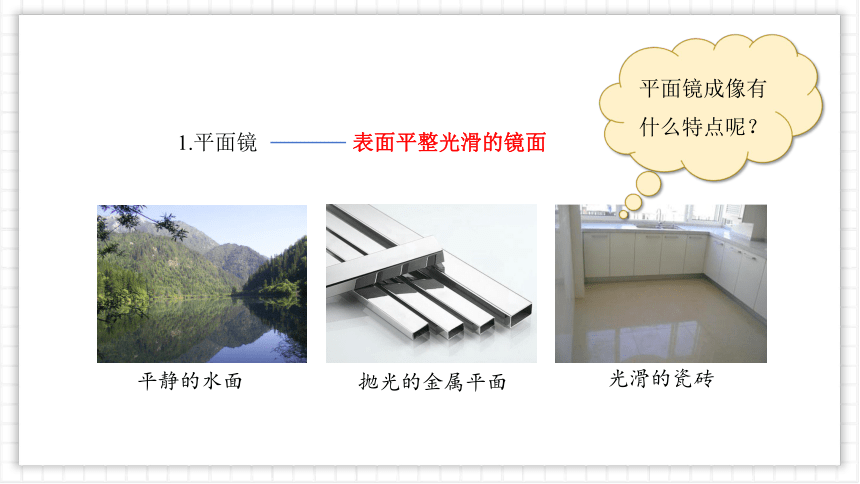

1.平面镜
表面平整光滑的镜面
平静的水面
抛光的金属平面
光滑的瓷砖
平面镜成像有什么特点呢？

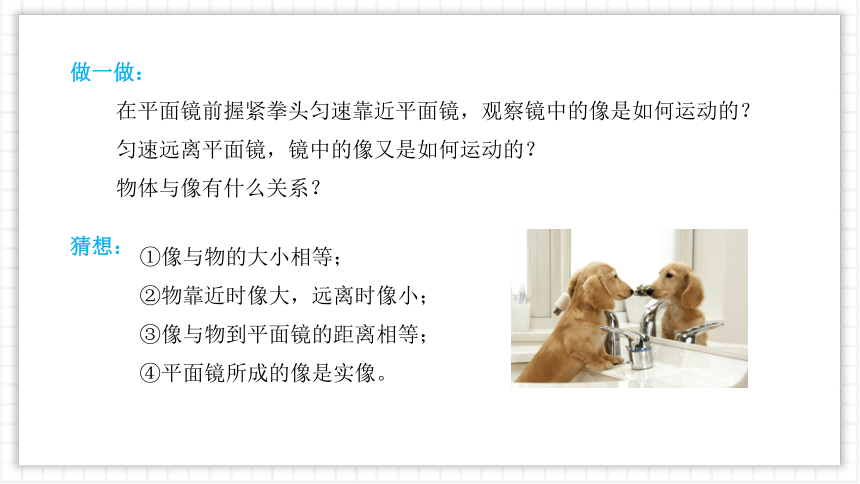

做一做：
在平面镜前握紧拳头匀速面镜，观察镜中的像是如何运动的？
匀速远离平面镜，镜中的像又是如何运动的？
物体与像有什么关系？
①像与物的大小相等；
②物靠近时像大，远离时像小；
③像与物到平面镜的距离相等；
④平面镜所成的像是实像。
猜想：

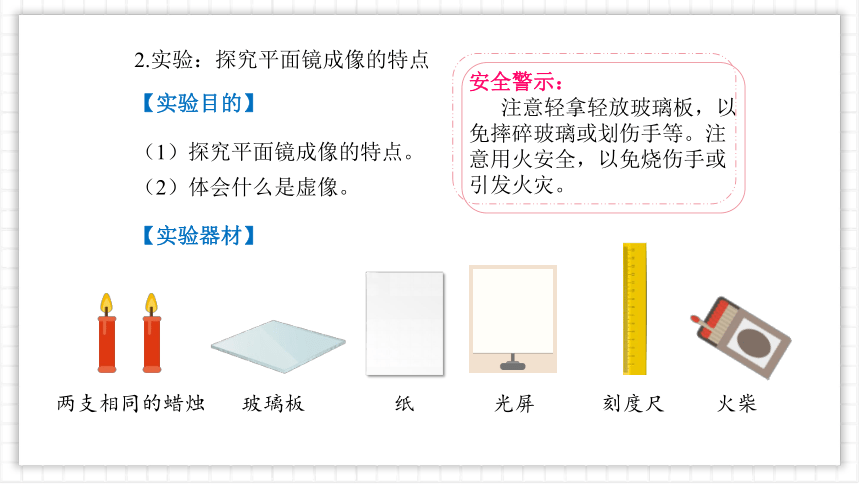

2.实验：探究平面镜成像的特点
【实验目的】
（1）探究平面镜成像的特点。
（2）体会什么是虚像。
【实验器材】
两支相同的蜡烛
玻璃板
纸
光屏
刻度尺
火柴
安全警示：
注意轻拿轻放玻璃板，以免摔碎玻璃或划伤手等。注意用火安全，以免烧伤手或引发火灾。

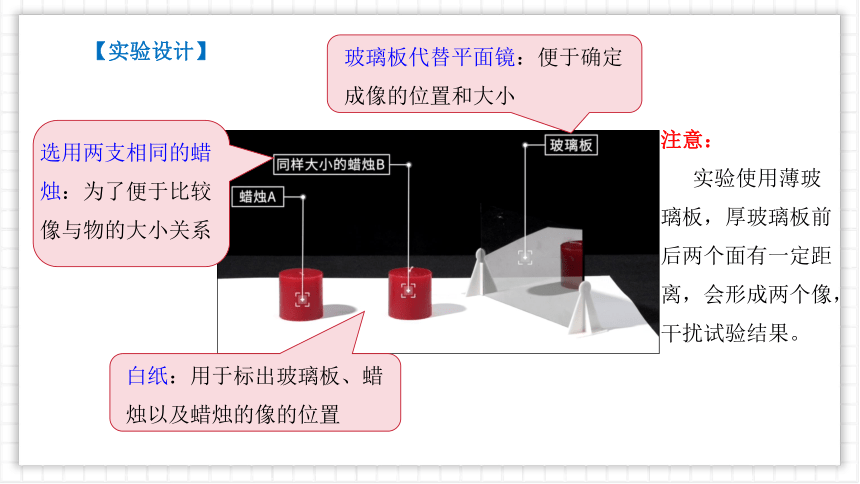

【实验设计】
选用两支相同的蜡烛：为了便于比较像与物的大小关系
玻璃板代替平面镜：便于确定成像的位置和大小
白纸：用于标出玻璃板、蜡烛以及蜡烛的像的位置
注意：
实验使用薄玻璃板，厚玻璃板前后两个面有一定距离，会形成两个像，干扰试验结果。
【实验步骤】

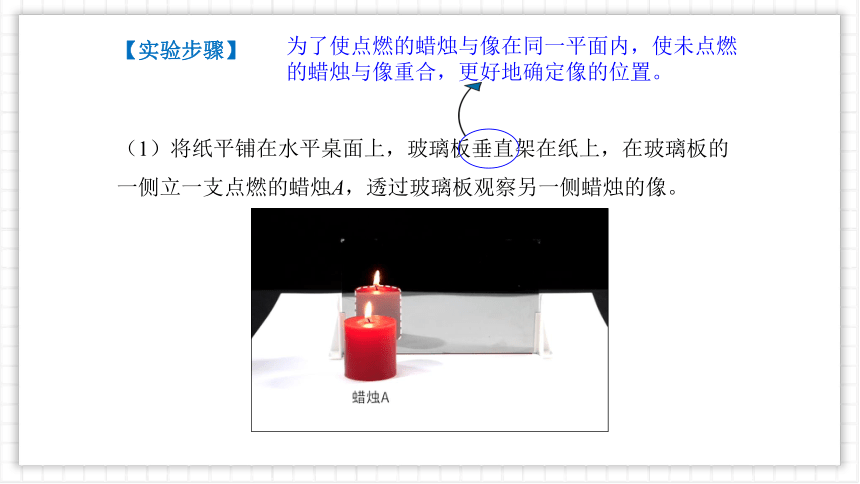

（1）将纸平铺在水平桌面上，玻璃板垂直架在纸上，在玻璃板的一侧立一支点燃的蜡烛A，透过玻璃板观察另一侧蜡烛的像。
为了使点燃的蜡烛与像在同一平面内，使未点燃的蜡烛与像重合，更好地确定像的位置。
【实验步骤】
（2）再把光屏放到像的位置，直接（不透过玻璃板）观察光屏上有无蜡烛的像。
目的：探究像的虚实
实像：由实际光线会聚形成的像；
虚像：由实际光线的反向延长线会聚形成的像。
实像和虚像都能用眼睛直接观察。
【实验步骤】
（3）把另一支形状相同且未点燃的蜡烛B放在像的位置并与像重合（未点燃的蜡烛看起来也有了烛焰）。
等效替代法
【实验步骤】
（4）在纸上描出蜡烛、玻璃板和像的位置，并用直线连接，用刻度尺分别量出蜡烛和像到玻璃板的距离。
【实验步骤】
（5）改变点燃的蜡烛的位置，重复实验。
目的：使结论更具普遍性
视频演示——《平面镜成像的特点》
【实验结论】
平面镜成像的特点：
物体通过平面镜所成的像是正立的虚像；
像与物体的大小相同；
像到平面镜的距离与物体到平面镜的距离相等。
像与物体的连线与平面镜垂直。
即像与物体关于平面镜对称。
【反思交流】
1.实验器材的选择
（1）实验应选用_____的玻璃板，否则像与物到镜面的距离差值较大且会出现两个像。
（2）用玻璃板代替平面镜的原因：__________________。
（3）两支完全相同的蜡烛是为了____________________。（等效替代法）
较薄
便于确定像的位置
比较像与物的大小关系
（4）刻度尺的作用:__________________________。
（5）光屏不能承接到像，说明成的是_____。
2.实验应在_____的环境中进行。
3.玻璃板与水平桌面_____放置，确保物与像重合。
4.多次测量的目的是为了____________。
测量像与物到平面镜的距离
虚像
较暗
垂直
得到普遍结论
【反思交流】
3.平面镜成虚像的原理
如图所示，光源S发出的一部分光经平面镜反射后进入人眼，人依据光沿直线传播的经验，会感觉到这些光是从其反向延长线的交点S'发出的，S'就是S的像。实际上这些光并非从S'发出，因此将S'称为虚像。
虚像用虚线
平面镜成像的特点不仅可用来解释自然现象，还在生产生活中有不少的应用。
1. 平面镜成像
“以铜为镜，可以正衣冠”，从古至今，平面镜都是人们生活的常用品。古人利用铜的光滑表面制作各式各样的铜镜，为我们留下了珍贵的铜镜文物。铜镜一般由含锡量较高的青铜铸造，正面磨砺光亮作为镜面，其成像原理与当今背面镀银或铝的玻璃平面镜成像原理一样。
二、生活中的平面镜
现代生活中各式各样的镜子也普遍利用了平面镜成像的特点。如，牙医用平面镜检查牙齿；视力检查利用平面镜，使得在空间有限的条件下也能达到标准检查距离；房间用平面镜使空间看起来更宽敞。
2. 光污染
人们在生产和生活中越来越多地利用镜子。但是，如果镜子使用不当，也可能造成不良后果。例如，城市里的许多大楼采用玻璃幕墙进行室外装潢，这样会造成一定程度的“光污染”。
生活中有时见到的镜面是弯曲的，如凸面镜和凹面镜，它们统称为曲面镜。曲面镜也是利用光的反射定律成像的。
1. 凸面镜的特点及应用
（1）凸面镜的表面是凸起的，当光线射到凸面镜后，反射光线要向外发散开来，对光线有发散的作用。
曲面镜及其应用
（2）凸面镜的应用
汽车的后视镜和街头路口的反光镜都是凸面镜，凸面镜能起到扩大视野的作用。
2. 凹面镜的特点及应用
（1）凹面镜的表面是凹进去的，能够会聚光线。
当平行光线射到凹面镜后，光会聚于一点（叫焦点）
利用光的可逆性可将焦点发出的光变为平行光
（2）凹面镜的应用
汽车前灯的反光装置、利用凹面制成的太阳灶等。
汽车前灯的反光装置
太阳灶
平面镜成像的原理：
光的反射定律
平面镜成像
平面镜
平面镜：
反射面是平面的镜叫平面镜
生活中平面镜成像现象
平面镜成像的特点
像和物大小相等
平面镜成虚像
像和物到镜面的距离相等
像和物的连线垂直于镜面
课堂小结
1.如图所示,在“探究平面镜成像的特点”实验中,下列说法正确的是( 　)
A.用玻璃板代替平面镜,是为了观察到的蜡烛的像更清晰
B.只要把光屏放在恰当的位置,就能承接到蜡烛的像
C.蜡烛距玻璃板越远,蜡烛的像就越小
D.只把玻璃板向左平移,蜡烛的像的位置不变
D
随堂练习
2.如图所示,白鹭平行于水面飞行,距水面2 m。水中的“白鹭”是　　　 (选填“实”或“虚”)像,它距空中的白鹭　　 m。
虚
4
