2.3 地形图（课件48张）-【中图2024版七上地理高能课件】

(共48张PPT)
中图2024七上地理精品课件
中图版七年级上册
第3节 地形图
第二章 地球和地图
中图2024新版七上地理精讲课堂课件

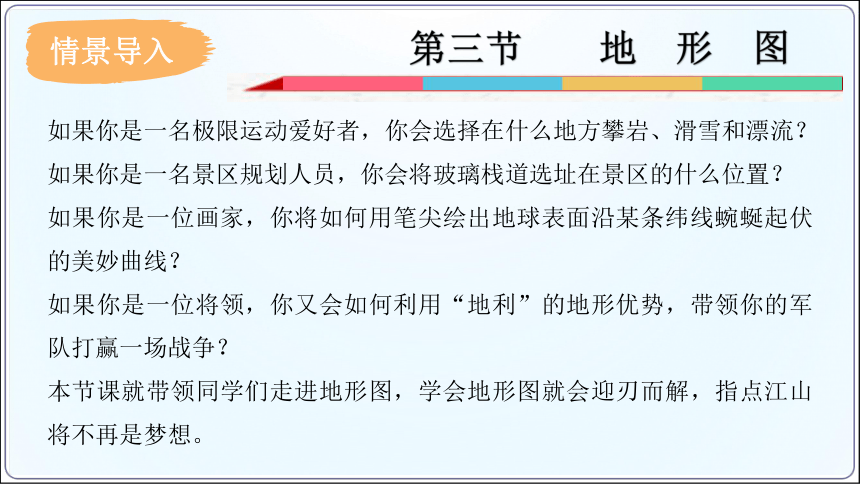

情景导入
如果你是一名极限运动爱好者，你会选择在什么地方攀岩、滑雪和漂流？
如果你是一名景区规划人员，你会将玻璃栈道选址在景区的什么位置？
如果你是一位画家，你将如何用笔尖绘出地球表面沿某条纬线蜿蜒起伏的美妙曲线？
如果你是一位将领，你又会如何利用“地利”的地形优势，带领你的军队打赢一场战争？
本节课就带领同学们走进地形图，学会地形图就会迎刃而解，指点江山将不再是梦想。
第三节 地 形 图

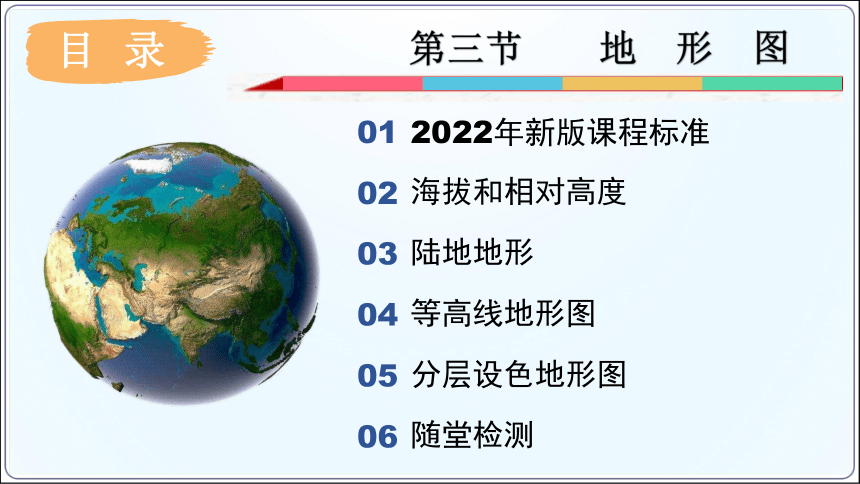

目 录
2022年新版课程标准
01
海拔和相对高度
02
陆地地形
03
等高线地形图
04
分层设色地形图
05
随堂检测
06
第三节 地 形 图
2022年新版课程标准
01

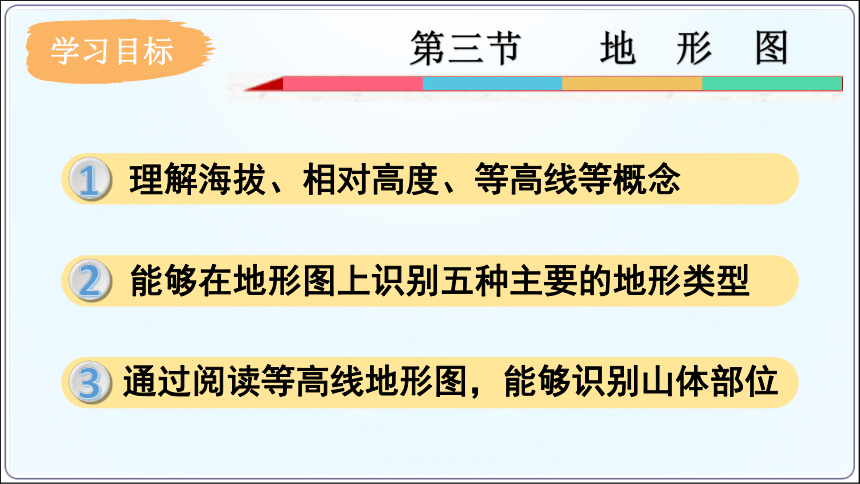

学习目标
理解海拔、相对高度、等高线等概念
1
能够在地形图上识别五种主要的地形类型
2
通过阅读等高线地形图，能够识别山体部位
3
第三节 地 形 图
海拔和相对高度
02

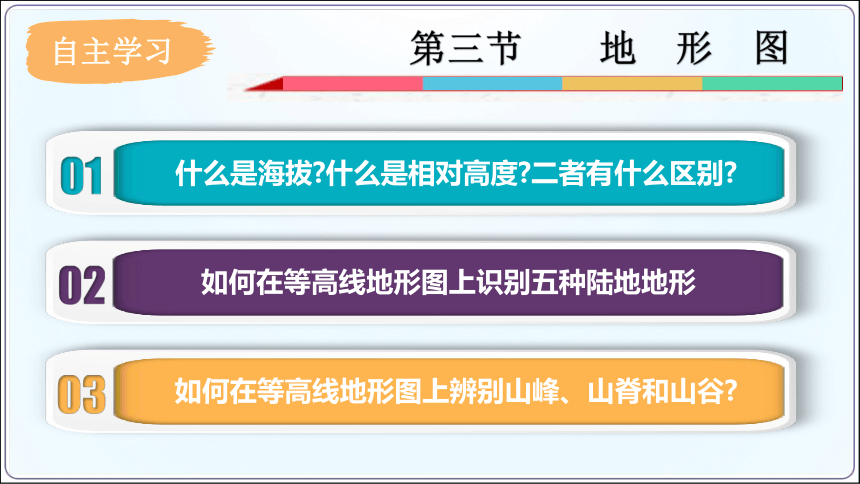

自主学习
什么是海拔 什么是相对高度 二者有什么区别
01
02
如何在等高线地形图上识别五种陆地地形
03
如何在等高线地形图上辨别山峰、山脊和山谷
第三节 地 形 图
学习新知

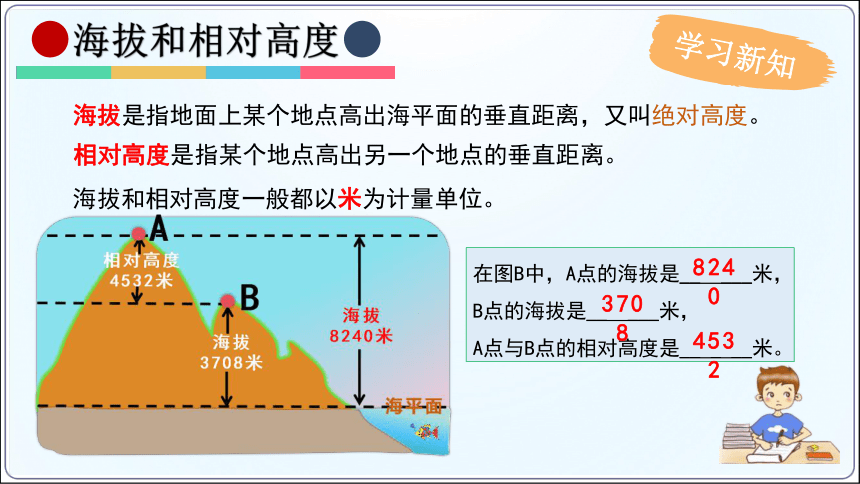

在图B中，A点的海拔是__ ___米，
B点的海拔是__ ___米，
A点与B点的相对高度是__ _ __米。
8240
3708
4532
相对高度是指某个地点高出另一个地点的垂直距离。
海拔和相对高度一般都以米为计量单位。
海拔是指地面上某个地点高出海平面的垂直距离，又叫绝对高度。
海拔和相对高度
学习新知
珠穆朗玛峰与吐鲁番盆地最低点的相对高度是 米
海拔和相对高度
9003.17
陆地地形
03
学习新知
地
表
各
种
各
样
的
形
态
陆地地形
学习新知
地形的基本类型有山地、丘陵、高原、平原和盆地五种。
平原
平原
高原
高原
丘陵
丘陵
山地
山地
盆地
盆地
陆地地形
学习新知
陆地地形
山地
具有耸立的山顶、陡峭的山坡和低缓的山麓，高度和起伏变化都很大，海拔在500米以上，大多呈脉状分布。
峰峦起伏，坡度较陡
学习新知
陆地地形
丘陵
海拔一般在500米以下，地势起伏不大， 坡度和缓，相对高度不超过200米。
起
伏
不
大
，
坡
度
和
缓
学习新知
陆地地形
高原
海拔一般在500米以上，范围宽广、面积较大，外围较陡，顶面起伏较为和缓。
面积宽广，外陡内缓
学习新知
陆地地形
平原
宽广平坦，起伏很小，海拔一般在200 米以下。
宽广平坦，起伏很小
学习新知
陆地地形
盆地
周围高，中间低，周围是山地或高原， 中间是平原或丘陵。
中间崎岖
四周较高
实践活动
高原和平原、平原和盆地、山地和高原在海拔、地表形态等方面有什么相同点和不同点
合作探究
①高原和平原 的共同点：地面平坦，起伏小。
高原和平原 的不同点：高原的海拔1000米以上，平原的海拔在200米以下。高原的边缘通常较为陡峭，而平原则更为宽广平坦。
②平原和盆地 的相同点：地势相对平坦。
平原和盆地 不同点：平原的海拔在200米以下，地貌宽广平坦，而盆地的四周高，中间低，中部平坦。
③山地和高原 的相同点：海拔都在500米以上。
山地和高原 的不同点：高原地面平坦，略有起伏，而山地则高低起伏大，有山有谷。
学习新知
地形 高原 山地 丘陵 平原 盆地
海拔高度
地面 起伏程度
500米以上
外围较陡
内部和缓
500米以上
200-500米
200米以下
不定
峰峦起伏
坡度较陡
起伏不大
坡度和缓
宽广平坦
起伏很小
周围高
中间低
陆 地 地 形 (基本 5 种类型)
知识小结
等高线地形图
04
学习新知
等高线地形图
地球表面高低不平，地形类型多种多样，那么,怎样在平面的地图上表示出地表的高低起伏和各种地形类型呢
等高线地形图可以在平上概略地表示地面的起伏状况。
学习新知
等高线地形图
等高线：在地图上，把一个区域内海拔相同的各点的连线称为等高线。
等高线地形图：将多条等高线按一定比例缩小后投影到平面上，就可以绘制出等高线地形图。
200米
150米
100米
海拔高度
等深线：把海洋中深度相同的各点连接成线。
学习新知
等高线地形图
1.等高线闭合，不相交。
2.同线等高。
3.同图等距。
等高线的特点
250
200
150
100
300
100
150
200
250
300
（m）
学习新知
等高线地形图
陡坡等高线密集
缓坡等高线稀疏
坡陡
坡缓
陡坡和缓坡
拓展延伸
等高线地形图
学习新知
等高线地形图
地形部位有山峰、山脊、山谷、鞍部和陡崖五种。
山峰
山峰
山峰
山脊
山脊
山谷
山谷
鞍部
鞍部
陡崖
陡崖
学习新知
山峰
等高线地形图
学习新知
山脊
等高线向低处凸出，
地势中间高，两侧低
等高线地形图
学习新知
山谷
等高线最弯处向高处凸出，
地势中间低，两侧高
等高线地形图
学习新知
陡崖
多条等高线重合的地方，
并呈锯齿状
等高线地形图
学习新知
鞍部
两个相邻山顶的中间部分
等高线地形图
山地不同部位等高线地形图的判读方法
中部高,两边低,等高线向海拔低处凸
呈闭合状态,中间高,四周低
中部低,两边高,等高线向海拔高处凸
相邻两座山峰之间的连接部分
多条等高线重合在一起
知识小结
小试牛刀
合作探究
甲乙哪条登山路线省力些？为什么？
甲省力。
因为甲路线上的等高线稀疏，是缓坡。
陡密疏缓
小试牛刀
合作探究
2.山脊与山谷的区分
(1)山脊等高线的特点是一组等高线向海拔低的方向凸出,而山谷是一组等高线向海拔高的地方凸出。
(2)凸出的等高线上的一个点上,向两侧延伸,两侧低的是山脊(甲);两侧高的是山谷(乙)。
(3)河流流经的地区是山谷,河流的分水岭是山脊,图中a为山脊,b为山谷。
小试牛刀
合作探究
图中字母表示的地形部位是什么？
A——陡崖
B——鞍部
C——山谷
D——山脊
E——山峰
分层设色地形图
05
学习新知
在等高线地形图上，以一定次序的颜色、色调的变化来显示地势的起伏，这样的地图就是分层设色地形图。
分层设色地形图
学习新知
● 绿色：平原
● 黄色：高原、山地、丘陵
● 褐色：高山
● 白色：冰川
● 蓝色：海洋
分层设色地形图
根据不同的颜色来判断地形
分层设色地形图的优点是醒目，而且有立体感
拓展延伸
分层设色地形图
如何阅读分层设色地形图？
①先阅读“海高陆深”表，明确每种颜色
表示的陆地高度和海洋深度。
②依据“海高陆深”表，确定一个
地区的地势状况。
③依据“海高陆深”表，和分层
设色地形图上的注记，确定地形类型。
地形剖面图是按一定比例沿着地表某一方向所做的垂直断面图，它能更直观地显示垂直方向的地面起伏和坡度陡缓。地形剖面图是在等高线地形图的基础上绘制的。它的绘制步骤是：先按一定比例绘出某地形区的等高线地形图，在特定方向上画一条剖面线；然后将剖面线与等高线的交点一一投射到间隔高度相同的平行线上，得到不同的交点，把这些点用平滑曲线依次连接起来，这个地形区剖面线位置的地形剖面图就绘好了。
拓展延伸
注：等深线指水域中深度相等的各点的连线。
随堂检测
06
随堂检测
我国西部山区某地甲村地势险峻，村民进出需沿陡峭的山路攀爬，交通不便导致贫困，2020年该村整体异地搬迁。图为甲村周边地区等高线地形示意图。完成下面小题。
1．搬迁前，村民从乙地回甲村，需要攀爬的相对高度约为（ ）
A．590米 B．720米
C．880米 D．1160米
2．图中①②两线表示的地形部位分别是（ ）
A．①是山脊②是山脊
B．①是山谷②是山谷
C．①是山脊②是山谷
D．①是山谷②是山脊

随堂检测
辽宁省某校地理小组开展制作山体模型、绘制与观察等高线地形图活动。结合图文资料，回答下列问题。材料：染色水、标注刻度的透明塑料盒、黏土、喷壶等
第一步：制作山体模型（图1）
(1)图2是某同学绘制等高线地形图过程的照片，正确排序是② （填序号）。
第二步：绘制等高线地形图
(2)注水时观察到水流汇集的
山体部分是 。
②①④③
山谷
随堂检测
第三步：观察等高线地形图（对比图1、图3）
(3)图3是标注了地图“语言”的等高线地形图，其中缺少 （比例尺/方向/图例）。
(4)河流A的大致流向是 。
(5)连接两村的拟建公路中，线路②比线路①等高线稀疏，坡度较 。
西北流向东南
缓
课堂小结
等高线地形图的地形部位
地 形 图
海拔和相对高度
定义：含义
计算方法
常见的地形类型
地形的概念
地形五种形态
五种地形的特点
等高线地形图
等高线的含义
如何绘制等高线
分层设色地形图
分层设色地形图
地形剖面图
谢谢
