欧姆定律 课件

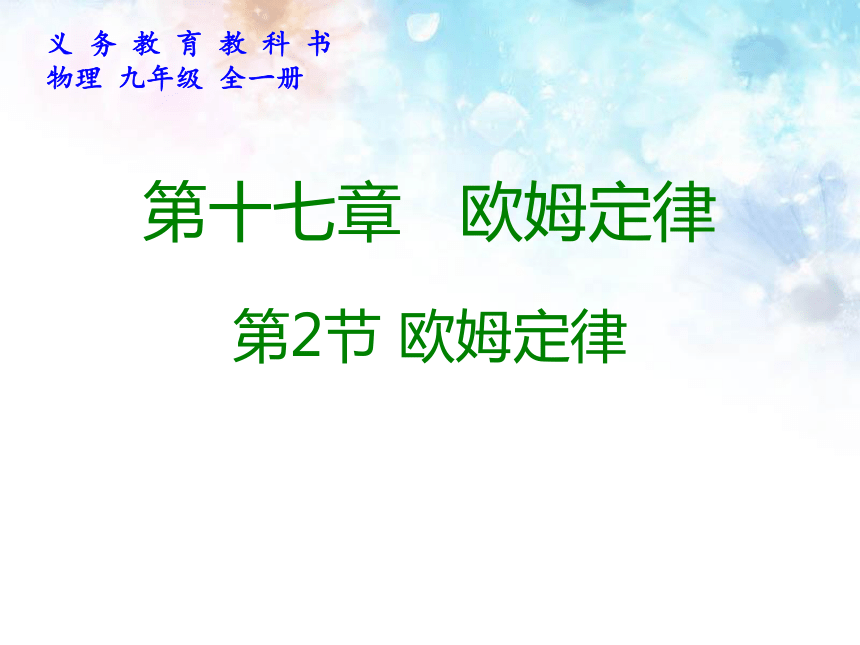

课件23张PPT。第2节 欧姆定律第十七章 欧姆定律义 务 教 育 教 科 书

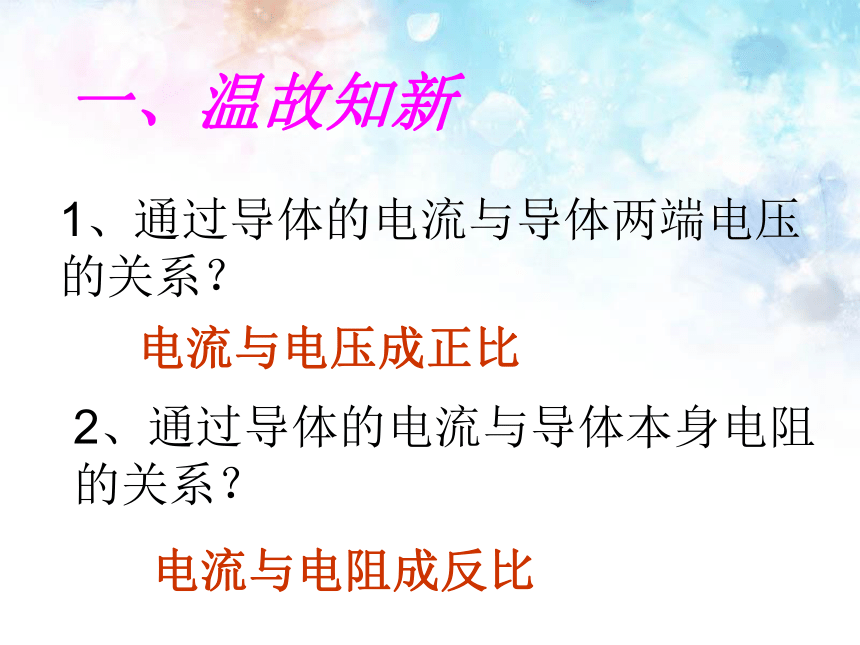

物理 九年级 全一册一、温故知新 1、通过导体的电流与导体两端电压
的关系？电流与电压成正比2、通过导体的电流与导体本身电阻

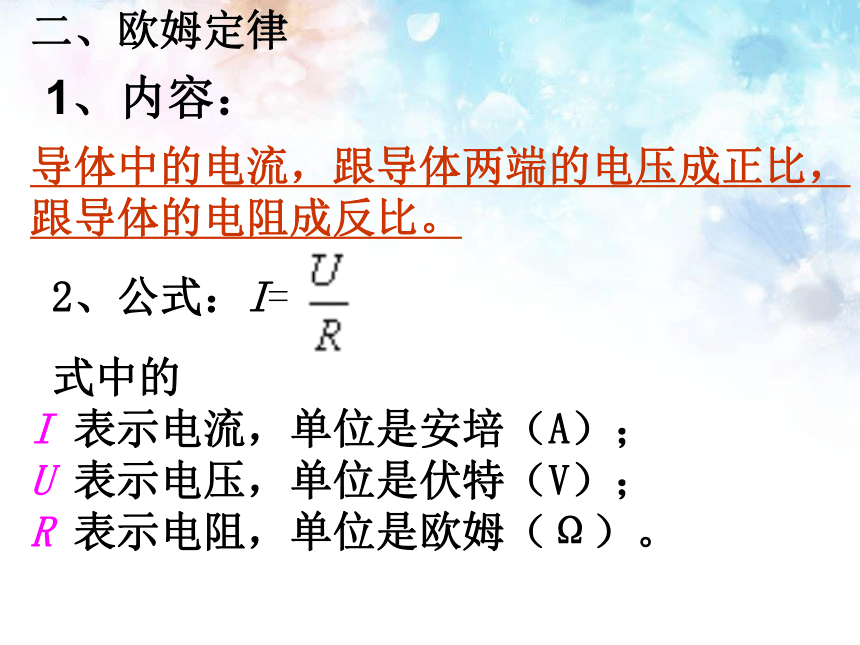

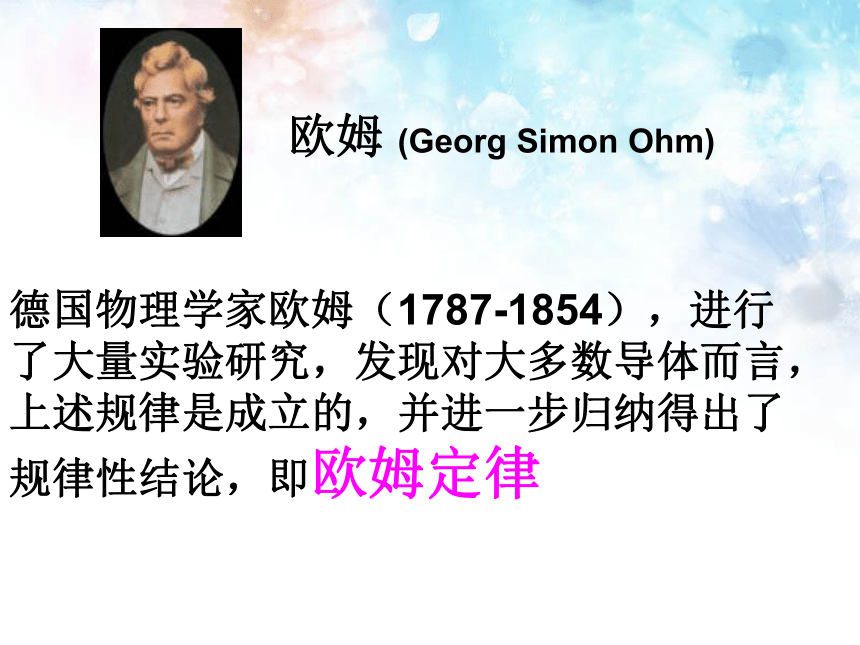

的关系？电流与电阻成反比德国物理学家欧姆（1787-1854），进行了大量实验研究，发现对大多数导体而言，上述规律是成立的，并进一步归纳得出了规律性结论，即欧姆定律欧姆 (Georg Simon Ohm)导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。二、欧姆定律2、公式：I= 式中的
I 表示电流，单位是安培（A）；
U 表示电压，单位是伏特（V）；

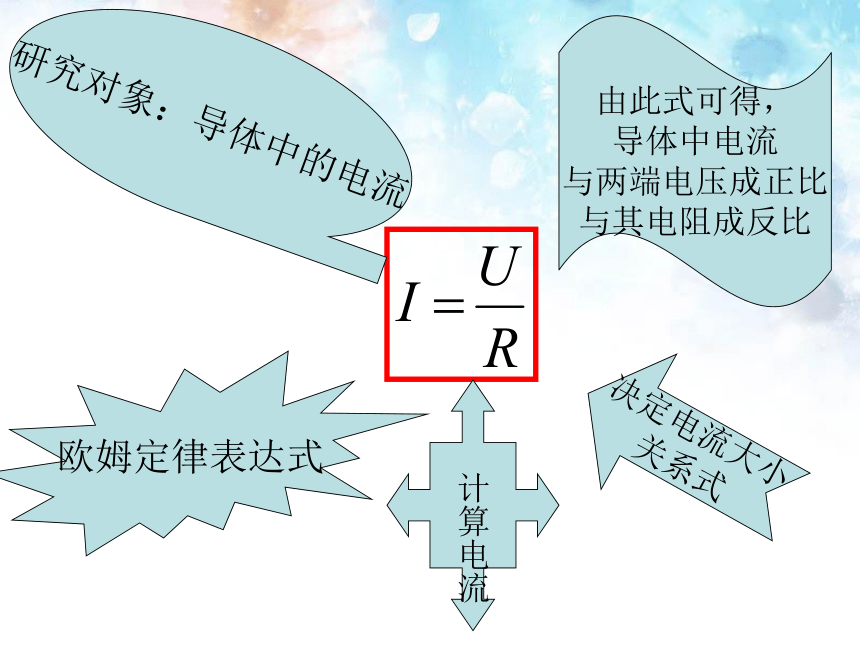

R 表示电阻，单位是欧姆（Ω）。 1、内容：欧姆定律表达式研究对象：导体中的电流由此式可得，
导体中电流
与两端电压成正比
与其电阻成反比决定电流大小

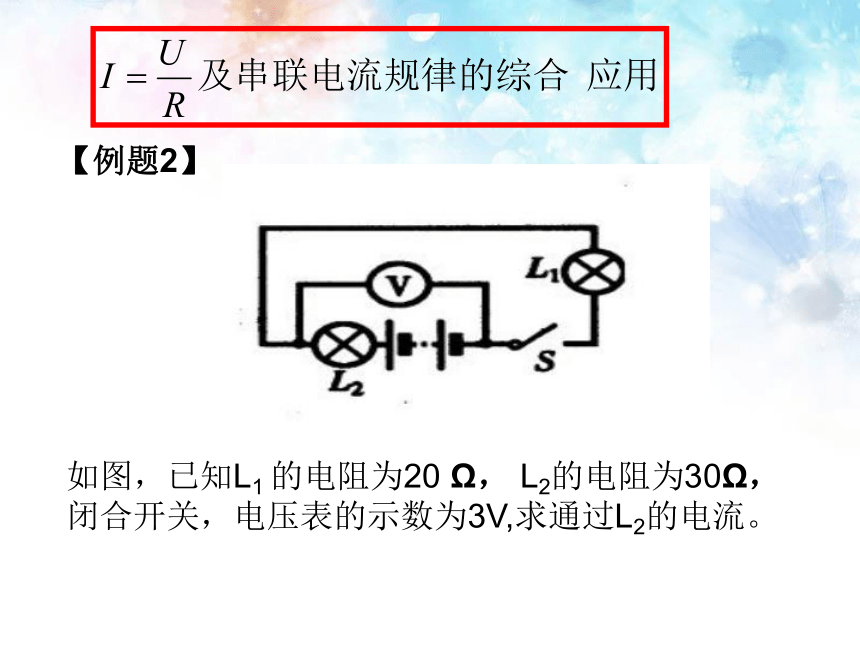

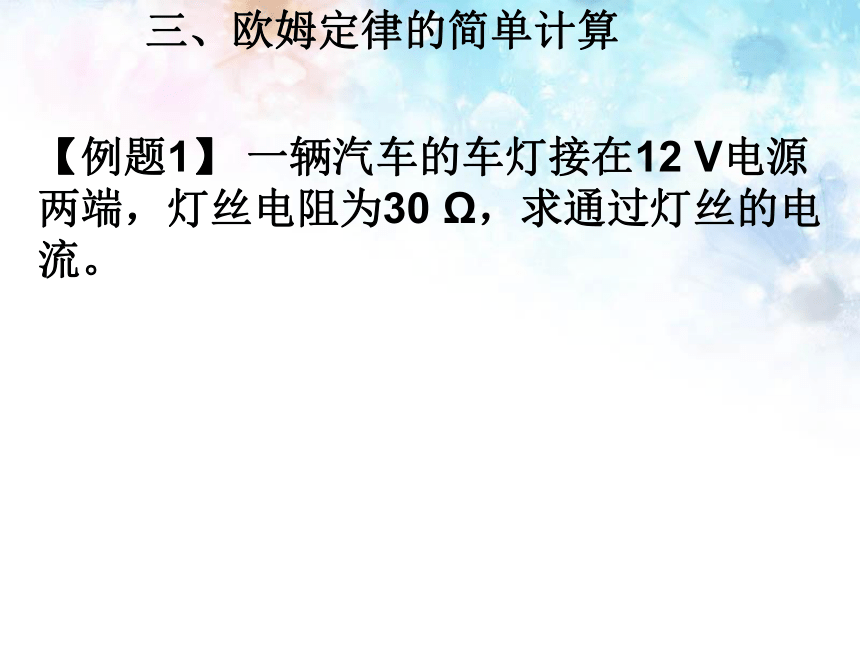

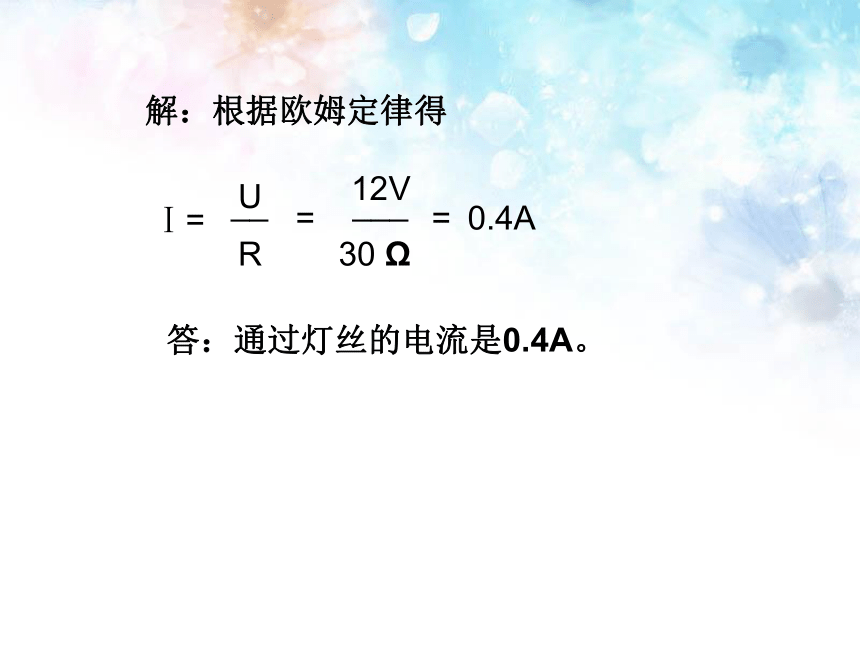

关系式计算电流三、欧姆定律的简单计算【例题1】 一辆汽车的车灯接在12 V电源两端，灯丝电阻为30 Ω，求通过灯丝的电流。 解：根据欧姆定律得Ⅰ=U__R=12V___30 Ω=0.4A答：通过灯丝的电流是0.4A。 如图，已知L1 的电阻为20 Ω， L2的电阻为30Ω，

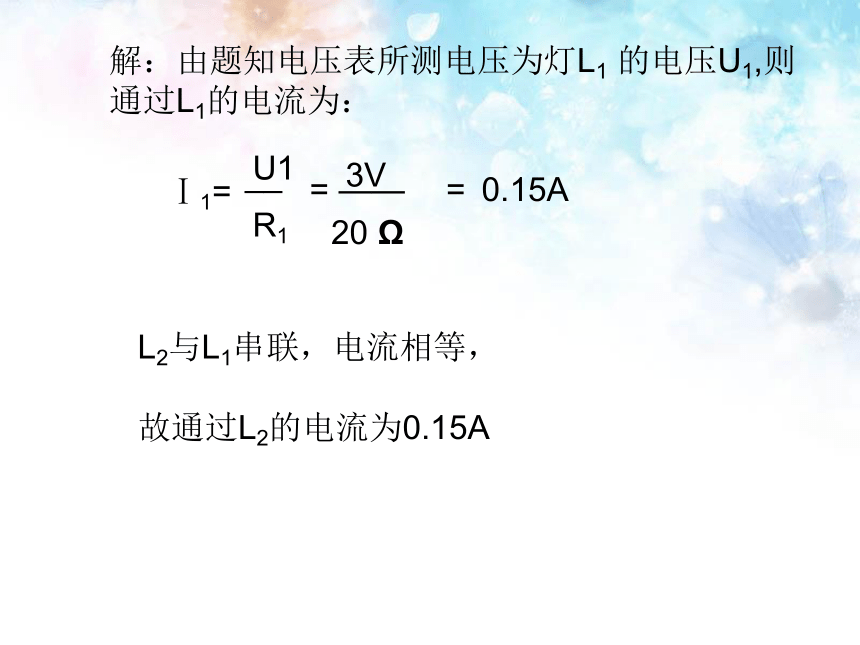

闭合开关，电压表的示数为3V,求通过L2的电流。【例题2】解：由题知电压表所测电压为灯L1 的电压U1,则
通过L1的电流为：Ⅰ1=U1__R1=3V20 Ω=0.15A——L2与L1串联，电流相等，
故通过L2的电流为0.15A
如图，已知电源电压为7.5V，
L2的电阻为30Ω，
闭合开关，电压表的示数为3V,
求通过L1的电流。【例题3】小提示：解：由题知， L2两端电压
U2=U-U1=7.5V-3V=4.5V
则通过L2的电流为
Ⅰ2=U2__R2=4.5V30Ω=0.15A——L1与L2串联，电流相等，故通过L1的电流为0.15A.
公式的对应性欧
姆
定
律
U 、R、I必须对应的是同一段电路（同一个元件）同一状态的电压、电阻、电流。例如：RUIR灯U灯I灯三、欧姆定律的简单计算【例题4】 如图所示，闭合开关后，电压表的示数为6 V，电流表的示数为0.3 A，求电阻R的阻值。 欧
姆
定
律
变形式——该只用于计算导体电阻，
非电阻决定式，导体电阻
与所加电压、通过的电流无关。已知：U=6V,I=0.3A
求：R.解：根据欧姆定律的变形公式得
答：电阻值是20欧姆。R=U__Ⅰ=6V__0.3A=20 Ω由图可知（ ）A、导体的电阻为5 ΩB、导体的电阻为0.2 ΩC、导体的电阻随导体
两端电压的增大而增大D、导体两端的电压是0V时，
导体的电阻是0 Ω欧
姆
定
律
公式的变形U=IR主要用于已知电压和电流求电阻.__主要用于已知电流和电阻求电压.拓展：能否说电压与电流成正比呢？拓展：能否说电阻与电压成正比，与电流成反比呢？例5：定值电阻R1和R2的电流随其两端电压变化的I-U图线如下图所示，则依图可以判定（ ）R1>R2
R1R1=R2
无法比较0UR1R2IB提问：1、两条过原点倾斜直线反映
了什么结论？
2、直线上任一点的横坐标与纵坐标
的比是什么？0UR1R2IR1>R2
R1R1=R2
无法比较请同学们谈谈学习后的感受：
这节课———
我学会了……
我最大的收获是……
我的困惑还有……
1.欧姆定律：通过导体的电流，跟导体两端的电压成正比,跟导体的电阻成反比.
2.表达式:I=
3.变形公式：U=IR R=布置作业：
教材第79页“动手动脑学物理”第1、2、
3题。
