MICROSCOPE
第二章 认识细胞
七年级上册·人教版
1.2.1
学习使用显微镜
1. 掌握显微镜的构造和各部分的功能。
2. 学会并规范使用显微镜，能翻到清晰的物像。
3. 认同显微镜的重要作用，爱护显微镜。

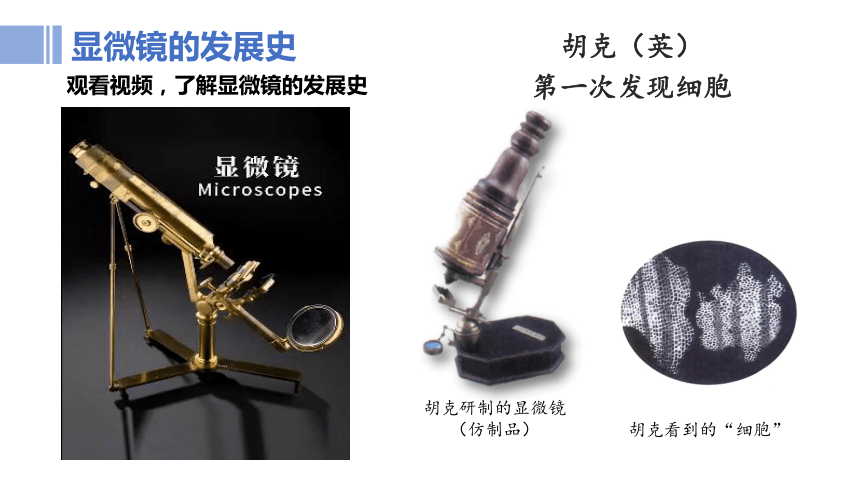

显微镜的发展史
胡克研制的显微镜
（仿制品）
胡克看到的“细胞”
胡克（英）
第一次发现细胞
观看视频，了解显微镜的发展史
显微镜下的魔法时刻
显微镜下的魔法时刻
为什么显微镜有如此强大的功能？一起学习其构造吧

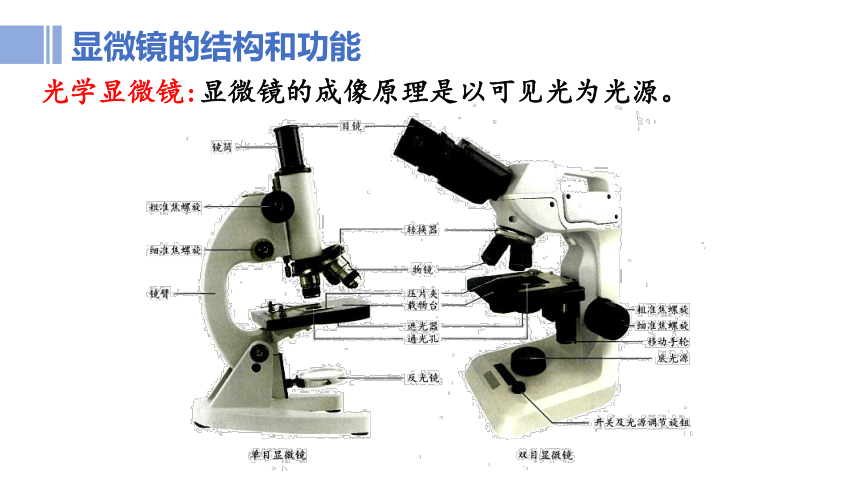

显微镜的结构和功能
光学显微镜:显微镜的成像原理是以可见光为光源。
镜座 镜柱
载物台 镜臂 镜筒
支持部分
目镜 物镜 反光镜
光学部分
转换器 遮光器
粗准焦螺旋
细准焦螺旋
调节部分
显微镜的结构

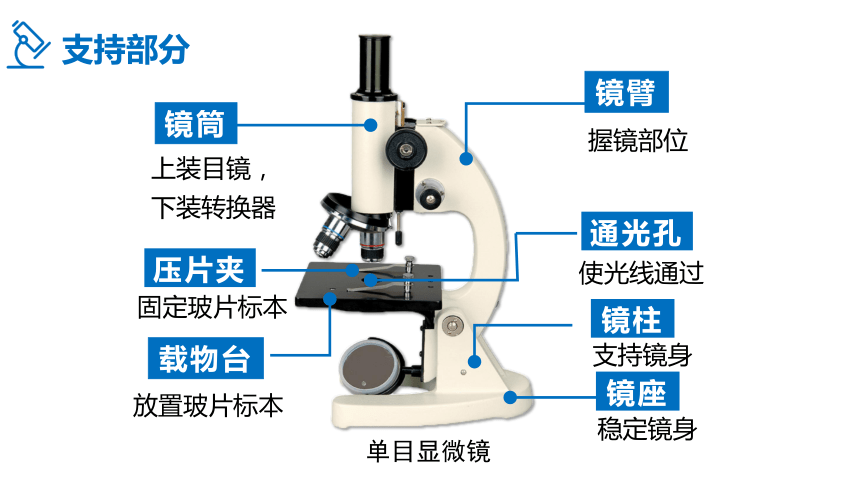

支持部分
上装目镜，下装转换器
镜筒
握镜部位
镜臂
放置玻片标本
载物台
固定玻片标本
稳定镜身
镜座
镜柱
支持镜身
压片夹
使光线通过
通光孔
单目显微镜

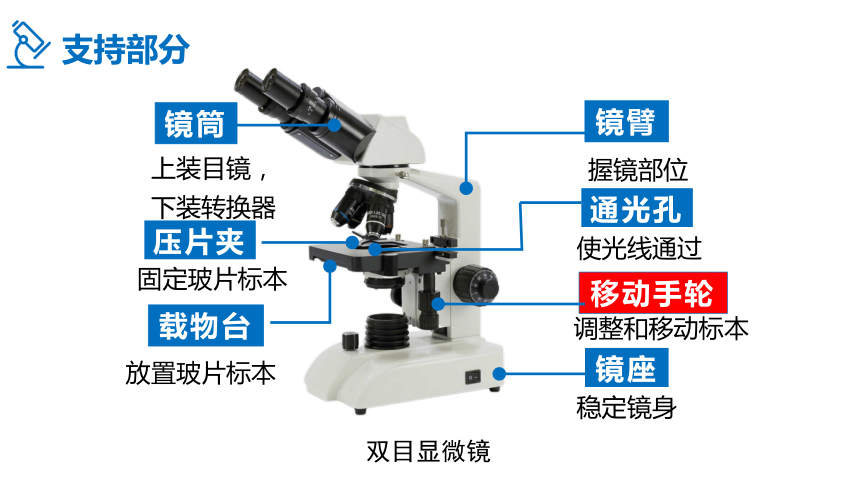

支持部分
调整和移动标本
移动手轮
握镜部位
镜臂
放置玻片标本
载物台
固定玻片标本
稳定镜身
镜座
压片夹
通光孔
双目显微镜
上装目镜，下装转换器
镜筒
使光线通过
特点：无螺纹，目镜越长,放大倍数越小
作用：放大物像。
上面标明的数字“5X、10X”表示目镜的放大倍数
光学部分——目镜
光学部分——物镜
特点：有螺纹，物镜越长,放大倍数越大
作用：放大物像。
上面标明的数字“4X、10X、40X”表示物镜的放大倍数
低倍镜
高倍镜
问题1.与放大物像有关的有哪些结构？
目镜越长,放大倍数越小
显微镜放大倍数=
目镜放大倍数×物镜放大倍数
目镜
无螺纹
物镜
有螺纹
物镜越长,放大倍数越大
低倍镜
高倍镜
低倍镜
高倍镜
问题2：低倍镜和高倍镜下视野里有什么区别？
倍数 细胞体积 细胞数目 视野亮度 视野范围
小
大
小
多
亮
大
大
少
暗
小
牛刀小试：
1 2 3 4 5
① ② ③ ④
(1)图中倍数最大的目镜和物镜分别是 和 ；
(2)若要观察到最多的细胞，则选择 和 ；
(3)这组镜头物像放大了 倍。
5
④
①
1
20
光学部分——反光镜
特点：光线强时,用平面镜，光线弱时,用凹面镜。
作用：反射光线，调节光线的强弱。
光源调节按钮
底光源
反光镜
平面镜
凹面镜
作用：大幅度升降镜筒,看清物像。
粗准焦螺旋
细准焦螺旋
作用：小幅度升降镜筒,使物像更加清晰。
（高倍镜下，只能调细准焦螺旋）
细准焦螺旋
粗准焦螺旋
调节部分
顺时针旋转，下降镜筒
逆时针旋转，上升镜筒
物镜
粗准焦螺旋
载物台
细准焦螺旋
安放和转换不同倍数的物镜
转换器
调节部分
遮光器
调节部分
遮光器
作用：调节光线强弱。
光线强时，用小光圈，
光线弱时，用大光圈。
遮光器
光 圈
问题3.与调节光线有关的有哪些结构？
遮光器
光 圈
光线强用小光圈，平面镜；
光线弱用大光圈，凹面镜
反光镜
两人对学：说出下列各序号代表的结构名称。
目镜
物镜
粗准焦螺旋
细准焦螺旋
反光镜
1
2
3
4
5
6
7
8
9
10
11
12
13
镜筒
镜臂
转换器
通光孔
压片夹
载物台
遮光器
镜座
通光孔
光源调节按钮
粗准焦螺旋
细准焦螺旋
转换器
遮光器
载物台
双目显微镜
目镜
物镜
压片夹
移动手轮
底光源
挑战自我：说出显微镜的结构名称。
