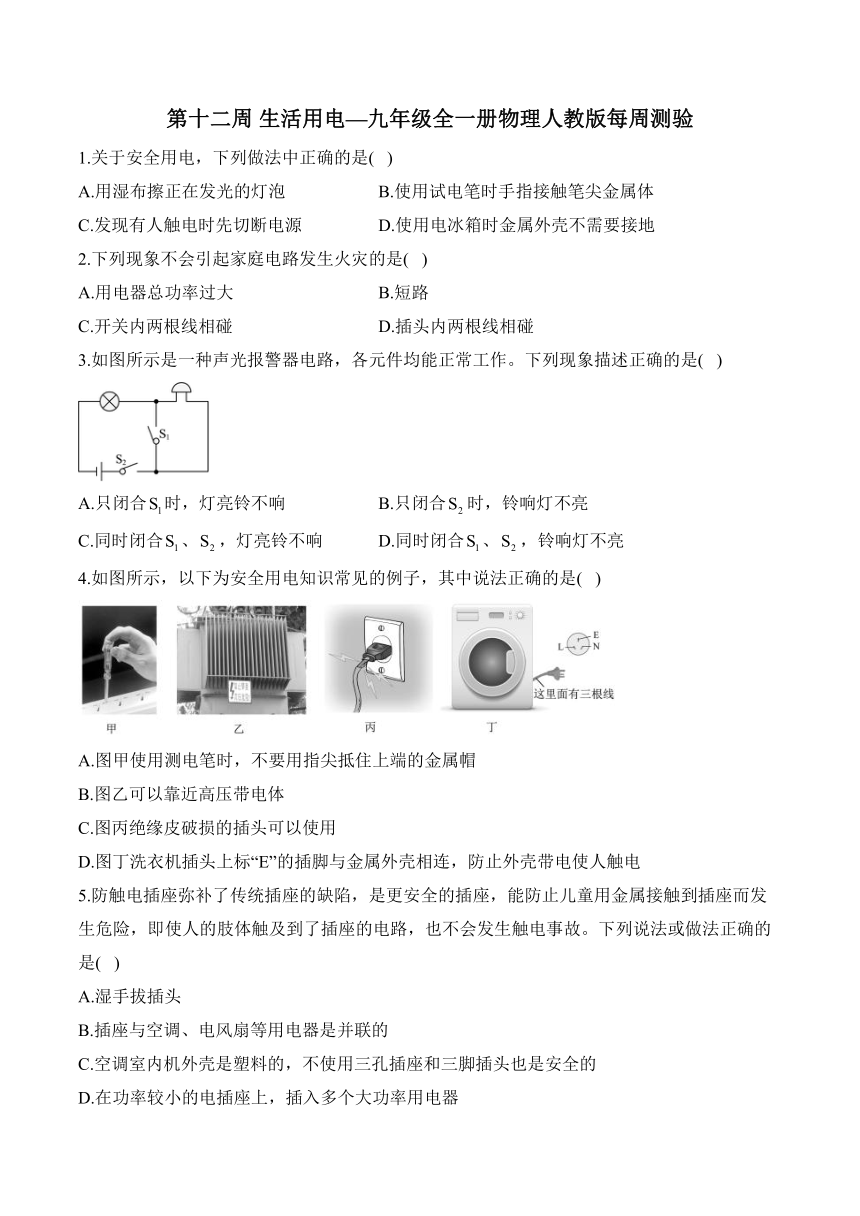

第十二周 生活用电—九年级全一册物理人教版每周测验
1.关于安全用电，下列做法中正确的是( )
A.用湿布擦正在发光的灯泡 B.使用试电笔时手指接触笔尖金属体
C.发现有人触电时先切断电源 D.使用电冰箱时金属外壳不需要接地
2.下列现象不会引起家庭电路发生火灾的是( )
A.用电器总功率过大 B.短路
C.开关内两根线相碰 D.插头内两根线相碰
3.如图所示是一种声光报警器电路，各元件均能正常工作。下列现象描述正确的是( )
A.只闭合时，灯亮铃不响 B.只闭合时，铃响灯不亮
C.同时闭合、，灯亮铃不响 D.同时闭合、，铃响灯不亮
4.如图所示，以下为安全用电知识常见的例子，其中说法正确的是( )
A.图甲使用测电笔时，不要用指尖抵住上端的金属帽
B.图乙可以靠近高压带电体
C.图丙绝缘皮破损的插头可以使用
D.图丁洗衣机插头上标“E”的插脚与金属外壳相连，防止外壳带电使人触电
5.防触电插座弥补了传统插座的缺陷，是更安全的插座，能防止儿童用金属接触到插座而发生危险，即使人的肢体触及到了插座的电路，也不会发生触电事故。下列说法或做法正确的是( )
A.湿手拔插头
B.插座与空调、电风扇等用电器是并联的
C.空调室内机外壳是塑料的，不使用三孔插座和三脚插头也是安全的
D.在功率较小的电插座上，插入多个大功率用电器

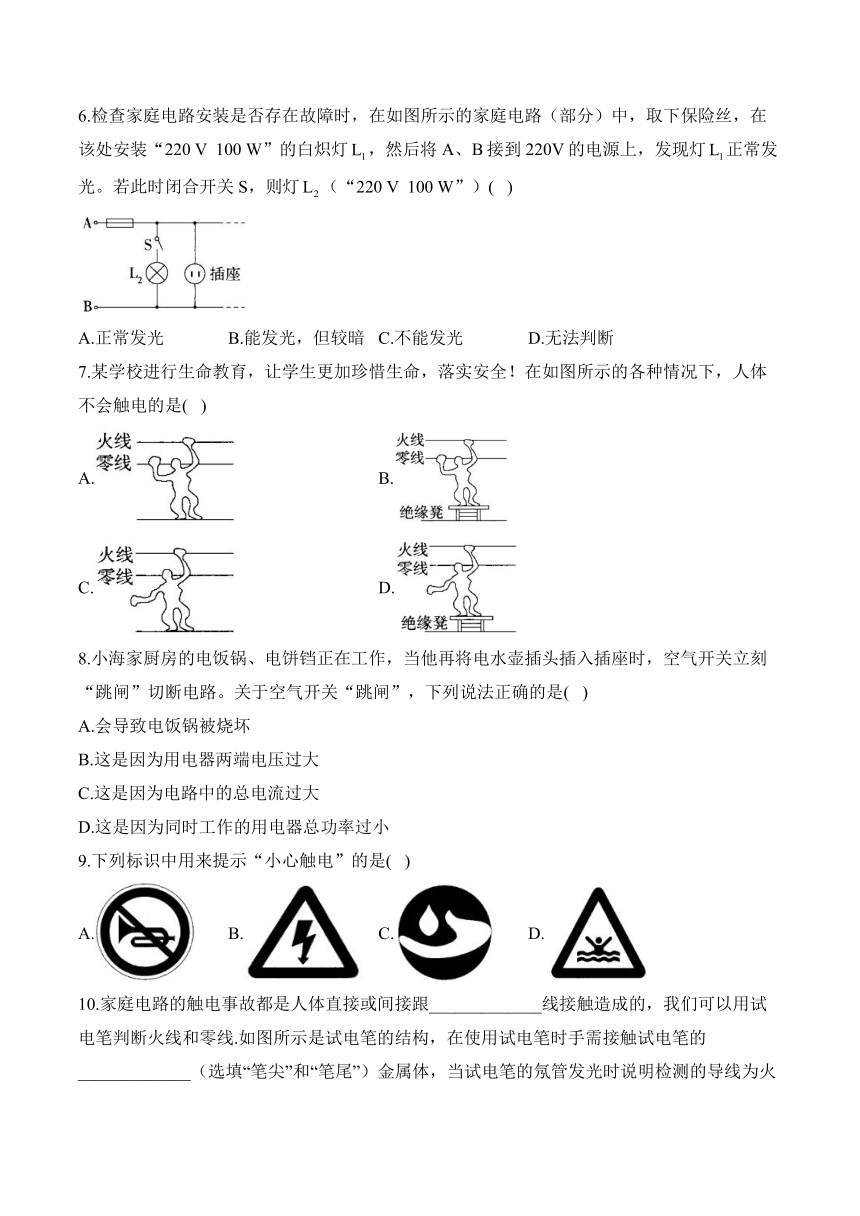

6.检查家庭电路安装是否存在故障时，在如图所示的家庭电路（部分）中，取下保险丝，在该处安装“220 V 100 W”的白炽灯，然后将A、B接到220V的电源上，发现灯正常发光。若此时闭合开关S，则灯（“220 V 100 W”）( )
A.正常发光 B.能发光，但较暗 C.不能发光 D.无法判断
7.某学校进行生命教育，让学生更加珍惜生命，落实安全！在如图所示的各种情况下，人体不会触电的是( )
A. B.
C. D.
8.小海家厨房的电饭锅、电饼铛正在工作，当他再将电水壶插头插入插座时，空气开关立刻“跳闸”切断电路。关于空气开关“跳闸”，下列说法正确的是( )
A.会导致电饭锅被烧坏
B.这是因为用电器两端电压过大
C.这是因为电路中的总电流过大
D.这是因为同时工作的用电器总功率过小
9.下列标识中用来提示“小心触电”的是( )
A. B. C. D.
10.家庭电路的触电事故都是人体直接或间接跟_____________线接触造成的，我们可以用试电笔判断火线和零线.如图所示是试电笔的结构，在使用试电笔时手需接触试电笔的_____________（选填“笔尖”和“笔尾”）金属体，当试电笔的氖管发光时说明检测的导线为火线，这时检测者（选填“会”或“不会”）发生触电事故，原因是_____________。
11.对人体而言，安全电压为__________V，家庭电路中，电冰箱与电视机是__________的（选填“串联”或“并联”）。
12.如图所示三脚插头上的三个金属插脚分别与导线①、②、③连通，为了检测E插脚与导线①是否相连，请将图中的实物图连接起来，闭合开关后，若观察到_______现象，说明导线①接到E插脚上。
第12题图 第13题图
13.如图，引起家庭电路电流过大的原因：甲是________；乙是________。
14.请阅读《空气开关和漏电保护器》并回答问题。
空气开关和漏电保护器
电的广泛使用方便了人类，也带来很大隐患。我国家庭电路电压220 V，还有工厂使用电压为380 V等更高的动力电，这些都远高于36 V（人体安全电压）。为了使人们能够安全地利用电能，空气开关和漏电保护器等保护装置应运而生。
空气开关，是一种只要电路中电流超过额定电流就会自动断开的开关，能在电路或电气设备发生短路、严重过载时进行保护。当线路发生一般性过载时，电流能使空气开关上的热元件产生一定热量，促使双金属片受热向上弯曲，推动杠杆使搭钩与锁扣脱开，切断电源。当线路发生短路或严重过载时，电磁脱扣器产生足够大的吸力，切断电源。

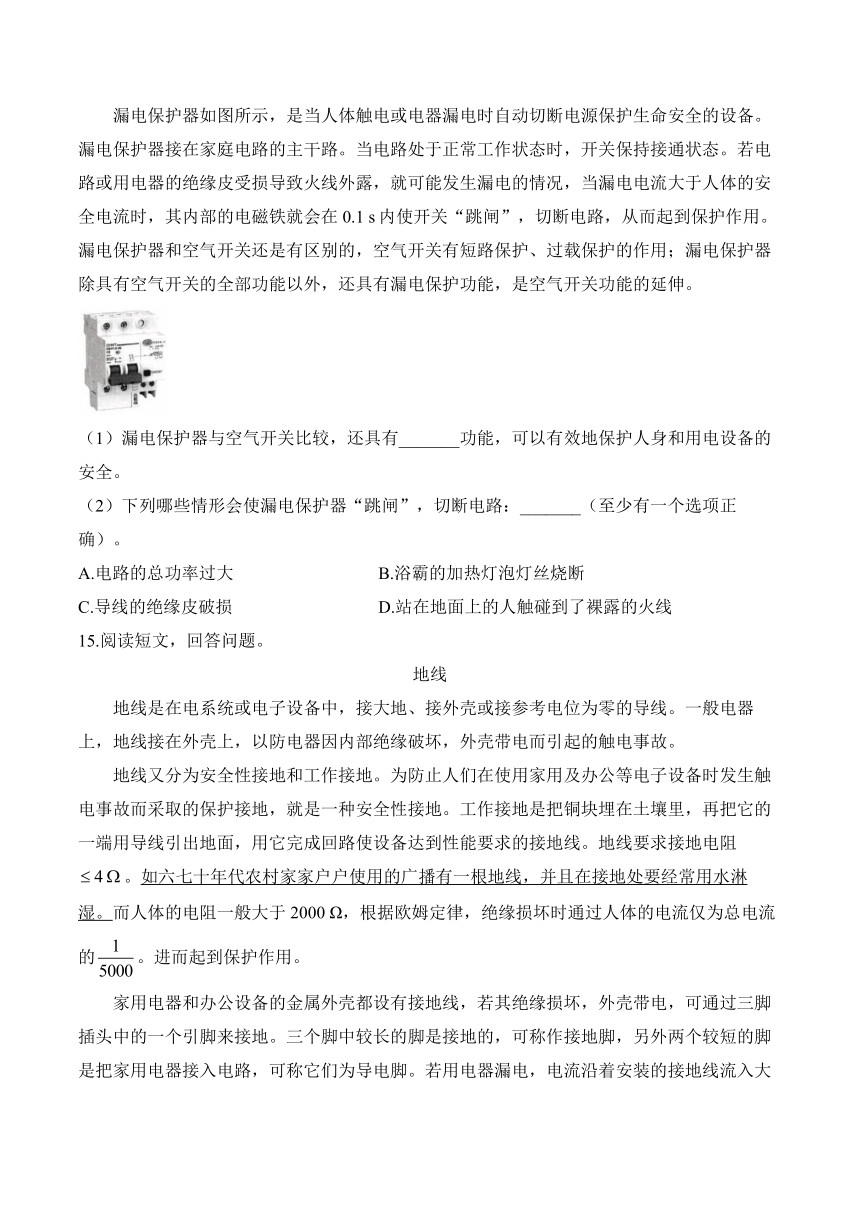

漏电保护器如图所示，是当人体触电或电器漏电时自动切断电源保护生命安全的设备。漏电保护器接在家庭电路的主干路。当电路处于正常工作状态时，开关保持接通状态。若电路或用电器的绝缘皮受损导致火线外露，就可能发生漏电的情况，当漏电电流大于人体的安全电流时，其内部的电磁铁就会在0.1 s内使开关“跳闸”，切断电路，从而起到保护作用。漏电保护器和空气开关还是有区别的，空气开关有短路保护、过载保护的作用；漏电保护器除具有空气开关的全部功能以外，还具有漏电保护功能，是空气开关功能的延伸。
（1）漏电保护器与空气开关比较，还具有_______功能，可以有效地保护人身和用电设备的安全。
（2）下列哪些情形会使漏电保护器“跳闸”，切断电路：_______（至少有一个选项正确）。
A.电路的总功率过大 B.浴霸的加热灯泡灯丝烧断
C.导线的绝缘皮破损 D.站在地面上的人触碰到了裸露的火线
15.阅读短文，回答问题。
地线
地线是在电系统或电子设备中，接大地、接外壳或接参考电位为零的导线。一般电器上，地线接在外壳上，以防电器因内部绝缘破坏，外壳带电而引起的触电事故。
地线又分为安全性接地和工作接地。为防止人们在使用家用及办公等电子设备时发生触电事故而采取的保护接地，就是一种安全性接地。工作接地是把铜块埋在土壤里，再把它的一端用导线引出地面，用它完成回路使设备达到性能要求的接地线。地线要求接地电阻。如六七十年代农村家家户户使用的广播有一根地线，并且在接地处要经常用水淋湿。而人体的电阻一般大于2000 Ω，根据欧姆定律，绝缘损坏时通过人体的电流仅为总电流的。进而起到保护作用。
家用电器和办公设备的金属外壳都设有接地线，若其绝缘损坏，外壳带电，可通过三脚插头中的一个引脚来接地。三个脚中较长的脚是接地的，可称作接地脚，另外两个较短的脚是把家用电器接入电路，可称它们为导电脚。若用电器漏电，电流沿着安装的接地线流入大地，以达到安全用电的目的，否则会给人身安全造成危害。
（1）根据画线部分，在接地处经常淋水是因为生活中的水是_____________。
（2）工作接地时，将铜块埋在土壤里，而不用其他的导体是因为同等条件下，铜的电阻较_______。
（3）除了地线外，家庭电路中还有许多的措施能对人身安全或电路安全进行保障，请你举出一例：_____________。
（4）在设计电源插头时，有意将接地脚设计得比导电脚长几毫米，这是为什么？
答案以及解析
1.答案：C
解析：A.生活用水是导体，用湿布擦正在发光的灯泡，湿布与火线接触时会造成触电事故，故A错误；
B.使用试电笔时，手指与笔尾金属体接触，不能与笔尖金属体接触，否则会造成触电事故，故B错误；
C.发现触电时，应先切断电源，避免施救人员再次触电，故C正确；
D.使用电冰箱时，金属外壳要与地线相连，避免外壳带电时，造成触电事故，故D错误。
故选C。
2.答案：C
解析：通常情况下，家庭电路的电压是不变的，用电器的总功率过大，电路中的电流就会过大，导线上产生的热量过多；短路时，电路中的电阻几乎为零，通过导线的电流很大；插头内两根线相碰会引起短路；以上三种情况都可能会引起火灾，故A、B、D不符合题意；开关是接在火线上的，开关内两根线相碰相当于开关闭合，不会导致电流过大，不会引起火灾，故C符合题意。
3.答案：C
解析：A.只闭合时，整个电路断路，所以灯不亮、铃也不响，故A错误；
B.只闭合时，灯泡和电铃串联，因此灯亮、铃响，故B错误；
CD.同时闭合时，电铃被短路，为灯泡的基本电路，所以灯亮铃不响，故C正确，D错误。
故选C。
4.答案：D
解析：A.使用测电笔时，手指要抵住上端的金属帽，才能形成回路，氖管才会发光，故A错误；
B.靠近高压带电体时，有可能出现电弧电，故B错误；
C.绝缘皮破损的插头不可以再使用，因为绝缘皮破损后，存在触电及造成短路的隐患，故C错误；
D.洗衣机电源插头上标有E字样的导线应与地线相连，可以及时导走外壳上的电，避免人体触电，故D正确。
故选D。
5.答案：B
解析：生活用水是导体，用湿手拔插头，会因水导电而发生触电事故，故A错误；插座与空调、电风扇等用电器并联，故B正确；空调室内机安全与否和塑料外壳没有关系，它的内部也有接地的线，三脚插头主要是为了防止室内机漏电而设计的，故C错误；家庭电路各用电器之间是并联的，在功率较小的电插座上，插入多个大功率用电器，会造成干路电流过大，容易引发火灾，故D错误。
6.答案：C
解析：取下保险丝，在该处安装“220 V 100 W”的白炽灯，然后将A、B接到220 V的电源上，发现灯正常发光，说明火线与零线之间是通路，故闭合开关后，灯被短路，不能发光，选C。
7.答案：D
解析：人站在地上，一只手与火线相连，另一只手与零线相连，形成了通路，有电流通过人体，会发生触电事故，故A错误；人站在绝缘凳上，一只手与火线相连，另一只手与零线相连，形成了通路，有电流通过人体，会发生触电事故，故B错误；人站在地上，一只手与火线相连，电流通过人体流入大地，会发生触电事故，故C错误；人站在绝缘凳上，一只手与火线相连，不会形成通路，因此不会有电流通过人体，不会发生触电事故，故D正确。
8.答案：C
解析：空气开关“跳闸”，电路被切断，不会导致电饭锅被烧坏，故A错误；用电器两端电压等于电源电压，不会增大，故B错误；电饭锅、电饼铛正在工作，当他再将电水壶插头插入插座时，电路中用电器的总功率过大，导致电路中的总电流过大，造成空气开关“跳闸”，故C正确，D错误。
9.答案：B
解析：A图中所示标志是此路段禁止鸣笛，故A错误；B图中所示标志是有电危险，故B正确；C图中所示标志是节约用水，故C错误；D图中所示标志是水深危险，故D错误。
10.答案：火；笔尾；不会
解析：试电笔内电阻的阻值很大，加上人体电阻使电路中总电阻变大，根据可知，电压一定时，电路中电流很小，尽管电流会通过人体，但人体不会触电
11.答案：不高于36；并联
解析：根据电压常识可知，不高于36V的电压是人体的安全电压。
家庭电路中，用电器之间是并联的，所以电冰箱与电视机是并联的。
12.答案：如图所示；灯泡发光
解析：将E和①当作导线的两端分别接入由开关、灯泡、电源组成的基本电路；闭合开关后，若观察到灯泡发光，说明电路是通路，E插脚与导线①相连。
13.答案：总功率过大；短路
解析：甲图：用电器总功率等于各个用电器功率之和，并联的用电器越多，总功率越大，根据公式可知，电路中的总电流越大；乙图：金属线将火线和零线接通，造成短路，电流直接通过导线，由于导线电阻很小，导致电流过大。
14.答案：（1）漏电保护
（2）D
解析：（1）根据文中的内容可知，漏电保护器是当人体触电或电器漏电时自动切断电源保护生命安全的设备，即具有漏电保护功能；
（2）电路的总功率过大会造成电路中的电流过大，但通过零线和火线的电流相同，漏电保护器不会断开电路，故A错误；浴霸的加热灯泡灯丝烧断，电路中无电流，漏电保护器不会断开电路，故B错误；导线的绝缘皮破损，火线和零线接触形成短路，会造成电路中的电流过大，但通过零线和火线的电流相同，漏电保护器不会断开电路，故C错误；站在地面上的人触碰到了裸露的火线，通过零线和火线的电流不相同，漏电保护器会断开电路，故D正确。
15.答案：（1）导体
（2）小
（3）安装漏电保护器
（4）见解析
解析：（1）生活用水是导体，在接地处经常淋水，是为了使接地线充分接地；
（2）因为在长度、横截面积等条件相同时，铜导线的电阻较小，所以在工作接地时，将铜块埋在土壤里，而不用其他的导体；
（3）在家庭电路中，安装漏电保护器，若某处漏电，漏电保护器会跳闸，断开电路，可以保护人身安全；
（4）接地脚设计得长，是为了保证插头插入时用电器先接地线，拔出时后离地线，这样可以防止人在用电器漏电时触电。
