【智赢中考】专题十四 生活用电-备战2025年中考物理一轮复习专题训练（PDF版，含答案）

智赢中考·AI逆袭智学卷
专题十四 生活用电
第 1 题 【知识点】排查 3个 【知识跨度】 1章 【难度】
如图中的家庭电路元件，连接顺序正确的是（ ）.
A. B.
C. D.
第 2 题 【知识点】排查 2个 【知识跨度】 1章 【难度】
小明同学设计的家庭电路如图所示，其中设计正确的是（ ）.
A. 插座 B. 电灯 C. 开关 D. 插座
1
智赢中考·AI逆袭智学卷

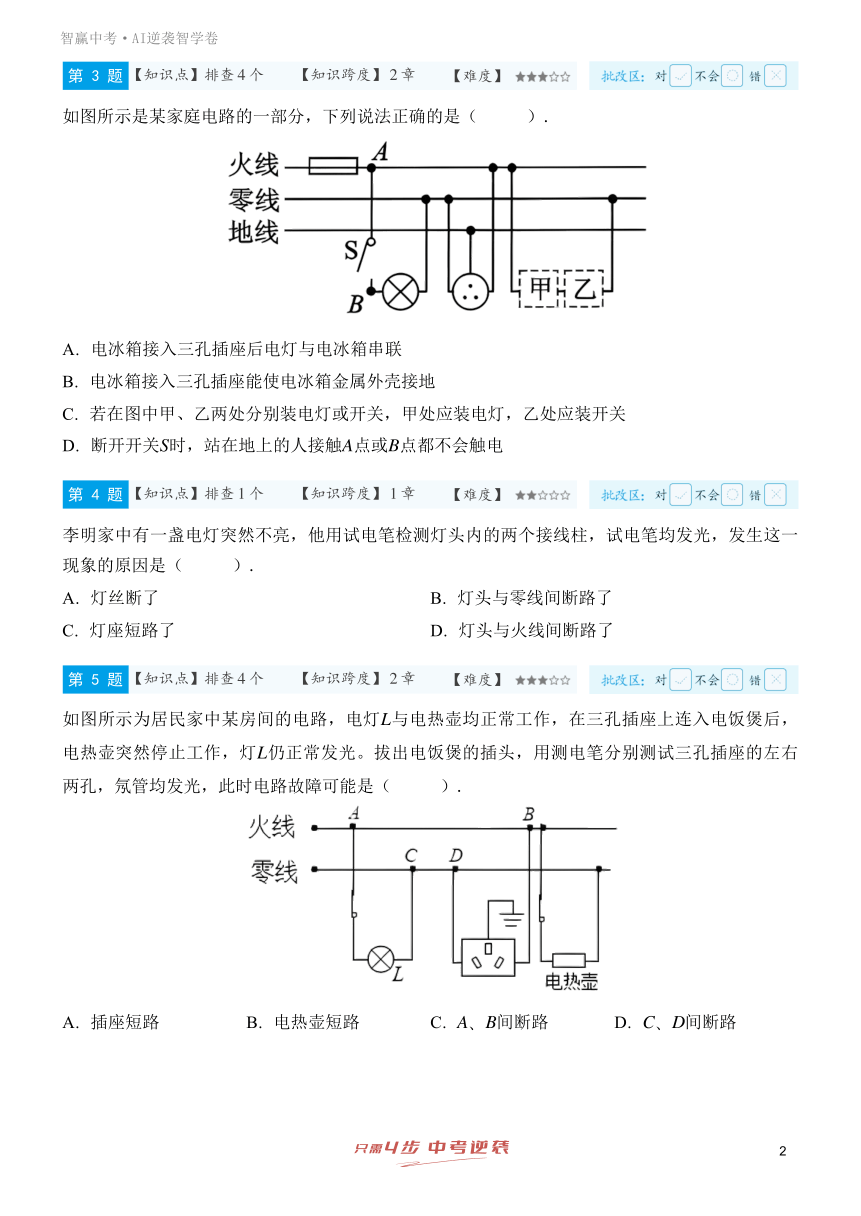

第 3 题 【知识点】排查 4个 【知识跨度】 2章 【难度】
如图所示是某家庭电路的一部分，下列说法正确的是（ ）.
A. 电冰箱接入三孔插座后电灯与电冰箱串联
B. 电冰箱接入三孔插座能使电冰箱金属外壳接地
C. 若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关
D. 断开开关 时，站在地上的人接触 点或 点都不会触电
第 4 题 【知识点】排查 1个 【知识跨度】 1章 【难度】
李明家中有一盏电灯突然不亮，他用试电笔检测灯头内的两个接线柱，试电笔均发光，发生这一
现象的原因是（ ）.
A. 灯丝断了 B. 灯头与零线间断路了
C. 灯座短路了 D. 灯头与火线间断路了
第 5 题 【知识点】排查 4个 【知识跨度】 2章 【难度】
如图所示为居民家中某房间的电路，电灯 与电热壶均正常工作，在三孔插座上连入电饭煲后，
电热壶突然停止工作，灯 仍正常发光。拔出电饭煲的插头，用测电笔分别测试三孔插座的左右
两孔，氖管均发光，此时电路故障可能是（ ）.
A. 插座短路 B. 电热壶短路 C. 、 间断路 D. 、 间断路
2
智赢中考·AI逆袭智学卷

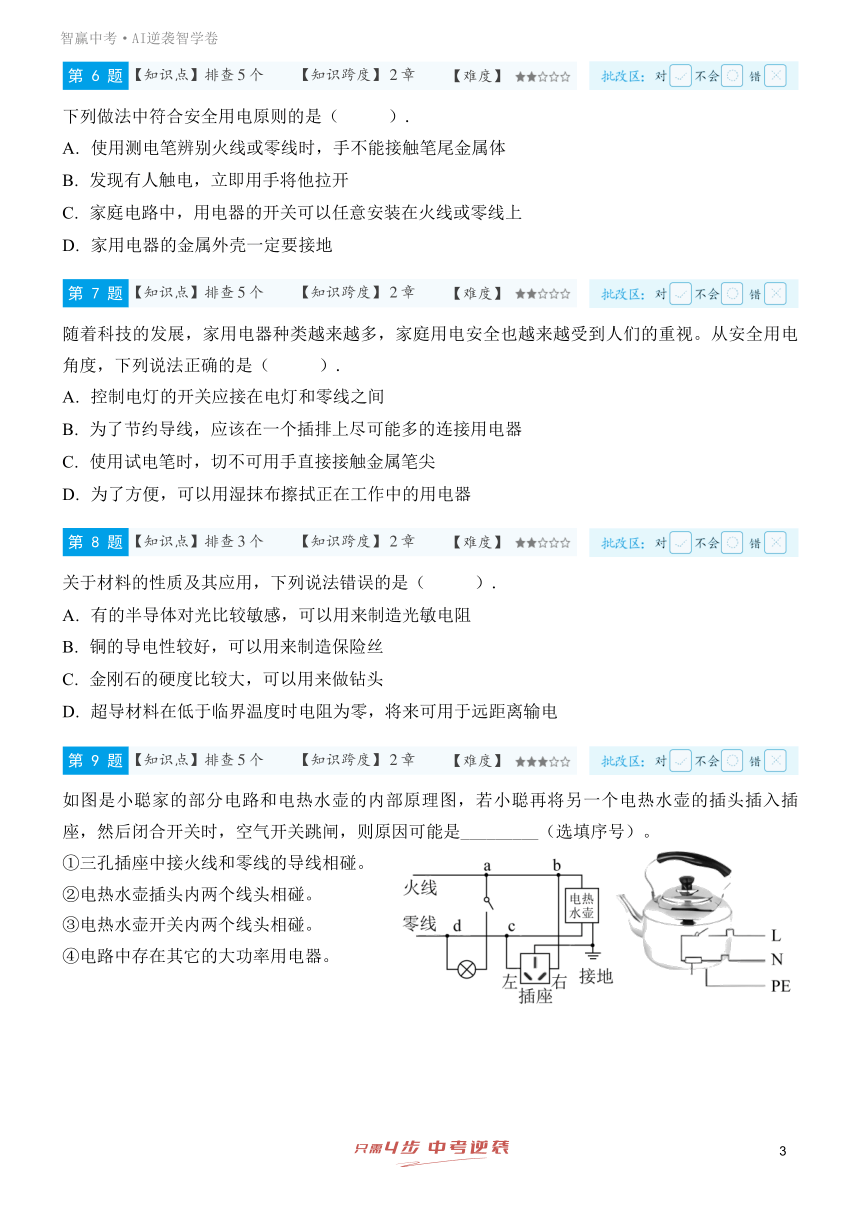

第 6 题 【知识点】排查 5个 【知识跨度】 2章 【难度】
下列做法中符合安全用电原则的是（ ）.
A. 使用测电笔辨别火线或零线时，手不能接触笔尾金属体
B. 发现有人触电，立即用手将他拉开
C. 家庭电路中，用电器的开关可以任意安装在火线或零线上
D. 家用电器的金属外壳一定要接地
第 7 题 【知识点】排查 5个 【知识跨度】 2章 【难度】
随着科技的发展，家用电器种类越来越多，家庭用电安全也越来越受到人们的重视。从安全用电
角度，下列说法正确的是（ ）.
A. 控制电灯的开关应接在电灯和零线之间
B. 为了节约导线，应该在一个插排上尽可能多的连接用电器
C. 使用试电笔时，切不可用手直接接触金属笔尖
D. 为了方便，可以用湿抹布擦拭正在工作中的用电器
第 8 题 【知识点】排查 3个 【知识跨度】 2章 【难度】
关于材料的性质及其应用，下列说法错误的是（ ）.
A. 有的半导体对光比较敏感，可以用来制造光敏电阻
B. 铜的导电性较好，可以用来制造保险丝
C. 金刚石的硬度比较大，可以用来做钻头
D. 超导材料在低于临界温度时电阻为零，将来可用于远距离输电
第 9 题 【知识点】排查 5个 【知识跨度】 2章 【难度】
如图是小聪家的部分电路和电热水壶的内部原理图，若小聪再将另一个电热水壶的插头插入插
座，然后闭合开关时，空气开关跳闸，则原因可能是_________（选填序号）。
①三孔插座中接火线和零线的导线相碰。
②电热水壶插头内两个线头相碰。
③电热水壶开关内两个线头相碰。
④电路中存在其它的大功率用电器。

3
智赢中考·AI逆袭智学卷
第 10 题 【知识点】排查 2个 【知识跨度】 1章 【难度】
用试电笔可辨别火线和零线，如图所示的使用试电笔的方法正确的是图 (选
填“甲”或“乙”)。如果氖管发光，表明接触的是 。如图丙中，小明同学在闭合开关
后，发现电灯不亮，他用试电笔测试图中的 、 、 、 四点，只有 点不发光，那么可能发生的故
障是 。
第 11 题 【知识点】排查 2个 【知识跨度】 1章 【难度】
图甲是家庭中常用的一种插线板。使用中发现：开关断开时指示灯不亮，插孔不能提供工作电
压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工
作电压。根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式。
第 12 题 【知识点】排查 3个 【知识跨度】 2章 【难度】
春节期间，小明和家人都在家中，用电比较多，经常同时使用很多用电器导致跳闸，所以小明想
研究家庭电路中的结构。如图所示，请用笔画线代替导线，将图中的拉线开关、电灯、熔断器和
插座接入家庭电路中。要求：符合安全用电原则，熔断器控制插座，拉线开关控制电灯。
4
智赢中考·AI逆袭智学卷
第 13 题 【知识点】排查 4个 【知识跨度】 2章 【难度】
在家庭电路中，安全用电很重要。
(1) 如下图所示，是小明家使用的洗衣机以及使用时，插入插座的情况。请你从安全用电的角度
说明，该电器使用时，不符合安全用电规则的地方是 。
(2) 电工在给家庭电路布线时，通常选择红、黄、绿三种颜色的导线，其中黄色作为接地线，绿
色作为零线，红色则作为 线。若小明在使用洗衣机时，不慎触电，此时你恰好在其身边，你
应该 。
第 14 题 【知识点】排查 3个 【知识跨度】 1章 【难度】
如图所示，由于人们没有按安全用电的原则用电，造成了电路中电流过大，从而使插线板生热甚
至要燃烧，利用你所学过的知识来回答下面问题。
(1) 上面所说的“电路中电流过大”产生的原因是什么？
(2) 在家庭电路中，人们安装了保险丝来防止这种现象
所带来的危害。保险丝是根据什么原理制成的？
(3) 小明家的保险丝经常熔断，在不改电路其他元件的情况下，
小明的爸爸想换一个规格大些的是否可以？
5
智赢中考·AI逆袭智学卷
参考答案
专题十四 生活用电
1. C 2. A 3. B 4. B
5. D 6. D 7. C 8. B
9. ④ 10. 甲；火线； 间断路
11.
12.
13. (1) 采用两脚插头
(2) 火；先切断电源，再进行施救
14. (1) 用电器总功率过大
(2) 电流的热效应
(3) 不可行
6
