第三章 光和眼睛
3.6.2 凸透镜成像规律及应用

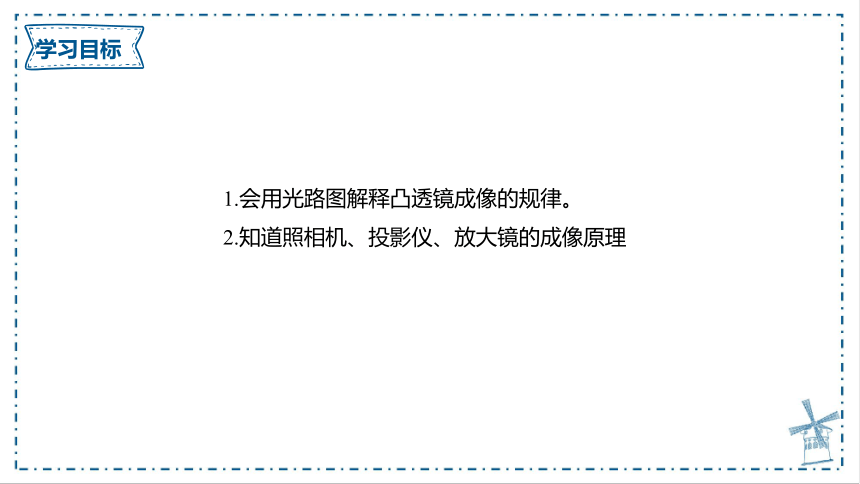

1.会用光路图解释凸透镜成像的规律。
2.知道照相机、投影仪、放大镜的成像原理

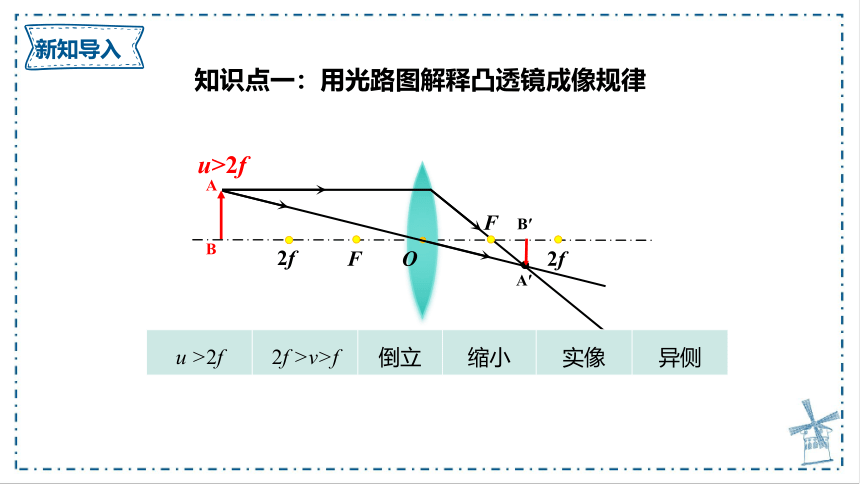

知识点一：用光路图解释凸透镜成像规律
A′
F
F
2f
2f
O
u>2f
A
B
B′
u >2f 2f >v>f 倒立 缩小 实像 异侧
F
F
2f
2f
O
B′
A′
u=2f
A
B
u＝2f v=2f 倒立 等大 实像 异侧
F
F
2f
2f
O
B′
A′
fA
B

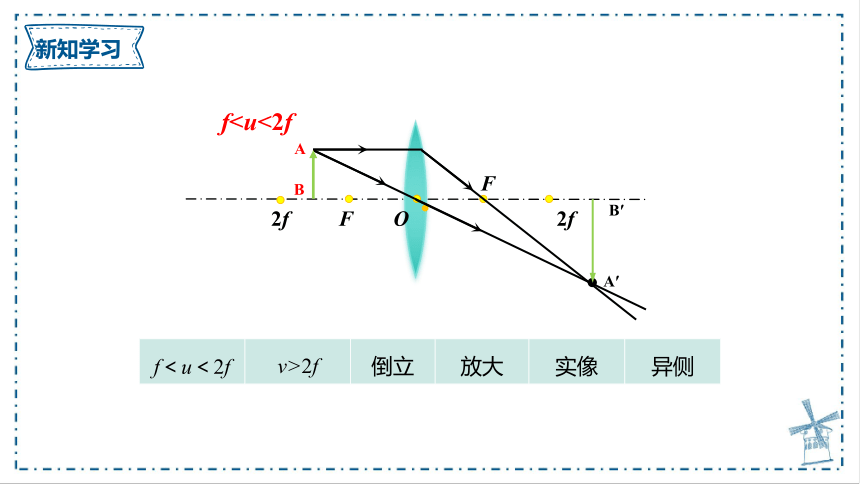

f＜u＜2f v>2f 倒立 放大 实像 异侧
F
F
2f
2f
O
u=f
A
B
u＝f 不成像
F
F
2f
2f
O
A′
B′
A
B

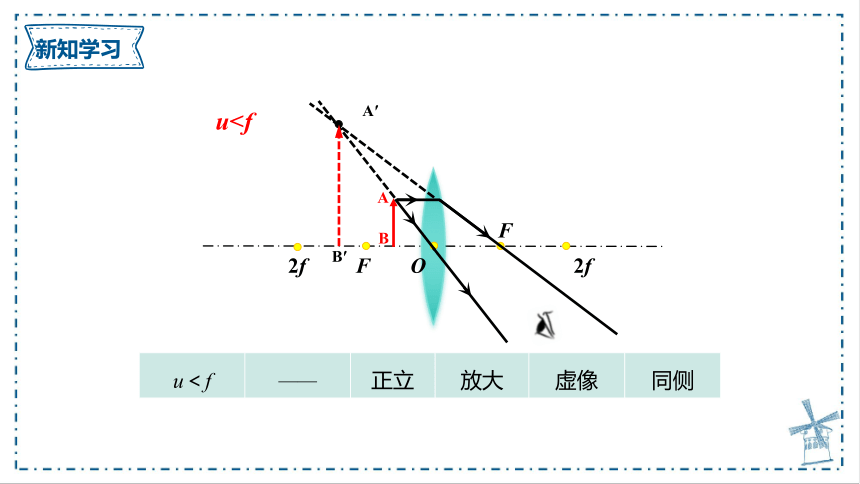

u＜f —— 正立 放大 虚像 同侧
uA′
F
F
2f
O
u>2f
A
B
B′
2f
B′
A′
u=2f
A
B
B′
A′
fA
B
成实像时：物近像远像变大
F
F
2f
2f
O
A′
B′
A
B
uA′
B′
成虚像时：物近像近像变小
v＞u
F
F
O
放大镜成正立放大的虚像。
u＜f
v＞u
1.放大镜
知识点二：凸透镜成像规律的应用
像距
物距
物体
投影仪成倒立放大的实像
v >2f
2f >u>f
2.投影仪
镜头(凸透镜)
(像)
照相机成倒立缩小的像。
u >2f
2f >v>f
3.照相机
1.关于凸透镜成像及其应用，以下说法不正确的是( )
A．景物在照相机内所成的像是实像
B．通过放大镜看到的是物体放大的实像
C．凸透镜成实像时，像不一定比物体大
D．凸透镜成实像时，像和物体的大小可能相等
B
2.如图所示，小乐用放大镜看指纹时，觉得指纹的像太小，为使指纹的像大一些，正确的做法是( )
A．眼睛和手指不动，让放大镜离手指稍近些
B．眼睛和手指不动，让放大镜离手指稍远些
C．放大镜和手指不动，让眼睛离放大镜稍近些
D．放大镜和手指不动，让眼睛离放大镜稍远些
B
3.在天宫课堂中，王亚平向大水球中间注入一个气泡，如图甲所示；通过水球看到两个她的像，一个是正立、缩小的像，另一个是倒立、缩小的像，如图乙所示，为了解释这两个像的成因，张老师画出如图丙所示的原理图。下列说法正确的是（ ）
A．中间部分气泡相当于放大镜
B．中间部分相当于两个凹透镜
C．水球上半部分不能成完整的像
D．倒立的像是虚像
B
4.用手机扫描二维码可以快捷方便地完成收付款交易，下列说法正确的是（ ）
A．二维码是光源才能被扫描
B．手机的摄像头相当于凹透镜
C．二维码通过手机摄像头成缩小的虚像
D．二维码到摄像头的距离大于二倍焦距
D
