第6节 探究凸透镜成像规律
课时2 凸透镜成像规律的应用
学习目标
1.会用光路图解释凸透镜成像的规律。
2.知道照相机、投影仪、放大镜的成像原理
新知学习
知识点一：用光路图解释凸透镜成像规律

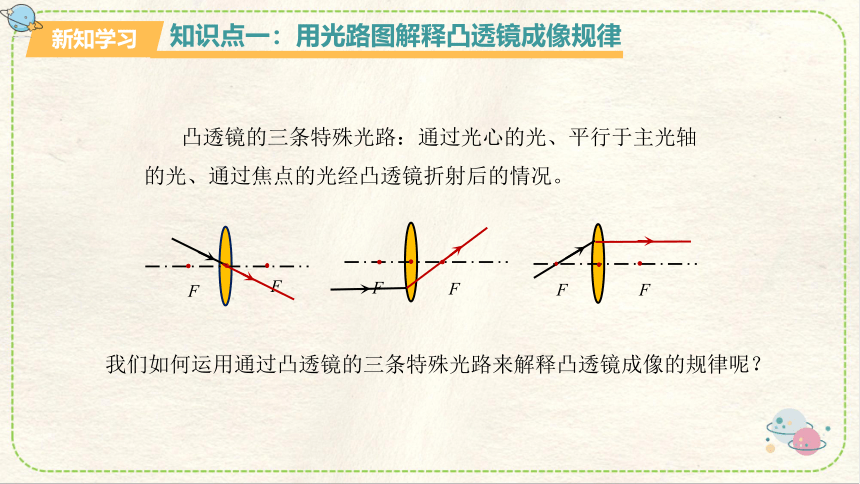

凸透镜的三条特殊光路：通过光心的光、平行于主光轴的光、通过焦点的光经凸透镜折射后的情况。
F
F
F
F
F
F
我们如何运用通过凸透镜的三条特殊光路来解释凸透镜成像的规律呢？

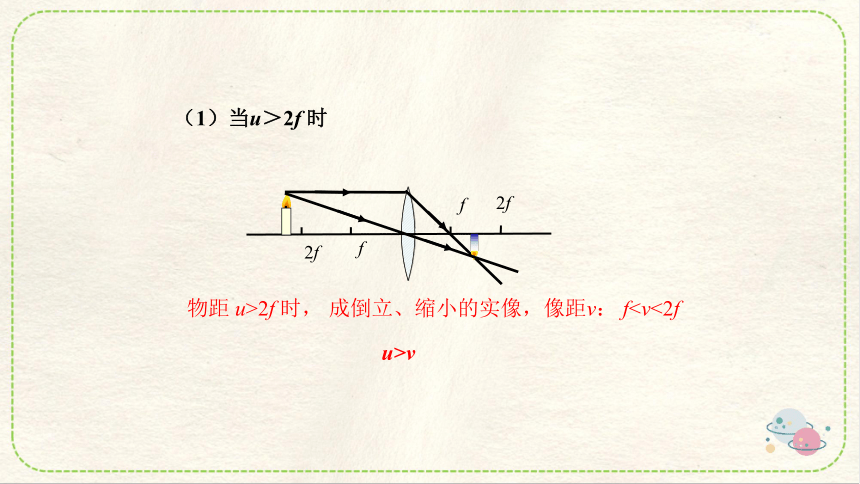

（1）当u＞2f 时
物距 u>2f 时， 成倒立、缩小的实像，像距v： f2f
f
f
2f
u>v

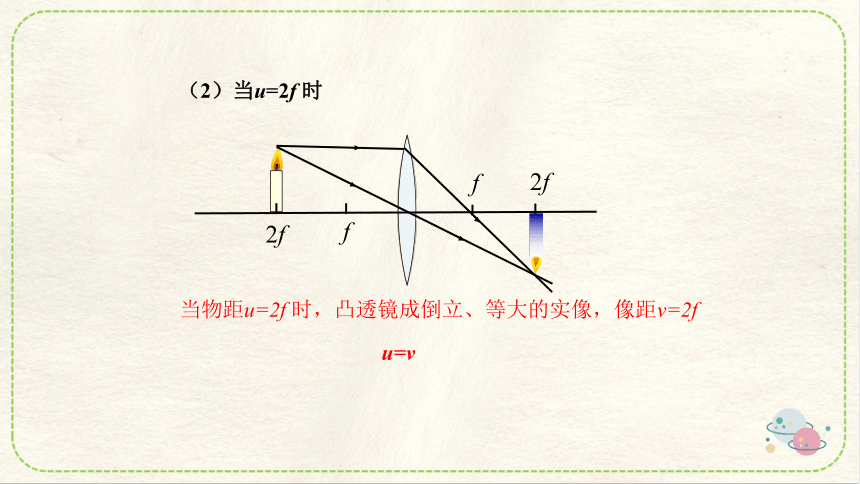

（2）当u=2f 时
当物距u=2f 时，凸透镜成倒立、等大的实像，像距v=2f
2f
f
f
2f
u=v

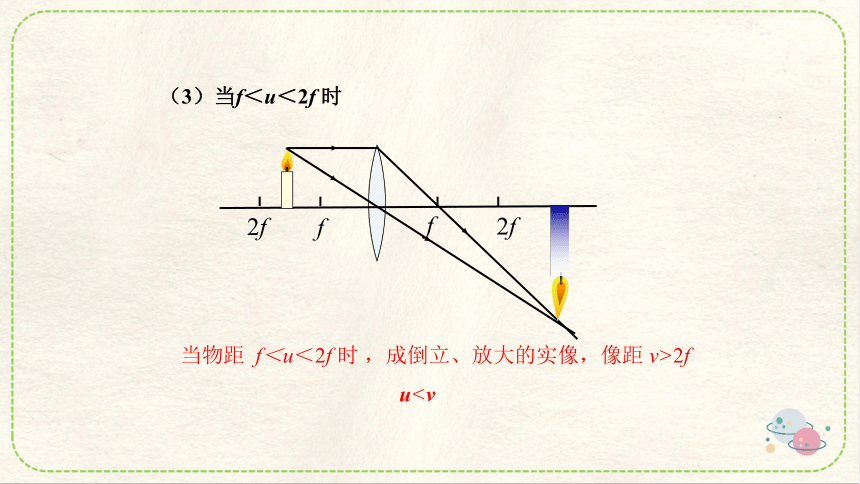

（3）当f＜u＜2f 时
当物距 f＜u＜2f 时 ，成倒立、放大的实像，像距 v>2f
f
f
2f
2f

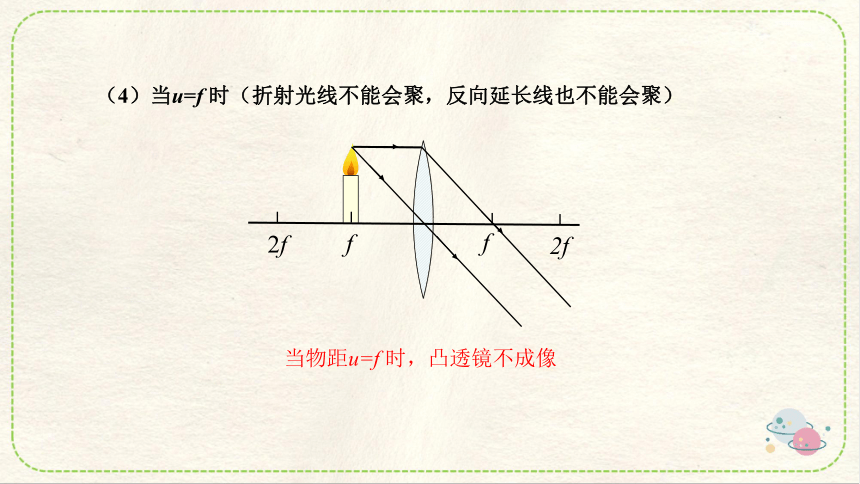

u（4）当u=f 时（折射光线不能会聚，反向延长线也不能会聚）
当物距u=f 时，凸透镜不成像
f
2f
2f
f
（5）当u＜f 时
当物距uf
f
新知学习
知识点二：凸透镜成像规律的应用
f＜u＜2f
（1）照相机原理：
物距u＞2f 时 ，成倒立、缩小的实像，像距 f＜v＜2f。
1. 照相机
（2）照相机的调节
①调节依据 ：凸透镜成倒立、缩小的实像时，物近像远像变大。
②调节方法
像偏小时，物体靠近相机，暗箱拉长；
像偏大时，物体远离相机，暗箱缩短。
物距不变，改变焦距，可以改变像的大小。
2. 投影仪
（1）投影仪原理：
当f＜u＜2f 时 ，成倒立、放大的实像，像距 v>2f
（2）投影仪的调节
①调节依据
凸透镜成倒立、放大的实像时，物近像远像变大。
②调节方法
像偏小时，投影片靠近镜头，投影仪远离屏幕；
像偏大时，投影片远离镜头，投影仪靠近屏幕。
3. 放大镜
（1）放大镜成像原理
当物距 u当凸透镜远离物体时，可以使像变大。
物距增大，像变大，像距变大。
（2）放大镜的调节
①调节依据
凸透镜成虚像时，物近像近像变小。
②调节方法
像偏小时，将物体远离镜头，调节眼睛位置；
像偏大时，将物体靠近镜头，调节眼睛位置。
课后练习
1．凸透镜的焦距为10cm，把一支点燃的蜡烛放在凸透镜前26cm处，在凸透镜的另一侧移动光屏位置，找到一个清晰的烛焰的像，这个像是图中的（　　）
D
A．　　　　　　　　　　　　B．　　　　　　　　　　
C．　　　　　　　　　　　　D．
2.用手机扫描二维码可以快捷方便地完成收付款交易，下列说法正确的是（ ）
A．二维码是光源才能被扫描
B．手机的摄像头相当于凹透镜
C．二维码通过手机摄像头成缩小的虚像
D．二维码到摄像头的距离大于二倍焦距
D
3.老奶奶用放大镜看报纸时，为了能看到更大的清晰的像，她应该使（　　）
A．报纸与放大镜不动，眼睛离报纸稍远些
B．报纸与放大镜不动，眼睛离报纸稍近些
C．报纸与眼睛不动，放大镜离报纸稍远些
D．报纸与眼睛不动，放大镜离报纸稍近些
C
