第三章 光和眼睛
第7节 课时2 光学仪器

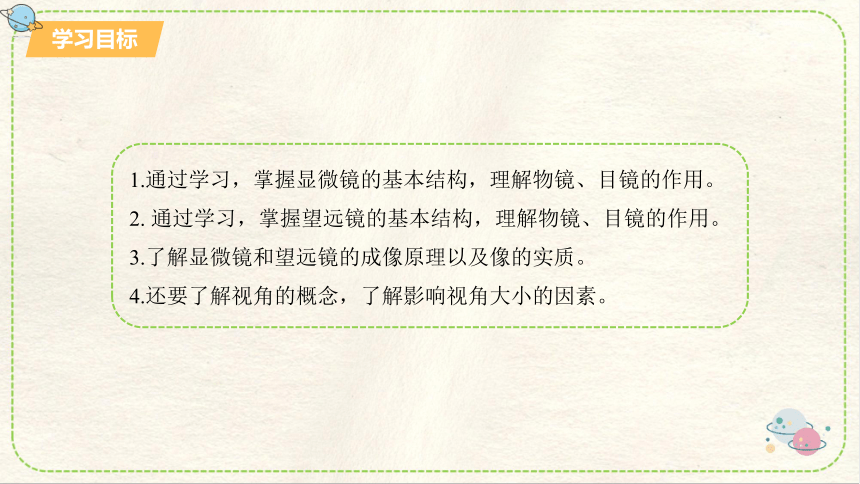

学习目标
1.通过学习，掌握显微镜的基本结构，理解物镜、目镜的作用。
2. 通过学习，掌握望远镜的基本结构，理解物镜、目镜的作用。
3.了解显微镜和望远镜的成像原理以及像的实质。
4.还要了解视角的概念，了解影响视角大小的因素。
新知引入

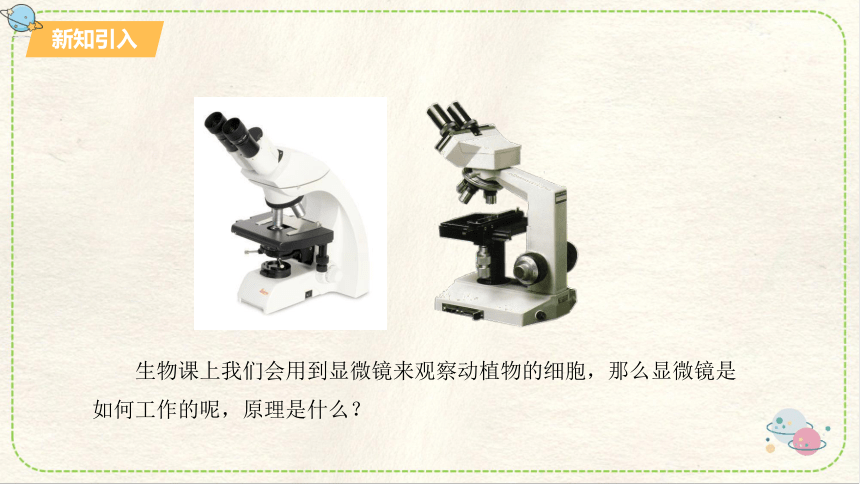

生物课上我们会用到显微镜来观察动植物的细胞，那么显微镜是如何工作的呢，原理是什么？

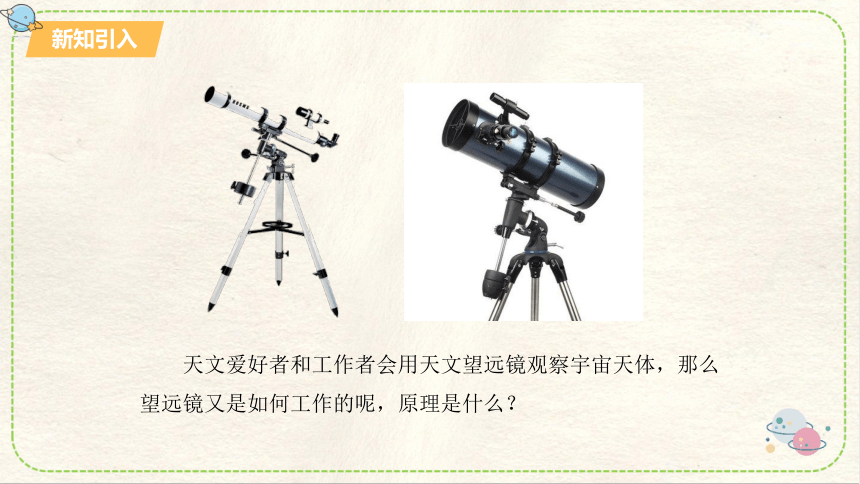

天文爱好者和工作者会用天文望远镜观察宇宙天体，那么望远镜又是如何工作的呢，原理是什么？
新知引入
新知学习

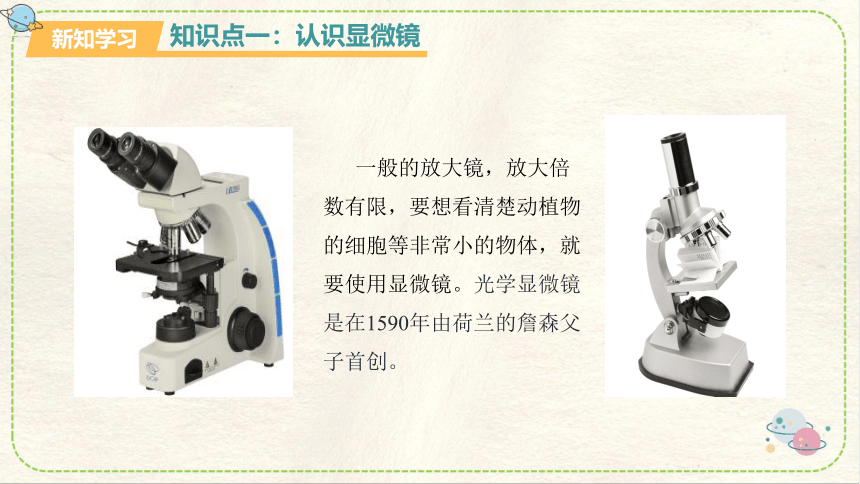

知识点一：认识显微镜
一般的放大镜，放大倍数有限，要想看清楚动植物的细胞等非常小的物体，就要使用显微镜。光学显微镜是在1590年由荷兰的詹森父子首创。

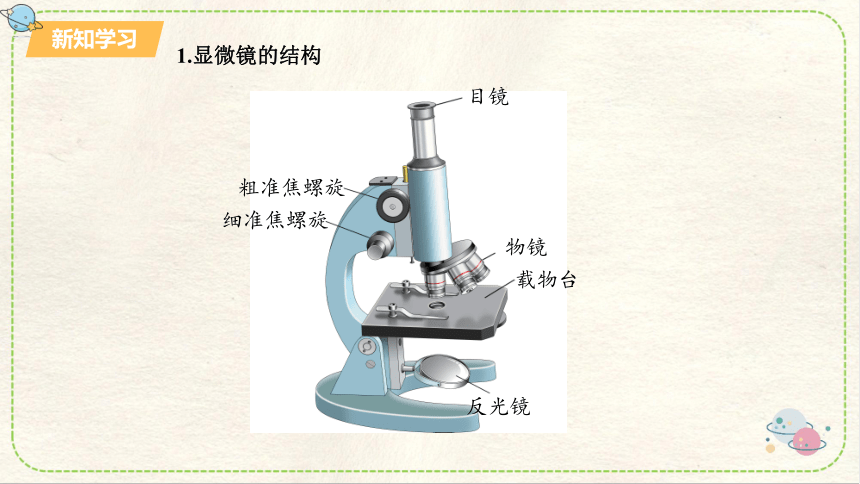

1.显微镜的结构
载物台
物镜
目镜
细准焦螺旋
反光镜
粗准焦螺旋
新知学习
F1
F1
F2
F2
O1
O2
2f1
物镜
目镜
思考：显微镜看到的像是倒立还是正立，虚像还是实像？

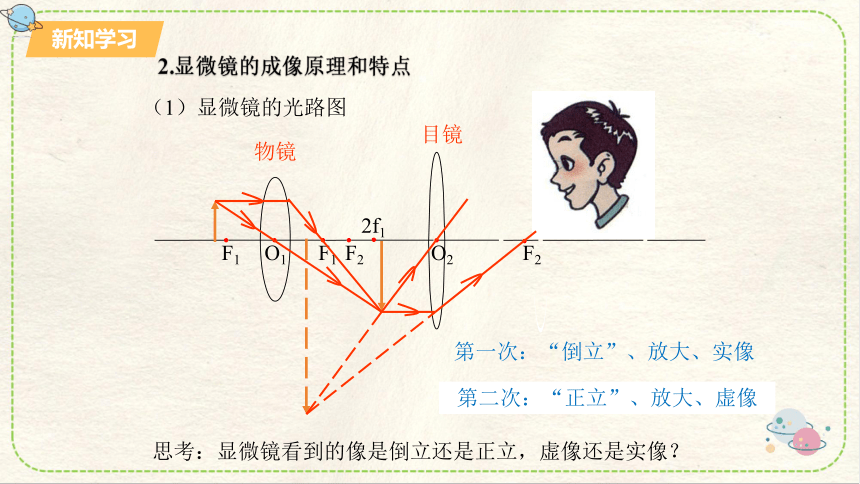

（1）显微镜的光路图
第一次：“倒立”、放大、实像
第二次：“正立”、放大、虚像
2.显微镜的成像原理和特点
新知学习

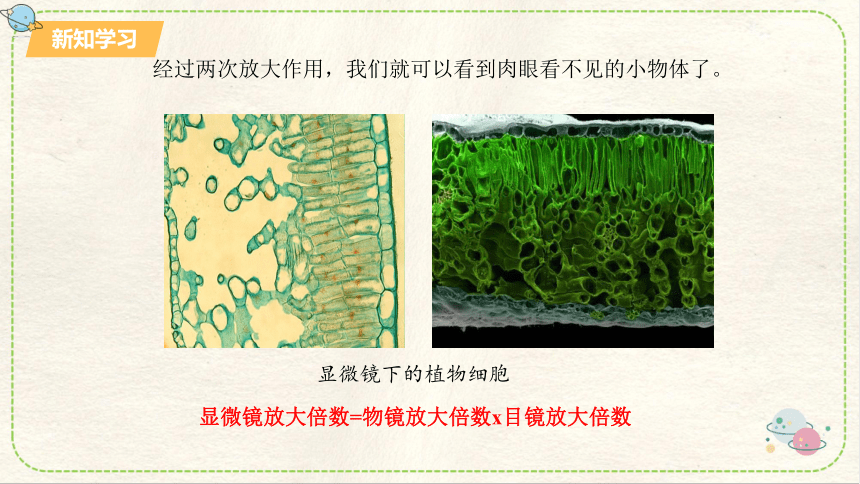

经过两次放大作用，我们就可以看到肉眼看不见的小物体了。
显微镜下的植物细胞
显微镜放大倍数=物镜放大倍数x目镜放大倍数
新知学习

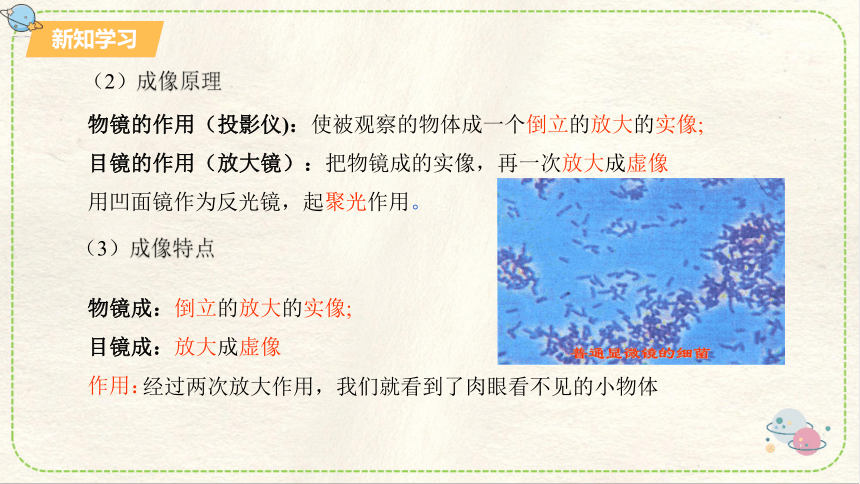

（2）成像原理
物镜的作用（投影仪)：使被观察的物体成一个倒立的放大的实像;
目镜的作用（放大镜）：把物镜成的实像，再一次放大成虚像
用凹面镜作为反光镜，起聚光作用。
（3）成像特点
物镜成：倒立的放大的实像;
目镜成：放大成虚像
作用：
经过两次放大作用，我们就看到了肉眼看不见的小物体
新知学习
1.[中考·江西]小明在用显微镜观察口腔上皮组织细胞时，通过调节被观察物体已经处在视野中央了，但像太小，这时他应该( )
A.使物镜远离物体，目镜位置不变
B.使物镜靠近物体，目镜远离物镜一些
C.使物镜远离物体，目镜靠近物镜一些
D.使物镜远离物体．目镜远离物镜一些
B
当堂检测
2.生物课上常用的显微镜能对微小的物体进行高倍放大，它利用两个焦距不同的凸透镜分别作为物镜和目镜，则物镜和目镜的成像情况是( )
A.物镜和目镜都成实像
B.物镜和目镜都成虚像
C.物镜成倒立、放大的实像
D.目镜成倒立、放大的虚像
C
当堂检测
3.各种各样的显微镜
电子显微镜
光学显微镜
新知学习
新知学习
知识点二：认识望远镜
靠近眼睛的叫目镜
靠近物体的叫物镜
新知学习
1.望远镜原理
照相机
放大镜
倒立、缩小的实像
目镜
正立、放大的虚像
望远镜
物镜
靠近物体
靠近眼睛
新知学习
第一次：倒立、缩小、实像
物镜
照相机
目镜
放大镜
第二次：“正立”、放大、虚像
2.望远镜的光路图
新知学习
4.常见望远镜
新知学习
知识点三：视角
思考：物体距离物镜很远，它的像却离物镜很近，这样的像应该是缩小的，为什么用望远镜观察物体时会感到像被放大了？
我们能不能看清一个物体，它对我们的眼睛所成“视角”的大小十分重要。
定义：从眼睛光心向观察 物体的两端 所引的两条直线 的夹角。
视角
物体对眼睛所成视角的大小和物体本身的大小、物体到眼睛的距离有关。
物体越大，距离越近视角越大
视角
新知学习
望远镜虽然没有把物体放大，但成的像离眼睛很近，增大了视角，所以感觉看到的物体放大了，变清楚了。
物体
像
视角与清晰度
新知学习
新知学习
望远镜的物镜的直径很大，能够会聚更多的光，使得所成的像更加明亮。
当堂检测
1.望远镜物镜的作用是使远处的物体在焦点附近成_____像，这个像是__________ （填“放大的”或“缩小的”），道理就像__________的镜头成像一样，目镜的作用则像一个__________用来把这个像放大。
实
缩小的
照相机
放大镜
显微镜与望远镜
显微镜 望远镜
物镜 相当于投影仪 相当于照相机
物镜成像 倒立，放大的实像 倒立，缩小的实像
目镜 相当于放大镜 目镜成像 正立，放大的虚像 新知学习
信息浏览
哈勃空间望远镜
美国国家航空与航天局于1990年4月成功发射了以美国天文学家哈勃的名字命名的望远镜［ 如图(a）］，它的口径为2.4 m，在离地约575 km高的轨道上环地球运行，每97 min绕地球一周。它能观测到许多很远处的天体，使天文学家们获得更多、更宝贵的信息。
图（b）是用哈勃空间望远镜拍摄到的一幅深空照片，在图中可以看到几百个星系。
课堂小结
显微镜
显微镜和望远镜
物镜：f目镜：u望远镜
物镜：u＞2f，成倒立、缩小的实像
目镜：u视角：物体对眼睛的“光心”所张的角
