第6节 探究凸透镜成像规律
课时1 实验：探究凸透镜成像规律

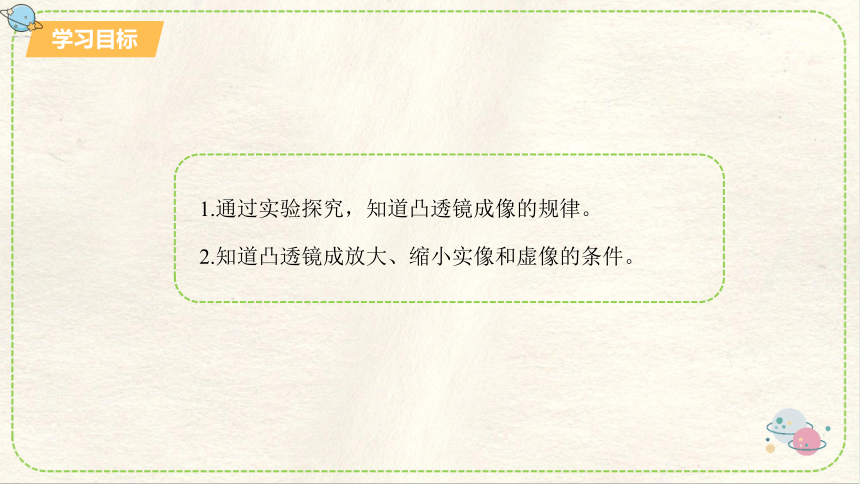

学习目标
1.通过实验探究，知道凸透镜成像的规律。
2.知道凸透镜成放大、缩小实像和虚像的条件。
新知引入

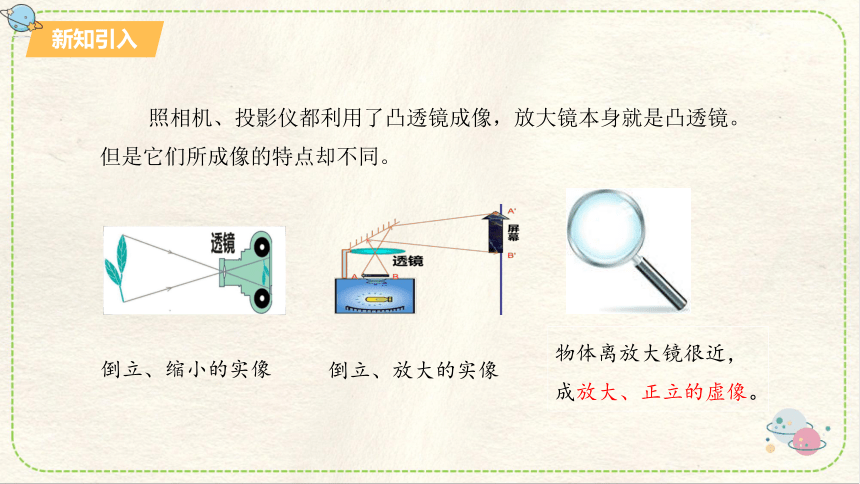

照相机、投影仪都利用了凸透镜成像，放大镜本身就是凸透镜。但是它们所成像的特点却不同。
物体离放大镜很近，成放大、正立的虚像。
倒立、缩小的实像
倒立、放大的实像
新知学习

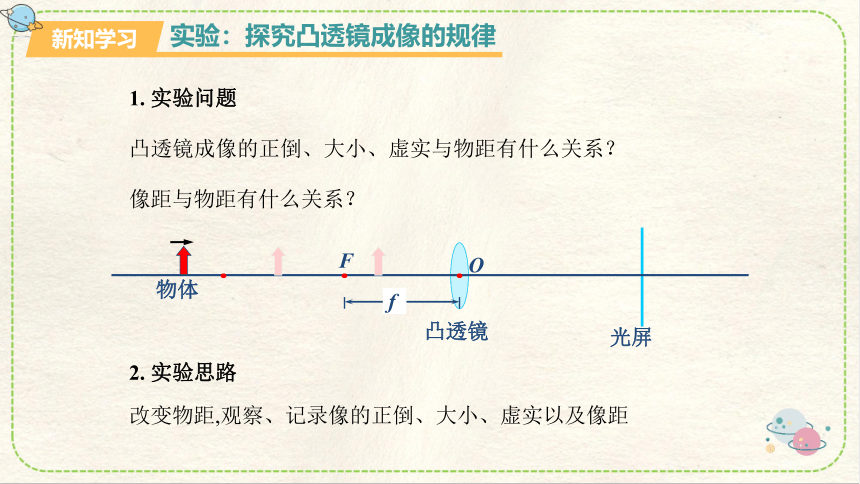

实验：探究凸透镜成像的规律
凸透镜成像的正倒、大小、虚实与物距有什么关系？
像距与物距有什么关系？
2. 实验思路
改变物距,观察、记录像的正倒、大小、虚实以及像距
光屏
f
F
O
凸透镜
物体
1. 实验问题

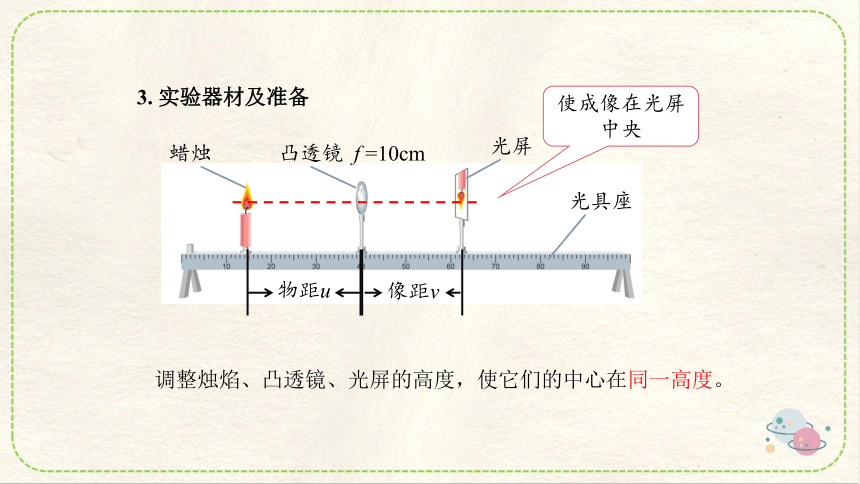

3. 实验器材及准备
蜡烛
凸透镜 f =10cm
光屏
光具座
物距u
像距v
调整烛焰、凸透镜、光屏的高度，使它们的中心在同一高度。
使成像在光屏中央

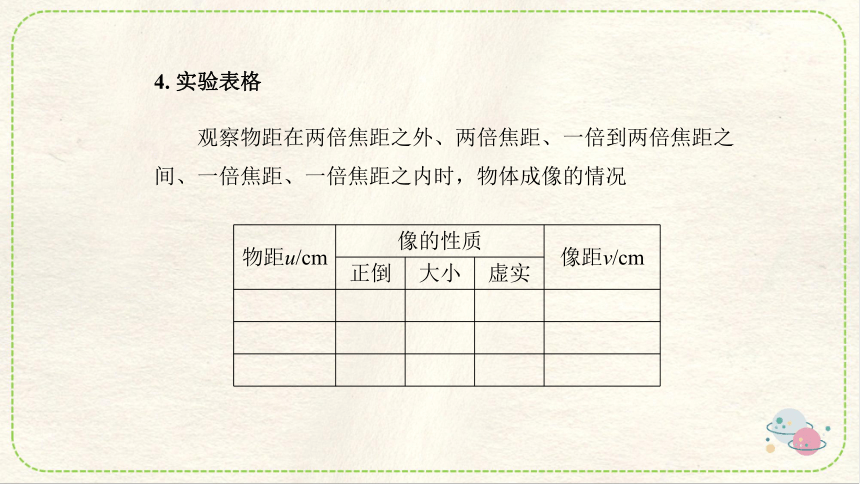

4. 实验表格
观察物距在两倍焦距之外、两倍焦距、一倍到两倍焦距之间、一倍焦距、一倍焦距之内时，物体成像的情况
物距u/cm 像的性质 像距v/cm
正倒 大小 虚实

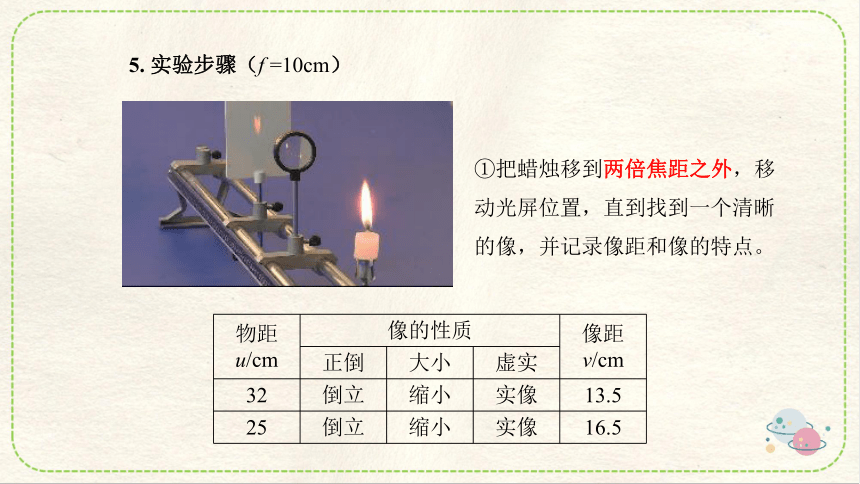

5. 实验步骤（f =10cm）
①把蜡烛移到两倍焦距之外，移动光屏位置，直到找到一个清晰的像，并记录像距和像的特点。
物距u/cm 像的性质 像距v/cm
正倒 大小 虚实 32 倒立 缩小 实像 13.5
25 倒立 缩小 实像 16.5

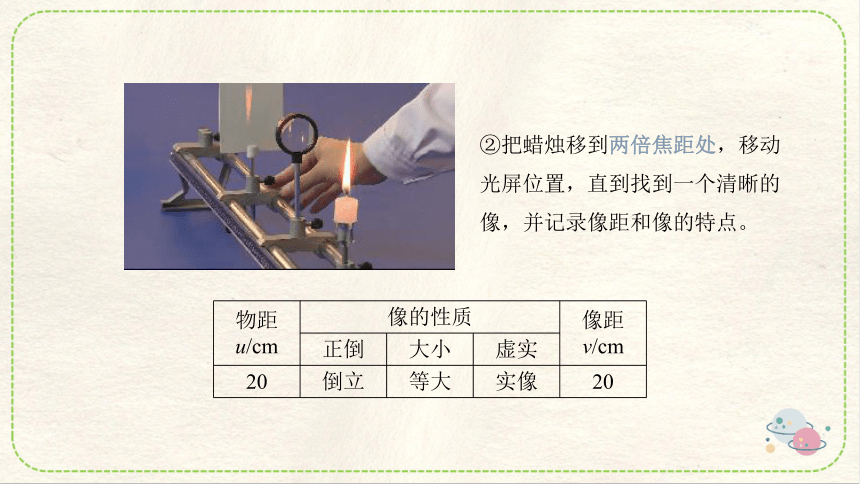

②把蜡烛移到两倍焦距处，移动光屏位置，直到找到一个清晰的像，并记录像距和像的特点。
物距u/cm 像的性质 像距v/cm
正倒 大小 虚实 20 倒立 等大 实像 20

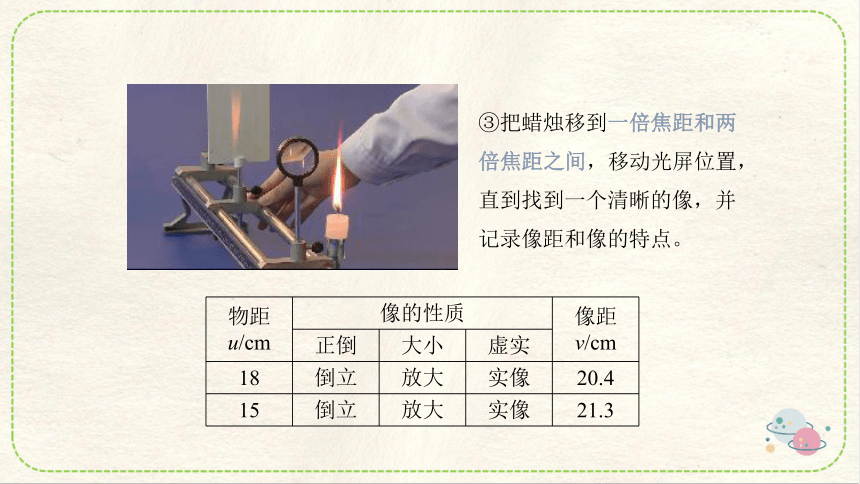

③把蜡烛移到一倍焦距和两倍焦距之间，移动光屏位置，直到找到一个清晰的像，并记录像距和像的特点。
物距u/cm 像的性质 像距v/cm
正倒 大小 虚实 18 倒立 放大 实像 20.4
15 倒立 放大 实像 21.3
④把蜡烛移到一倍焦距处，移动光屏位置，直到找到一个清晰的像，并记录像距和像的特点。
物距u/cm 像的性质 像距v/cm
正倒 大小 虚实 10 不成像 ⑤把蜡烛移到一倍焦距以内，移动光屏位置，直到找到一个清晰的像，并记录像距和像的特点。
物距u/cm 像的性质 像距v/cm
正倒 大小 虚实 8.5 正立 放大 虚像 —
6.5 正立 放大 虚像 —
6. 实验数据分析（f =10cm）
物距u/cm 像的性质 像距v/cm
正倒 大小 虚实 32 倒立 缩小 实像 13.5
25 倒立 缩小 实像 16.5
20 倒立 等大 实像 20
18 倒立 放大 实像 20.4
15 倒立 放大 实像 21.3
10 不成像 8.5 正立 放大 虚像 —
6.5 正立 放大 虚像 —
u=2f
uv=2f
2f>v>f
v>2f
2f>u>f
u>2f
u=f
7. 评估与交流
（1）调整烛焰、凸透镜、光屏的高度，使它们的中心在同一高度的目的？
使像成在光屏的中央，便于观察。
（2）若遮挡透镜的一部分，成像将如何变化？
成完整的像，但成像变暗。
（3）若成像在光屏上方，该如何调节？
①将光源向上调节；②将透镜向下调节；
（4）若在光屏上始终找不到像，原因是什么？
①成虚像或不成像；②成放大的实像时，像距大于光具座的长度。
物距（u） 像距（v） 成像特点 像与物的位置
正倒 大小 虚实 u＞2f 2f>v>f 倒立 缩小 实像 异侧
u＝2f v=2f 倒立 等大 实像 异侧
f＜u＜2f v>2f 倒立 放大 实像 异侧
u＝f 不成像 u＜f —— 正立 放大 虚像 同侧
通过实验得到的数据表格，你还能总结出哪些规律呢？
物距（u） 像距（v） 成像特点 像与物的位置
正倒 大小 虚实 u >2f 2f >v>f 倒立 缩小 实像 异侧
u＝2f v=2f 倒立 等大 实像 异侧
f＜u＜2f v>2f 倒立 放大 实像 异侧
u＝f 不成像 u＜f u＞v 正立 放大 虚像 同侧
凸透镜成像规律：
一倍焦距分虚实，
两倍焦距分大小。
物距（u） 像距（v） 成像特点 像与物的位置
正倒 大小 虚实 u >2f 2f >v>f 倒立 缩小 实像 异侧
u＝2f v=2f 倒立 等大 实像 异侧
f＜u＜2f v>2f 倒立 放大 实像 异侧
u＝f 不成像 u＜f u＞v 正立 放大 虚像 同侧
实像倒立异侧，
虚像正立异侧。
物距（u） 像距（v） 成像特点 像与物的位置
正倒 大小 虚实 u >2f 2f >v>f 倒立 缩小 实像 异侧
u＝2f v=2f 倒立 等大 实像 异侧
f＜u＜2f v>2f 倒立 放大 实像 异侧
u＝f 不成像 u＜f u＞v 正立 放大 虚像 同侧
成实像：
物近像远像变大，
物和像向相同的方向运动。
课堂小结
u>2f ：倒立、缩小的实像，fu=2f ：倒立、等大的实像，v=2f
u=f ：平行光束，不成像
f2f
u凸透镜的成像规律
当堂检测
1.在探究凸透镜成像规律的实验中，小聪用凸透镜先看到了某物体正立放大的像，则此像为_____像（选填“实”或“虚”）；若他想看到这个物体倒立放大的像，应将此凸透镜与物体的距离_________（选填“增大”、“不变”或“减小”）。
2.如图所示，已知凸透镜的焦距为10cm，此时光屏上可承接到清晰的______________________像。
虚
增大
倒立、缩小的实
3.小明用凸透镜先后两次观察书本上的字，看到如图所示两种情景，以下说法中正确的是（　　）
A．甲图中成的是实像；乙图中成的是虚像
B．甲图中书本在凸透镜2倍焦距以外；乙图中书本在凸透镜1倍焦距以内
C．甲图中成的是虚像；乙图中成的是实像；
D．甲图中成像规律可应用于投影仪；乙图中成像规律可应用于照相机
C
4．如图所示，一束平行光经过一薄凸透镜，调节光屏的位置直到在屏上得到一个最小、最亮的光斑，小华同学用此凸透镜做“探究凸透镜成像规律”的实验，则下列说法正确的是（ ）
A．当发光物体距凸透镜30cm时，调节光屏位置可形成倒立放大清晰的实像
B．当发光物体距凸透镜15cm时，调节光屏位置可形成倒立缩小清晰的实像
C．当发光物体距凸透镜5cm时，调节光屏位置可形成正立缩小清晰的虚像
D．小华在光屏上调节出了倒立缩小清晰的实像，是利用了照相机的原理
D
