第十九章 生活用电 单元练习（有答案） 物理人教版九年级全一册

第十九章 生活用电

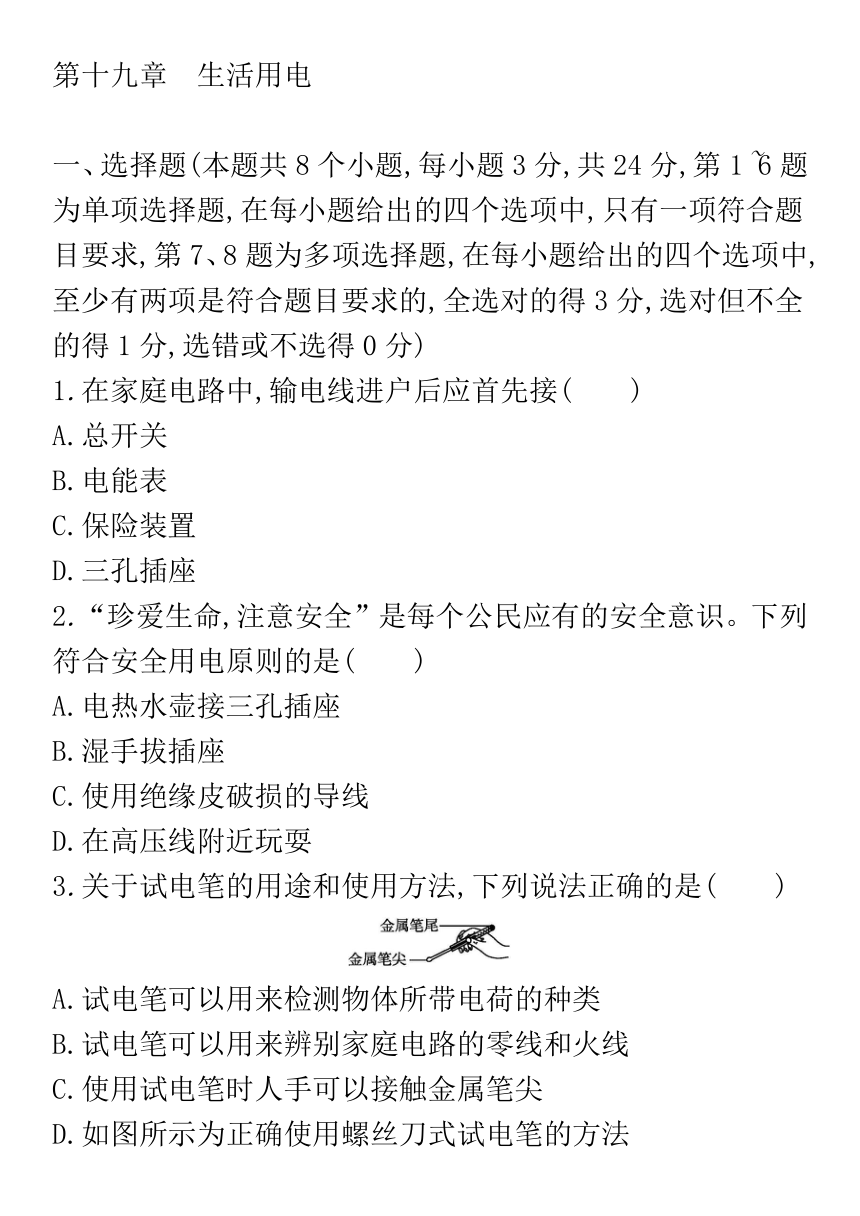

一、选择题(本题共8个小题,每小题3分,共24分,第1~6题为单项选择题,在每小题给出的四个选项中,只有一项符合题目要求,第7、8题为多项选择题,在每小题给出的四个选项中,至少有两项是符合题目要求的,全选对的得3分,选对但不全的得1分,选错或不选得0分)
1.在家庭电路中,输电线进户后应首先接(　　)
A.总开关　
B.电能表　
C.保险装置　
D.三孔插座
2.“珍爱生命,注意安全”是每个公民应有的安全意识。下列符合安全用电原则的是(　　)
A.电热水壶接三孔插座
B.湿手拔插座
C.使用绝缘皮破损的导线
D.在高压线附近玩耍
3.关于试电笔的用途和使用方法,下列说法正确的是(　　)
A.试电笔可以用来检测物体所带电荷的种类
B.试电笔可以用来辨别家庭电路的零线和火线
C.使用试电笔时人手可以接触金属笔尖
D.如图所示为正确使用螺丝刀式试电笔的方法

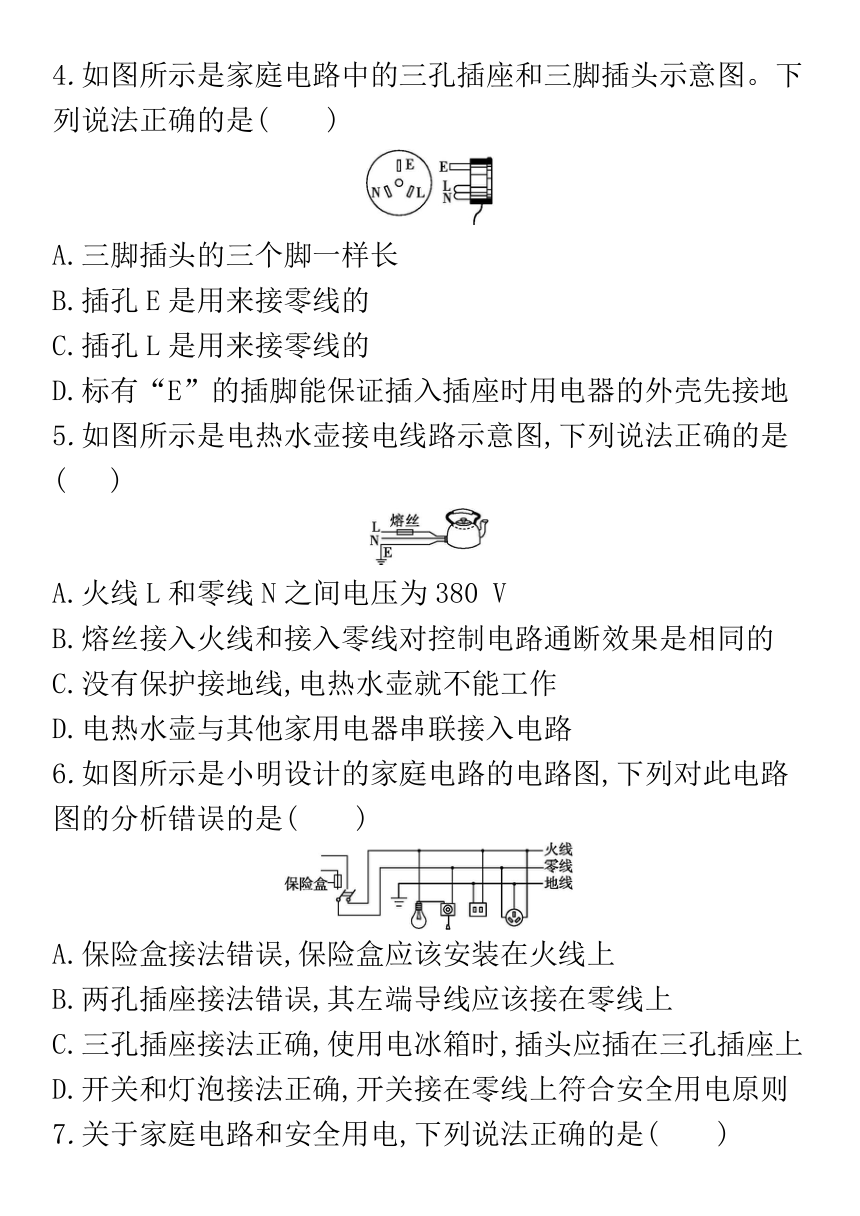

4.如图所示是家庭电路中的三孔插座和三脚插头示意图。下列说法正确的是(　　)
A.三脚插头的三个脚一样长
B.插孔E是用来接零线的
C.插孔L是用来接零线的
D.标有“E”的插脚能保证插入插座时用电器的外壳先接地
5.如图所示是电热水壶接电线路示意图,下列说法正确的是( )
A.火线L和零线N之间电压为380 V
B.熔丝接入火线和接入零线对控制电路通断效果是相同的
C.没有保护接地线,电热水壶就不能工作
D.电热水壶与其他家用电器串联接入电路
6.如图所示是小明设计的家庭电路的电路图,下列对此电路图的分析错误的是(　　)
A.保险盒接法错误,保险盒应该安装在火线上
B.两孔插座接法错误,其左端导线应该接在零线上
C.三孔插座接法正确,使用电冰箱时,插头应插在三孔插座上
D.开关和灯泡接法正确,开关接在零线上符合安全用电原则
7.关于家庭电路和安全用电,下列说法正确的是(　　)
A.更换灯泡前断开电源开关
B.使用试电笔时手不要接触笔尾金属体
C.有人发生触电时,应马上用手把人拖开再施救
D.不要让多个大功率用电器同时接在同一个插座上工作
8.家庭电路中保险丝断了,下列原因可能的是(　　)
A.家庭中用电器的功率过大
B.插头中的两根导线头相碰
C.保险丝的规格不合适,熔断电流太小
D.拉线开关中的两根导线头相碰
二、填空题(本题共4个小题,每空2分,共10分)
9.使用试电笔可识别简单的电路故障。如图所示电路,当开关S闭合,电灯L不发光,用试电笔测试a、b、c、d四点,结果只有b点不发光,由此可以判断故障是　　　　　　。
10.劳动课上,同学们开展了“使用试电笔辨别火线和零线”的活动。如图所示,试电笔的氖管发光,说明被检测的插孔与　　　　相连,此时,试电笔与人体之间的连接方式是　　　　联。

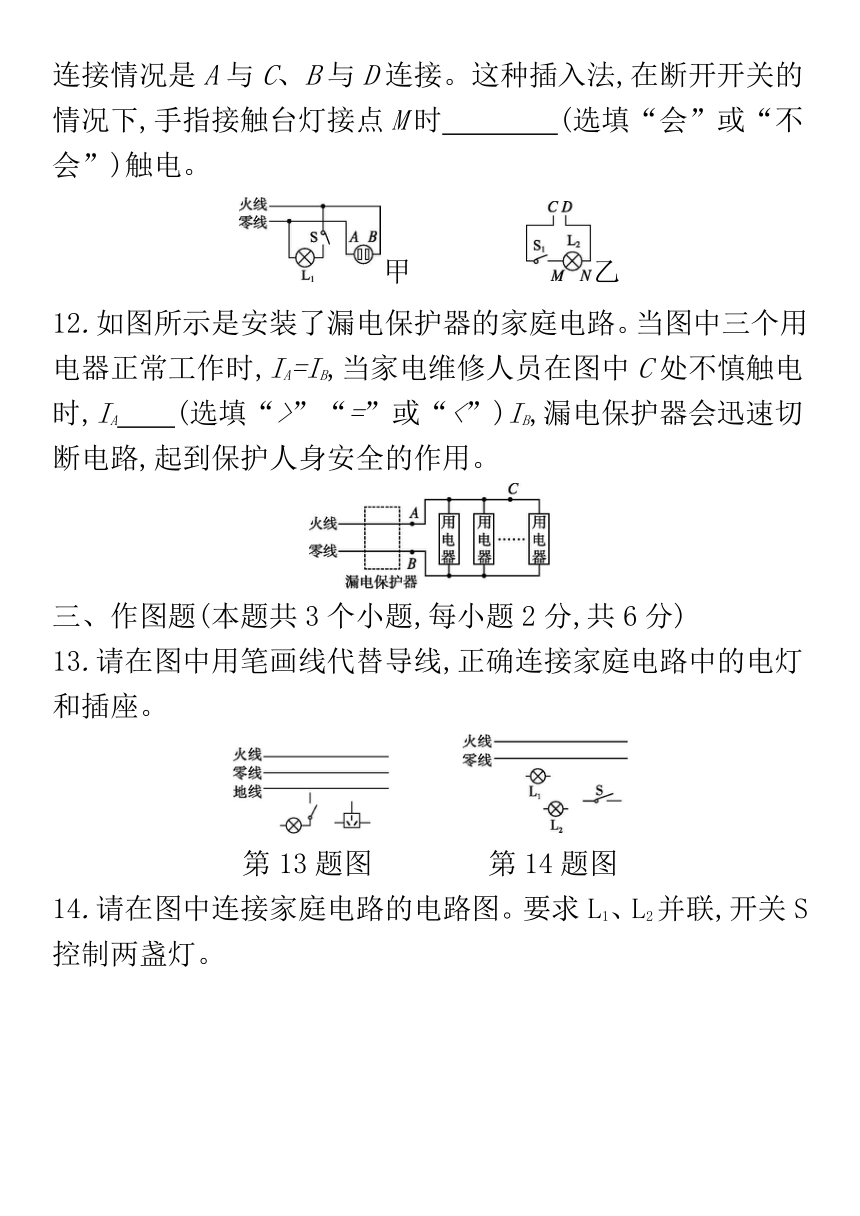

11.在家庭电路中,触电事故通常是由于人们直接或间接与火线接触造成的。如图甲所示,小明将台灯的两脚插头插入两孔插座AB中(图乙是台灯的电路图,CD表示台灯插头的两脚),连接情况是A与C、B与D连接。这种插入法,在断开开关的情况下,手指接触台灯接点M时　　　　(选填“会”或“不会”)触电。
甲　　　　乙
12.如图所示是安装了漏电保护器的家庭电路。当图中三个用电器正常工作时,IA=IB,当家电维修人员在图中C处不慎触电时,IA　　(选填“>”“=”或“<”)IB,漏电保护器会迅速切断电路,起到保护人身安全的作用。
三、作图题(本题共3个小题,每小题2分,共6分)
13.请在图中用笔画线代替导线,正确连接家庭电路中的电灯和插座。
第13题图　 　第14题图
14.请在图中连接家庭电路的电路图。要求L1、L2并联,开关S控制两盏灯。

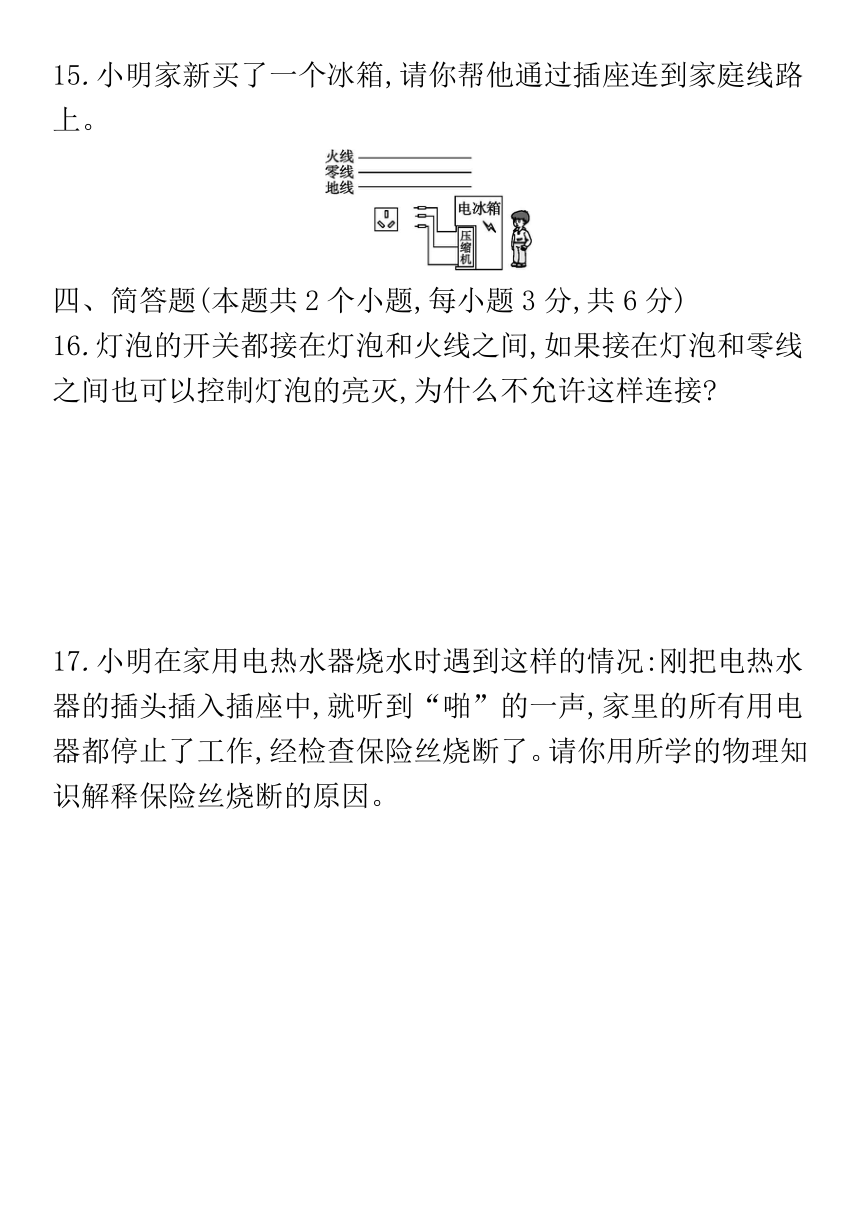

15.小明家新买了一个冰箱,请你帮他通过插座连到家庭线路上。
四、简答题(本题共2个小题,每小题3分,共6分)
16.灯泡的开关都接在灯泡和火线之间,如果接在灯泡和零线之间也可以控制灯泡的亮灭,为什么不允许这样连接
17.小明在家用电热水器烧水时遇到这样的情况:刚把电热水器的插头插入插座中,就听到“啪”的一声,家里的所有用电器都停止了工作,经检查保险丝烧断了。请你用所学的物理知识解释保险丝烧断的原因。
五、实验与科学探究题(本题共3个小题,共28分)
18.(8分)分析如图两幅图片。
甲　　乙
(1)图甲中,触电的原因是人体靠近　　　　带电体产生电弧,与大地连通形成通路,造成触电。
(2)图乙中,触电的原因是站在大地上的人体接触火线,通过人体使得　　　　和大地连通形成通路,造成触电。
(3)根据图示,可知常见触电的实质是人体直接或间接与　　　　连通,并通过大地或零线形成通路。总结出防止触电的措施是　。
19.(10分)(1)小洋家买了一台“220 V　1 500 W”的热水器,由于安装的位置离固定插座太远,便到商店买了标有“220 V　6 A”字样的插线板、两脚插头以及导线,组装了一个多孔的移动插线板。请回答:
①热水器与其他家用电器之间的连接方式是　　　　。
②这个移动插线板存在的问题是 　。(写出一个即可)
(2)某同学家的电能表铭牌上标有“220 V　10 A”字样,该同学晚上在家中将一个额定功率为1 000 W的电饭煲插入插座的瞬间,发现只有自家的电灯熄灭了,空气开关也跳闸了。
①分析原因可能是电饭煲插头　　　　,或是家庭电路中　　　　过大。
②请你设计一个方案验证上述猜想: 　。
20.(10分)(1)如图甲所示是研究“短路引起熔丝熔断”的实验,电路熔断器中的熔丝应该选用熔点　　　　的材料做成,增加一根导线,并将导线接在　　　　两点间,闭合开关,造成短路,可引起熔丝熔断。除短路之外,　　　　　也会引起熔丝熔断。
甲　乙　丙
(2)如图乙所示,大功率家用电器要使用三孔插座,用于接地的导线应该接在插座的　　　　(填字母)孔。小明同学想在家里安装一盏照明灯,如图丙所示是他设计的电路。图丙中虚线框1和2应连入开关和电灯,则开关应装在　　　　虚线框中。安装完毕后,闭合开关,电灯不亮,用试电笔分别测试a、b、c三点时,试电笔的氖管都发光,则电路的故障为　。
六、综合应用题(本题共2个小题,共16分。解答时需写出必要的文字说明、计算公式及过程,若只写出计算结果将不得分)
21.(8分)小明家新买的电热水器的铭牌信息如表。
额定电压 220 V
额定功率 2 200 W
质量 3 kg
　　 　
(1)为了安全用电,该电热水器的电源插头应是图中的　　　　(选填“A”或“B”)图。
(2)电热水器正常工作30 min消耗多少电能
(3)若将此电热水器接入110 V电路中,它的实际功率是多少 (设电热水器的电阻不变)
22.(8分)小丽家的厨房中安装了一个小厨宝,小厨宝利用水箱储水,加热一段时间后,拧开水龙头就会有热水流出,其相关参数如表所示。
产品名称 储水式小厨宝
额定电压 220 V 额定功率 1 200 W
最高温度 75 ℃ 额定容量 6.0 L
(1)小厨宝正常工作时的电阻是多大 (计算结果保留一位小数)
(2)要把满箱水从15 ℃加热到38 ℃,需要吸收多少热量 小厨宝正常工作时至少需要加热多长时间 [c水=4.2×103 J/(kg·℃)]
(3)小丽了解到另一种速热式电热水器,额定功率为5 000 W,冷水流经速热式热水器时,很快就可流出达到预设温度的热水,小丽家的电能表允许通过的最大电流为10 A,则在她家的电路中能否安装这种电热水器
第十九章素养评价
1.B　2.A　3.B　4.D　5.B　6.D　7.AD　8.ABC
9.cb间断路　10.火线　串　
11.会　12.>
13.如图所示
14.如图所示
15.如图所示
16.只有开关接在火线与灯泡之间,当开关断开时,电路中不但没有电流通过,而且灯泡与火线断开连接,防止人触及灯泡与火线构成通路,发生触电事故。
17.由题意可知,电路中发生了短路,此时电路中电阻很小,家庭电路的电压为220 V,由欧姆定律可知,电路中电流很大;根据Q=I2Rt可知,通电时间和保险丝电阻一定时,通过电路的电流大,保险丝产生的热量多,其温度会急剧升高,达到保险丝的熔点,则保险丝熔断。
18.(1)高压　(2)火线　(3)火线　避免接触火线或靠近高压线
19.(1)①并联　②这台热水器的额定电流大于移动插线板允许通过的最大电流,所以不能在这个插线板上使用(答案合理即可)
(2)①短路　总功率　②只让电饭煲单独接入电路,若电饭煲不能工作,空气开关跳闸,说明电饭煲插头短路;若电饭煲能正常工作,空气开关不跳闸,说明家庭电路中总功率过大(答案合理即可)
20.(1)较低　BD　总功率过大　
(2)E　2　进户零线断路
21.(1)B
(2)1.1 kW·h
(3)550 W
22.(1)40.3 Ω　(2)5.796×105 J　483 s
(3)速热式热水器正常工作时的电流I==≈22.7 A>10 A,所以在小丽家的电路中不能安装这种电热水器。
