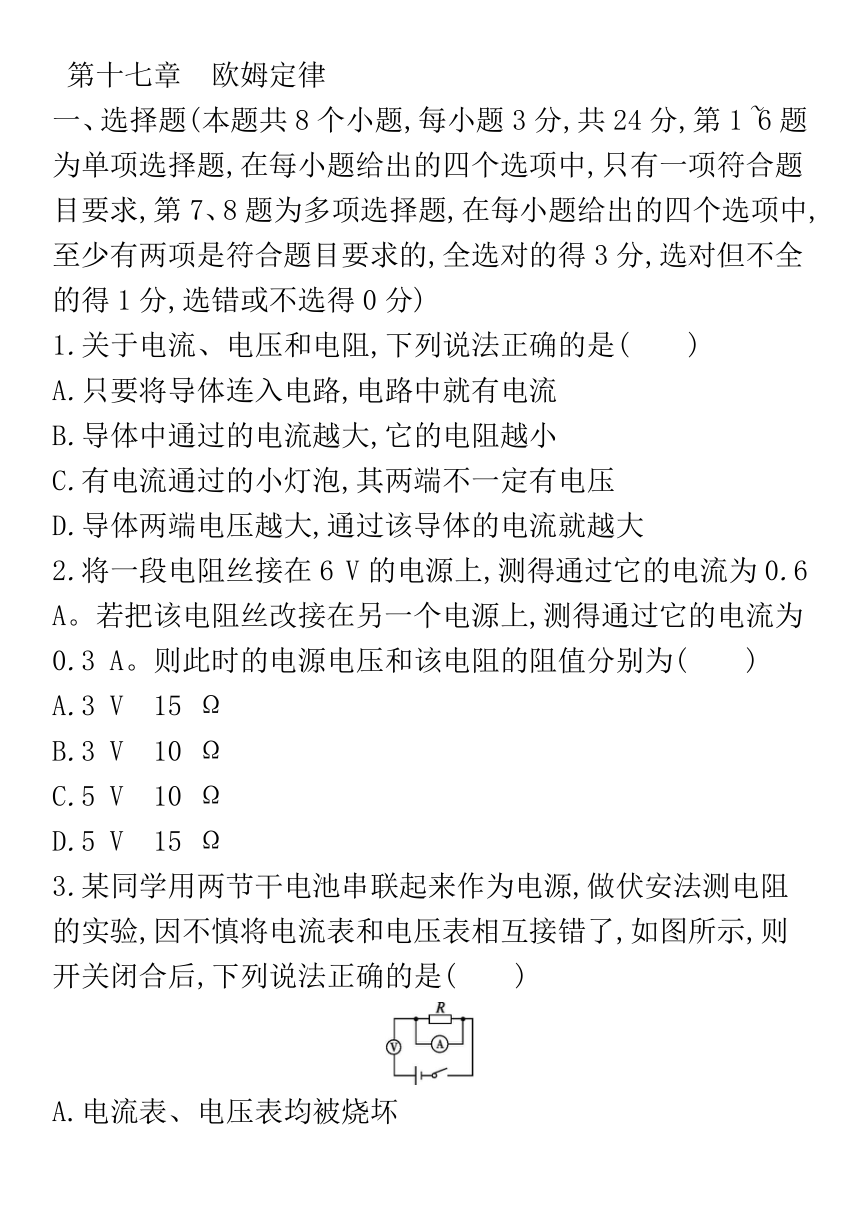

第十七章 欧姆定律
一、选择题(本题共8个小题,每小题3分,共24分,第1~6题为单项选择题,在每小题给出的四个选项中,只有一项符合题目要求,第7、8题为多项选择题,在每小题给出的四个选项中,至少有两项是符合题目要求的,全选对的得3分,选对但不全的得1分,选错或不选得0分)
1.关于电流、电压和电阻,下列说法正确的是(　　)　　　　　　　　　　　　　　　　　　　　
A.只要将导体连入电路,电路中就有电流
B.导体中通过的电流越大,它的电阻越小
C.有电流通过的小灯泡,其两端不一定有电压
D.导体两端电压越大,通过该导体的电流就越大
2.将一段电阻丝接在6 V的电源上,测得通过它的电流为0.6 A。若把该电阻丝改接在另一个电源上,测得通过它的电流为0.3 A。则此时的电源电压和该电阻的阻值分别为(　　)
A.3 V　15 Ω
B.3 V　10 Ω
C.5 V　10 Ω
D.5 V　15 Ω
3.某同学用两节干电池串联起来作为电源,做伏安法测电阻的实验,因不慎将电流表和电压表相互接错了,如图所示,则开关闭合后,下列说法正确的是(　　)
A.电流表、电压表均被烧坏
B.电流表、电压表不会被烧坏
C.只有电流表被烧坏
D.只有电压表被烧坏

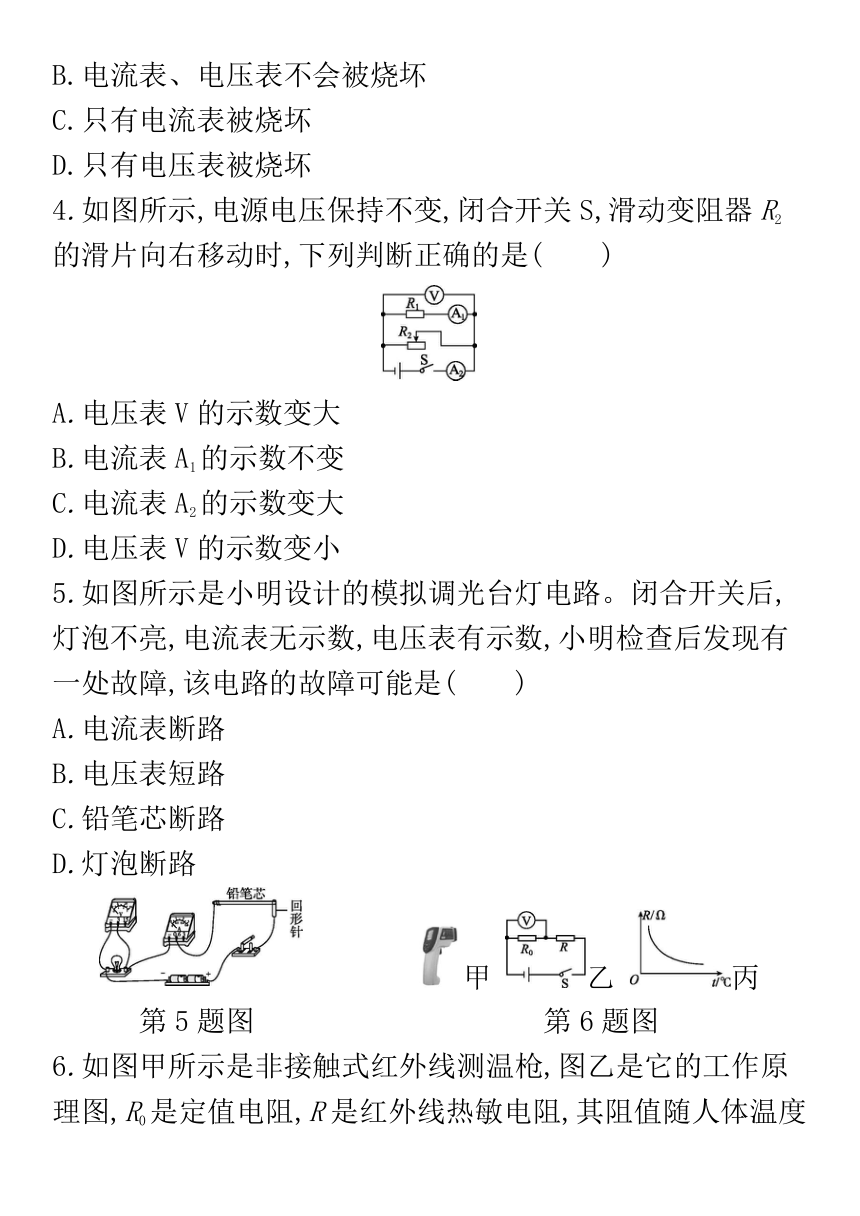

4.如图所示,电源电压保持不变,闭合开关S,滑动变阻器R2的滑片向右移动时,下列判断正确的是(　　)
A.电压表V的示数变大
B.电流表A1的示数不变
C.电流表A2的示数变大
D.电压表V的示数变小
5.如图所示是小明设计的模拟调光台灯电路。闭合开关后,灯泡不亮,电流表无示数,电压表有示数,小明检查后发现有一处故障,该电路的故障可能是(　　)
A.电流表断路
B.电压表短路
C.铅笔芯断路
D.灯泡断路
甲 乙 丙
第5题图 第6题图
6.如图甲所示是非接触式红外线测温枪,图乙是它的工作原理图,R0是定值电阻,R是红外线热敏电阻,其阻值随人体温度变化的图像如图丙所示。闭合开关S后,对该电路分析正确的是(　　)
A.体温越高,R的阻值越大
B.体温越高,电压表的示数越大
C.体温越低,R两端的电压越小
D.体温越低,通过R0的电流越大

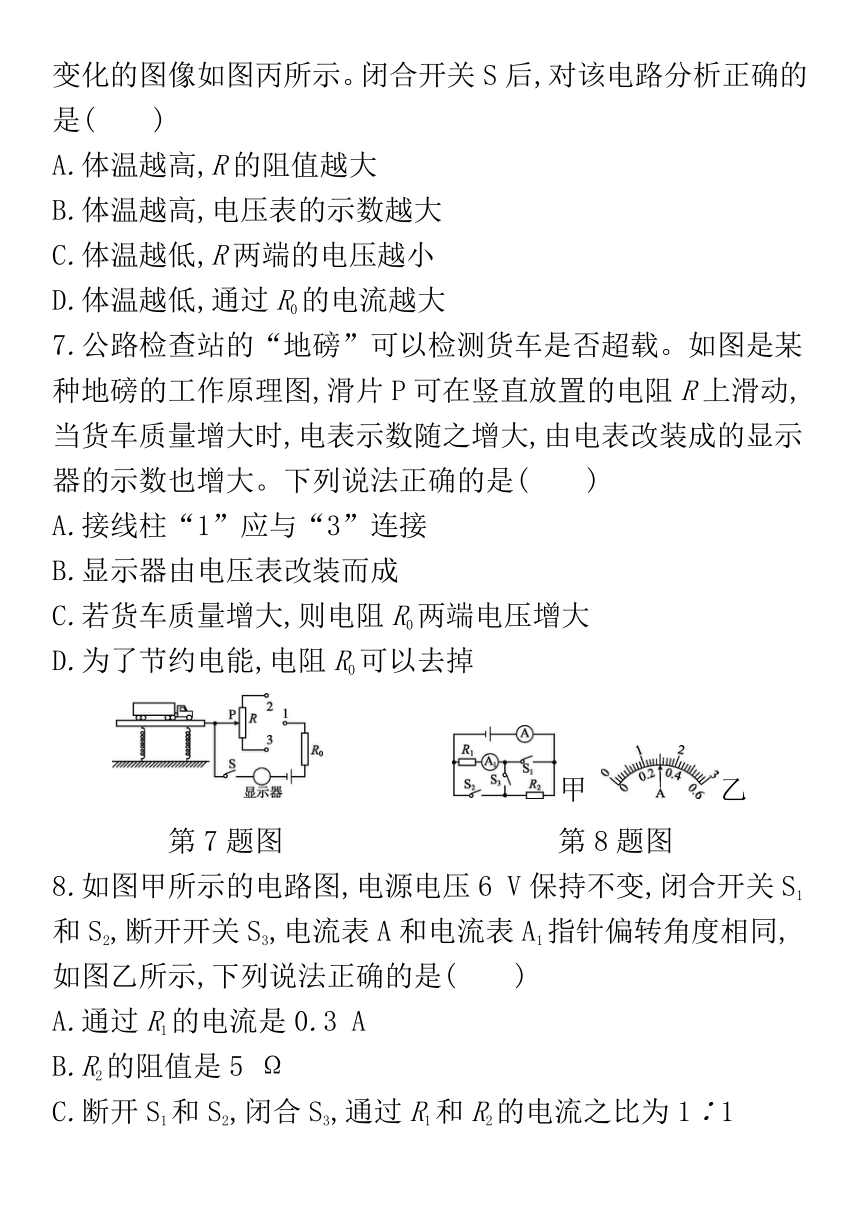

7.公路检查站的“地磅”可以检测货车是否超载。如图是某种地磅的工作原理图,滑片P可在竖直放置的电阻R上滑动,当货车质量增大时,电表示数随之增大,由电表改装成的显示器的示数也增大。下列说法正确的是(　　)
A.接线柱“1”应与“3”连接
B.显示器由电压表改装而成
C.若货车质量增大,则电阻R0两端电压增大
D.为了节约电能,电阻R0可以去掉
甲 乙
第7题图 第8题图
8.如图甲所示的电路图,电源电压6 V保持不变,闭合开关S1和S2,断开开关S3,电流表A和电流表A1指针偏转角度相同,如图乙所示,下列说法正确的是(　　)
A.通过R1的电流是0.3 A
B.R2的阻值是5 Ω
C.断开S1和S2,闭合S3,通过R1和R2的电流之比为1∶1
D.断开S1和S2,闭合S3,R1和R2两端的电压之比为1∶4
二、填空题(本题共4个小题,每空2分,共10分)

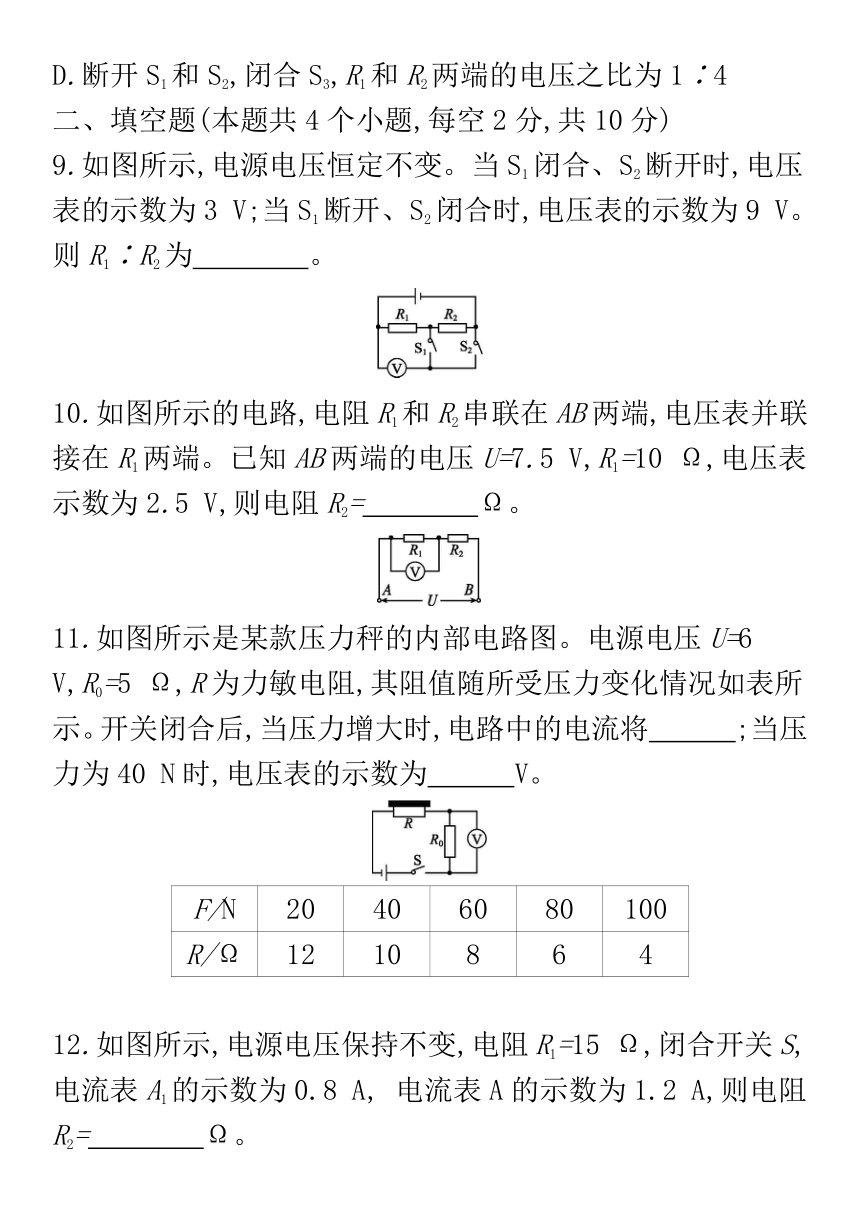

9.如图所示,电源电压恒定不变。当S1闭合、S2断开时,电压表的示数为3 V;当S1断开、S2闭合时,电压表的示数为9 V。则R1∶R2为　　　　。
10.如图所示的电路,电阻R1和R2串联在AB两端,电压表并联接在R1两端。已知AB两端的电压U=7.5 V,R1=10 Ω,电压表示数为2.5 V,则电阻R2=　　　　Ω。
11.如图所示是某款压力秤的内部电路图。电源电压U=6 V,R0=5 Ω,R为力敏电阻,其阻值随所受压力变化情况如表所示。开关闭合后,当压力增大时,电路中的电流将　　　;当压力为40 N时,电压表的示数为　　　V。
F/N 20 40 60 80 100
R/Ω 12 10 8 6 4
12.如图所示,电源电压保持不变,电阻R1=15 Ω,闭合开关S,电流表A1的示数为0.8 A, 电流表A的示数为1.2 A,则电阻 R2=　　　　Ω。
三、作图题(本题共3个小题,每小题2分,共6分)
13.用伏安法测电阻,实验电路如图甲所示。请你根据电路图,在图乙中用笔画线代替导线连接实物图(导线不能交叉)。
　　
14.小明同学在伏安法测电阻的实验中连接了如图所示的电路,他仔细检查电路,发现有一根导线连接错误。请你在图中错误的导线上画“×”,并用笔画线代替导线画出正确的一根连接导线。
　
第14题图 第15题图
15.小明学习了欧姆定律后,用如图所示器材测量电阻Rx的阻值。图中已完成部分电路连接,请用笔画线表示导线将该电路补充完整。要求:原有导线不能改变,也不能与之交叉;电压表的量程要恰当;滑动变阻器的滑片P向右移动时,电流表的示数变小。
四、简答题(本题共2个小题,每小题3分,共6分)
16.由欧姆定律公式I=变形得R=,说明了电阻与电流成反比,与电压成正比,这种说法是否正确 为什么
17.如图所示是呼气式酒精浓度检测仪的简化原理图,其中R是定值电阻,酒精气体传感器是一种气敏电阻,它的阻值随酒精气体浓度的增大而减小。请分析说明:为什么驾驶员呼出的酒精气体浓度越大,检测仪中的电压表的示数越大。
五、实验与科学探究题(本题共3个小题,共28分)
18.(8分)如图甲所示为小明设计的“用伏安法测小灯泡电阻”的实验电路图,小灯泡标有2.5 V的字样。
甲　乙
(1)小明正确操作,记录多组小灯泡两端不同的电压及对应的通过小灯泡的电流值,并通过坐标纸绘制出了小灯泡的I-U图像,如图所示。分析图像可知,小灯泡正常发光时的灯丝电阻为　　　　Ω。
(2)小明计划用此电路探究“电流与电压的关系”,你认为可行吗 　　　　　(选填“可行”或“不可行”),原因是　　　　　　　　　　　　　　　　　　　　。
(3)若将此灯泡与15 Ω的定值电阻串联在电源电压为4.5 V的电源两端,则电路中电流为　　　　A。
甲
19.(10分)小毕同学在探究“电流与电压关系”的实验中,选用器材有:学生电源(电压恒为4.5 V)、电流表、电压表、定值电阻R、导线若干和标有“50 Ω　0.5 A”字样的滑动变阻器R'。
(1)用笔画线代替导线,将图甲所示的电路连接完整(要求:滑片P向D端移动时,电路中的电流变大,且导线不能交叉)。
乙　
实验序号 1 2 3 4
电压U/V 1.0 1.4 2.0 2.4
电流I/A 0.10 0.14 0.20 0.24
(2)连接电路时,开关必须断开。在电路连接完整后,闭合开关S前,应将滑动变阻器的滑片P移到　　　　(选填“A”或“B”)端。
(3)闭合开关S后,移动滑片P时,发现电压表无示数,电流表有示数且不断变化,则电路故障可能是定值电阻R发生了　　　　(选填“断路”或“短路”)。
(4)排除故障后闭合开关S,移动滑片P,当电流表的示数为0.28 A时,电压表指针位置如图乙所示,则定值电阻R的阻值为　　　Ω。多次改变滑动变阻器滑片P的位置,记录的实验数据如表所示。根据实验数据分析,可初步得出结论:在电阻一定的情况下,通过导体的电流与这段导体两端的电压成　　　比。
20.(10分)用如图甲所示的电路“探究电流与电阻的关系”,电源电压恒为6 V,定值电阻R备有5 Ω、10 Ω、20 Ω、40 Ω各一个。
甲　　　　乙
(1)闭合开关前,滑动变阻器的滑片P应滑到最　　　　(选填“左”或“右”)端。
(2)将5 Ω的定值电阻接入电路,闭合开关,移动滑片P发现电流表示数始终为零,电压表示数不为零,其原因可能是　　　　(填选项字母)。
A.定值电阻R短路　B.定值电阻R断路　C.滑动变阻器短路
(3)不改变滑动变阻器滑片P的位置,将5 Ω的电阻换成10 Ω的电阻,闭合开关后,为保证电压表示数与更换前相同,滑片P应向　　　　(选填“左”或“右”)端滑动。
(4)实验中依次接入定值电阻,调节滑片P使定值电阻两端电压相同,记下电流表读数,绘出电流I与电阻倒数变化的图像如图乙所示,由图乙可知:电压一定时,电流与电阻成　　　　比。
(5)为完成整个实验,应该选择　　　　(填选项字母)规格的滑动变阻器。
A.50 Ω　1.0 A　　
B.100 Ω　1.2 A　　
C.200 Ω　0.6 A
六、综合应用题(本题共2个小题,共16分。解答时需写出必要的文字说明、计算公式及过程,若只写出计算结果将不得分)
21.(8分)如图所示的电路,电源电压不变,r、R1和R2均为定值电阻,其中r=1 Ω,R1=14 Ω,S1为单刀开关,S2为单刀双掷开关,闭合S1,将S2掷于1端,电压表V的示数U1=2.8 V;将S2切换到2端,电压表的示数U2=2.7 V。求:
(1)电源电压U 的大小。
(2)电阻R2的阻值。
22.(8分)如图所示的电路,电源电压恒定,定值电阻R1、R2的阻值分别为10 Ω、20 Ω。当S1闭合,S2、S3断开时,电流表的示数为0.4 A,求:
(1)电源电压。
(2)当S1、S2、S3都闭合时,电流表的示数变化了1.2 A,R3的阻值。
第十七章素养评价
1.D　2.B　3.B　4.B　5.D　6.B　7.AC　8.ABC
9.1∶2　10.20　11.变大　2　12.30
13.如图所示　　　　　　　14.如图所示
15.如图所示
16.不正确。导体的电阻是导体本身的一种性质,导体电阻的大小与导体的材料、长度、横截面积等有关,与导体两端的电压和流过导体的电流无关。
17.由图可知,该电路为串联电路,电压表测量R两端的电压;驾驶员呼出的酒精气体浓度越大,气敏电阻的阻值越小,电路的总电阻越小;由于电源电压不变,根据I=可知,电路中的电流越大;定值电阻的阻值不变,由U=IR可知,定值电阻两端的电压就越大,所以电压表的示数就越大。
18.(1)10　(2)不可行　小灯泡灯丝电阻会随温度的升高而增大　(3)0.2
19.(1)如图所示
(2)A　(3)短路　(4)10　正
20.(1)左　(2)B　(3)左　(4)反　(5)B
21.(1)3 V　(2)9 Ω
22.(1)12 V　(2)30 Ω
