河南省中牟县第二高级中学（人教版）高中物理选修3-2课件：4.6自感和互感（共15张PPT）

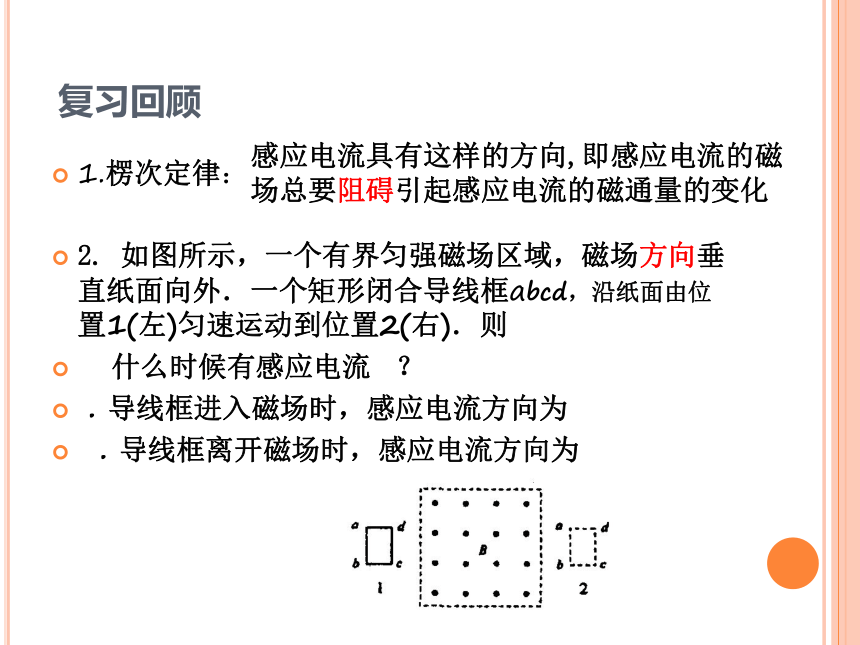

课件15张PPT。复习回顾1.楞次定律：
2. 如图所示，一个有界匀强磁场区域，磁场方向垂直纸面向外．一个矩形闭合导线框abcd，沿纸面由位置1(左)匀速运动到位置2(右)．则
什么时候有感应电流 ？
. 导线框进入磁场时，感应电流方向为
. 导线框离开磁场时，感应电流方向为感应电流具有这样的方向,即感应电流的磁场总要阻碍引起感应电流的磁通量的变化4.6 互 感 和 自 感人教版物理高二年级上期选修3-2学习目标
1.通过实验，归纳出互感现象的电磁感应特点,并且能在分组实验中应用。
2.通过观察、分析、实验等方法，能够说出自感现象及其特点，培养科学探究的意识、兴趣和能力。

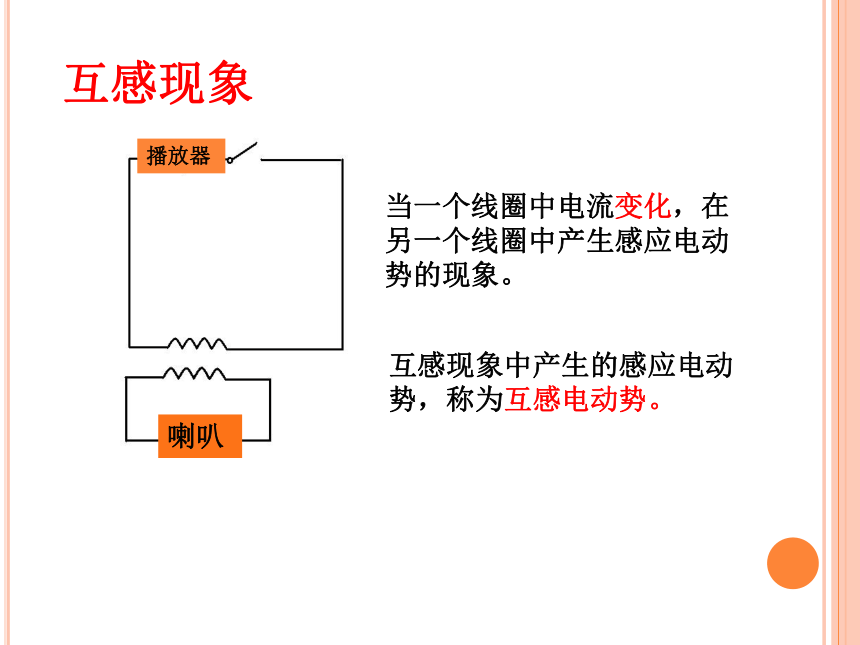

3.通过电磁感应原理分析推导得出自感电动势，并能说出自感系数的意义及决定条件。播放器互感现象喇叭当一个线圈中电流变化，在另一个线圈中产生感应电动势的现象。互感现象中产生的感应电动势，称为互感电动势。

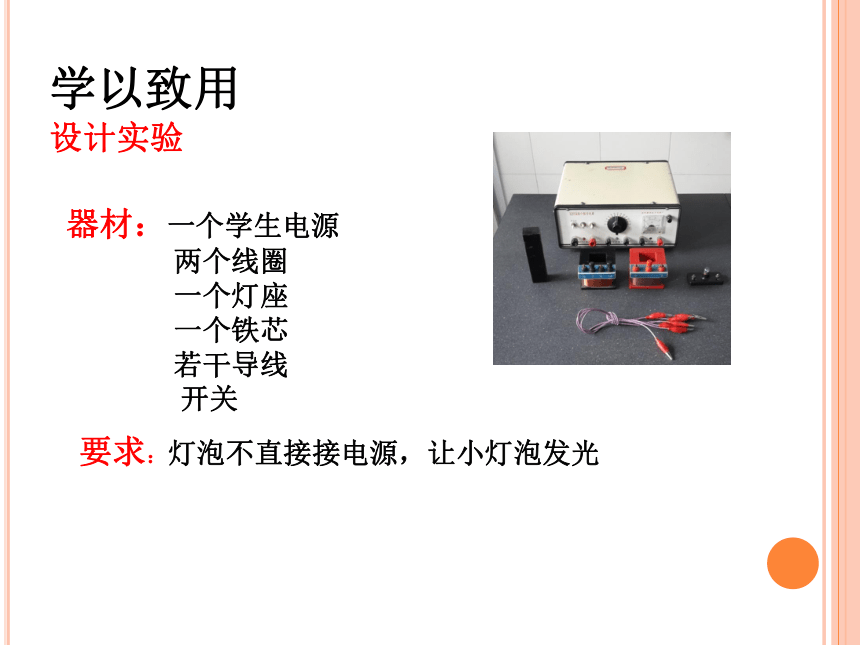

学以致用设计实验器材：一个学生电源
两个线圈
一个灯座
一个铁芯
若干导线

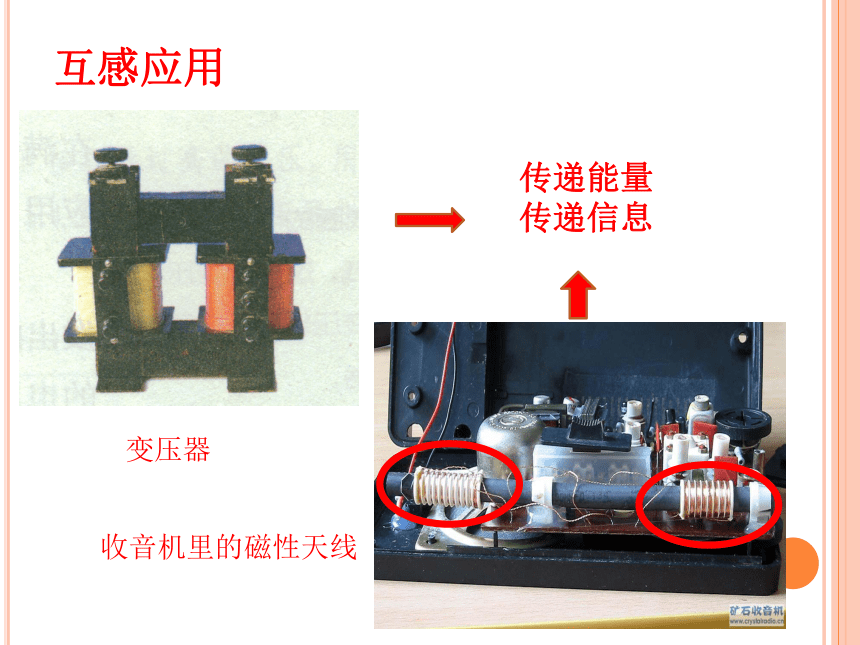

开关要求：灯泡不直接接电源，让小灯泡发光互感应用变压器收音机里的磁性天线传递能量

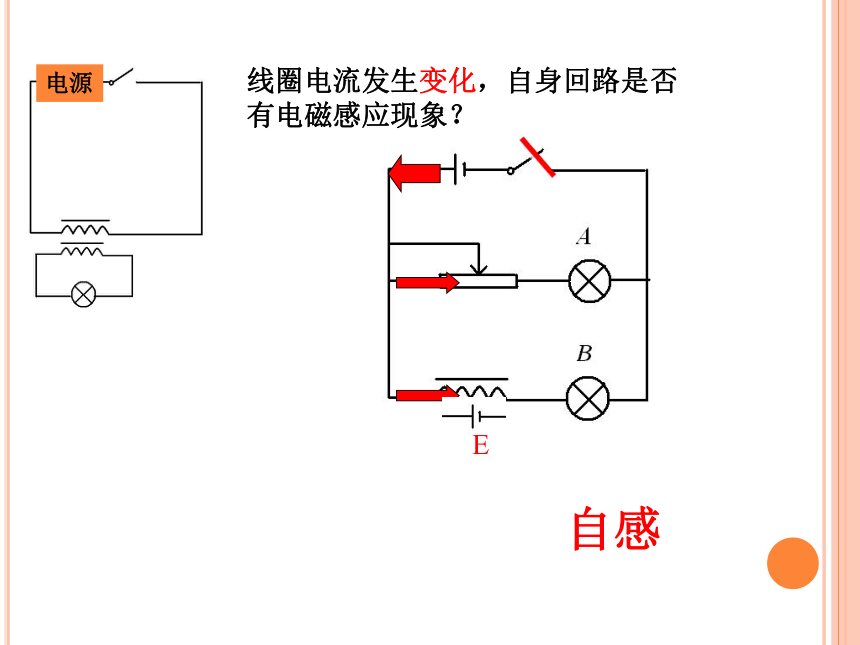

传递信息线圈电流发生变化，自身回路是否有电磁感应现象？E自感电源当电流增加时，会有感应电动势的产生，那么当电流减少时呢？1.自感电动势的大小：与电流的变化率成正比。2.自感系数 L决定线圈自感系数的因素： 线圈的大小，形状，圈数，以及是否有铁芯
单位：亨利（H）自感系数自感的应用自感的防止自感系数很大绕线电阻 当堂检测1. 关于 自感现象，下列说法中正确的是(　　)
A．自感现象是线圈自身的电流变化而引起的电磁感应现象
B．自感电动势总是阻止原电流的变化
C．自感电动势的方向总与原电流方向相反
D、自感电动势总是阻碍原来电流变化的
AD2.演示自感的实验电路图如右图所示:
L是线圈，A1、A2是规格相同的灯泡，R的阻值与L的直流电阻值相同。
当开关由断开到闭合时，观察到的自感现象是 比 先亮，最后达到同样亮。A2 A13．如图1所示，L为线圈，电路稳定后小灯泡正常发光，当断开开关S的瞬间会有(　　)
A．灯A立即熄灭
B．灯A慢慢熄灭
?C．灯A突然闪亮一下再慢慢熄灭
D．灯A突然闪亮一下再突然熄灭
A谈谈收获：
