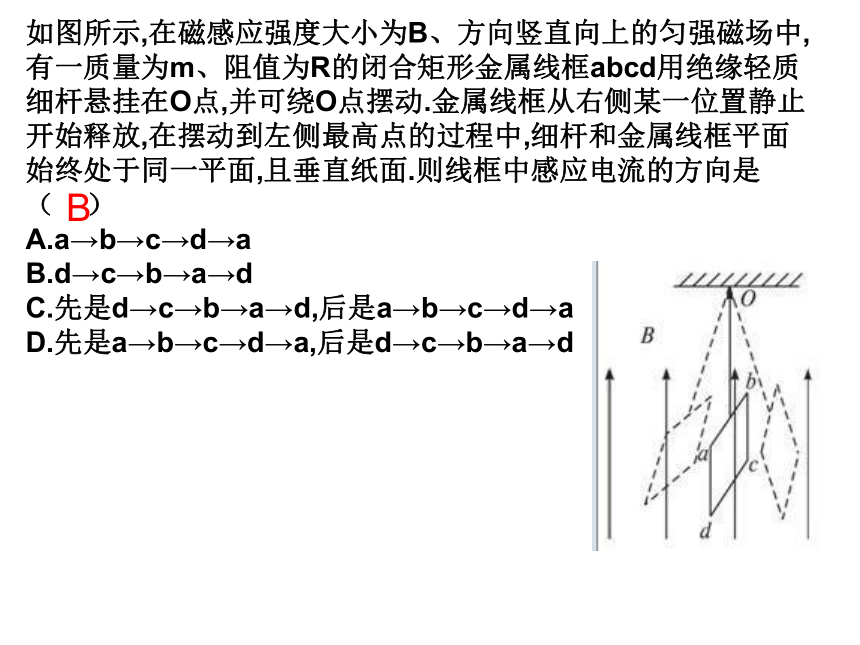

课件13张PPT。如图所示,在磁感应强度大小为B、方向竖直向上的匀强磁场中,有一质量为m、阻值为R的闭合矩形金属线框abcd用绝缘轻质细杆悬挂在O点,并可绕O点摆动.金属线框从右侧某一位置静止开始释放,在摆动到左侧最高点的过程中,细杆和金属线框平面始终处于同一平面,且垂直纸面.则线框中感应电流的方向是（ ? ?）
A.a→b→c→d→a
B.d→c→b→a→d
C.先是d→c→b→a→d,后是a→b→c→d→a

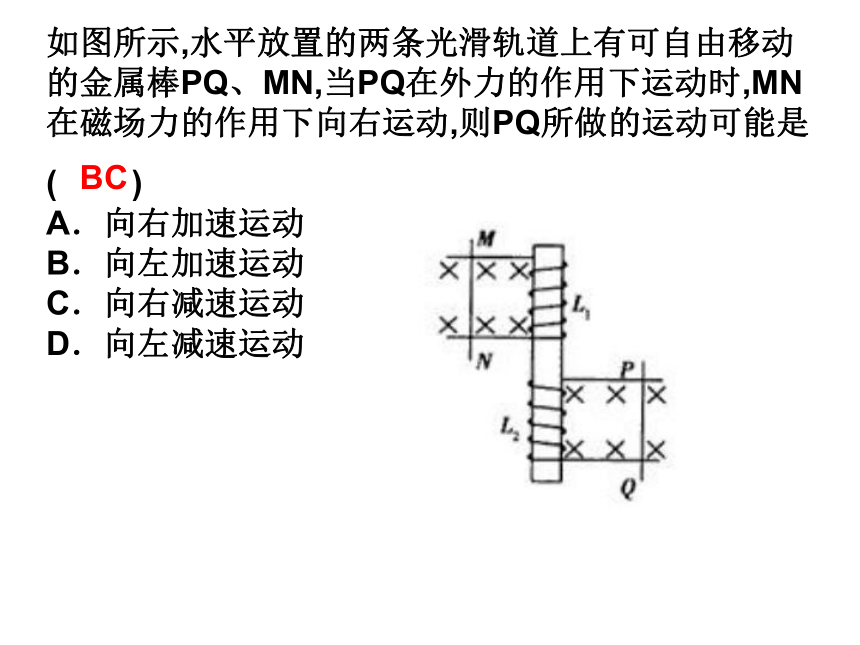

D.先是a→b→c→d→a,后是d→c→b→a→dB如图所示,水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN,当PQ在外力的作用下运动时,MN在磁场力的作用下向右运动,则PQ所做的运动可能是

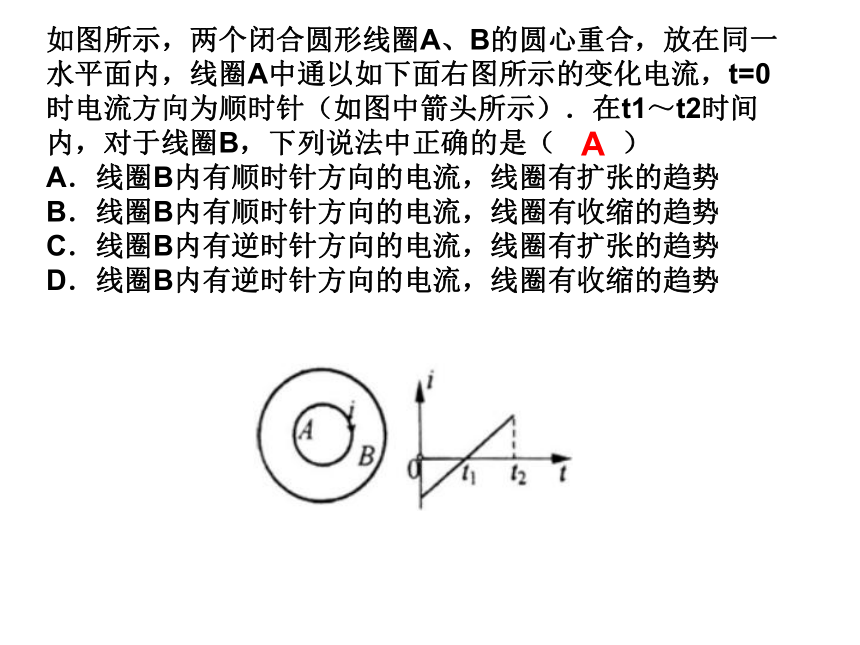

( ) A．向右加速运动 B．向左加速运动 C．向右减速运动 D．向左减速运动 BC如图所示，两个闭合圆形线圈A、B的圆心重合，放在同一水平面内，线圈A中通以如下面右图所示的变化电流，t=0时电流方向为顺时针（如图中箭头所示）．在t1～t2时间内，对于线圈B，下列说法中正确的是（ ）
A．线圈B内有顺时针方向的电流，线圈有扩张的趋势B．线圈B内有顺时针方向的电流，线圈有收缩的趋势C．线圈B内有逆时针方向的电流，线圈有扩张的趋势D．线圈B内有逆时针方向的电流，线圈有收缩的趋势A在匀强磁场中放一电阻不计的平行金属导轨,导轨跟大线圈M相接,如图所示，导轨上放一根导线ab,磁感线垂直于导轨所在平面指向纸外。欲使M所包围的小闭合线圈N产生顺时针方向感应电流，则导线的运动情况可能是( ) A 匀速向右? B 加速向右

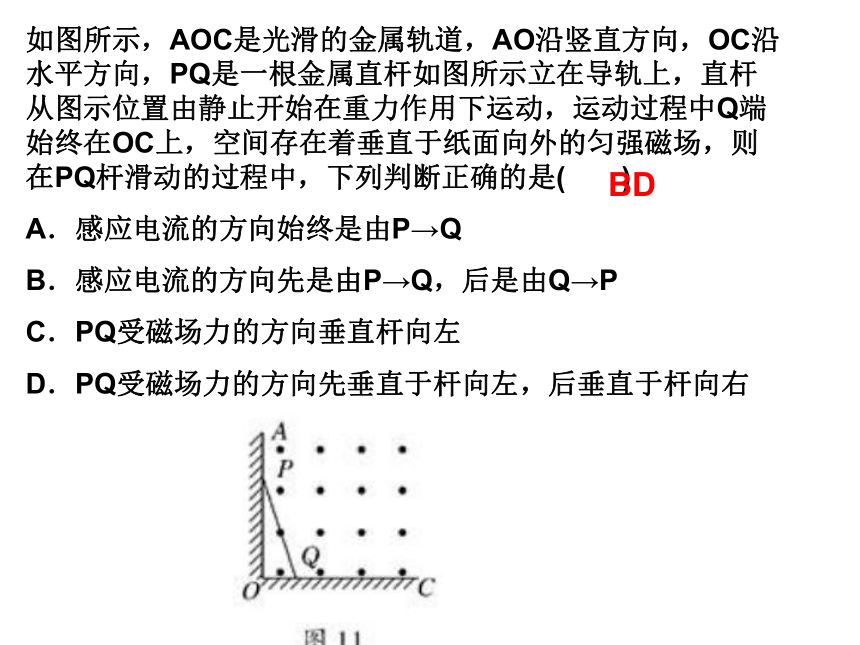

C匀速向左? D加速向左D如图所示，AOC是光滑的金属轨道，AO沿竖直方向，OC沿水平方向，PQ是一根金属直杆如图所示立在导轨上，直杆从图示位置由静止开始在重力作用下运动，运动过程中Q端始终在OC上，空间存在着垂直于纸面向外的匀强磁场，则在PQ杆滑动的过程中，下列判断正确的是( )
A．感应电流的方向始终是由P→Q
B．感应电流的方向先是由P→Q，后是由Q→P
C．PQ受磁场力的方向垂直杆向左

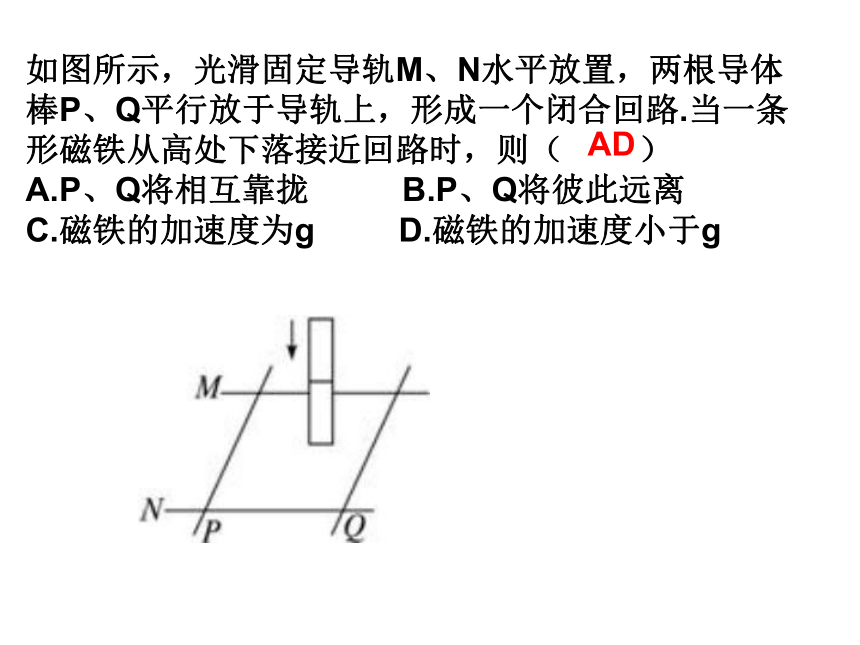

D．PQ受磁场力的方向先垂直于杆向左，后垂直于杆向右BD如图所示，光滑固定导轨M、N水平放置，两根导体棒P、Q平行放于导轨上，形成一个闭合回路.当一条形磁铁从高处下落接近回路时，则（? ? ）
A.P、Q将相互靠拢??????????B.P、Q将彼此远离
C.磁铁的加速度为g?????????D.磁铁的加速度小于gAD下图中MN、GH为平行导轨，AB、CD为跨在导轨上的两根横杆，导轨和横杆均为导体。有匀强磁场垂直于导轨所在的平面，方向如图，用I表示回路中的电流，则 ( )
A ．当AB不动而CD向右滑动时，I≠0且沿顺时针方向 B．当AB向左、CD向右滑动且速度大小相等时，I＝0 C．当AB、CD都向右滑动且速度大小相等时，I＝0 D．当AB、CD都向右滑动，且AB速度大于CD时，I≠0且沿逆时针方向 c一块铜片置于如图所示的磁场中，如果用力把这铜片从磁场拉出或把它进一步推入，则在这两个过程中有关磁场对铜片的作用力，下列叙述正确的是（ ）
A．拉出时是阻力
B．拉出时受磁场力，推入时不受磁场力
C．拉出、推入时均不受磁场力
D．受不受磁场力要看如何拉出和推入A如图所示，粗糙水平桌面上有一质量为m的铜质矩形线圈，当一竖直放置的条形磁铁从线圈中线OO‘正上方等高快速经过时，若线圈始终不动，则关于线圈中的感应电流方向、线圈受到的支持力FN及在水平方向运动趋势的判断，正确的是（ ）
A．FN先小于mg后大于mg，运动趋势向左
B．FN先大于mg后小于mg，运动趋势向右
C．电流方向先为A→B→C→D→A，后为D→C→B→A→D
D．电流方向先为D→C→B→A→D，后为A→B→C→D→ABC圆形导体环用一根轻质细杆悬挂在O点，导体环可以在竖直平面里来回摆动，空气阻力和摩擦力均可不计．在如图所示的正方形区域里，有匀强磁场垂直于圆环的振动面指向纸内．下列说法中正确的有( ) A．此摆振动的开始阶段机械能不守恒
B．导体环进入磁场和离开磁场时，环中电流的方向肯定相反
C．导体环通过最低点时，环中感应电流最大
D．最后此摆在匀强磁场中振动时，机械能守恒ABD如图所示，矩形闭合线圈放置在水平薄板上，有一块蹄形磁铁如图所示置于平板的正下方（磁极间距略大于矩形线圈的宽度．）当磁铁匀速向右通过线圈时，线圈仍静止不动，那么线圈受到薄板的摩擦力方向和线圈中产生感应电流的方向（从上向下看）是（ ）
A．摩擦力方向一直向左
B．摩擦力方向先向左、后向或右
C．感应电流的方向顺时针→逆时针→顺时针
D．感应电流的方向顺时针→逆时针AC如图所示，A、B为大小、形状均相同且内壁光滑，但用不同材料制成的圆管，竖直固定在相同高度．两个相同的磁性小球，同时从A、B管上端的管口无初速释放，穿过A管的小球比穿过B管的小球先落到地面．下面对于两管的描述中可能正确的是（ ）
A．A管是用塑料制成的，B管是用铜制成的
B．A管是用铝制成的，B管是用胶木制成的
C．A管是用胶木制成的，B管是用塑料制成的
D．A管是用胶木制成的，B管是用铝制成的AD如图所示，线圈由a位置开始下落，在磁场中受到的磁场力如果总是小于它的重力，则它在a、b、c、d四个位置（在b、d位置时线圈恰好有一半在磁场中）时，加速度的关系为( )
A．aa>ab>ac>ad B．aa=ac>ab>ad C．aa=ac>ad>ab D．aa=ac>ab=ad B
