课件29张PPT。闭合电路欧姆定律应用

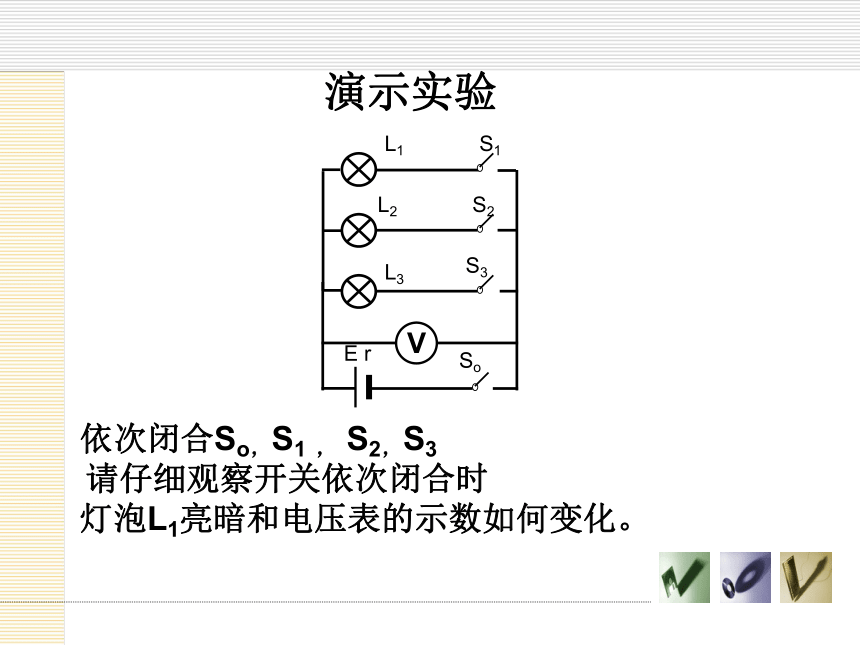

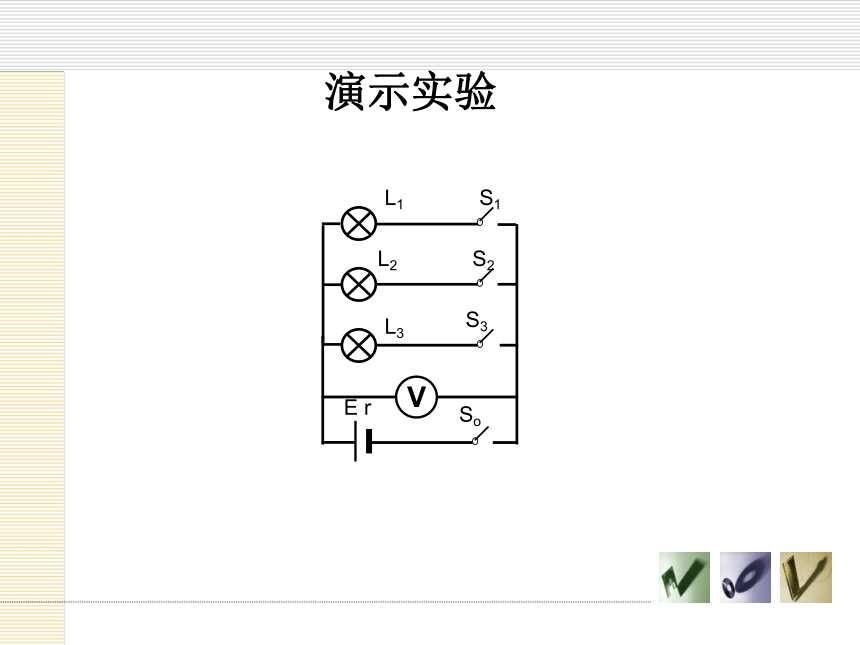

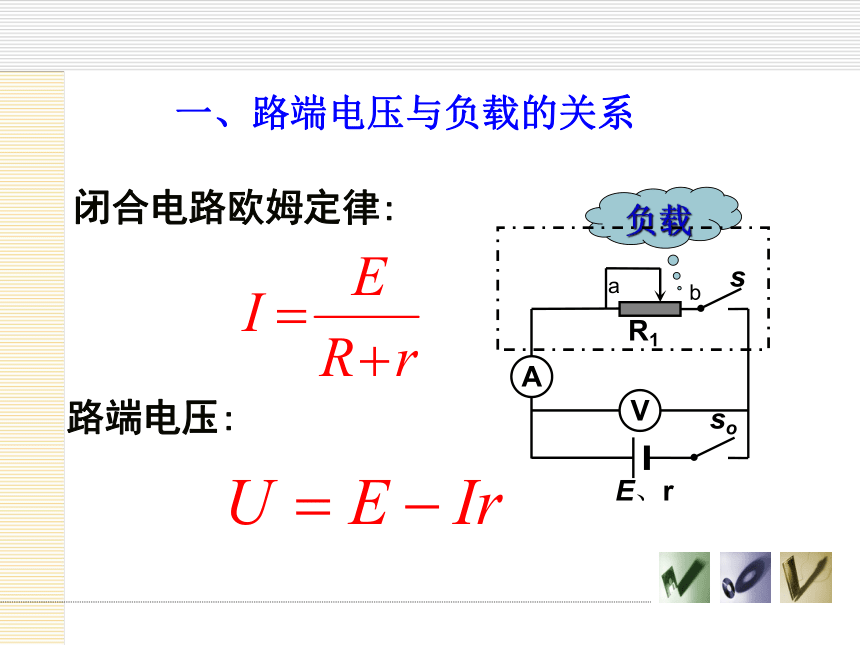

演示实验依次闭合So，S1 ， S2，S3 请仔细观察开关依次闭合时 灯泡L1亮暗和电压表的示数如何变化。路端电压:闭合电路欧姆定律:一、路端电压与负载的关系如图所示请用下面的器材：定值电阻Ro，滑动变阻器R1，开关S各一个，导线若干，你能在虚线框内设计出几种可行的负载电路？
1、请画出电路图
2、接通电路，分析虚线框内电阻改变前后电表读数如何变化

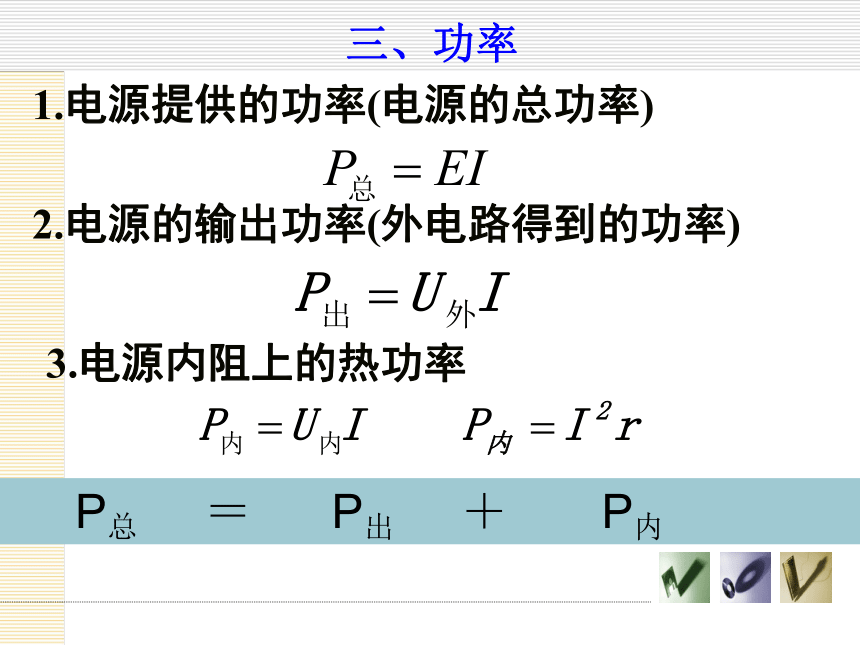

3、此时滑动变阻器R1和电阻Ro上的电压电流变化情况二、动态分析 a b如图所示，闭合开关当滑动变阻器的滑动点P向左移动时，电流表、电压表的示数将如何变化？例一演示实验三、功率 P总 ＝ P出 ＋ P内1.电源提供的功率(电源的总功率) 2.电源的输出功率(外电路得到的功率)3.电源内阻上的热功率 在如图所示闭合电路中,电动势E=12V，
r=2Ω请分别求出R1为1Ω、2Ω、4Ω时
1、电源的总功率
2、电源内阻上的热功率
3、电源的输出功率

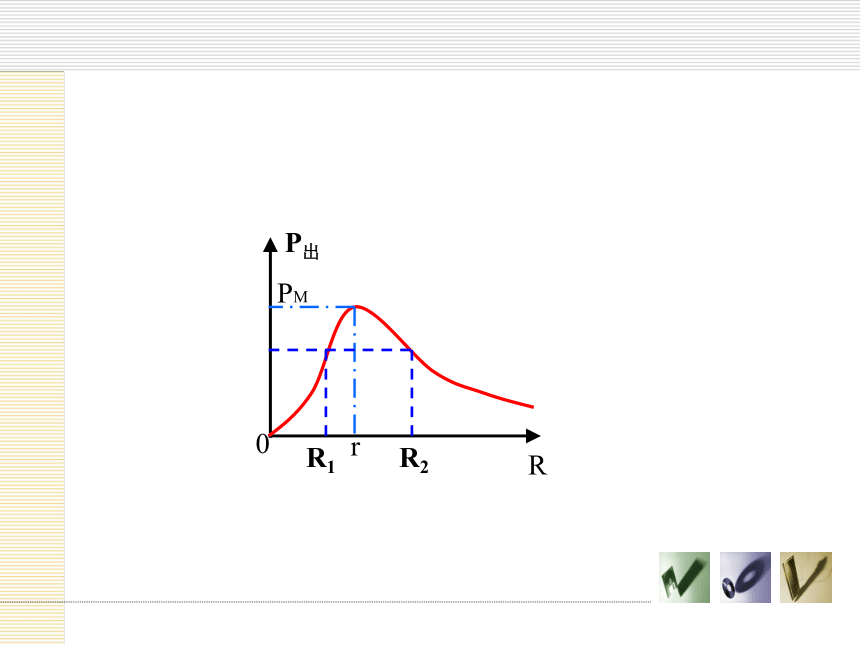

例二0RP出rPMR1R24.电源最大输出功率3、路端电压与电流的关系
设电源的电动势E=3V，内阻r=2Ω。请根据路端电压与电流的关系式U=E-Ir，以U为纵坐标，I为横坐标，做出U与I关系的函数图像。例1如图所示为测量某电源电动势和内阻时得到的U－I图线 ，则电源的电动势和内阻为？由 得1.电源提供的功率(电源的总功率) 四、闭合电路的功率3.电源内阻上的热功率 4.闭合电路中的能量转化电源提供电能外电路消耗的能量内电路消耗的电能2.电源的输出功率(外电路得到的功率)5.电源的效率对纯电阻电路,电源的效率为:３、电源的外特性曲线
——路端电压U随电流I变化的图象． (1)图象的函数表达 ②在横轴上的截距表示电源的短路电流③图象斜率的绝对值表示电源的内阻，内阻越大，图线倾斜得越厉害．①在纵轴上的截距表示电源的电动势E． (2)图象的物理意义EI短θ二、路端电压与负载的关系2、如图，Ｒ1=28Ω,Ｒ2=18Ω,当开关处于位置1时,电流表读数I1=0.4A;当开关处于位置2时,电流表读数I2=0.6A.求电源的电动势E和内电阻r.E = 3V
r = 1Ω三、课堂练习3、如图所示，当滑动变阻器的滑动点P向右移动时，电流表、电压表的示数将如何变化？三、课堂练习E=12V
r =2Ω4、如图，R＝0.8Ω当开关S断开时电压表的读数为1.5V；当开关S闭合时电压表的读数为1.2V则该电源的电动势和内电阻分别为多少?三、课堂练习0.55、如图是某电源的路端电压U随干路电流I的变化图象,由图象可知,该电源的电动势为 V,内阻为 Ω3三、课堂练习6、有两节电池,它们的电动势分别为E1和E2,内电阻分别为r1和r2.将它们分别连成闭合电路,其外电路的电流I和路端电压U的关系如图所示,可以判定( )ABA.图象交点所示状态,
两电路的外电阻相等
B.E1>E2,r1>r2
C.图象交点所示状态,
两电路的电阻相等
D.E1>E2,r1A、A、B灯都变亮
B、A、B灯都变暗
C、A灯变亮，B灯变暗
D、A灯变暗，B灯变亮B三、课堂练习电路的总电阻R总越小，总电流I越大！线路的总电压2Ir越大并联线路的电压U并越小并联的用电器越多，并联的总电阻R并越小！一、实验研究目的：器材：线路图：路端电压跟外电阻的关系电源、电键、 导线、伏特表、滑动变阻器、电流表、电阻演示实验探究路端电压跟外电阻的关系实验结论：当外电阻增大时，电流 ，路端电压 。 当外电阻减小时，电流 ，路端电压 。 减小增大增大减小实验结论减小增大减小U外=E0I = E/r0（断路）（短路）增大二、理论分析合作探究从图中可以看出，路端电压是随电流的增加而 __________。
截距（即图象与纵坐标的交点）表示此时电流 ，此时电路处于 状态。
路端电压= 。
图象与横轴的交点表示电路处于 状态，
此时 I = 。
该图象斜率的绝对值为_________，即倾斜程度与________ 有关。U = E - I r减小短路为 0断路电动势 E E / r r内阻三、图象处理合作探究反馈练习如图所示电源的外特性曲线，可知该电源的
电动势为多少，内阻为多少，外电路短路时
通过的电流强度为多少？0.51.800 7.如图所示的电路中,电池的电动势为E,内阻为r,电路中的电阻为R1、R2和R3的阻值相同.在开关S处于闭合状态下,若将开关S1由位置1切换到位置2,则( )
A、电压表的示数变大
B、电池内部消耗的功率变大
C、电阻R2两端的电压变大
D、电池的效率变大B
