内蒙古鄂尔多斯康巴什新区第二中学人教版九年级物理全册第二十章《电与磁》学案（无答案）

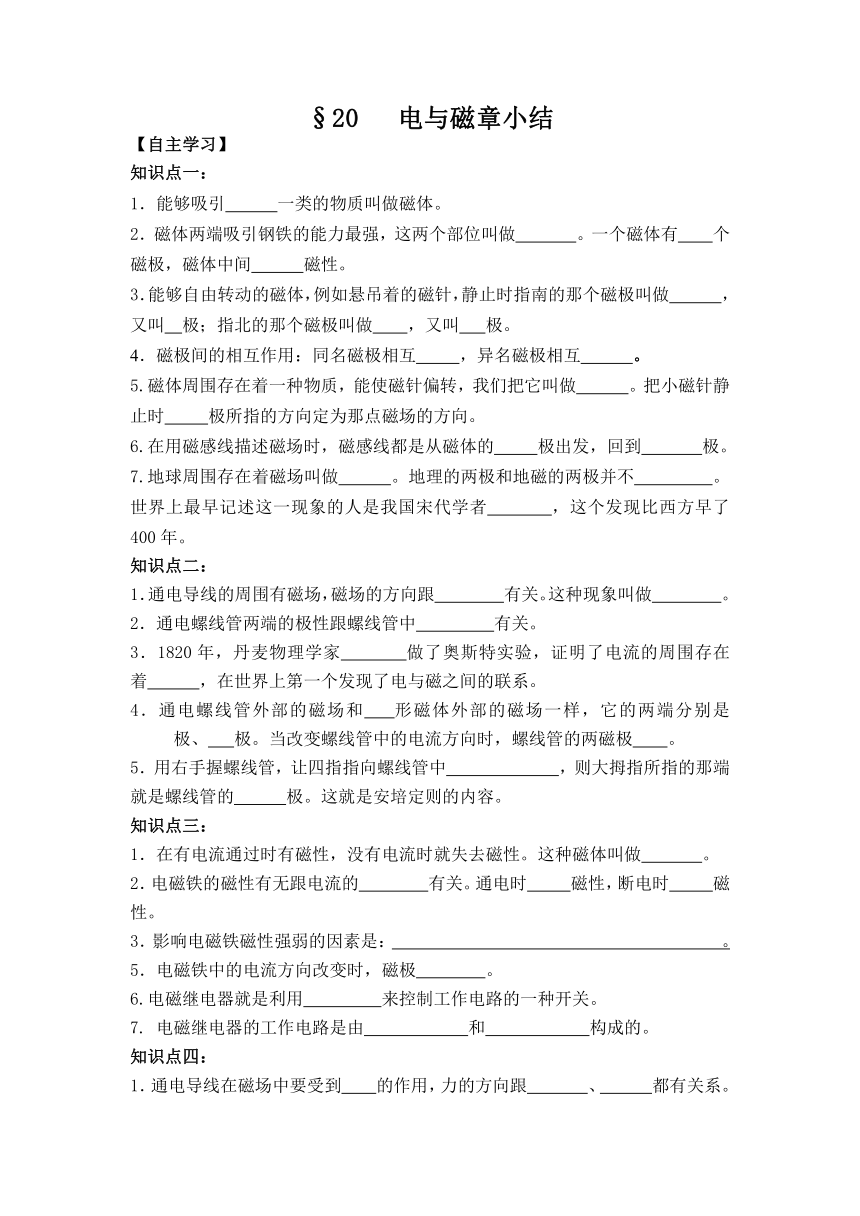

§20 电与磁章小结
【自主学习】
知识点一：
1．能够吸引 一类的物质叫做磁体。
2．磁体两端吸引钢铁的能力最强，这两个部位叫做 。一个磁体有 个磁极，磁体中间 磁性。
3．能够自由转动的磁体，例如悬吊着的磁针，静止时指南的那个磁极叫做 ，又叫 极；指北的那个磁极叫做 ，又叫 极。
4．磁极间的相互作用：同名磁极相互 ，异名磁极相互 。
5.磁体周围存在着一种物质，能使磁针偏转，我们把它叫做 。把小磁针静止时 极所指的方向定为那点磁场的方向。
6.在用磁感线描述磁场时，磁感线都是从磁体的 极出发，回到 极。
7.地球周围存在着磁场叫做 。地理的两极和地磁的两极并不 。世界上最早记述这一现象的人是我国宋代学者 ，这个发现比西方早了400年。
知识点二：
1．通电导线的周围有磁场，磁场的方向跟 有关。这种现象叫做 。
2．通电螺线管两端的极性跟螺线管中 有关。
3．1820年，丹麦物理学家 做了奥斯特实验，证明了电流的周围存在着 ，在世界上第一个发现了电与磁之间的联系。
4．通电螺线管外部的磁场和 形磁体外部的磁场一样，它的两端分别是 极、 极。当改变螺线管中的电流方向时，螺线管的两磁极 。
5．用右手握螺线管，让四指指向螺线管中 ，则大拇指所指的那端就是螺线管的 极。这就是安培定则的内容。
知识点三：
1．在有电流通过时有磁性，没有电流时就失去磁性。这种磁体叫做 。
2．电磁铁的磁性有无跟电流的 有关。通电时 磁性，断电时 磁性。
3．影响电磁铁磁性强弱的因素是： 。
5．电磁铁中的电流方向改变时，磁极 。
6.电磁继电器就是利用 来控制工作电路的一种开关。
7. 电磁继电器的工作电路是由 和 构成的。
知识点四：
1．通电导线在磁场中要受到 的作用，力的方向跟 、 都有关系。

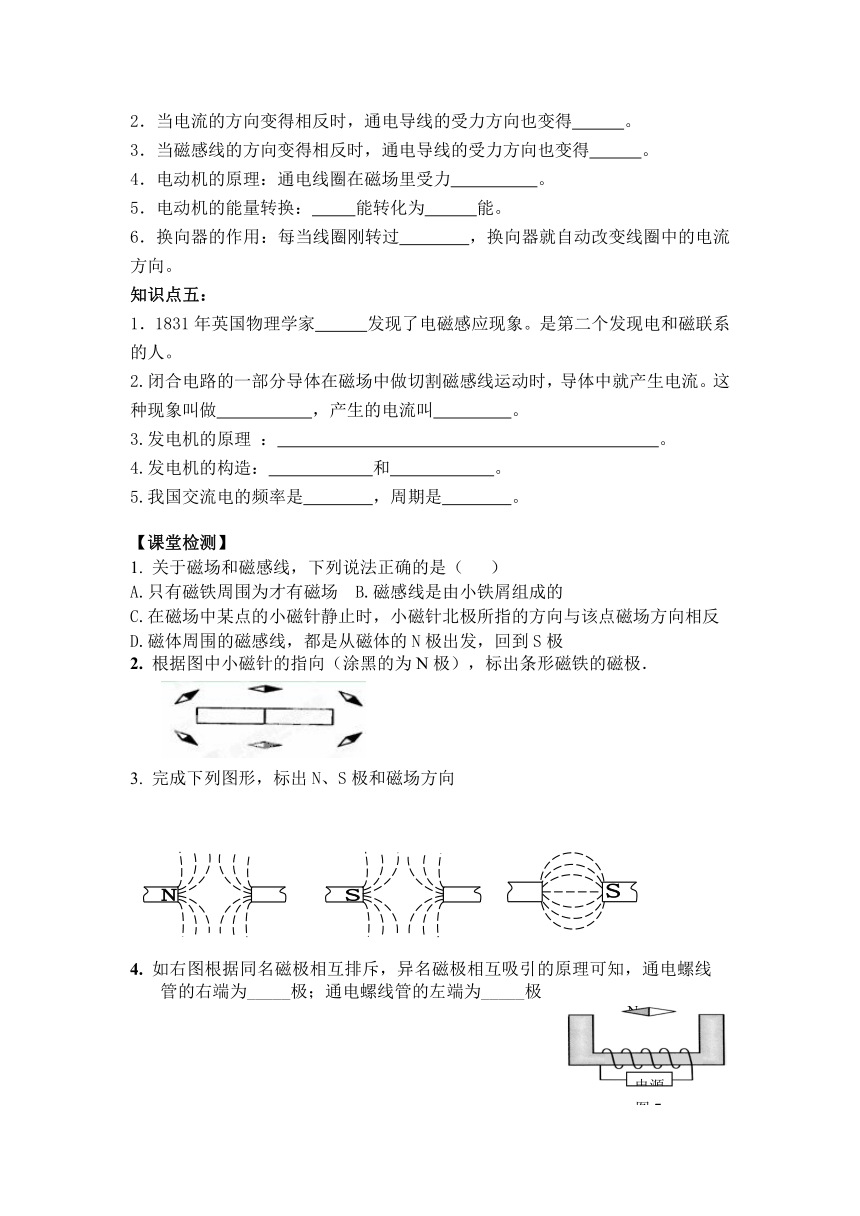

2．当电流的方向变得相反时，通电导线的受力方向也变得 。
3．当磁感线的方向变得相反时，通电导线的受力方向也变得 。
4．电动机的原理：通电线圈在磁场里受力 。
5．电动机的能量转换： 能转化为 能。
6．换向器的作用：每当线圈刚转过 ，换向器就自动改变线圈中的电流方向。
知识点五：
1．1831年英国物理学家 发现了电磁感应现象。是第二个发现电和磁联系的人。
2.闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流。这种现象叫做 ，产生的电流叫 。
3.发电机的原理 ： 。
4.发电机的构造： 和 。
5.我国交流电的频率是 ，周期是 。
【课堂检测】
1. 关于磁场和磁感线，下列说法正确的是（ ）
A.只有磁铁周围为才有磁场 B.磁感线是由小铁屑组成的
C.在磁场中某点的小磁针静止时，小磁针北极所指的方向与该点磁场方向相反
D.磁体周围的磁感线，都是从磁体的N极出发，回到S极
2. 根据图中小磁针的指向（涂黑的为N极），标出条形磁铁的磁极．
( http: / / www.21cnjy.com )
3. 完成下列图形，标出N、S极和磁场方向
4. 如右图根据同名磁极相互排斥，异名磁极相互吸引的原理可知，通电螺线管的右端为_____极；通电螺线管的左端为_____极
5.如图通电螺线管左端小磁针N极指向正确的是 ( )
( http: / / www.21cnjy.com )
6. 如图8所示的两个通电螺线管会相互____（选填“排斥”或“吸引”)。
7. 如图 所示，当闭合开关S.且将滑动变阻器滑片P 向右移动时.图中的电磁铁（ ）
A．a 端是N极，磁性增强
B．a 端是S 极，磁性增强
C．b 端是N极 ，磁性减弱
D．b 端是S 极，磁性减弱
8. 如图所示，是研究“通电螺线管周围磁场强弱”的实验电路图。
(1)要改变通电螺线管线圈中的电流大小，可通过___________________来实现；
(2)要判断通电螺线管周围磁场强弱，可通过观察___________________来确定。在物理学中这种探究方法叫________ 法。
9.右图是一种温度自动报警器的原理图，制作 (填“酒精”、“煤油”或“水银”)温度计时插入一段金属丝，当温度达到金属丝下端所指的温度时，电磁铁所在电路 ，电磁铁获得 ，将衔铁吸引过来，使动触点和 触点接触，电铃所在电路 ，电铃响，发出报警信号。请你根据图中电磁铁的极性，标出控制电路中电源的“＋、－”极。
10. 以下装置中利用磁场对通电导线的作用的原理制成的是（ ）
A .全自动洗衣机的进水阀门 B. 电风扇中的电动机
C．电饭锅 D．电铃
11. 关于通电导线在磁场里受力的方向与电 ( http: / / www.21cnjy.com )流的方向和磁感线的方向之间的关系，下列说法中错误的是（ ）
A．改变电流方向，导体受力方向也会改变
B．改变磁场方向，导体受力方向也会改变
C．同时改变电流方向和磁场方向，导体受力方向也会改变
D．同时改变电流方向和磁场方向，导体受力方向不会改变
12. 如图所示的四幅图中能说明发电机工作原理的是（ ）
A．电磁感应现象中机械能转化为电能
B．感应电流的方向只跟导体运动方向有关
C．感应电流的方向只跟磁场方向有关
D．导体在磁场中运动，就能产生感应电流
13. 如图所示的四幅图中能说明发电机工作原理的是（）
13．关于电磁感应现象，下列说法正确的是（ ）
A．电磁感应现象中机械能转化为电能
B．感应电流的方向只跟导体运动方向有关
C．感应电流的方向只跟磁场方向有关
D．导体在磁场中运动，就能产生感应电流
【课后反思】
图7
电源
N
