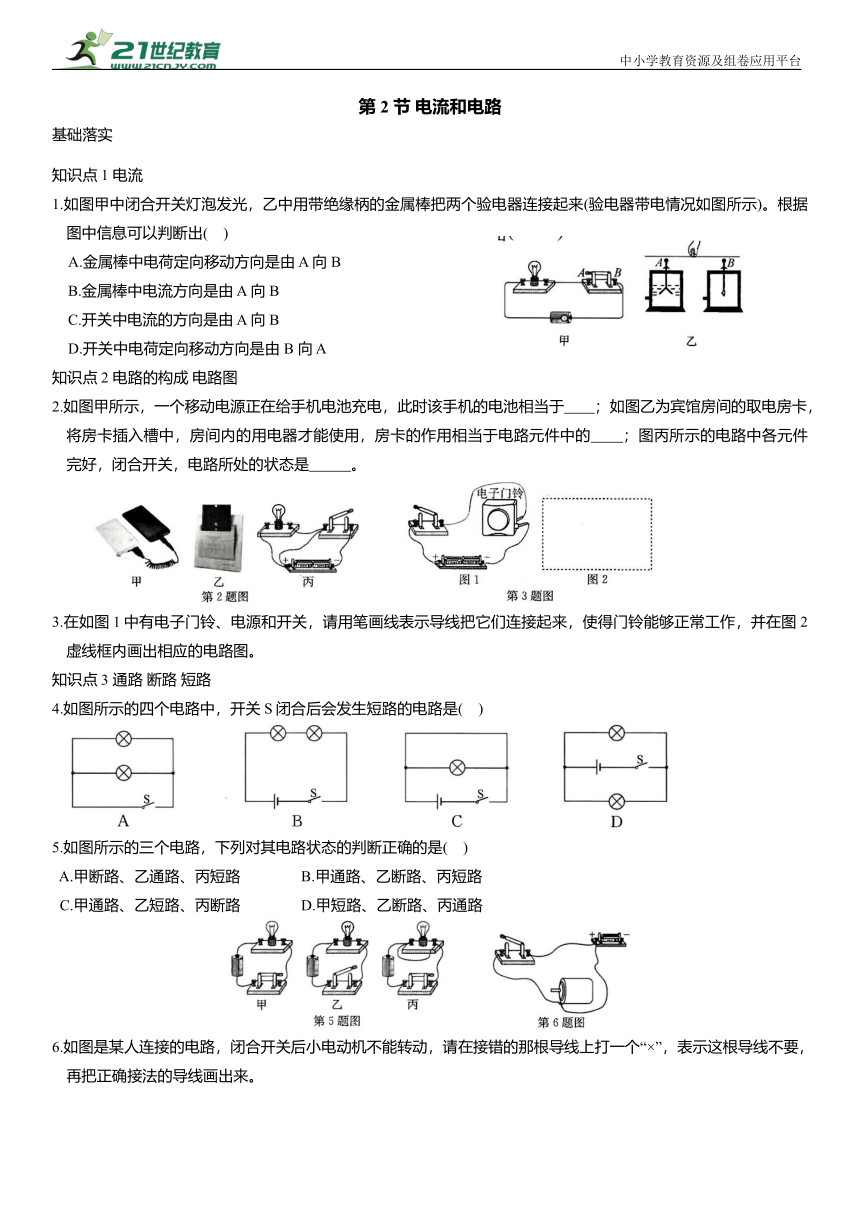

第 2 节 电流和电路
基础落实
知识点1 电流
1.如图甲中闭合开关灯泡发光，乙中用带绝缘柄的金属棒把两个验电器连接起来(验电器带电情况如图所示)。根据图中信息可以判断出( )
A.金属棒中电荷定向移动方向是由 A向B
B.金属棒中电流方向是由 A 向 B
C.开关中电流的方向是由 A 向 B
D.开关中电荷定向移动方向是由 B 向 A
知识点2 电路的构成 电路图
2.如图甲所示，一个移动电源正在给手机电池充电，此时该手机的电池相当于 ；如图乙为宾馆房间的取电房卡，将房卡插入槽中，房间内的用电器才能使用，房卡的作用相当于电路元件中的 ；图丙所示的电路中各元件完好，闭合开关，电路所处的状态是 。
3.在如图1中有电子门铃、电源和开关，请用笔画线表示导线把它们连接起来，使得门铃能够正常工作，并在图2虚线框内画出相应的电路图。
知识点3 通路 断路 短路
4.如图所示的四个电路中，开关S闭合后会发生短路的电路是( )
5.如图所示的三个电路，下列对其电路状态的判断正确的是( )
A.甲断路、乙通路、丙短路 B.甲通路、乙断路、丙短路
C.甲通路、乙短路、丙断路 D.甲短路、乙断路、丙通路
中小学教育资源及组卷应用平台
6.如图是某人连接的电路，闭合开关后小电动机不能转动，请在接错的那根导线上打一个“×”，表示这根导线不要，再把正确接法的导线画出来。
能力提升
7.如图所示，闭合开关，小灯泡和LED发光。下列说法不正确的是( )
A.根据LED发光与否，可以判断电路中是否有电流以及电流的方向
B.将LED两只引脚位置对换，闭合开关后，LED和小灯泡均不发光
C.将LED两只引脚位置对换，闭合开关后，LED不发光，小灯泡发光
D.将LED和小灯泡位置对换，闭合开关后，LED和小灯泡均发光
8.在如图所示的电路中，闭合开关后，有一只灯泡被短接的是( )
9.如图所示，开关S闭合时，小灯泡 L 、L 都不亮，用一段导线的两端接触a、b两点时，两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是( )
A.小灯泡L 断路 B.小灯泡 L 断路
C.开关S断路 D.小灯泡L 短路
10.观察图示的手电筒结构图，在虚线框内画出手电筒的电路图。
11.如图甲、乙中，各有一根导线接错而使小灯泡被短接，请把这根导线找出来，在上面打一个“×”。
拓展探究
12.如图为某定时炸弹的引爆电路工作原理图，当起爆器中有电流通过时就会引爆炸弹。请你结合所学知识帮助专家进行排爆分析：
(1)定时器(时钟)应该安装在 (选填“a”或“b”)导线上。在定时阶段，该导线是 (选填“通”或“断”)路，所以在定时阶段起爆器不会引爆炸弹；
(2)定时结束时，定时器会把b导线 (选填“接通”或“切断”)，定时结束的瞬间起爆器立即爆炸；
(3)为使该定时爆炸装置停止工作，在定时阶段应立即剪断导线 (选填“a”或“b”)。
第 2 节 电流和电路
1. A 2.用电器 开关 电源短路
3.略 4. C 5. B 6.略 7. C 8. B 9. C 10.略 11.略12.(1)b 通 (2)切断 (3)a
