3.6电能（第1课时)

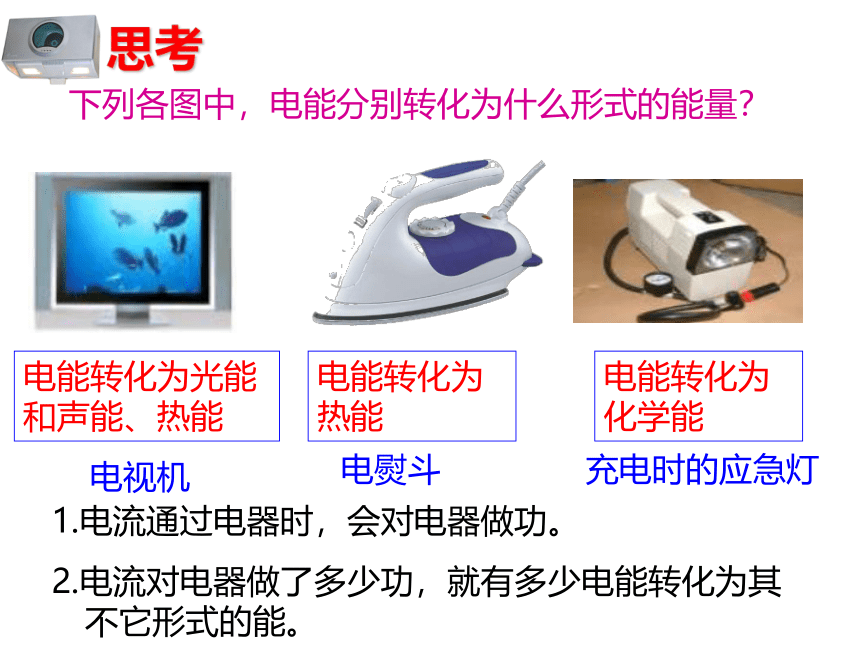

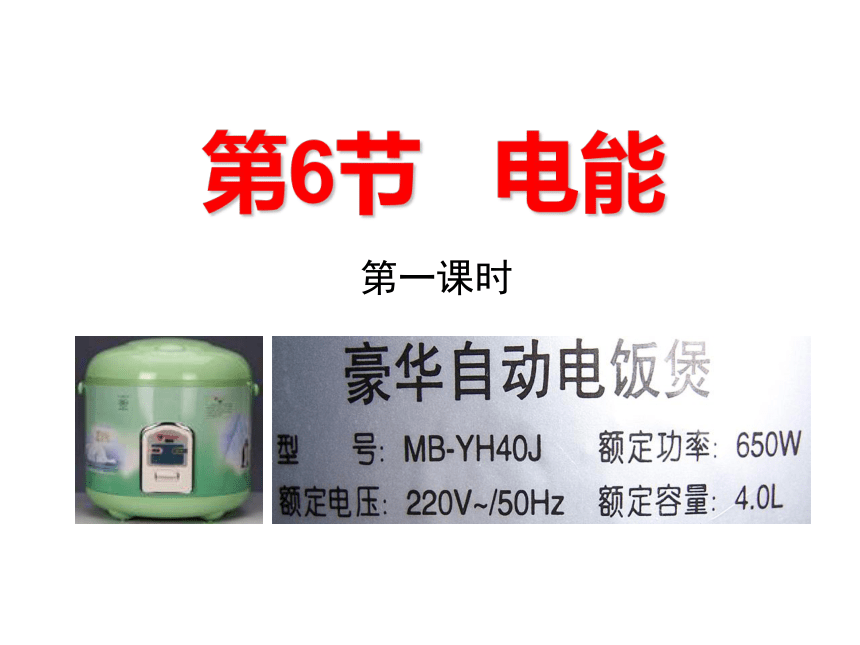

课件36张PPT。第6节 电能第一课时电熨斗充电时的应急灯电视机1.电流通过电器时，会对电器做功。
2.电流对电器做了多少功，就有多少电能转化为其 不它形式的能。 下列各图中，电能分别转化为什么形式的能量？电能转化为热能电能转化为化学能电能转化为光能和声能、热能 思考3、意义：

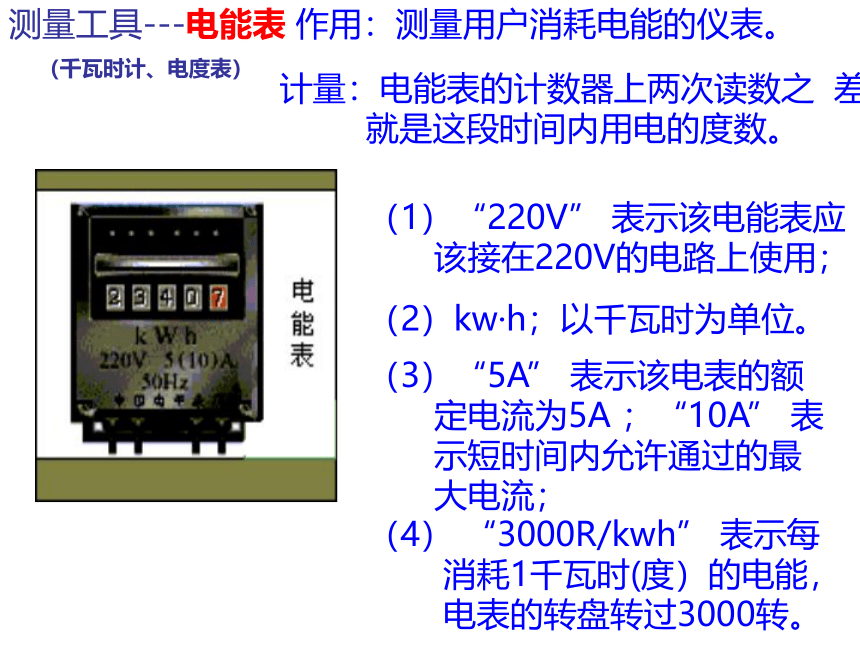

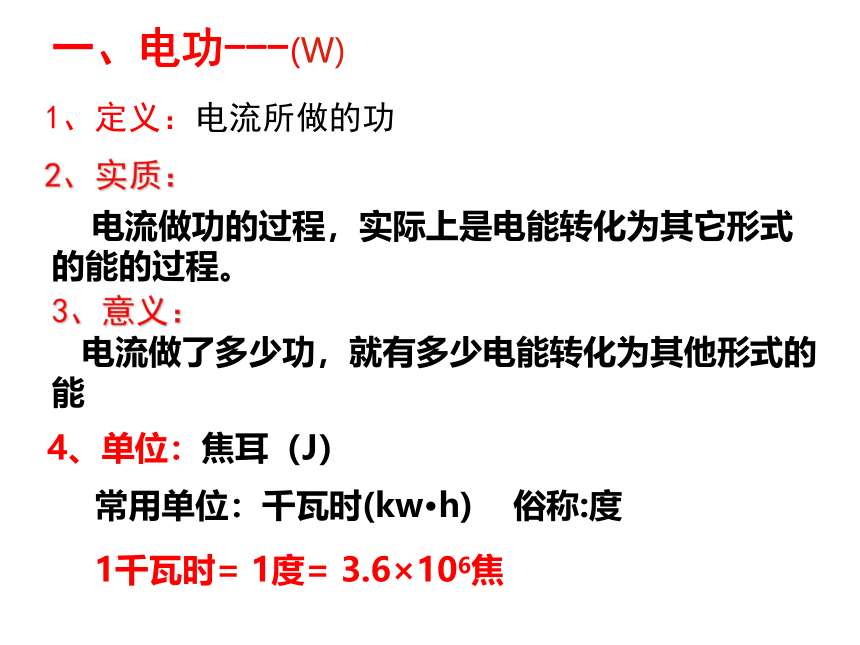

电流做了多少功，就有多少电能转化为其他形式的能 电流做功的过程，实际上是电能转化为其它形式的能的过程。2、实质：一、电功---(W)1、定义：电流所做的功 4、单位：焦耳（J）常用单位：千瓦时(kw·h) 俗称:度1千瓦时= 1度= 3.6×106焦测量工具---电能表

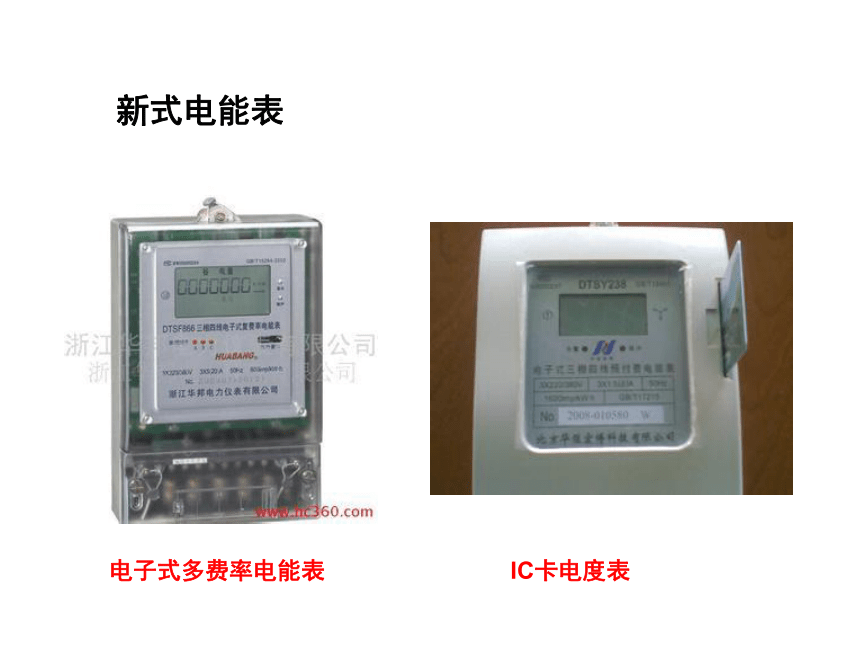

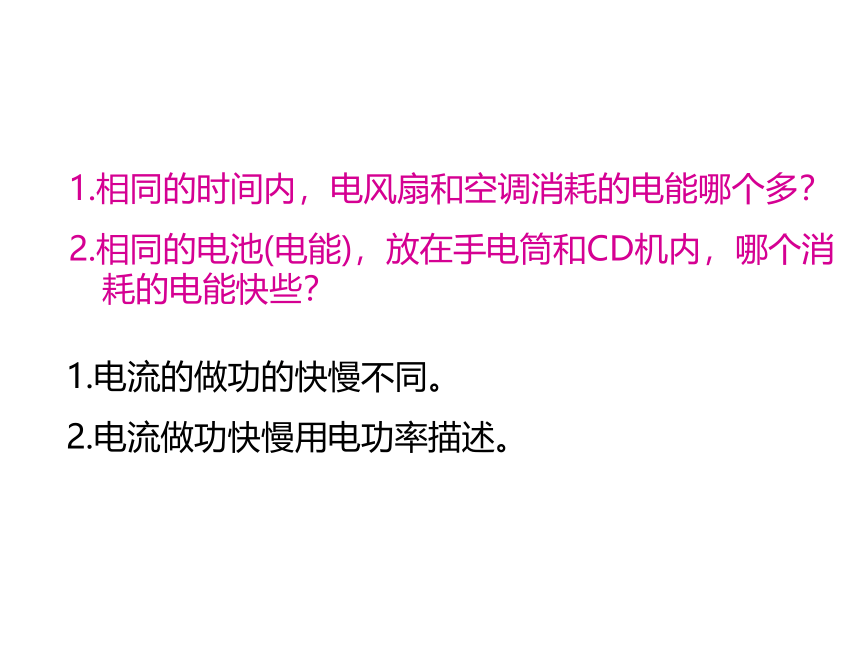

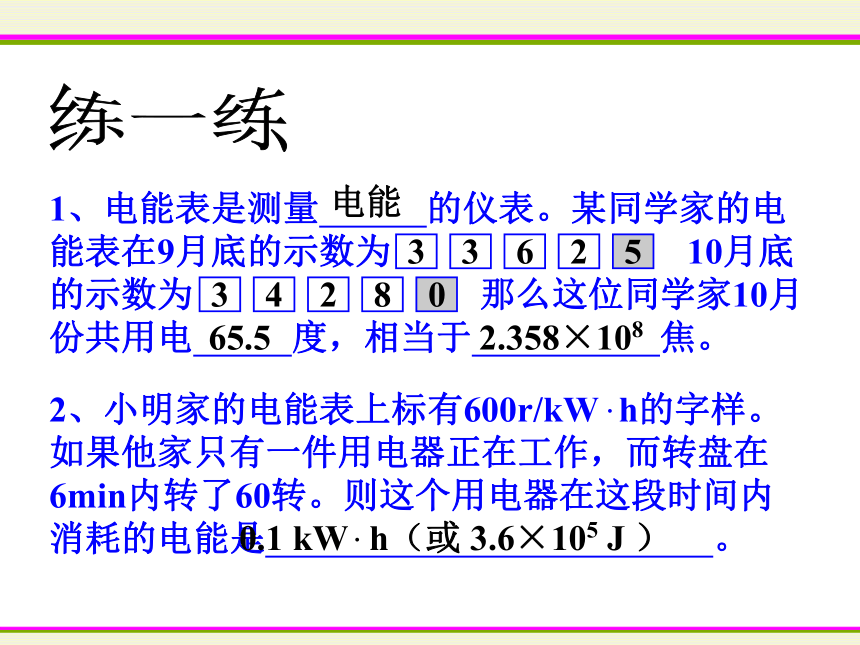

（千瓦时计、电度表）作用：测量用户消耗电能的仪表。 计量：电能表的计数器上两次读数之 差，就是这段时间内用电的度数。 （1）“220V” 表示该电能表应该接在220V的电路上使用； （3）“5A” 表示该电表的额定电流为5A ；“10A” 表示短时间内允许通过的最大电流； （4） “3000R/kwh” 表示每消耗1千瓦时(度）的电能，电表的转盘转过3000转。 （2）kw·h；以千瓦时为单位。新式电能表电子式多费率电能表IC卡电度表练一练1、电能表是测量 的仪表。某同学家的电 能表在9月底的示数为 10月底的示数为 那么这位同学家10月份共用电 度，相当于 焦。2、小明家的电能表上标有600r/kW . h的字样。如果他家只有一件用电器正在工作，而转盘在6min内转了60转。则这个用电器在这段时间内消耗的电能是 。0.1 kW . h（或 3.6×105 J ）电能65.52.358×1081.相同的时间内，电风扇和空调消耗的电能哪个多？
2.相同的电池(电能)，放在手电筒和CD机内，哪个消 耗的电能快些？1.电流的做功的快慢不同。

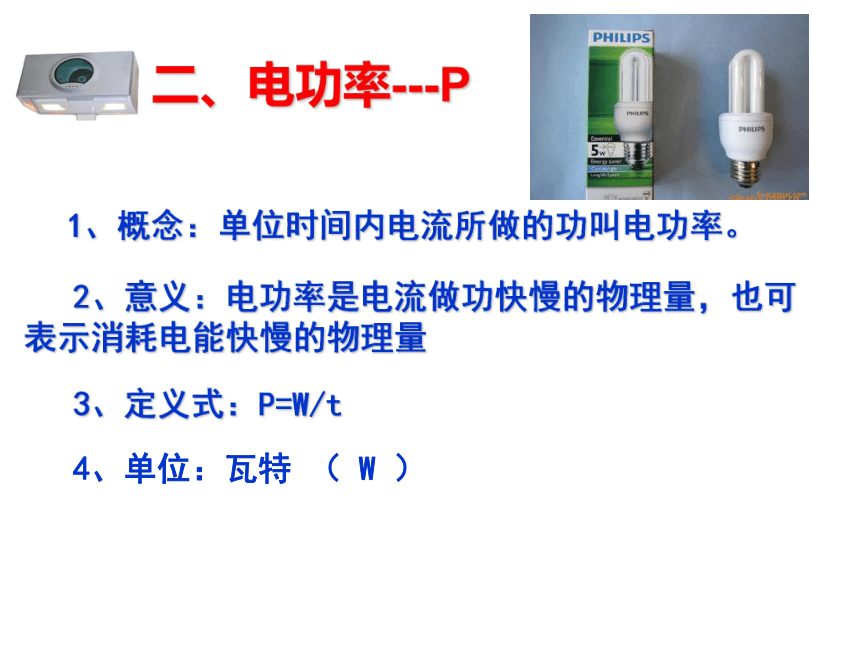

2.电流做功快慢用电功率描述。1、概念：单位时间内电流所做的功叫电功率。

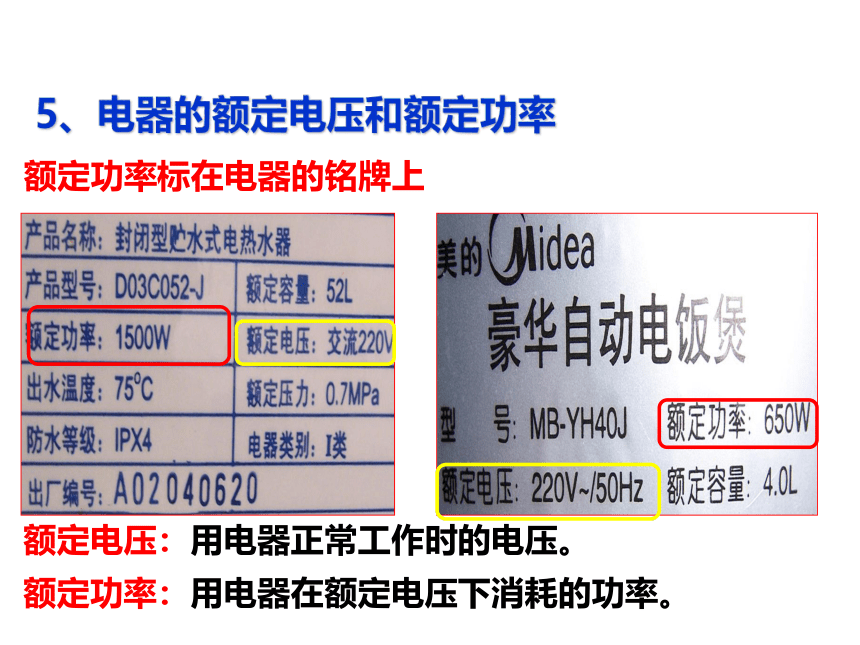

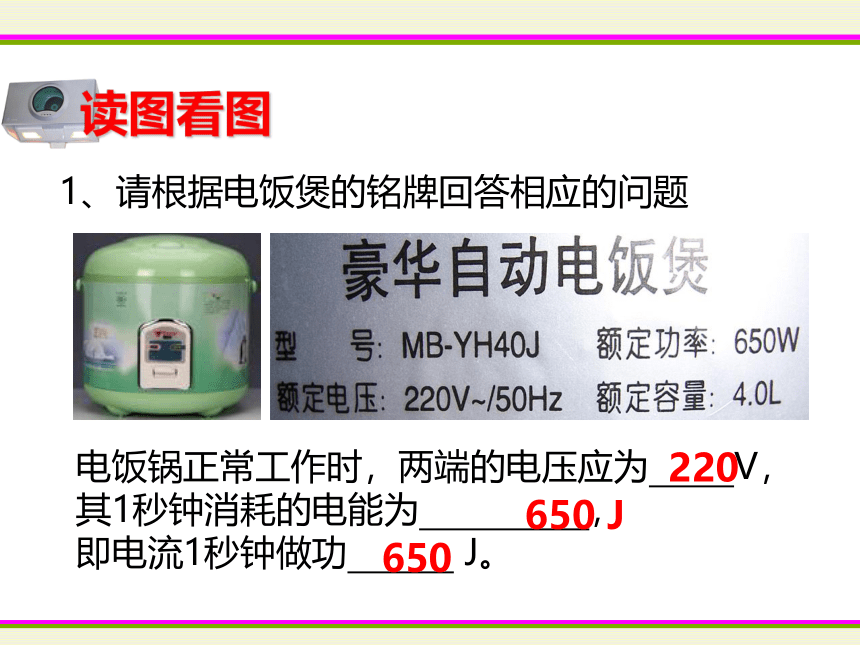

2、意义：电功率是电流做功快慢的物理量，也可表示消耗电能快慢的物理量 二、电功率---P3、定义式：P=W/t 4、单位：瓦特 （ W ） 5、电器的额定电压和额定功率额定功率标在电器的铭牌上额定电压：用电器正常工作时的电压。额定功率：用电器在额定电压下消耗的功率。1、请根据电饭煲的铭牌回答相应的问题电饭锅正常工作时，两端的电压应为 V，
其1秒钟消耗的电能为 ，

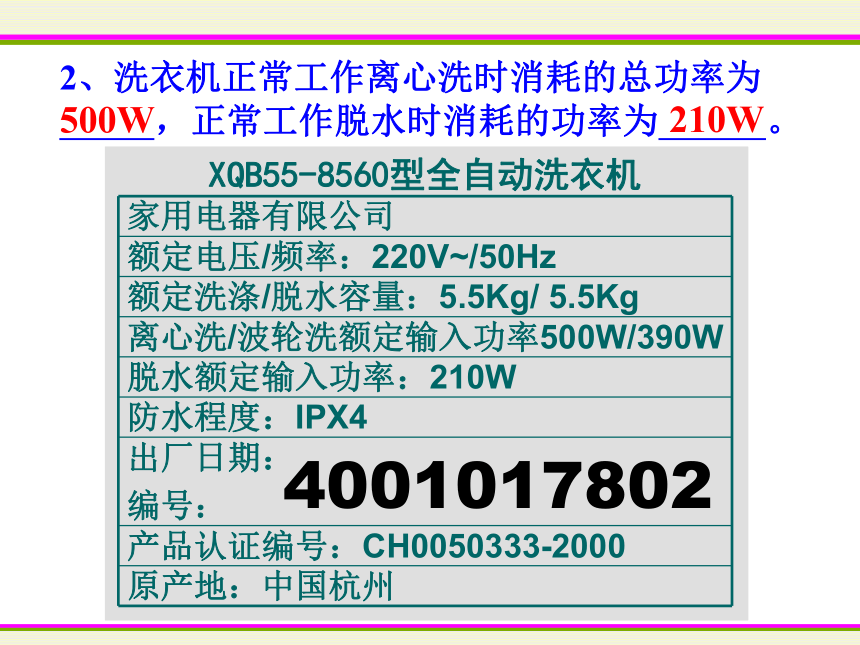

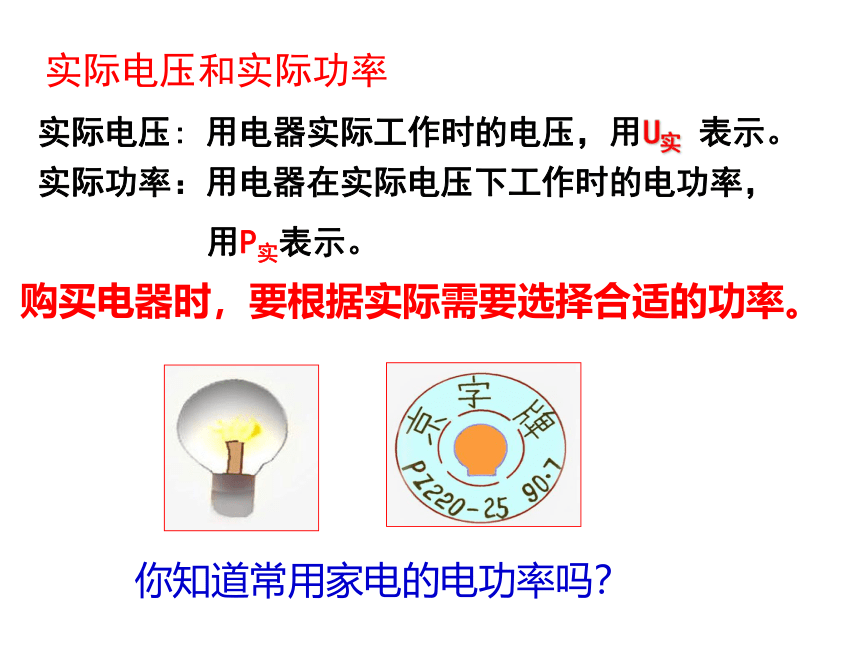

即电流1秒钟做功 J。220650 J650读图看图2、洗衣机正常工作离心洗时消耗的总功率为 ，正常工作脱水时消耗的功率为 。500W210W你知道常用家电的电功率吗？ 购买电器时，要根据实际需要选择合适的功率。实际电压和实际功率实际电压: 用电器实际工作时的电压，用U实 表示。实际功率：用电器在实际电压下工作时的电功率，
用P实表示。一些电器设备的功率（单位：瓦）1.你认为灯泡的亮度与电功率有什么关系？灯泡的电功率越大，灯泡越亮。2.设计电路图3.最暗较亮最亮4.结论： 灯泡的电功率越大，灯泡越亮。三、探究：灯泡亮度与电功率关系L1(3V,3W) L2(3V,6W)
电源：3V1.把以上2只灯泡并联在电路中，观察电流表的示数。3V(相等)3V(相等)暗亮1A2A3V(相等)3V(相等)暗亮1A2A电功率小电功率大结论 在电压相等的情况下，通过灯泡电流越大，灯泡消耗的电功率越大。L1(3V,3W) L2(3V,6W)L1(3V,3W) L2(3V,6W)
电源：3V2.把以上2只灯泡串联在电路中，观察电压表的示数。相等相等亮暗2V1V相等相等亮暗2V1V电功率大电功率小结论 在电流相等的情况下，灯泡两端的电压越大，灯泡消耗的电功率越大。1、下列四盏灯均处于正常发光，最亮的是（　　　），
每秒钟消耗电能最多的是（　　）
A“220V 60W” B “110V 100W”
C “36V 40W” D “24 V 25W”BB练习2、“220V 25W”、“110V 25W” 两盏电灯正常工作时，哪盏电灯较亮？（ ）A、“220V 25W” B、 “110V 25W”C、一样亮 D、 条件不足，无法判断C1.决定电功率大小的因素:Ｕ和Ｉ2.电器的电功率等于通过这个电器的电流与这
个电器两端电压的乘积。电功率的计算3. 电功率计算公式:P=UI这是电功率的推导公式U=P/II=P/U1瓦=1伏 .安对于纯电阻电路P=UIP=U2/RP=I2R(已知I和R求P)(已知U和R求P)(已知U和I求P) 纯电阻电路就是指电能全部转化为热能,不转化为其他形式的能量的电路. 什么是纯电阻电路？什么是非纯电阻电路？ 非纯电阻电路会有能量转化成机械能等其他形式的能量 例如：电灯，电烙铁，电熨斗，等等，他们只是发热。它们都是纯电阻电路。 但是，发动机，电风扇等，除了发热以外，还对外做功，所以这些是非纯电阻电路。4.电功率的单位：
①瓦特，简称瓦，用W表示。
②千瓦，用kW表示。
1千瓦＝1000瓦特。1瓦=1焦/秒1瓦＝1伏·安灯泡上标有“PZ220—25”它的含义是：
灯泡的额定电压是220伏，额定功率是25瓦。
利用“PZ220—25”可以计算：②灯泡的额定电流，利用的公式是：①灯泡的电阻，利用的公式是：（4）若将该灯接在200V的电路上，则该灯的实际功率为多大？灯泡亮度与正常发光比较如何?例：一灯泡如图所示（1）该灯泡的额定电压为 V，额定功率为 W。（2）该灯泡的额定电流为多少？（3）该灯泡的电阻为多少？22025解：（2）由 P = U I 可知：I = P/U= 25W/220V= 0.11 AR = U/I（3）= 220V/0.11A= 2000Ω= 2000Ω（4）I实 = U/R= 200V/ 2000Ω= 0.1 AP实 = U I实 = 200V×0.1 A= 20W 由于实际功率小于额定功率，故灯泡发光比正常发光要暗“220V? 10W”
提出问题：根据所给的信息再加上一个条件（如果它正常工作）你又可以设计出多少问题？
比比看，看谁设计的问题多！
1、“220V 10W”的含义是什么？
2、该灯炮正常发光时的电流是多少？
3、该灯泡正常发光时的电阻是多少？
4、该灯泡正常发光1小时消耗的电能是多少？
5、1千瓦时的电能可使该灯泡正常发光几小时？用电器实际消耗的功率跟加在它两端的电压有什么关系？2、灯泡的亮度由什么决定？3、怎样才能使灯泡既能充分发挥作用又不致影响寿命？实际功率随外加电压的变化而变化U实 < U额P实 < P额U实 = U额U实 > U额P实 = P额P实 > P额（实际电功率）U实 = U额P实 = P额电功计算：P=W/tW=Pt由P=UI电流在单位时间内所做的功电流做功多少电流做功快慢W=UItP=UI焦耳 千瓦时瓦特 千瓦用电能表直接测量用伏安法间接测量W=P t电流所做的功例1：一盏灯连接在照明电路中，通过的电流是
68毫安，求：灯的功率是多少？解：已知U=220伏, I=68毫安= 0.068安
P=UI =220伏×0.068安＝4.96瓦。
答：灯的功率是14.96瓦1、甲、乙两只分别标有“6V12W”与“12V12W”字样的灯泡，在正常发光时，?????? ?亮；???????? ?????灯泡的电阻大，流过???????????? 灯泡的电流大，在相同时间内，电流通过两灯泡做的功相比???????? ?多。2、若把“6V 12W”的灯泡接入9V的电中，要使它正常发光，需要串联一个多大的电阻？一样乙甲一样方法归纳：
1、判断出题目中的相同量；
2、选择适当的公式：??? P=UI
电压相同????????? P=U2/R
电流相同????????? P=I2R
3、注意串、并联电路中P、W与R的关系：注意适用纯电 阻电路。?3、灯丝断了以后搭接上，再接到原来的电路上使 用，灯泡比原来要亮些为什么？

4、若把“6V12W”和一个“6V6W”的灯泡串联在电路中，哪个亮些？
5、若把“6V12W”和一个“6V6W”的灯炮并联在电路，哪个亮些？
P=U2/R
? P=I2RR=U2/PP=U2/R
6．将L1“12V ?6W”和L2“12V 4W”（假设灯丝电阻不变）的两盏灯串联接在某 电源上，已知其中有一盏灯恰好正常发光，而其中的另一盏比正常暗，问：
（1）哪一盏正常发光？（2）电源电压是多大？ 解（1）I1额=P/U=6W/12V=0.5A
I2额=P/U=4W/12V=1/3A 以L2正常发光
（2）R1=U2/P=(12V)2/6W=24Ω
R2=U2/P=(12V)2/4W=36Ω
R总=R1+R2=60Ω
U=IR总=1/3A×60Ω=20V
1.电流通过电器时，会对电器做功。
2.电流对电器做了多少功，就有多少电能转化为其它形式的能。
3.单位时间内电流所做的功叫电功率
电功率是表示消耗电能快慢的物理量
也可表示电流做功快慢的物理量
额定电压：用电器正常工作时的电压
额定功率：用电器在额定电压下消耗的功率小 结5.电功率的计算公式：W = UItP = UIP = I2R6.电功率的单位：纯电阻电路1瓦=1焦/秒4.灯泡的亮度跟电功率有关，电功率越大，灯泡越亮 L为一盏标有“6V 12W”字样的电灯，与变阻器R串联，电源电压是12V，当测得电流为1.5A时变阻器R为6Ω。求电灯的实际功率为多少？解一：P=I2R=（1.5A）2×3Ω=6.75W解二：P=UI=(12V—1.5A× 6Ω）× 1.5A=4.5W为什么答案不一样呢？ 思考 ？且看下回分解！
