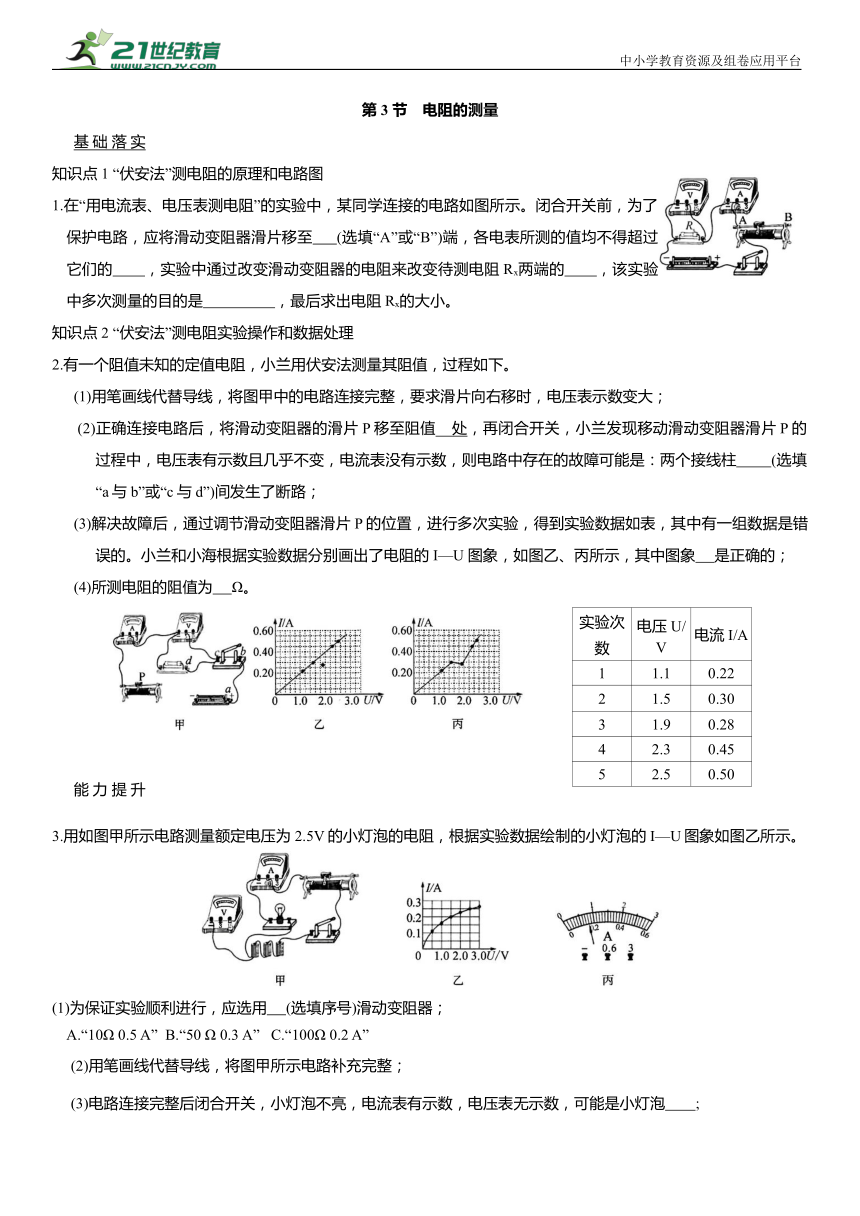

第 3 节 电阻的测量
基 础 落 实
知识点 1 “伏安法”测电阻的原理和电路图
1.在“用电流表、电压表测电阻”的实验中，某同学连接的电路如图所示。闭合开关前，为了保护电路，应将滑动变阻器滑片移至 (选填“A”或“B”)端，各电表所测的值均不得超过它们的 ，实验中通过改变滑动变阻器的电阻来改变待测电阻R 两端的 ，该实验中多次测量的目的是 ，最后求出电阻R 的大小。
知识点 2 “伏安法”测电阻实验操作和数据处理
2.有一个阻值未知的定值电阻，小兰用伏安法测量其阻值，过程如下。
(1)用笔画线代替导线，将图甲中的电路连接完整，要求滑片向右移时，电压表示数变大；
实验次数 电压U/V 电流I/A
1 1.1 0.22
2 1.5 0.30
3 1.9 0.28
4 2.3 0.45
5 2.5 0.50
(2)正确连接电路后，将滑动变阻器的滑片P移至阻值 处，再闭合开关，小兰发现移动滑动变阻器滑片P的过程中，电压表有示数且几乎不变，电流表没有示数，则电路中存在的故障可能是：两个接线柱 (选填“a与b”或“c与d”)间发生了断路；
(3)解决故障后，通过调节滑动变阻器滑片P的位置，进行多次实验，得到实验数据如表，其中有一组数据是错误的。小兰和小海根据实验数据分别画出了电阻的I—U 图象，如图乙、丙所示，其中图象 是正确的；
(4)所测电阻的阻值为 Ω。
能 力 提 升
3.用如图甲所示电路测量额定电压为2.5V的小灯泡的电阻，根据实验数据绘制的小灯泡的I—U图象如图乙所示。
(1)为保证实验顺利进行，应选用 (选填序号)滑动变阻器；
A.“10Ω 0.5 A” B.“50 Ω 0.3 A” C.“100Ω 0.2 A”
(2)用笔画线代替导线，将图甲所示电路补充完整；
(3)电路连接完整后闭合开关，小灯泡不亮，电流表有示数，电压表无示数，可能是小灯泡 ;
(4)排除故障后进行实验，当滑动变阻器的滑片位于某一位置时，电流表示数如图丙所示，为测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向 (选填“左”或“右”)移动；
(5)由图象可知，小灯泡正常发光时的电阻为 Ω；
(6)由图象可知，实验过程中小灯泡的电阻是逐渐变大的，滑动变阻器接入电路的电阻是逐渐变小的，则小灯泡电阻的变化量△R (选填“大于”“小于”或“等于”)滑动变阻器电阻的变化量△R。
拓 展 探究
4.小张在“伏安法”测电阻实验中，连接子图甲所示的实物图。
(1)测小灯泡电阻的实验原理是 ，闭合开关前，应向 (选填“A”或“B”)端调整滑动变阻器的滑片；
(2)闭合开关S后，发现小灯泡不亮，接下来首先应该操作的是 (填序号)；
A.检查导线连接是否良好 B.移动滑动变阻器的滑片观察小灯泡是否发光
C.断开开关 D.观察电流表和电压表是否有示数
(3)测量过程中，某一次的电流值如图乙所示，则电流值是 . A。这时，灯丝突然烧断，则电压表的示数 (选填“变大”“变小”或“不变”)。更换相同规格的灯泡，重新测量数据，并绘出I—U图象如图丙中的A所示；
(4)分析图象 A 可知，当小灯泡两端的电压增大时，灯丝的电阻会 (选填“变大”“变小”或“不变”);
(5)另外一组同学用相同的器材和电路图也做这个实验时，由于接线错误，根据测量的数据绘出的I—U 图象如图丙中的B所示。你认为错误的原因可能是 。
第3节 电阻的测量
1. B 量程 电压 取平均值，减小误差
2.(1)图略 (2)最大 a与d (3)乙 (4)5
3.(1)B (2)图略 (3)短路 (4)右 (5)10 (6)小于
A (2)D (3)0.26 变大 (4)变大 (5)将电压表并联在滑动变阻器两端
