第4节 欧姆定律在串、并联电路中的应用
第1课时 欧姆定律在串联电路中的应用
基础 落 实
1.把5Ω的电阻R 跟15Ω的电阻R 和一个电流表串联起来，接在电源上，电流表的读数是0.3A，则电源的电压是 。
2.如图所示，电阻R 为10Ω，电源两端电压为6 V，开关S闭合后，求：
(1)当滑动变阻器接入电路的电阻R 为50Ω时，通过电阻R 的电流 I；
(2)当滑动变阻器接入电路的电阻R 为20Ω时，通过电阻R 的电流I'。
3.有一个阻值40Ω的电阻，允许通过的最大电流是0.2A，若将它接在20 V的电源上，该电阻能正常工作吗 为使其正常工作应串联一个多大的电阻
能 力 提升
4.两定值电阻,甲标有“10Ω 1 A”,乙标有“12Ω 0.5 A”,把它们串联在同一电路中,总电阻为 Ω，电路两端允许加的最大电压为 V。
5.电阻 将R 和R 串联后接在电压为12 V的电源两端，则， 两端的电压之比
6.如图所示的电路中，电阻. 闭合开关S ，将单刀双掷开关S 掷于a端，电压表示数为2.5V；将S 切换到b端，电压表示数为1.5 V,则电阻R 的阻值为 Ω。
7.在测电阻的实验中，小明发现电流表已损坏，于是他设计了如图所示的电路来测量R 的阻值，已知电源电压为12V，R 的阻值为10Ω，开关闭合后，当R 的滑片位于最左端时，电压表的示数为5 V，则待测电阻R 的阻值为 Ω。调节滑动变阻器滑片，使电压表的示数变为3 V，则 R 接入电路中的阻值为 Ω。
8.如图所示电路，已知. 电源电压保持不变，闭合开关，电压表 V 和 V 的示数比为3：5，电流表A的示数为1 A，若将电压表 V 换成电流表 A ，则电流表 A 的示数为 2 A。下列说法正确的是( )
A.电源电压是8 V B. R 的阻值是 40 Ω
C. R 的阻值是45 Ω D.闭合开关，电压表 的示数是 3 V
9.如图所示，滑动变阻器R 的最大阻值与定值电阻R 相等。闭合开关S，当滑片P在a端时，电压表示数为2 V，则电源电压为 V，此时电流表示数为I ，当滑片P在b端时，电流表示数为 I ，则 。

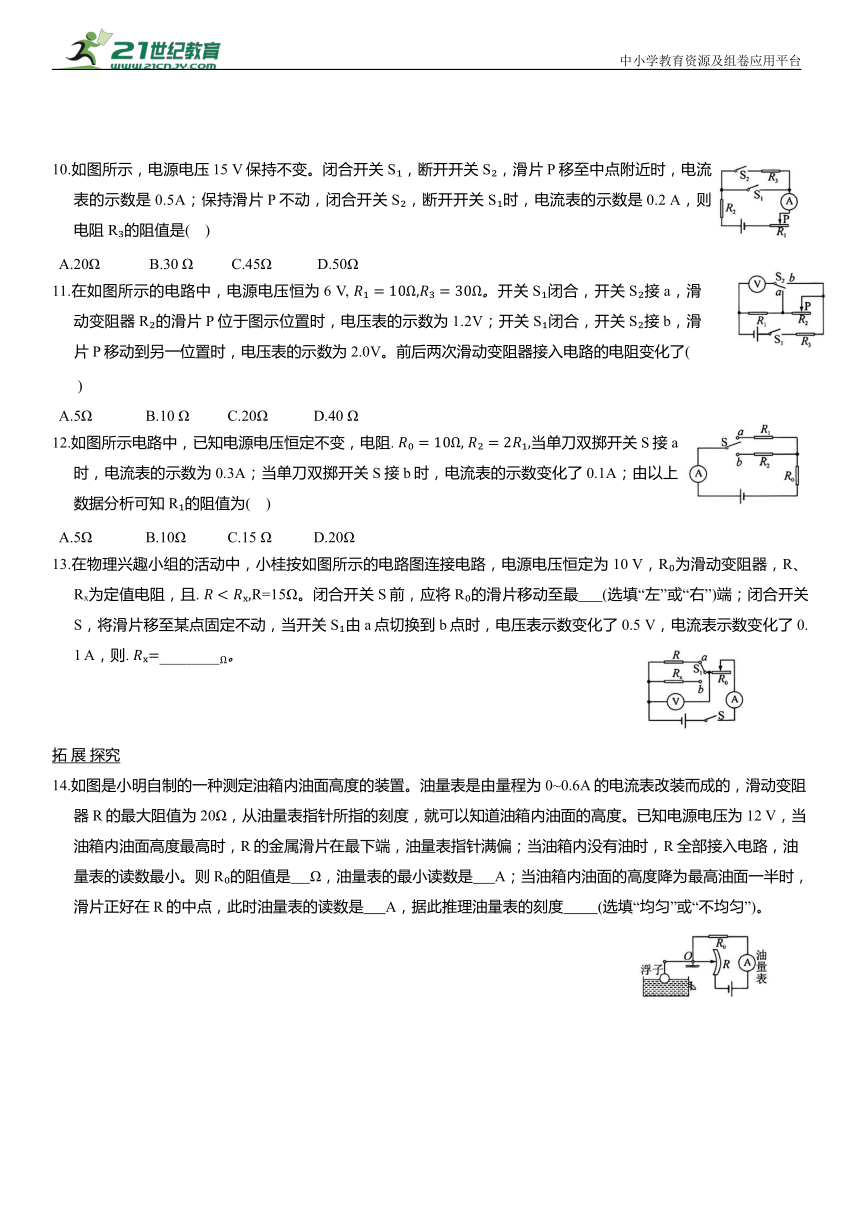

10.如图所示，电源电压15 V保持不变。闭合开关S ，断开开关S ，滑片P移至中点附近时，电流表的示数是0.5A；保持滑片P不动，闭合开关S ，断开开关S 时，电流表的示数是0.2 A，则电阻 R 的阻值是( )
A.20Ω B.30 Ω C.45Ω D.50Ω
11.在如图所示的电路中，电源电压恒为6 V, 开关S 闭合，开关S 接a，滑动变阻器R 的滑片P位于图示位置时，电压表的示数为1.2V；开关S 闭合，开关S 接b，滑片P移动到另一位置时，电压表的示数为2.0V。前后两次滑动变阻器接入电路的电阻变化了( )
A.5Ω B.10 Ω C.20Ω D.40 Ω
12.如图所示电路中，已知电源电压恒定不变，电阻. 当单刀双掷开关S接a时，电流表的示数为0.3A；当单刀双掷开关S接b时，电流表的示数变化了0.1A；由以上数据分析可知R 的阻值为( )
A.5Ω B.10Ω C.15 Ω D.20Ω
13.在物理兴趣小组的活动中，小桂按如图所示的电路图连接电路，电源电压恒定为 10 V，R 为滑动变阻器，R、R 为定值电阻，且. R=15Ω。闭合开关S前，应将R 的滑片移动至最 (选填“左”或“右”)端；闭合开关S，将滑片移至某点固定不动，当开关S 由a点切换到b点时，电压表示数变化了0.5 V，电流表示数变化了0.1 A，则.
拓 展 探究
中小学教育资源及组卷应用平台
14.如图是小明自制的一种测定油箱内油面高度的装置。油量表是由量程为0~0.6A的电流表改装而成的，滑动变阻器R的最大阻值为20Ω，从油量表指针所指的刻度，就可以知道油箱内油面的高度。已知电源电压为12 V，当油箱内油面高度最高时，R的金属滑片在最下端，油量表指针满偏；当油箱内没有油时，R全部接入电路，油量表的读数最小。则R 的阻值是 Ω，油量表的最小读数是 A；当油箱内油面的高度降为最高油面一半时，滑片正好在R的中点，此时油量表的读数是 A，据此推理油量表的刻度 (选填“均匀”或“不均匀”)。
第 2 课时 欧姆定律在并联电路中的应用
基础 落实
1.已知. ，将这两个电阻并联后的等效电阻( )
A.一定大于100Ω B.一定等于 100Ω C.一定小于1Ω D.一定等于1Ω
2.有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将( )
A.一定大于R B.一定等于R C.一定小于R D.以上结果都有可能
3.如图所示，电阻R 为10 Ω，电源电压为12 V。开关S闭合后，求：
(1)当滑动变阻器R接入电路的电阻R 为40Ω时，通过电阻R 的电流I 和电路的总电流I；
(2)当滑动变阻器R接入电路的电阻R 为20Ω时，通过电阻R 的电流 I' 和电路的总电流I';
(3)通过此题的求解，你发现并联电路的特点有哪些 请写出一条。
4.如图所示的电路中，电源电压恒为30V，电阻R 为15Ω，同时闭合开关 时，电流表的示数为 2.5 A。求:
(1)通过电阻R 的电流；
(2)电阻R 的阻值。
能力提升
5.如图的四个电路中，电源电压U相同， 电路的总电阻由小到大的顺序是( )
A.甲乙丙丁 B.丁甲乙丙 C.丁乙丙甲 D.丙乙甲丁
6. n个阻值均为R 的电阻并联，其总电阻为 现有两个阻值分别为12Ω和60Ω的电阻 并联起来，可以看作是 个60Ω的电阻并联，所以这两个电阻并联后的总电阻是 Ω。
7.电阻. ，它们并联后的总电阻为 Ω(结果保留1位小数)，流过它们，的电流之比
8.阻值为3 Ω与6 Ω的电阻，将它们串联，其总电阻为. 将它们并联，其总电阻为. 则R : R 等于( )
A.2:1 B.1: 2 C.2: 9 D.9 : 2
9.如图甲所示电路，开关S 、S 闭合后两电流表的指针均指在同一位置，示数如图乙所示，则通过R 的电流为 A，两电阻之比 只断开开关 电流表 A 的示数将 (选填“变大”“变小”或“不变”)。
10.如图所示的电路中，电源电压保持不变， 和 为两个定值电阻， 10Ω，当开关S 、S 均闭合时，电流表示数为0.5 A，然后只将开关S 断开，电流表示数减小了0.2 A。电阻R 的阻值为( )
A.25Ω B.15 Ω C.10 Ω D.4Ω
11.如图所示，电源电压恒定，只闭合开关 S ，电流表示数为0.3A，电压表示数为3 V,R 阻值为 Ω;再断开开关S ,闭合开关S 、S ,电流表示数 (选填“变大”“变小”或“不变”)；当闭合开关S 、S ，断开开关S 时，电压表示数为 V。
12.如图所示电路中，电源电压不变，已知 闭合开关，下列说法正确的是( )
A.通过 R 、R 的电流之比为 2:1 B.电流表 A 、A 的示数之比为2:1
C.电阻 R 、R 两端的电压之比为2:1 D.电流表 A 、A 的示数之比为3:2
13如图所示，甲图是小灯泡L和电阻R连接的电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当开关S和S 都闭合时，电流表的示数为0.2A，此时( )
A.灯L两端的电压为 2 V B.通过R的电流为0.15 A
C. R的电阻为10 Ω D.电路的总电阻为5 Ω
拓展探究
14.将两只不同阻值的电阻R 、R 连成如图a所示的电路，当闭合开关S后，电流表示数为0.5A，现将图a中的电阻改接成如图b所示的电路，则闭合开关S后，电流表中的示数( )
A.一定大于2 A
B.一定小于0.5 A
C.一定大于 0.5 A,但小于1 A
D.一定大于1 A,但小于 2 A
第4 节 欧姆定律在串、并联电路中的应用
第1 课时 欧姆定律在串联电路中的应用
1.6V
2.解:
3.解: 所以，此电阻不能正常工作，应串联一个电阻R 分压；
4.22°
10. C 11. A 12. B 13.右 20
14.20 0.3 0.4 不均匀
第2课时 欧姆定律在并联电路中的应用
1. C 2. C
3.解: I=I +I =1.2 A+O,3 A=1.5 A;
(3)当并联电路中一个支路电阻改变时，这个支路的电流会发生变化，干路电流也随之变化，但另一个支路的电流和电压均不变。
4.解:
5. B 6 R 6 1
7.8.6 1: 6 8. D
9.1.44 1: 4 变小
10. B 11.10 变大 0
12. D 13. D 14. A
