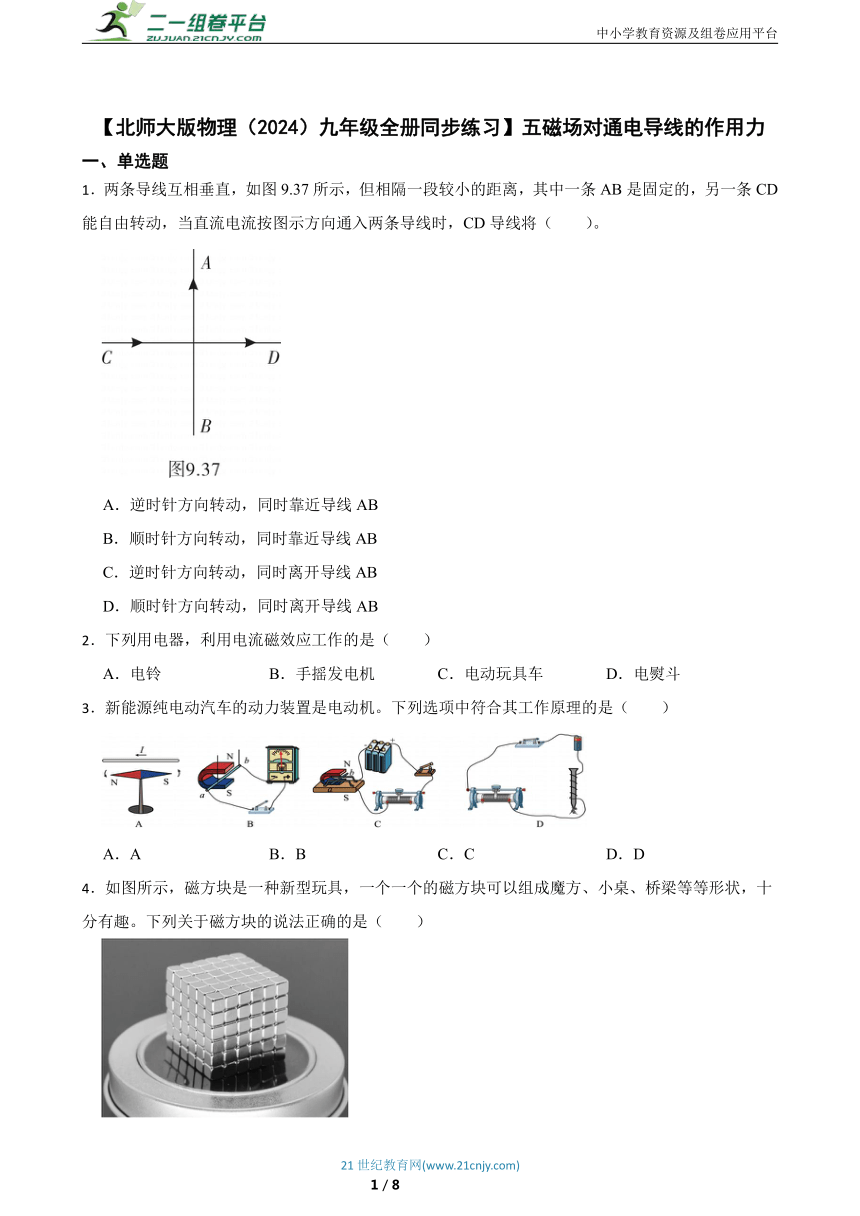

【北师大版物理（2024）九年级全册同步练习】五磁场对通电导线的作用力
一、单选题
1．两条导线互相垂直，如图9.37所示，但相隔一段较小的距离，其中一条AB是固定的，另一条CD能自由转动，当直流电流按图示方向通入两条导线时，CD导线将（　　）。
A．逆时针方向转动，同时靠近导线AB
B．顺时针方向转动，同时靠近导线AB
C．逆时针方向转动，同时离开导线AB
D．顺时针方向转动，同时离开导线AB
2．下列用电器，利用电流磁效应工作的是（　　）
A．电铃 B．手摇发电机 C．电动玩具车 D．电熨斗
3．新能源纯电动汽车的动力装置是电动机。下列选项中符合其工作原理的是（　　）
A．A B．B C．C D．D
4．如图所示，磁方块是一种新型玩具，一个一个的磁方块可以组成魔方、小桌、桥梁等等形状，十分有趣。下列关于磁方块的说法正确的是（　　）

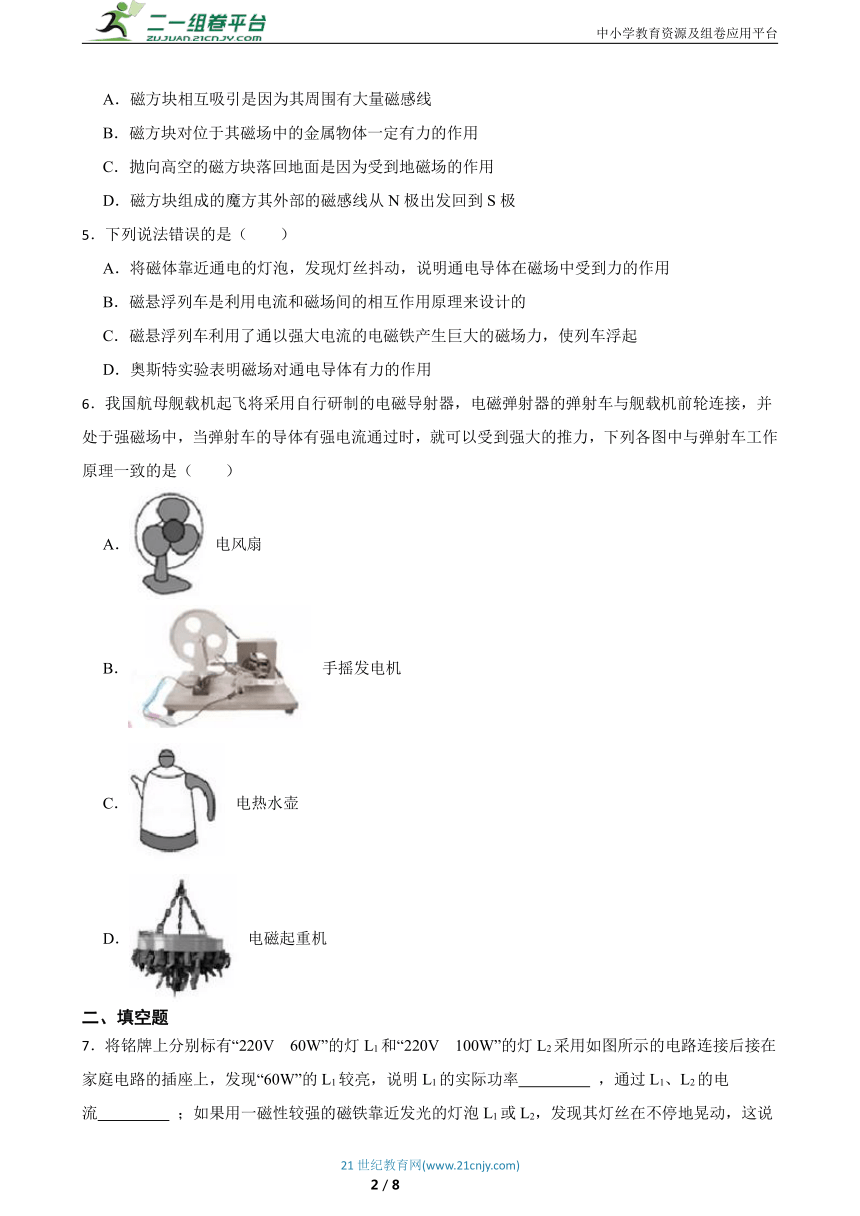

A．磁方块相互吸引是因为其周围有大量磁感线
B．磁方块对位于其磁场中的金属物体一定有力的作用
C．抛向高空的磁方块落回地面是因为受到地磁场的作用
D．磁方块组成的魔方其外部的磁感线从N极出发回到S极
5．下列说法错误的是（　　）
A．将磁体靠近通电的灯泡，发现灯丝抖动，说明通电导体在磁场中受到力的作用
B．磁悬浮列车是利用电流和磁场间的相互作用原理来设计的
C．磁悬浮列车利用了通以强大电流的电磁铁产生巨大的磁场力，使列车浮起
D．奥斯特实验表明磁场对通电导体有力的作用
6．我国航母舰载机起飞将采用自行研制的电磁导射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到强大的推力，下列各图中与弹射车工作原理一致的是（　　）
A． 电风扇
B． 手摇发电机
C． 电热水壶
D． 电磁起重机
二、填空题
7．将铭牌上分别标有“220V　60W”的灯L1和“220V　100W”的灯L2采用如图所示的电路连接后接在家庭电路的插座上，发现“60W”的L1较亮，说明L1的实际功率　 　 ，通过L1、L2的电流　 　 ；如果用一磁性较强的磁铁靠近发光的灯泡L1或L2，发现其灯丝在不停地晃动，这说明磁场对通电的钨丝有　 　的作用．
8．如图所示是扬声器的结构示意图，它是根据 　 　这一原理制成的；其中线圈的左端是磁极的　 　 　极．

9．如图所示，是探究“磁场对通电导线的作用”的实验装置，当闭合开关S时，导线ab中电流的方向是从　 　 （选填“a到b”或“b 到a ），导线ab 受到磁场力的作用而向左运动，如果只改变电流方向，那么导线ab 将向　 　 运动．科学家在该实验基础上发明了电动机，实现了把　 　 能转化为机械能．
10．如图，闭合开关，导体ab向右运动，说明通电导体在磁场中受到　 　的作用．据此原理可以制成　 　
11．如图所示，当闭合开关，导轨上的铜棒就会向右滚动起来，为了让钢棒向左滚动，你的操作是　 　。
12．如图所示，线圈abcd位于磁场中，当K与1接通时，ab段导线中电流方向为　 　（选填“a→b“或“b→a”），ab段导线受磁场力F1的方向竖直向上；

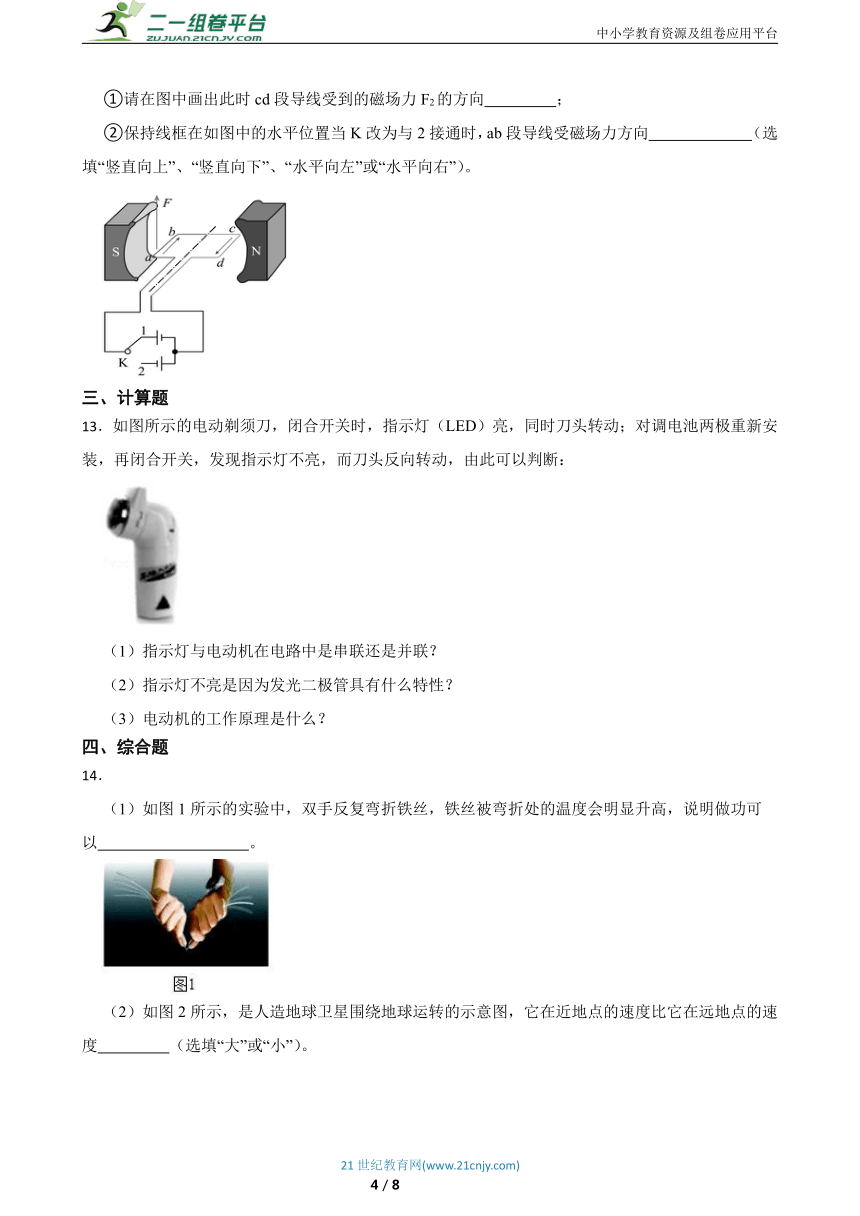

①请在图中画出此时cd段导线受到的磁场力F2的方向　 　；
②保持线框在如图中的水平位置当K改为与2接通时，ab段导线受磁场力方向　 　（选填“竖直向上”、“竖直向下”、“水平向左”或“水平向右”）。
三、计算题
13．如图所示的电动剃须刀，闭合开关时，指示灯（LED）亮，同时刀头转动；对调电池两极重新安装，再闭合开关，发现指示灯不亮，而刀头反向转动，由此可以判断：
（1）指示灯与电动机在电路中是串联还是并联？
（2）指示灯不亮是因为发光二极管具有什么特性？
（3）电动机的工作原理是什么？
四、综合题
14．
（1）如图1所示的实验中，双手反复弯折铁丝，铁丝被弯折处的温度会明显升高，说明做功可以　 　。
（2）如图2所示，是人造地球卫星围绕地球运转的示意图，它在近地点的速度比它在远地点的速度　 　（选填“大”或“小”）。
（3）在如图3所示的实验中，通过改变　 　可以改变通电导体ab在磁场中受力运动的方向。
五、科普阅读题
15．扬声器电视机、音响、耳机中都有扬声器，每天我们都能听到扬声器发出的悠扬声音。扬声器俗称喇叭，是把电信号转换成声信号的一种装置。因采用不同的材质、技术和工作原理，扬声器可分为许多种类，常见的有动圈式扬声器、静电式扬声器、压电式扬声器等。那么，扬声器是怎样发出声音的呢？
图是动圈式扬声器的构造示意图，它主要由固定的永久磁体、线圈和锥形纸盆构成。当线圈中通过电流时，线圈受到磁铁的作用而运动，由于通过线圈的电流是交变电流，它的大小和方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。
武侠小说中有一种神功，叫“传音入密”，就是说话人可以将声音直接送到受话人的耳中，而在场的其他人无法听到。现在，具有这一神功的装置叫“超声波定向扬声器”。首先，把声音信号调制到超声波上，再通过超声波定向扬声器发出调制后的超声波。由于超声波在传播中，具有很强的方向性，它能使声音局限于某个区域，而其他地方则无法接收。载有声音信号的超声波到达人耳处，通过解调，使受话人听到声音。在博物馆，我们可以把超声波定向扬声器安装在展品上方，只向感兴趣的参观者介绍相关信息，同时保持空间的整体安静，使其他参观者不受干扰。
纵观扬声器近150年的发展史，形态种类可谓百花齐放，成为音响世界里最灿烂的一片天地。
请根据上述材料，回答下面的问题：
（1）由图中的“某一瞬间电流方向”可知，此时线圈的右端为　 　（选填“N”或“S”）极；
（2）下列实例中，其工作原理与动圈式扬声器工作原理相同的是_____（选填字母）；
A．电磁铁 B．电动机 C．发电机
（3）超声波在传播中，具有很强的　 　，因此可以实现声音的定向传递。
答案解析部分
1．【答案】A
【知识点】安培定则；左手定则
2．【答案】A
【知识点】通电直导线周围的磁场；磁场对通电导线的作用
3．【答案】C
【知识点】磁场对通电导线的作用
4．【答案】D
【知识点】重力及其大小的计算；磁感线及其特点；磁场对通电导线的作用
5．【答案】D
【知识点】磁现象；通电直导线周围的磁场；磁场对通电导线的作用
6．【答案】A
【知识点】磁场对通电导线的作用
7．【答案】较大；一样大；力
【知识点】串联电路的电流规律；磁场对通电导线的作用
8．【答案】电流的磁效应；N
【知识点】扬声器和耳机的构造和原理
9．【答案】a到b；右；电
【知识点】磁场对通电导线的作用
10．【答案】力；电动机
【知识点】磁场对通电导线的作用
11．【答案】改变电源（电流）方向
【知识点】磁场对通电导线的作用
12．【答案】a→b；；竖直向下
【知识点】磁场对通电导线的作用
13．【答案】（1）解：闭合开关时，灯亮、电动机转动；对调电池两极后，指示灯不亮，电动机转动，这说明指示灯和电动机都能各自独立工作，在电路中是并联的
（2）解：闭合开关时，指示灯亮，对调电池两极，电流的方向发生了变化，开关闭合后指示灯不发光，这现象说明：发光二极管具有单向导电性
（3）解：电动机通电后能够运转，其原理是通电导体在磁场中的受到力的作用
【知识点】半导体特点及作用；磁场对通电导线的作用；电路的基本连接方式
14．【答案】（1）改变铁丝的内能
（2）大
（3）电流的方向或磁场的方向
【知识点】动能的影响因素；做功改变物体内能；磁场对通电导线的作用
15．【答案】（1）S
（2）B
（3）方向性
【知识点】扬声器和耳机的构造和原理
