安徽省蚌埠市2015-2016学年高二第一学期期末学业水平检测物理试题

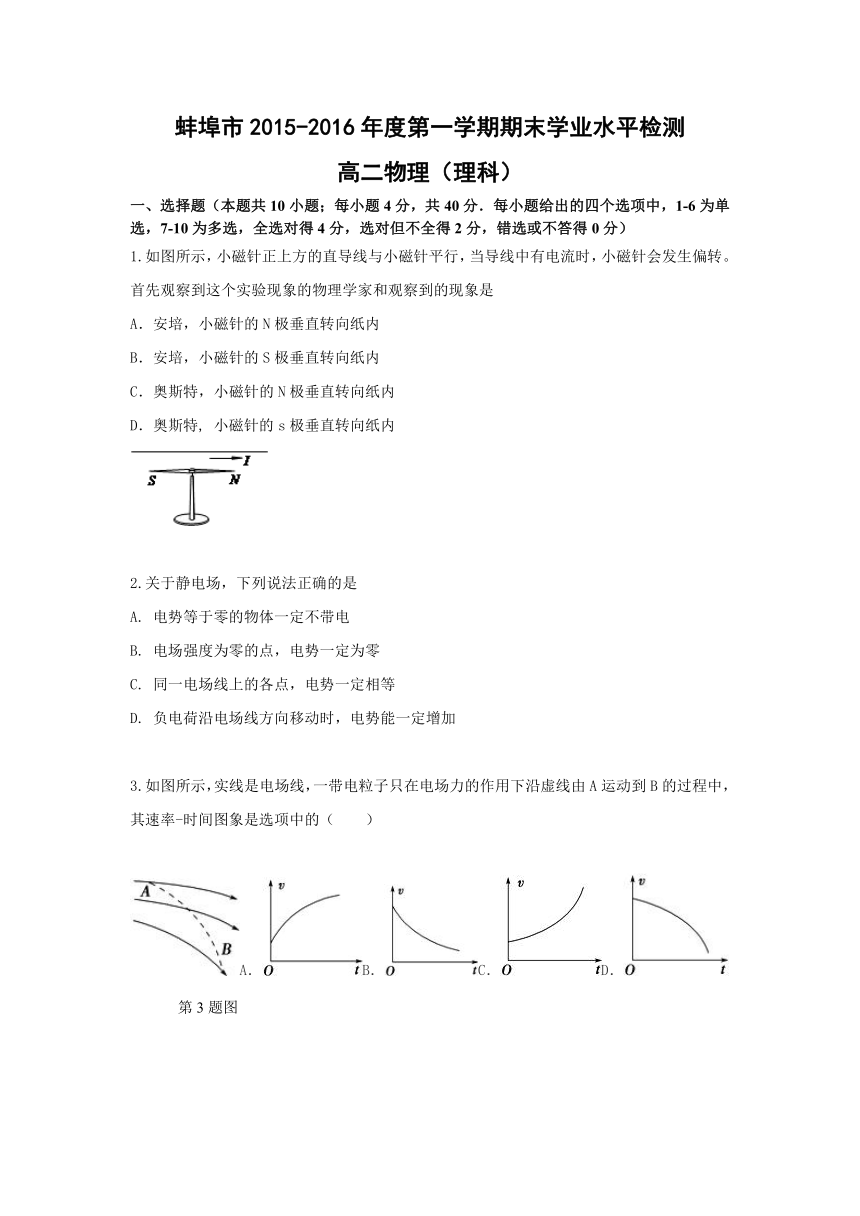

蚌埠市2015-2016年度第一学期期末学业水平检测
高二物理（理科）
一、选择题（本题共10小题；每小题4分， ( http: / / www.21cnjy.com )共40分．每小题给出的四个选项中，1-6为单选，7-10为多选，全选对得4分，选对但不全得2分，错选或不答得0分）
1.如图所示，小磁针正上方的直导线与小磁针平行，当导线中有电流时，小磁针会发生偏转。首先观察到这个实验现象的物理学家和观察到的现象是
A．安培，小磁针的N极垂直转向纸内
B．安培，小磁针的S极垂直转向纸内
C．奥斯特，小磁针的N极垂直转向纸内
D．奥斯特, 小磁针的s极垂直转向纸内
( http: / / www.21cnjy.com )
2.关于静电场，下列说法正确的是
A. 电势等于零的物体一定不带电
B. 电场强度为零的点，电势一定为零
C. 同一电场线上的各点，电势一定相等
D. 负电荷沿电场线方向移动时，电势能一定增加
如图所示，实线是电场线，一带电粒子只在电场力的作用下沿虚线由A运动到B的过程中，其速率-时间图象是选项中的（　　）
( http: / / www.21cnjy.com )A． ( http: / / www.21cnjy.com )B． ( http: / / www.21cnjy.com )C． ( http: / / www.21cnjy.com )D． ( http: / / www.21cnjy.com )

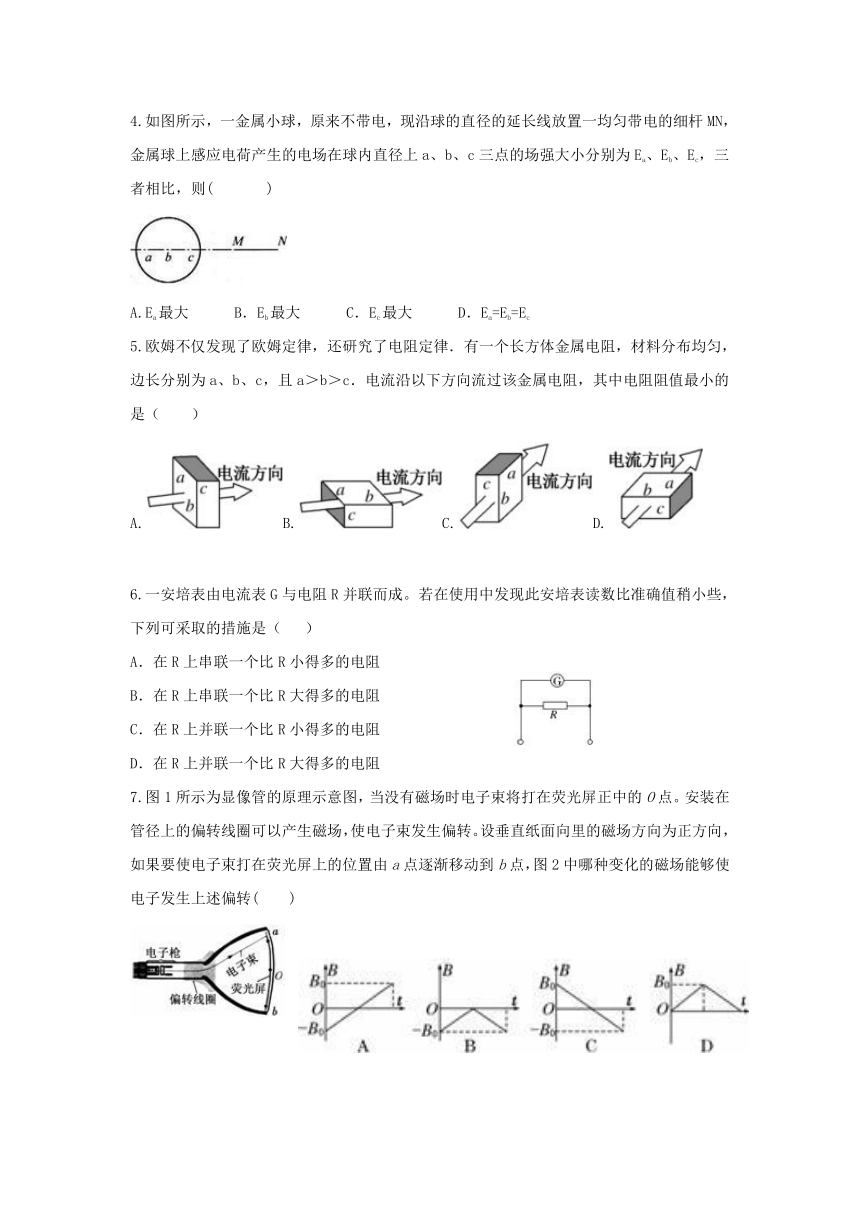

如图所示，一金属小球，原来不带电，现沿球的直径的延长线放置一均匀带电的细杆MN，金属球上感应电荷产生的电场在球内直径上a、b、c三点的场强大小分别为Ea、Eb、Ec，三者相比，则( )
A.Ea最大 B．Eb最大 C．Ec最大 D．Ea=Eb=Ec
欧姆不仅发现了欧姆定律，还研究了电阻定律． ( http: / / www.21cnjy.com )有一个长方体金属电阻，材料分布均匀，边长分别为a、b、c，且a＞b＞c．电流沿以下方向流过该金属电阻，其中电阻阻值最小的是（　　）
B.C.D.
6.一安培表由电流表G与电阻R并联而成。若在使用中发现此安培表读数比准确值稍小些，下列可采取的措施是（ ）
A．在R上串联一个比R小得多的电阻
B．在R上串联一个比R大得多的电阻
C．在R上并联一个比R小得多的电阻
D．在R上并联一个比R大得多的电阻
图1所示为显像管的原理示意图，当没有磁场时 ( http: / / www.21cnjy.com )电子束将打在荧光屏正中的O点。安装在管径上的偏转线圈可以产生磁场，使电子束发生偏转。设垂直纸面向里的磁场方向为正方向，如果要使电子束打在荧光屏上的位置由a点逐渐移动到b点，图2中哪种变化的磁场能够使电子发生上述偏转(　　)

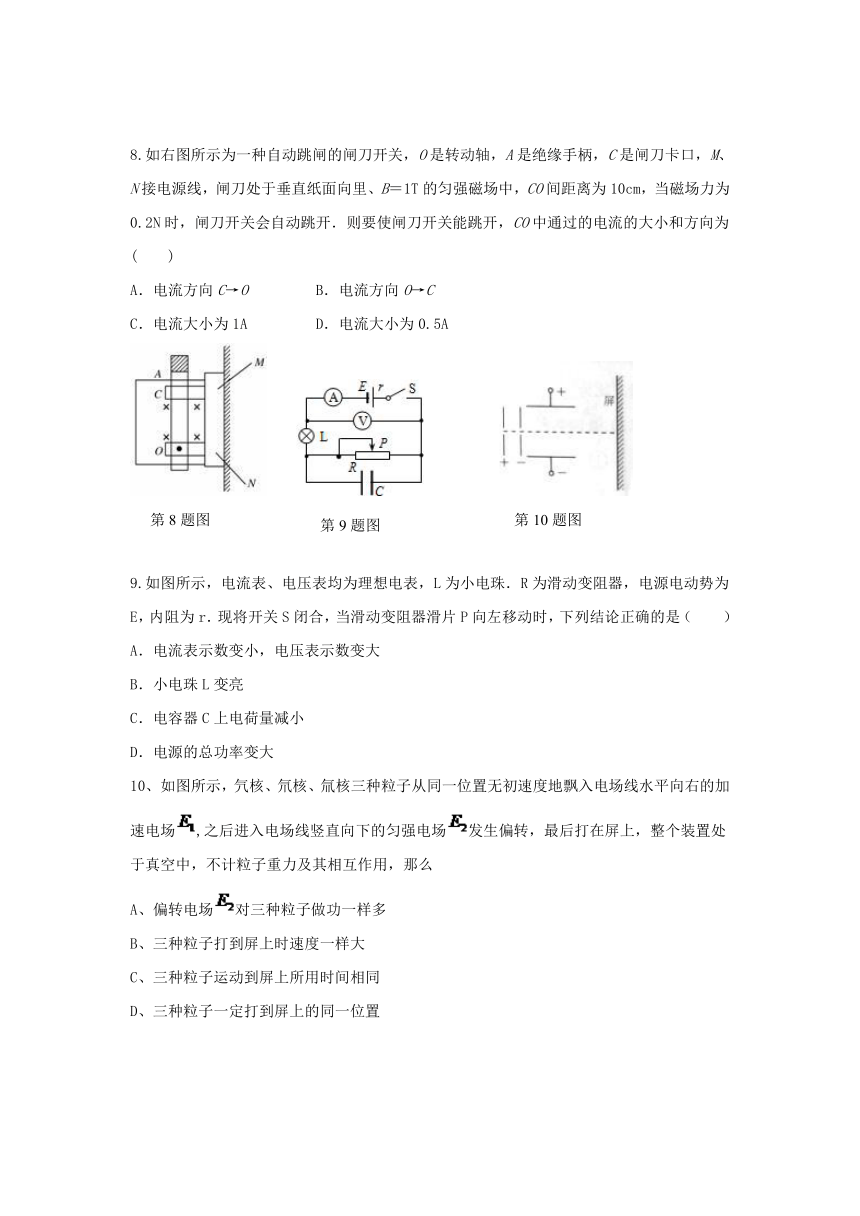

8.如右图所示为一种自动跳 ( http: / / www.21cnjy.com )闸的闸刀开关，O是转动轴，A是绝缘手柄，C是闸刀卡口，M、N接电源线，闸刀处于垂直纸面向里、B＝1T的匀强磁场中，CO间距离为10cm，当磁场力为0.2N时，闸刀开关会自动跳开．则要使闸刀开关能跳开，CO中通过的电流的大小和方向为(　　)
A．电流方向C→O B．电流方向O→C
C．电流大小为1A D．电流大小为0.5A
INCLUDEPICTURE \d "http:///files/down/test/2011/09/13/08/2011091308555743973206.files/image010.jpg" \* MERGEFORMATINET
9.如图所示，电流表、电压表均为理想电 ( http: / / www.21cnjy.com )表，L为小电珠．R为滑动变阻器，电源电动势为E，内阻为r．现将开关S闭合，当滑动变阻器滑片P向左移动时，下列结论正确的是（　　）
电流表示数变小，电压表示数变大
小电珠L变亮
电容器C上电荷量减小
电源的总功率变大
如图所示，氕核、氘核、氚核三种粒子从同一位置无初速度地飘入电场线水平向右的加速电场,之后进入电场线竖直向下的匀强电场发生偏转，最后打在屏上，整个装置处于真空中，不计粒子重力及其相互作用，那么
A、偏转电场对三种粒子做功一样多
B、三种粒子打到屏上时速度一样大
C、三种粒子运动到屏上所用时间相同
D、三种粒子一定打到屏上的同一位置

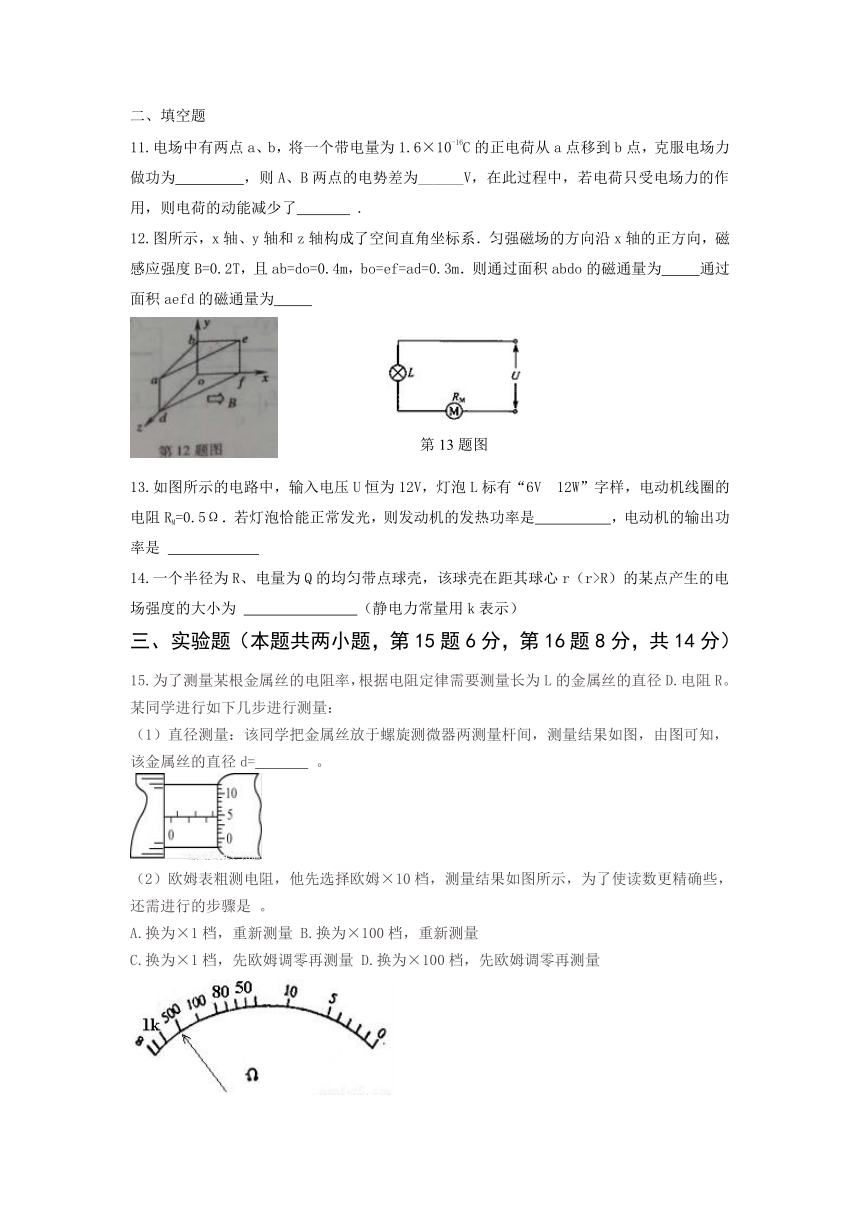

填空题
电场中有两点a、b，将一个带电量为 ( http: / / www.21cnjy.com )1.6×10-16C的正电荷从a点移到b点，克服电场力做功为 ，则A、B两点的电势差为______V，在此过程中，若电荷只受电场力的作用，则电荷的动能减少了 .
图所示，x轴、y轴和z轴构成了空间 ( http: / / www.21cnjy.com )直角坐标系．匀强磁场的方向沿x轴的正方向，磁感应强度B=0.2T，且ab=do=0.4m，bo=ef=ad=0.3m．则通过面积abdo的磁通量为 通过面积aefd的磁通量为
( http: / / www.21cnjy.com )
如图所示的电路中，输入电压U恒为12V，灯泡 ( http: / / www.21cnjy.com )L标有“6V 12W”字样，电动机线圈的电阻RM=0.5Ω．若灯泡恰能正常发光，则发动机的发热功率是 ，电动机的输出功率是
一个半径为R、电量为Q的均 ( http: / / www.21cnjy.com )匀带点球壳，该球壳在距其球心r（r>R）的某点产生的电场强度的大小为 （静电力常量用k表示）
实验题（本题共两小题，第15题6分，第16题8分，共14分）
15.为了测量某根金属丝的电阻率，根据电阻定律需要测量长为L的金属丝的直径D.电阻R。某同学进行如下几步进行测量：
（1）直径测量：该同学把金属丝放于螺旋测微器两测量杆间，测量结果如图，由图可知，该金属丝的直径d= 。
（2）欧姆表粗测电阻，他先选择欧姆×10档，测量结果如图所示，为了使读数更精确些，还需进行的步骤是 。
A.换为×1档，重新测量 B.换为×100档，重新测量
C.换为×1档，先欧姆调零再测量 D.换为×100档，先欧姆调零再测量
（3）伏安法测电阻，实验 ( http: / / www.21cnjy.com )室提供的滑变阻值为0～20Ω，电流表0～0.6A（内阻约0.5Ω），电压表0～3V（内阻约5kΩ），为了测量电阻误差较小，且电路便于调节，下列备选电路中，应该选择 。
用电流表和电压表测电池的电动势和内电阻提供的器材如图所示.
( http: / / www.21cnjy.com )
①用实线代表导线把图甲所示的实物连接成测量电路，（两节干电池串联作为电源，图中有部分线路已连好）
②图乙中的6个点表示实验测得的6组电流I、电压U的值，按照这些实验值作出图线，
③由此图线求得的每节电池电动势=__________V，电源内阻________Ω.（取3位有效数字）
计算题：（本题共3小题，每小题各10分，共30分。）
如图，质量为m、带电量为q的小球S用绝 ( http: / / www.21cnjy.com )缘细线悬挂，处于固定的带电体A产生的电 场中，A可视为点电荷，B为试探电荷．当小球B静止时，A、B等高且距离为r，细线偏离竖直 方向的夹角为θ．已知重力加速度为g，静电力常量为k求：
(1)小球所带电荷的电性；
⑵点电荷A在B处所产生的场强大小为
⑶带电体A的电量Q
18.如图所示为质谱仪的原理示意图，电荷量为q、质量为m的带正电的粒子从静止开始经过电势差为U的加速电场后进入粒子速度选择器，选择器中存在相互垂直的匀强电场和匀强磁场，匀强电场的场强为E、方向水平向右。已知带电粒子能够沿直线穿过速度选择器，从G点垂直MN进入偏转磁场，该偏转磁场是一个以直线MN为边界、方向垂直纸面向外的匀强磁场。带电粒子经偏转磁场后，最终到达照相底片的H点。可测量出G、H间的距离为。带电粒子的重力可忽略不计。求：
(1)粒子从加速电场射出时速度ν的大小。
(2)粒子速度选择器中匀强磁场的磁感强度B1的大小和方向。
(3)偏转磁场的磁感强度B2的大小。
19.在某空间存在着水平向右的匀强电场 ( http: / / www.21cnjy.com )和垂直于纸面向里的匀强磁场，如图所示，一段光滑且绝缘的圆弧轨道AC固定在纸面内，其圆心为O点，半径R=1.8m，OA连线在竖直方向上，AC弧对应的圆心角。今有一质量m=3.6×10-4 kg、电荷量q=+9.0×10-4 C的带电小球（可视为质点），以v0=4.0m/s的初速度沿水平方向从A点射入圆弧轨道内，一段时间后从C点离开，小球离开C点后做匀速直线运动。已知重力加速度g=10m/s2，sin37°=0.8，不计空气阻力，求：
（1）匀强电场的场强E；
（2）匀强磁场的磁感应强度B
⑶小球射入圆弧轨道后的瞬间对轨道的压力。
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
第3题图
第10题图
第9题图
第8题图
第13题图
