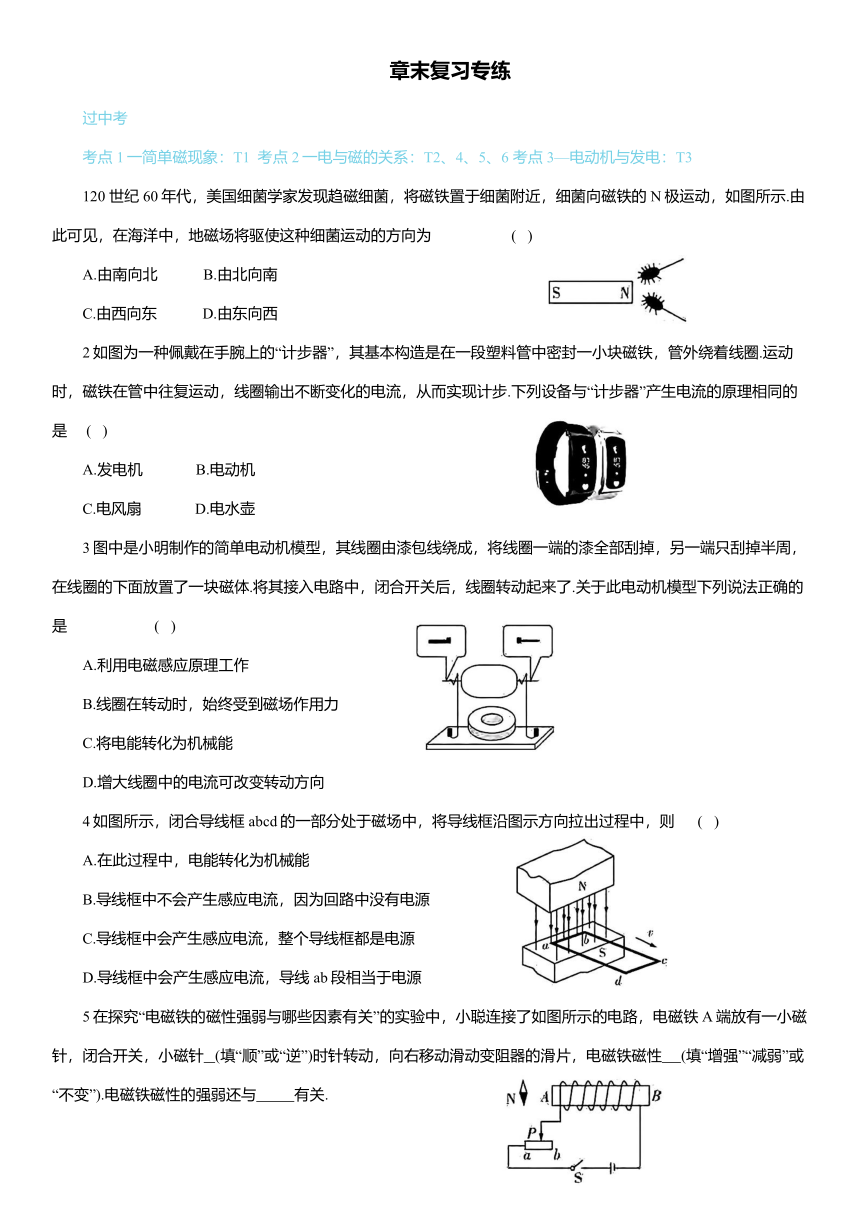

章末复习专练
过中考
考点1一简单磁现象:T1 考点2一电与磁的关系:T2、4、5、6 考点3—电动机与发电:T3
120 世纪60年代,美国细菌学家发现趋磁细菌,将磁铁置于细菌附近,细菌向磁铁的N极运动,如图所示.由此可见,在海洋中,地磁场将驱使这种细菌运动的方向为 ( )
A.由南向北 B.由北向南
C.由西向东 D.由东向西
2如图为一种佩戴在手腕上的“计步器”,其基本构造是在一段塑料管中密封一小块磁铁,管外绕着线圈.运动时,磁铁在管中往复运动,线圈输出不断变化的电流,从而实现计步.下列设备与“计步器”产生电流的原理相同的是 ( )
A.发电机 B.电动机
C.电风扇 D.电水壶
3图中是小明制作的简单电动机模型,其线圈由漆包线绕成,将线圈一端的漆全部刮掉,另一端只刮掉半周,在线圈的下面放置了一块磁体.将其接入电路中,闭合开关后,线圈转动起来了.关于此电动机模型下列说法正确的是 ( )
A.利用电磁感应原理工作
B.线圈在转动时,始终受到磁场作用力
C.将电能转化为机械能
D.增大线圈中的电流可改变转动方向
4如图所示,闭合导线框 abcd的一部分处于磁场中,将导线框沿图示方向拉出过程中,则 ( )
A.在此过程中,电能转化为机械能
B.导线框中不会产生感应电流,因为回路中没有电源
C.导线框中会产生感应电流,整个导线框都是电源
D.导线框中会产生感应电流,导线 ab段相当于电源
5在探究“电磁铁的磁性强弱与哪些因素有关”的实验中,小聪连接了如图所示的电路,电磁铁A端放有一小磁针,闭合开关,小磁针 (填“顺”或“逆”)时针转动,向右移动滑动变阻器的滑片,电磁铁磁性 (填“增强”“减弱”或“不变”).电磁铁磁性的强弱还与 有关.

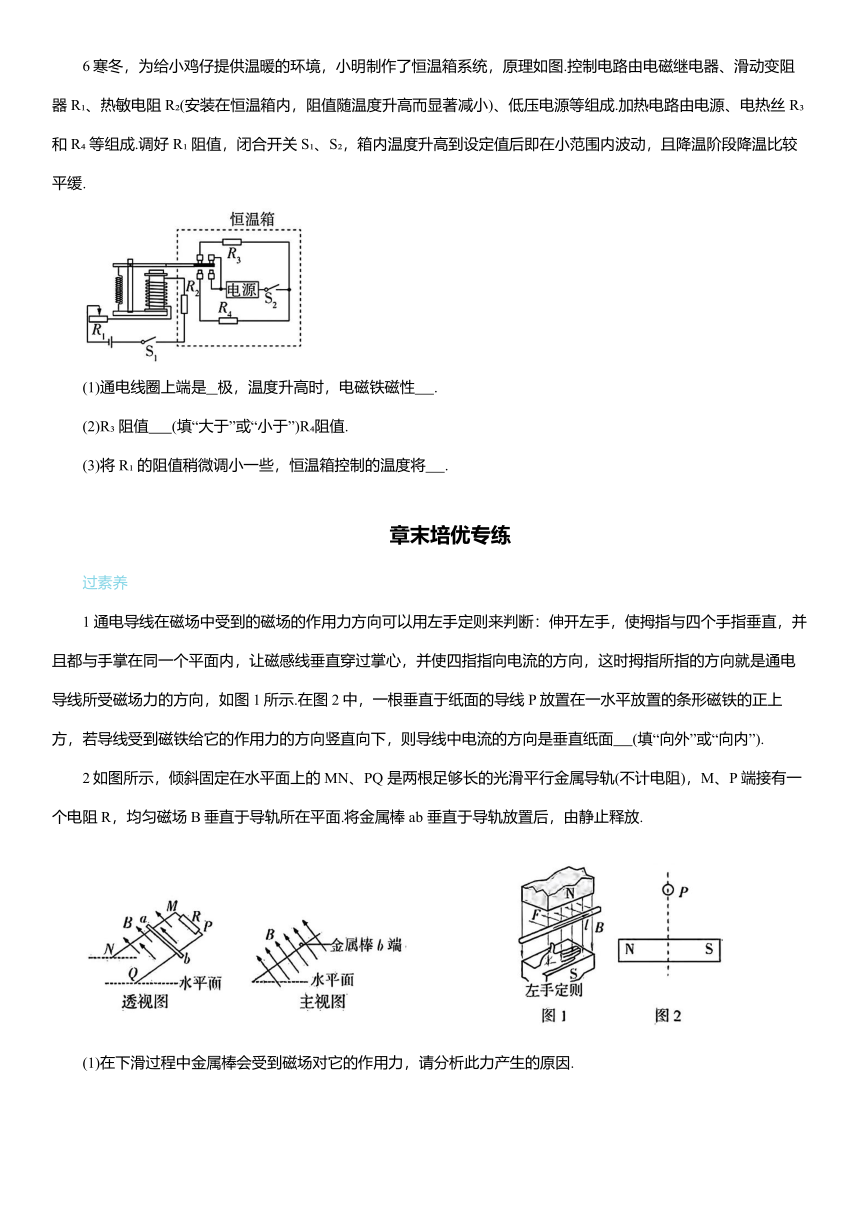

6寒冬,为给小鸡仔提供温暖的环境,小明制作了恒温箱系统,原理如图.控制电路由电磁继电器、滑动变阻器R 、热敏电阻R (安装在恒温箱内,阻值随温度升高而显著减小)、低压电源等组成.加热电路由电源、电热丝 R 和R 等组成.调好 R 阻值,闭合开关S 、S ,箱内温度升高到设定值后即在小范围内波动,且降温阶段降温比较平缓.
(1)通电线圈上端是 极,温度升高时,电磁铁磁性 .
(2)R 阻值 (填“大于”或“小于”)R 阻值.
(3)将R 的阻值稍微调小一些,恒温箱控制的温度将 .
章末培优专练
过素养
1 通电导线在磁场中受到的磁场的作用力方向可以用左手定则来判断:伸开左手,使拇指与四个手指垂直,并且都与手掌在同一个平面内,让磁感线垂直穿过掌心,并使四指指向电流的方向,这时拇指所指的方向就是通电导线所受磁场力的方向,如图1所示.在图2中,一根垂直于纸面的导线 P放置在一水平放置的条形磁铁的正上方,若导线受到磁铁给它的作用力的方向竖直向下,则导线中电流的方向是垂直纸面 (填“向外”或“向内”).
2如图所示,倾斜固定在水平面上的MN、PQ 是两根足够长的光滑平行金属导轨(不计电阻),M、P端接有一个电阻R,均匀磁场B垂直于导轨所在平面.将金属棒 ab 垂直于导轨放置后,由静止释放.
(1)在下滑过程中金属棒会受到磁场对它的作用力,请分析此力产生的原因.
(2)已知金属棒速度越大,磁场对它的力就越大,且该力方向与金属棒的运动方向相反,请说明释放后金属棒速度大小的变化情况及其原因.
3新情境阅读下列短文,回答问题.
强大的四合一音乐充电宝
随着通信业的发展和手机的普遍使用,各种配套设备应运而生,如图所示是一款新型的充电宝,它糅合了无线手机充电、智能手表充电、USB有线充电、蓝牙音箱四种功能.充电宝上面采用磁吸式可以供智能手表进行充电;充电宝下面是无线充电设备,利用电流流过送电线圈产生磁场,手机中的受电线圈靠近该磁场时就会产生电流,给智能手机充电;充电宝配有蓝牙音箱,可以与手机无线连接播放音乐.充电宝采用4 000 mA·h超大容量电池,并且采用“超级快充”技术,不到半小时可把充电宝电池电量充到一半以上,极大地方便了人们的使用.
(1)充电宝在给智能手表充电时采用了磁吸固定触点,磁吸是利用 磁极相互吸引的原理制成的.
(2)下列选项中的实验,与手机受电线圈的工作原理相同的是 (填字母);蓝牙音箱中的扬声器发声是由于纸盆的 ,而纸盆能发声是根据 (填字母)实验原理制成的.
(3)已知该充电宝电池的部分参数如表所示.
电池名称 锂离子电池
电压 3.7 V
容量 4 000 mA·h
①电池充满电储存的电能为 J.
②若用一个标注“输出5 V 4 A”的快速充电器来给充电宝充电,假设充电效率为90%,用快速充电器将电池从零充满需要的时间为 s.
