专项 动态电路的分析与计算
过专项
类型1 滑片移动型
母题呈现
如图所示的电路中，电源电压不变，R 为定值电阻，R 为滑动变阻器.闭合开关S后，将R 的滑片自a端向b端逐渐移动，下列说法正确的是( )
A.电压表V 示数变大，电压表 V 示数变大，电流表 A 示数变小
B.电压表 V 与电流表 A 示数的比值变大
C.电压表 V 与电流表 A 示数的比值变小
D.电压表 V 与电流表 A示数的变化量的比值变大
E.电压表 V 与电流表 A示数的变化量的比值不变
导练过程
(1)判断电路中各元件的连接情况.
闭合开关后，去掉电压表，电流表看作导线，滑动变阻器 R 与定值电阻 R 的连接方式是 联.
判断过程
(2)判断各电表的测量对象.
①电流表测量串联电路中的电流；
②电压表 V 测量 两端电压，电压表 V 测量 两端电压.

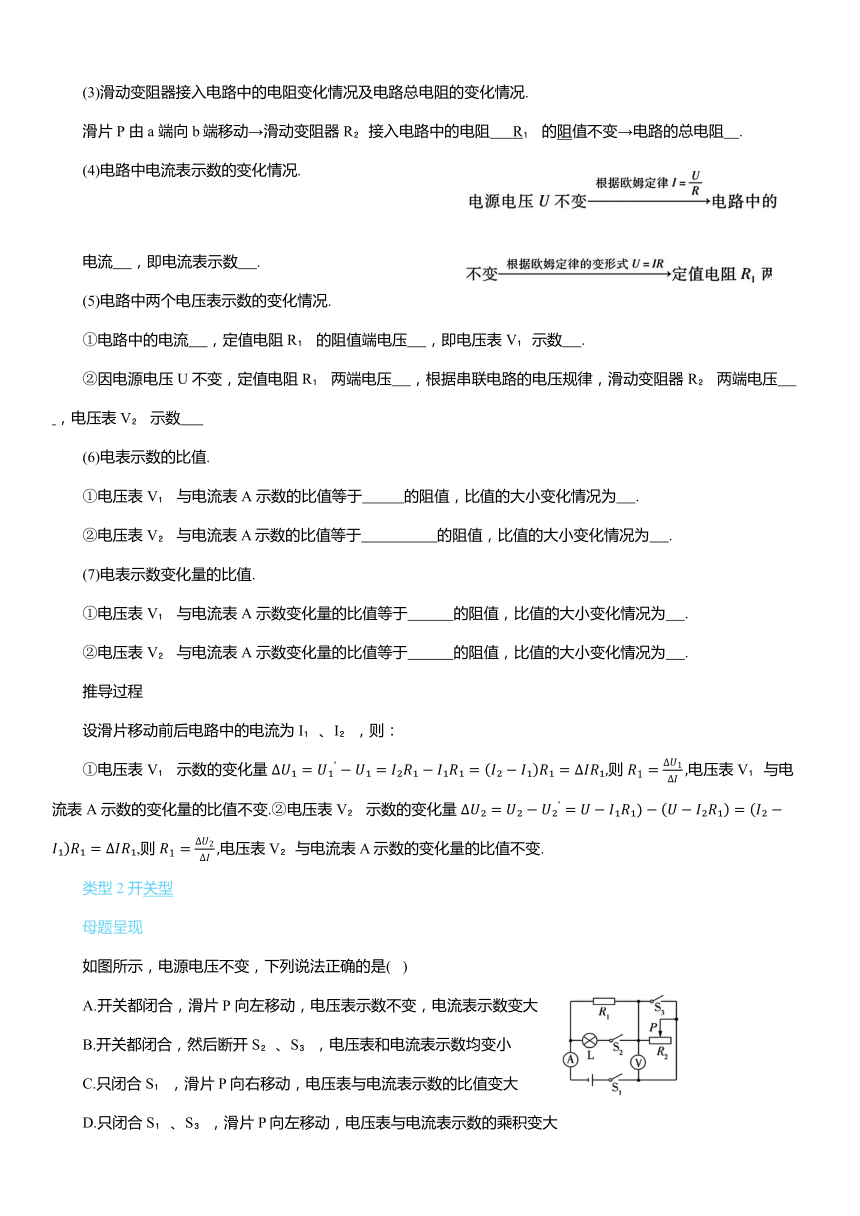

(3)滑动变阻器接入电路中的电阻变化情况及电路总电阻的变化情况.
滑片 P 由a 端向 b端移动→滑动变阻器 R 接入电路中的电阻 R 的阻值不变→电路的总电阻 .
(4)电路中电流表示数的变化情况.
电流 ，即电流表示数 .
(5)电路中两个电压表示数的变化情况.
①电路中的电流 ，定值电阻R 的阻值端电压 ，即电压表 V 示数 .
②因电源电压 U 不变，定值电阻 R 两端电压 ，根据串联电路的电压规律，滑动变阻器 R 两端电压 ，电压表 V 示数
(6)电表示数的比值.
①电压表 V 与电流表 A 示数的比值等于 的阻值，比值的大小变化情况为 .
②电压表V 与电流表A示数的比值等于 的阻值，比值的大小变化情况为 .
(7)电表示数变化量的比值.
①电压表 V 与电流表 A 示数变化量的比值等于 的阻值，比值的大小变化情况为 .
②电压表 V 与电流表 A 示数变化量的比值等于 的阻值，比值的大小变化情况为 .
推导过程
设滑片移动前后电路中的电流为I 、I ，则：
①电压表 V 示数的变化量 则 电压表 V 与电流表 A 示数的变化量的比值不变.②电压表 V 示数的变化量 ,则 电压表V 与电流表A示数的变化量的比值不变.
类型2 开关型
母题呈现
如图所示，电源电压不变，下列说法正确的是( )
A.开关都闭合，滑片 P 向左移动，电压表示数不变，电流表示数变大
B.开关都闭合，然后断开S 、S ，电压表和电流表示数均变小
C.只闭合S ，滑片 P向右移动，电压表与电流表示数的比值变大
D.只闭合S 、S ，滑片P向左移动，电压表与电流表示数的乘积变大

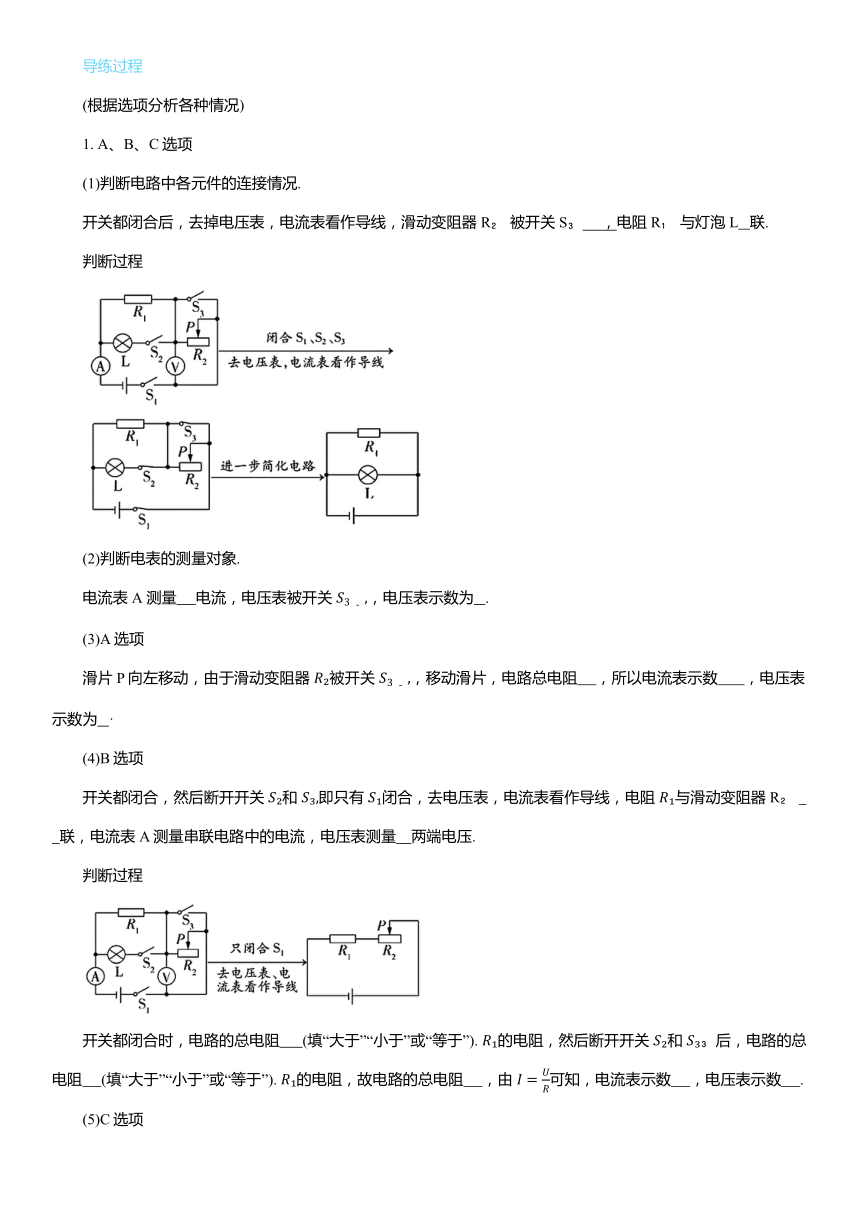

导练过程
(根据选项分析各种情况)
1. A、B、C选项
(1)判断电路中各元件的连接情况.
开关都闭合后，去掉电压表，电流表看作导线，滑动变阻器 R 被开关S ，电阻R 与灯泡 L 联.
判断过程
(2)判断电表的测量对象.
电流表 A 测量 电流，电压表被开关 ，电压表示数为 .
(3)A选项
滑片P向左移动，由于滑动变阻器 被开关 ，移动滑片，电路总电阻 ，所以电流表示数 ，电压表示数为 ·
(4)B选项
开关都闭合，然后断开开关 和 即只有 闭合，去电压表，电流表看作导线，电阻 与滑动变阻器 R 联，电流表 A测量串联电路中的电流，电压表测量 两端电压.
判断过程
开关都闭合时，电路的总电阻 (填“大于”“小于”或“等于”). 的电阻，然后断开开关 和 后，电路的总电阻 (填“大于”“小于”或“等于”). 的电阻，故电路的总电阻 ，由 可知，电流表示数 ，电压表示数 .
(5)C选项
只闭合开关 ，滑动变阻器 与电阻. 联.电流表 A测量串联电路中的电流，电压表测 两端的电压.滑片 P 向右移动，滑动变阻器 接入电路的电阻 ，电压表与电流表示数的比值等于 的电阻，所以电压表与电流表示数的比值
2. D选项
(1)判断电路中各元件的连接情况.
只闭合 ，去掉电压表，电流表看作导线，滑动变阻器 被开关 ，电路中只剩电阻 .
判断过程
5在如图所示的电路中，电源电压保持不变.闭合开关S、S ，电路正常工作，再断开开关S ,则 ( )
A.电压表示数变大，电流表示数变大
B.电压表示数不变，电流表示数变小
C.电压表示数不变，电流表示数变大
D.电压表示数变小，电流表示数变小
6如图所示电路中，电源电压保持不变，R 和R 为定值电阻.先闭合开关S ，再闭合开关S 后，电流表和电压表的示数变化的情况是（ ）
A.电流表示数增大，电压表示数不变
B.电流表示数增大，电压表示数减小
C.电流表示数减小，电压表示数增大
D.电流表示数不变，电压表示数增大
7 [如图所示，电源电压保持不变.只闭合开关S ，电流表和电压表均有示数，若再闭
合开关S ，则下列说法正确的是 ( )
A.电流表示数变大，电压表示数变小
B.电流表示数变小，电压表示数不变
C.电压表示数与电流表示数的比值变小
D.电压表示数与电流表示数的比值不变
8如图所示，电源电压不变，同时闭合开关S、S ，待电路稳定后再断开S ，则( )
A.电流表 A 的示数减小，电流表 A 的示数不变，电压表V 的示数不变
B.电流表 A 的示数不变，电流表 A 的示数增大，电压表 V 的示数减小
C.电流表 A 的示数、电流表 A 的示数、电压表V 的示数均不变
D.电流表 A的示数、电流表 A 的示数、电压表V的示数均增大
9如图所示的电路中，电源电压为6 V 不变， 求：
(1)当只闭合S时，电压表和电流表的示数；
(2)当S、S 、S 都闭合时，电流表和电压表的示数.
类型 3 敏感电阻型
10如图所示是一种温度测试仪的电路，R 为定值电阻，R 为热敏电阻(阻值随温度升高而减小，电路图符号 ).电源两端的电压不变，闭合开关S，当所测物体温度升高时，下列判断正确的是 ( )
A.电流表示数变小 B.电流表示数不变
C.电压表示数变小 D.电压表示数变大
11如图是某简易煤气检测电路，其中Q 为气敏电阻，其阻值随煤气浓度的升高而减小.若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数增大，则 ( )
A.选用电压表接在a、b之间
B.选用电压表接在b、c之间
C.选用电流表接在b、c之间
D.选用电流表接在a、c之间
12如图所示，是列车上烟雾报警器的简化原理图.内装有一个激光发生器及带有一光敏电阻R的电路，其中电源电压恒定，R 为定值电阻.有烟雾产生时，激光被烟雾遮挡而使光敏电阻的阻值发生变化，从而改变电路中的电流.当电路中的电流增大至某一数值时报警器开始报警.下列说法中正确的是 ( )
A.光敏电阻R的阻值随光照强度的减弱而增大
B.烟雾越浓，电流表示数越小
C.烟雾越浓，电压表示数越小
D.若要提高警报灵敏度，可以适当增大R 的阻值
13空气质量指数是环境监测的重要指标，下表的空气质量等级是按照空气质量指数A 划分的.某兴趣小组自制的空气质量监测仪，用电压表显示空气质量指数，工作原理电路图如图所示.已知电源电压U=18 V,电压表量程为0~15 V,定值电阻 R 的阻值为100 Ω，气敏电阻阻值 R与A的关系为
空气质量指数A 0~ 50 51 ~ 100 101 ~ 150 151 ~200 201 ~300 > 300
空气质量等级 优 良 轻度 污染 中度污染 重度污染 严重污染
(1)通过计算，判断电压表示数为10 V时对应的空气质量等级.
(2)更换定值电阻 R 可改变监测仪的测量范围，若要使电压表满偏时对应的空气质量指数A=400，则更换后的定值电阻 R '的阻值应为多大
