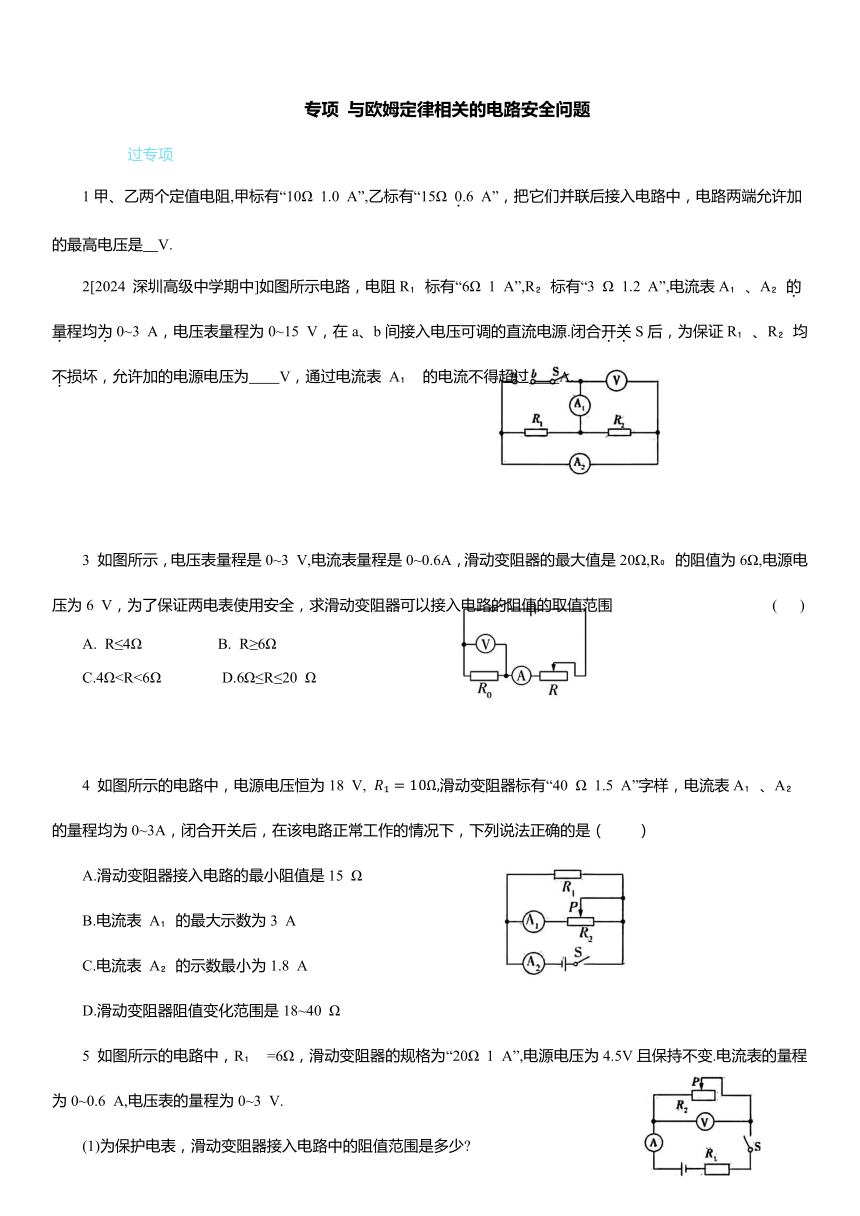

专项 与欧姆定律相关的电路安全问题
过专项
1甲、乙两个定值电阻,甲标有“10Ω 1.0 A”,乙标有“15Ω 0.6 A”，把它们并联后接入电路中，电路两端允许加的最高电压是 V.
2[2024 深圳高级中学期中]如图所示电路，电阻R 标有“6Ω 1 A”,R 标有“3 Ω 1.2 A”,电流表A 、A 的量程均为0~3 A，电压表量程为0~15 V，在a、b间接入电压可调的直流电源.闭合开关S后，为保证R 、R 均不损坏，允许加的电源电压为 V，通过电流表 A 的电流不得超过 A.
3 如图所示，电压表量程是0~3 V,电流表量程是0~0.6A，滑动变阻器的最大值是20Ω,R 的阻值为6Ω,电源电压为6 V，为了保证两电表使用安全，求滑动变阻器可以接入电路的阻值的取值范围 ( )
A. R≤4Ω B. R≥6Ω
C.4Ω4 如图所示的电路中，电源电压恒为18 V, 滑动变阻器标有“40 Ω 1.5 A”字样，电流表A 、A 的量程均为0~3A，闭合开关后，在该电路正常工作的情况下，下列说法正确的是（ ）
A.滑动变阻器接入电路的最小阻值是15 Ω
B.电流表 A 的最大示数为3 A
C.电流表 A 的示数最小为1.8 A
D.滑动变阻器阻值变化范围是18~40 Ω
5 如图所示的电路中，R =6Ω，滑动变阻器的规格为“20Ω 1 A”,电源电压为4.5V且保持不变.电流表的量程为0~0.6 A,电压表的量程为0~3 V.
(1)为保护电表，滑动变阻器接入电路中的阻值范围是多少
(2)当滑动变阻器接入电路中的阻值R 为9Ω时，电流表、电压表的示数分别是多少
6如图所示，电源电压保持不变，电流表的量程为0~0.6 A,电压表的量程为0~15 V,R =20Ω,滑动变阻器 R 的规格为“100Ω 1 A”.
(1)闭合开关S ，断开开关S 、S ，电流表示数为0.4 A,求电源电压.
(2)闭合开关S ，断开开关S 、S ，滑动变阻器的滑片置于中点位置时，电压表的示数为4 V,求 R 的阻值.
(3)闭合开关S 、S 和S ，在不损坏电流表、电压表的情况下，求滑动变阻器R 连入电路的阻值范围.
