教科版物理九年级上册 复习课件：第四章 探究电流（共24张PPT）

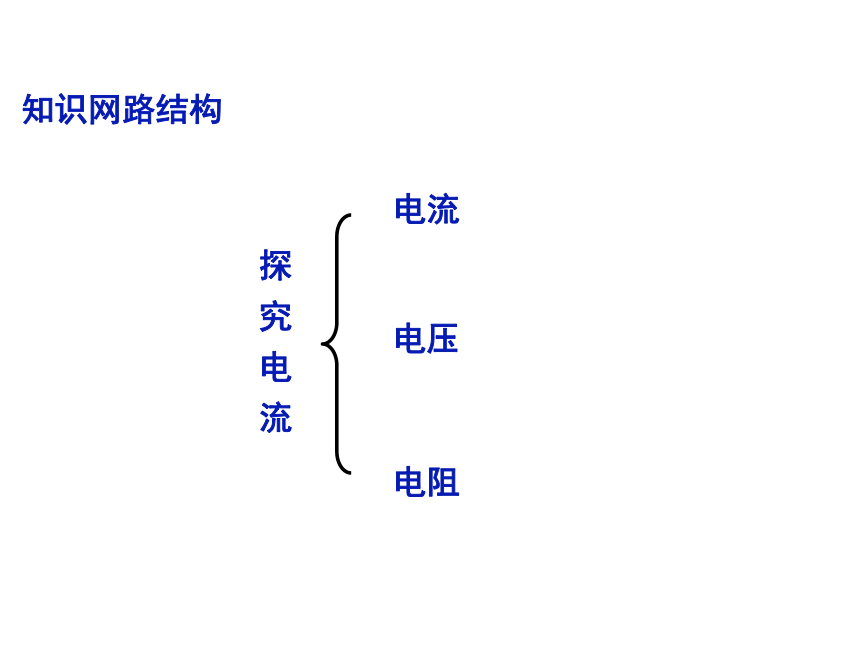

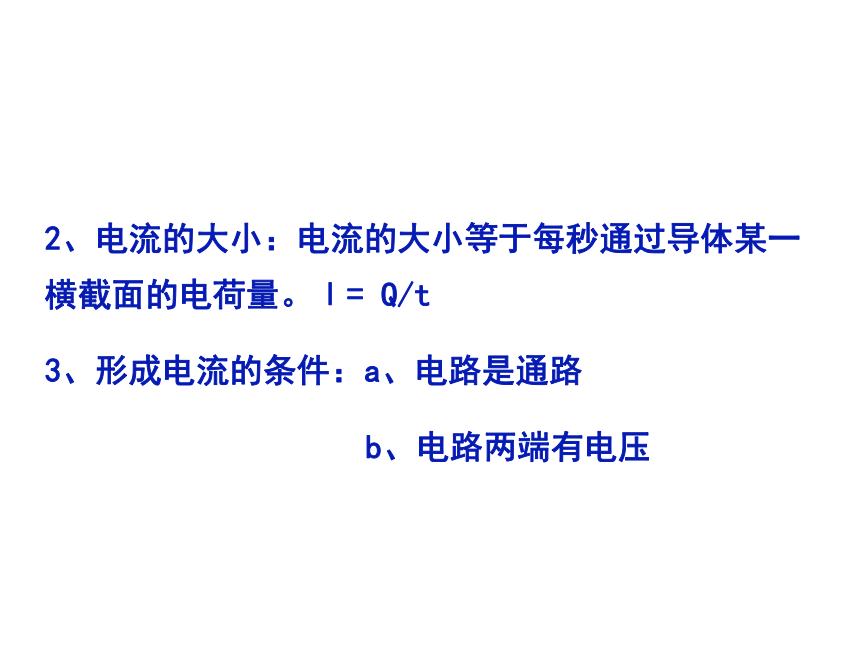

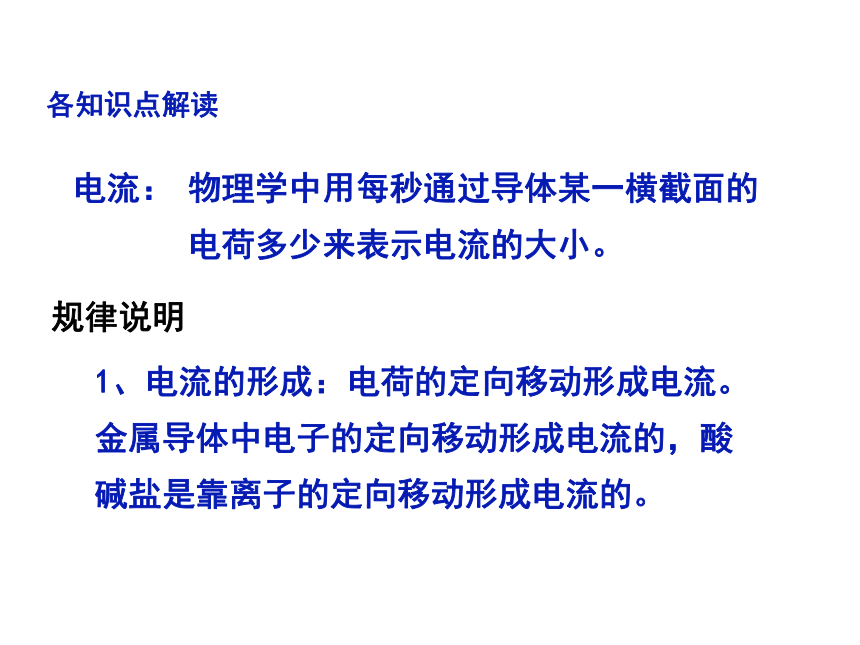

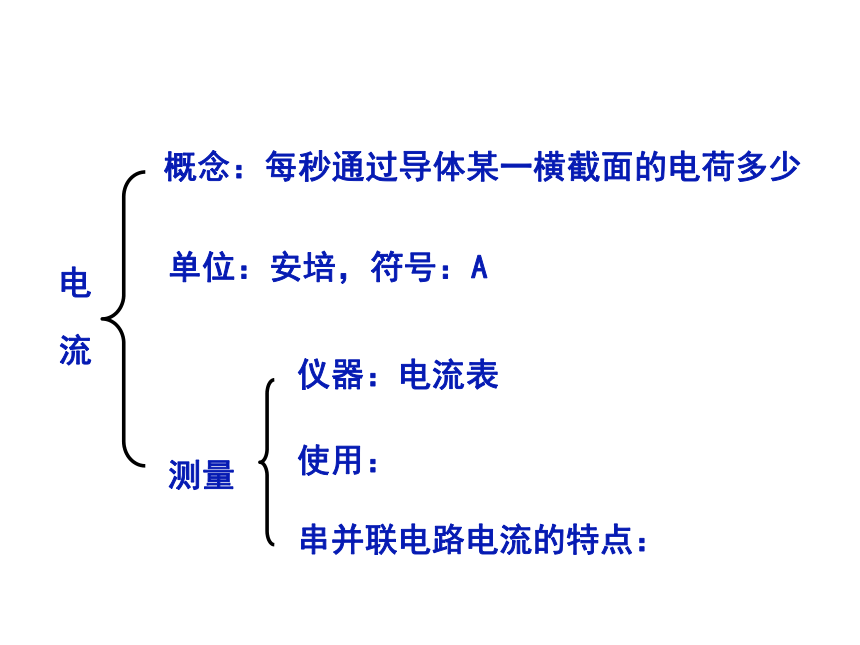

课件24张PPT。探 究 电 流探 究 电 流知识网路结构电流电压电阻电 流概念：每秒通过导体某一横截面的电荷多少单位：安培，符号：A测量仪器：电流表使用：串并联电路电流的特点：各知识点解读电流：物理学中用每秒通过导体某一横截面的电荷多少来表示电流的大小。1、电流的形成：电荷的定向移动形成电流。金属导体中电子的定向移动形成电流的，酸碱盐是靠离子的定向移动形成电流的。规律说明2、电流的大小：电流的大小等于每秒通过导体某一横截面的电荷量。Ι= Q/t
3、形成电流的条件：a、电路是通路

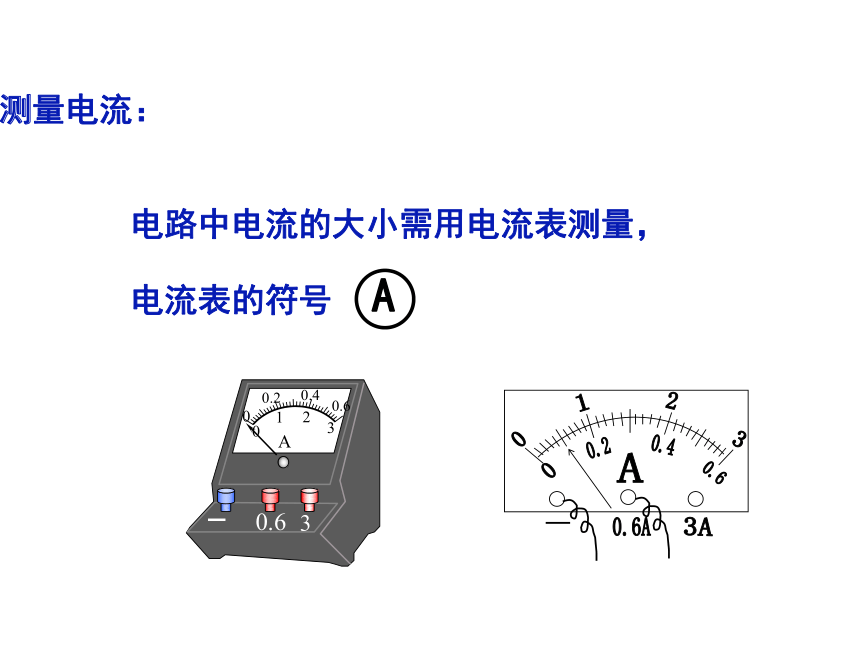

b、电路两端有电压测量电流：电路中电流的大小需用电流表测量，

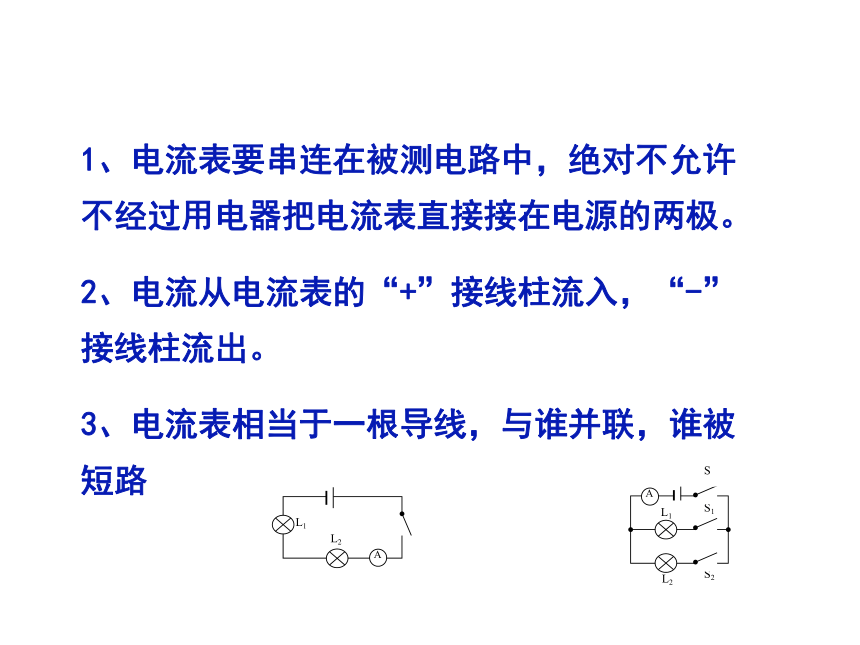

电流表的符号1、电流表要串连在被测电路中，绝对不允许不经过用电器把电流表直接接在电源的两极。
2、电流从电流表的“+”接线柱流入，“-”接线柱流出。

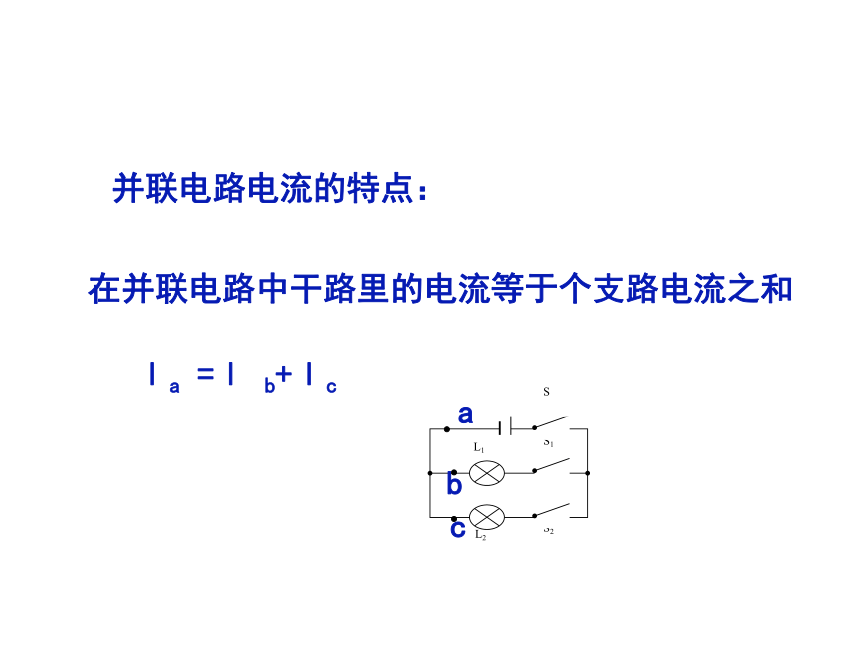

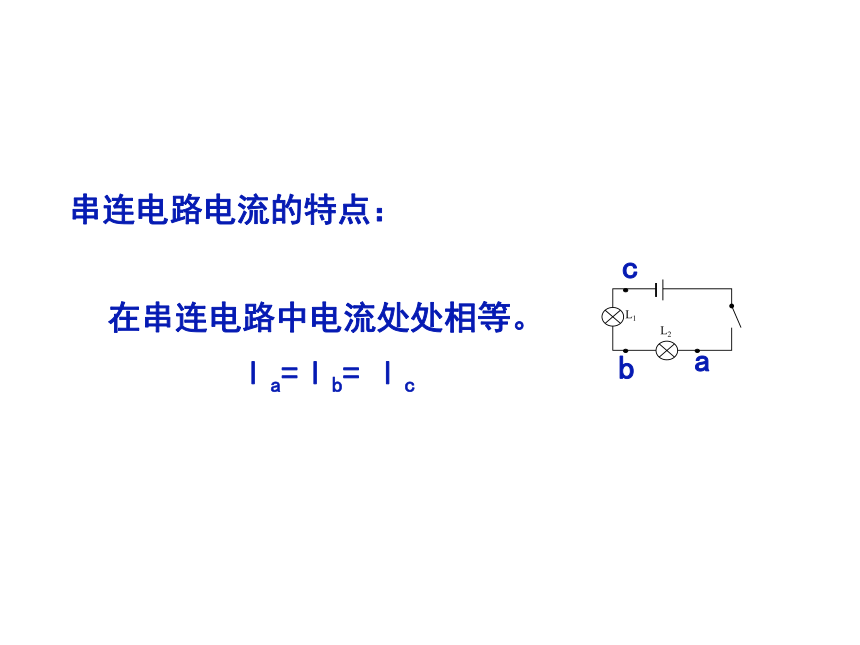

3、电流表相当于一根导线，与谁并联，谁被短路 串连电路电流的特点：在串连电路中电流处处相等。 Ιa=Ιb= Ιc并联电路电流的特点：在并联电路中干路里的电流等于个支路电流之和Ιa =Ι b+Ιc定义：推动电荷定向流动的作用，电压是形成电流的原因单位：伏特（符号：V）仪器：电压表（符号： ）使用：串并联电压的特点：电 压测量各知识点解读电压：推动电荷的定向移动，电压使电路中形成 电流，电源是提供电压的装置。规律说明：1、电路中要有持续的电流的条件：
①电路是通路 ②电路两端有电压2、电压用符号 U 表示，电压的单位 V3、了解一些常见的电压值：
一节干电池电压是1.5V
一节蓄电池电压是2V
我国家庭电路电压是220V
对人体的安全电压是不高于36V
我国动力电电压是380V测量电压：电路两端的电压大小需要用电压表测量电压表的符号：电压表是使用：1、电压表要并连在被测电路中，电压表可以直接接在电源的两极，这时电压表测电源电压。
2、电流从电压表的“+”接线柱流入，“-”接线柱流出。
3、电压表相当于断开的开关，与谁串联，谁被开路。 串并联电路电压的特点：在串连电路中，电路两端的电压（电源电压）等于串连电路中各部分电路两端的电压之和。U = + U1U2在并联电路中个支路两端的电压相等，且等于电源电压。U = U1 + U2物体的导电性电阻变阻器导体绝缘体电 阻定义单位符号作用
原理
使用方法导体：有的物体对电流的阻碍作用较小，容易导电，叫做导体绝缘体：有的物体对电流的阻碍作用很大，不容易导电，叫做绝缘体导体和绝缘体之间没有绝对的界限电阻：
在物理学中，为了更具体地描述物体的导电性，常用电阻来描述导体对电流阻碍作用的大小。
导体的电阻是导体本身的一种性质，导体电阻的大小不仅跟导体的材料有关，还与其长度、横截面积、温度有关。变阻器：1、工作原理：通过改变接入电路中电阻丝的长度，改变接入电路中电阻值，从而改变电路中电流的大小。2、使用：a、c或a、d时滑片向右移动，
电阻变大
b、c或b、d时滑片向右移动，电阻变大一上一下，
各用一个练习：1、关于电流的概念，下列说法中正确的是[ ]
　A．电流表示电荷移动的快慢
B．电流表示电流的大小
C．通过导体横截面的电荷量越多，则导体中的电流就越大
D．通电时间越长，则导体中的电流就越小 2、将滑动变阻器的两个接线柱接到电路中,要求滑片P向右移动时,电路中的电流逐渐变小,连入电路的接线柱是_____________或____________。 3、关于导体的电阻,下面说法正确的是[ ]
A．加在导体两端的电压越大,导体的电阻越大
B．通过导体的电流为零,导体没有电阻
C．通过导体的电流越大,导体的电阻越小
D．电阻是导体本身的一种性质.
4、常用的变阻器有两种：滑动变阻器和电阻箱，下列说法正确的是（　　）
A、电阻箱能逐渐地改变它连入电路的电阻，但不能 表示出它连入的阻值
B、滑动变阻器能够表示出它连入电路时其滑片处在不同位置时的阻值
C、电阻箱能够表示出它连入电路时的阻值
D、这两种变阻器规定有最大的阻值，对通过它们的电流没有任何限制
