第19章 生活用电 综合训练（含答案） 2024-2025学年物理人教版九年级全一册

第19章 生活用电 综合训练
一、选择题
1.某居民家电气线路故障引燃客厅家具导致火灾,关于安全用电,下列说法正确的是 （ ）
A.为节约成本,所有的用电器都要使用两孔插座
B.电线着火时,应该立刻拿湿毛巾覆盖在着火的位置
C.为了用电安全,电路中一定要在火线上安装保险装置
D.电路中尽量使用细导线,增大电阻减小电流,从而保证电路安全
2.下列图中的做法符合安全用电与保护原则的是 （ ）
A.在落地高压线附近行走
B.多个大功率用电器接在同一排插上
C.开关接零线
D.电水壶使用三孔插座
3.如图所示的某家庭电路,闭合开关S1、S2,灯L1发光,灯L2不发光。用试电笔分别接触c、d两点,氖管都发光。若电路中只有一处故障,则 （ ）
A.L1短路 B.b、c间断路
C.L2短路 D.a、d间断路
4.如图所示的是人们在生活用电中的几种做法,其中正确的是 （ ）
A　　 　B　　 　　C　　　 　D
A.试电笔的握法
B.带金属外壳的用电器使用三孔插座
C.多个大功率用电器使用一个排插
D.使用绝缘皮破损的导线

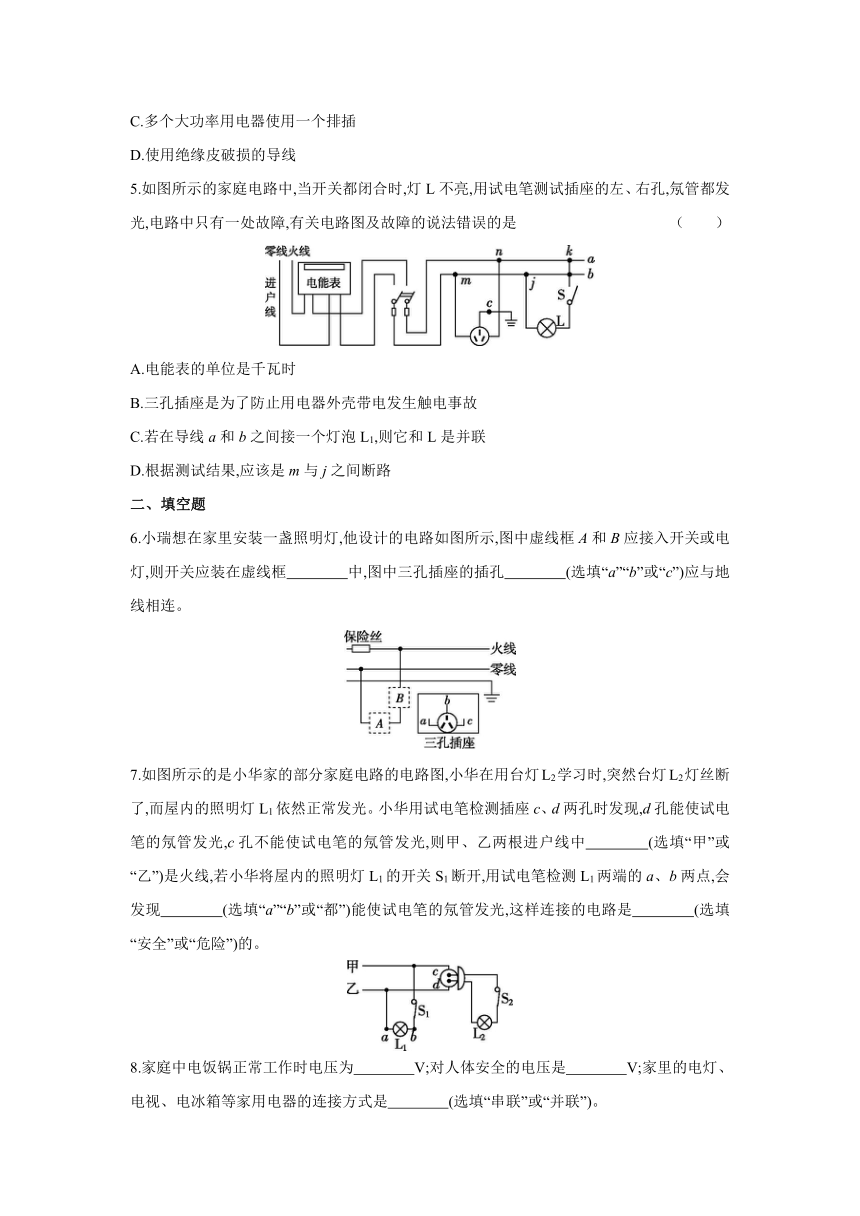

5.如图所示的家庭电路中,当开关都闭合时,灯L不亮,用试电笔测试插座的左、右孔,氖管都发光,电路中只有一处故障,有关电路图及故障的说法错误的是 （ ）
A.电能表的单位是千瓦时
B.三孔插座是为了防止用电器外壳带电发生触电事故
C.若在导线a和b之间接一个灯泡L1,则它和L是并联
D.根据测试结果,应该是m与j之间断路
二、填空题
6.小瑞想在家里安装一盏照明灯,他设计的电路如图所示,图中虚线框A和B应接入开关或电灯,则开关应装在虚线框　　　　中,图中三孔插座的插孔　　　　(选填“a”“b”或“c”)应与地线相连。
7.如图所示的是小华家的部分家庭电路的电路图,小华在用台灯L2学习时,突然台灯L2灯丝断了,而屋内的照明灯L1依然正常发光。小华用试电笔检测插座c、d两孔时发现,d孔能使试电笔的氖管发光,c孔不能使试电笔的氖管发光,则甲、乙两根进户线中　　　　(选填“甲”或“乙”)是火线,若小华将屋内的照明灯L1的开关S1断开,用试电笔检测L1两端的a、b两点,会发现　　　　(选填“a”“b”或“都”)能使试电笔的氖管发光,这样连接的电路是　　　　(选填“安全”或“危险”)的。
8.家庭中电饭锅正常工作时电压为　　　　V;对人体安全的电压是　　　　V;家里的电灯、电视、电冰箱等家用电器的连接方式是　　　　(选填“串联”或“并联”)。
9.如图甲所示的电路中,开关S1　　　　(选填“能”或“不能”)实现对灯L1的控制,该电路存在的安全隐患是　　　　。如图乙所示,在进户线的干路上串联一个标有“220 V　44 W”字样的灯L2,只闭合开关S2时发现L3不亮,L2正常发光,说明L3所在支路　　　　(选填“有”或“没有”)短路情况,此时电路中的电流为　　　　A;若此时用试电笔接触A点,氖管　　　　(选填“会”或“不会”)发光。
甲　　　　　　　　　　　　乙
10.如图所示的是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等(即发生漏电)时,会迅速切断电路,从而起到保护作用。当家电维修人员在图中C处不慎触电时,漏电保护器　　　　(选填“会”或“不会”)切断电路。若人体电阻为10 kΩ,触电时通过人体的电流为　　　　μA。
11.如图所示,试电笔正确的使用方法是　　　　(选填“甲”或“乙”),已知试电笔的电阻约为1.1×106 Ω,氖管和人体的电阻比它小得多,可以忽略,请你计算标有“220 V　40 W”字样的灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的　　　　(结果保留到整数)倍。
甲　　　　　　乙
12.电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况,如图所示。当S闭合后,再分别闭合S1、S2、S3(每次只能闭合其中之一)时,可能出现以下三种情况,试判断:(均选填“短路”“断路”或“正常”)
(1)L0不亮,说明该支路　　　　。
(2)L0正常发光,说明该支路　　　　。
(3)L0发光呈暗红色,说明该支路　　　　。
【参考答案】
1.C　2.D　3.B　4.B　5.D
6.B　b
7.乙　都　危险
8.220　不高于36　并联
9.能　易触电　有　0.2　不会
10.会　2.2×104
11.乙　900
12.(1)断路
(2)短路
(3)正常
