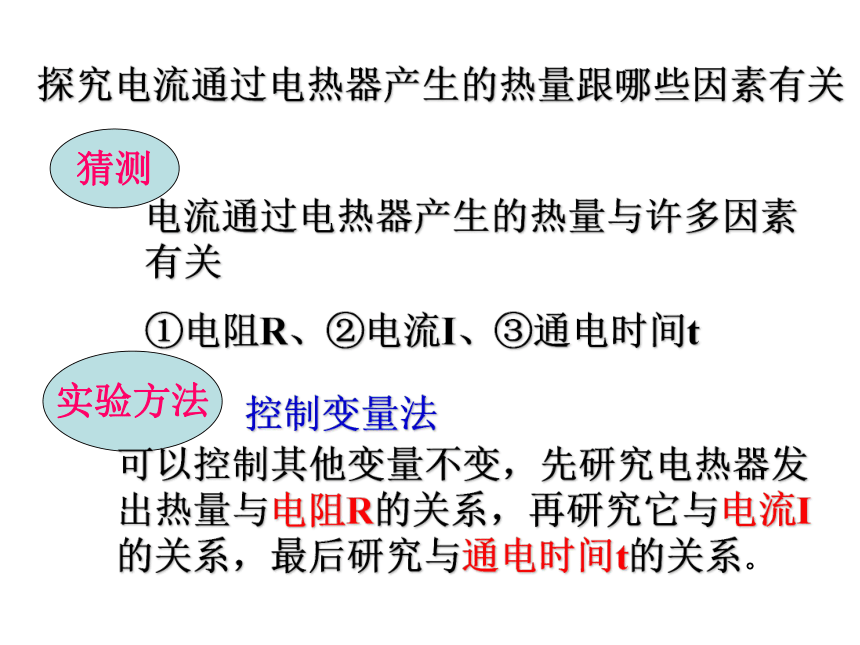

课件14张PPT。电流的热效应电流的热效应电流流过导体时，导体就要发热，这种现象叫做电流的热效应。探究电流通过电热器产生的热量跟哪些因素有关 猜测电流通过电热器产生的热量与许多因素有关

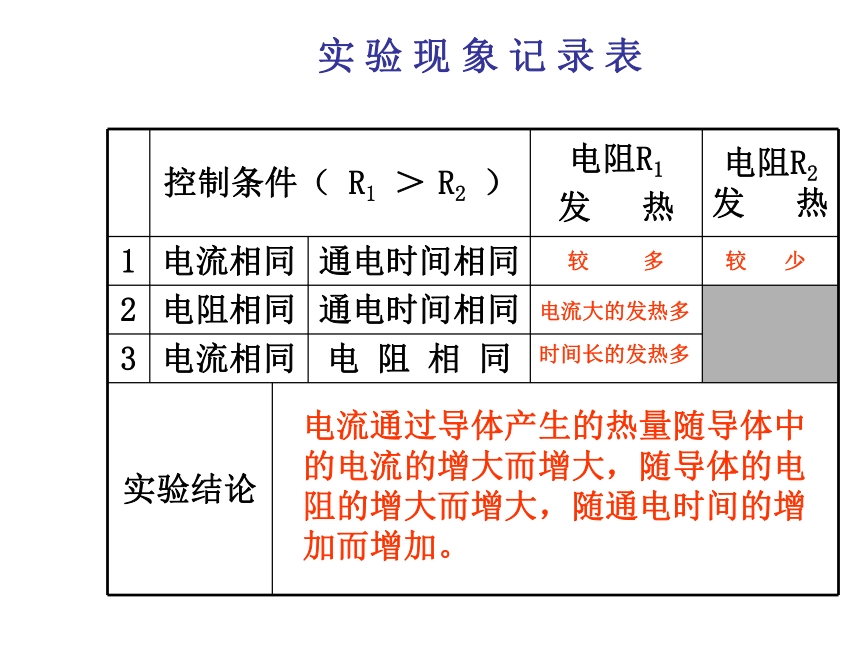

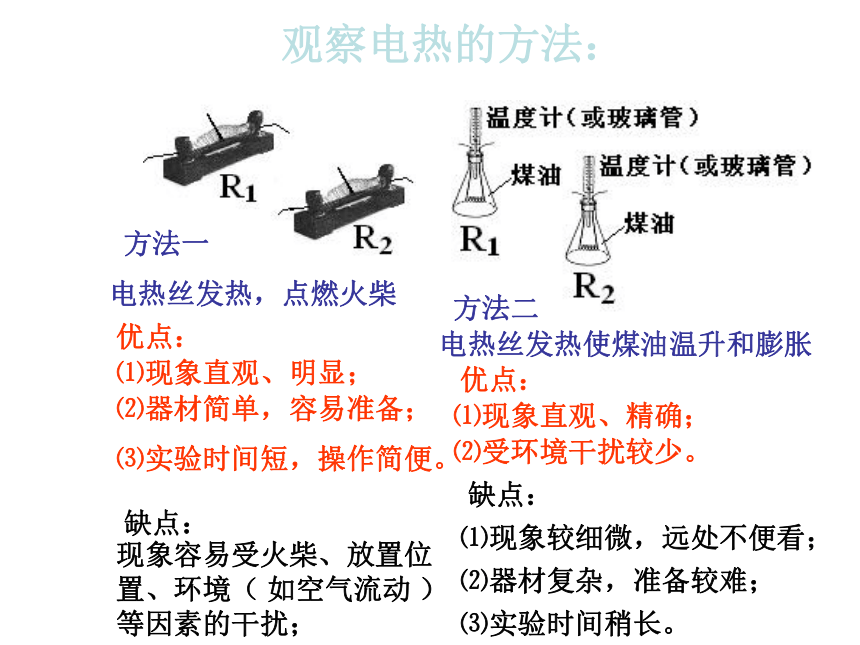

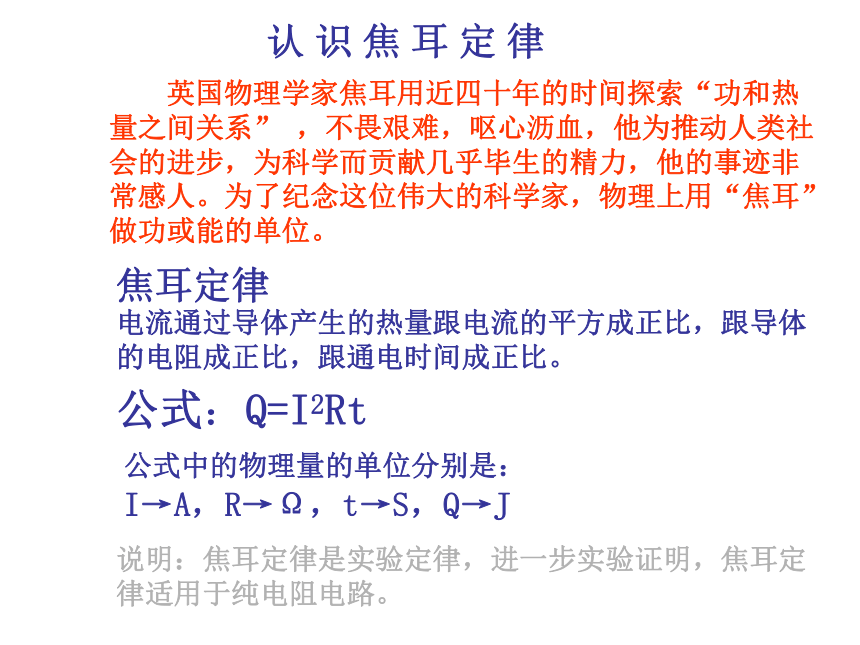

①电阻R、②电流I、③通电时间t实验方法 控制变量法可以控制其他变量不变，先研究电热器发出热量与电阻R的关系，再研究它与电流I的关系，最后研究与通电时间t的关系。 观察电热的方法：方法一电热丝发热，点燃火柴优点：⑶实验时间短，操作简便。⑵器材简单，容易准备；现象容易受火柴、放置位置、环境（ 如空气流动 ）等因素的干扰；方法二电热丝发热使煤油温升和膨胀⑴现象直观、精确；⑵受环境干扰较少。缺点：⑴现象直观、明显；缺点：优点：⑶实验时间稍长。⑵器材复杂，准备较难；⑴现象较细微，远处不便看；实 验 现 象 记 录 表较 多较 少电流大的发热多时间长的发热多电流通过导体产生的热量随导体中的电流的增大而增大，随导体的电阻的增大而增大，随通电时间的增加而增加。认 识 焦 耳 定 律 英国物理学家焦耳用近四十年的时间探索“功和热量之间关系” ，不畏艰难，呕心沥血，他为推动人类社会的进步，为科学而贡献几乎毕生的精力，他的事迹非常感人。为了纪念这位伟大的科学家，物理上用“焦耳”做功或能的单位。焦耳定律公式：Q=I2Rt电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。公式中的物理量的单位分别是：I→A，R→Ω，t→S，Q→J说明：焦耳定律是实验定律，进一步实验证明，焦耳定律适用于纯电阻电路。饮水机电暖气电热油汀
“热得快”电炉电热器:利用电流做功将电能转换为内能的装置.电热器一般主要由电阻构成 电热毯热功率：电热器在单位时间消耗的电能P=I2R各种电热器铭牌上面标明的额定功率就是它的热功率。爱迪生 是位举世闻名的美国电学家和发明家，他除了在留声机、电灯、电话、电报、电影等方面的发明和贡献以外，在矿业、建筑业、化工等领域也有不少著名的创造和真知灼见。爱迪生一生共有约两千项创造发明，为人类的文明和进步作出了巨大的贡献。 白炽灯泡螺丝口:卡 口:香港夜景【例题1】：某某电热器电阻丝的电阻是2欧，当1安的电流通过时，1分钟产生的热量是多少焦？ 解：Q= I2Rt
=(1A)2 × 2Ω × 60S
=120J
答：1分钟产生的热量是120J【例题2】：一台电动机正常工作时线圈两端的电压为380伏，线圈的电阻为2欧,线圈中的电流为10安,若这台电动机正常工作1秒钟，
求：1 ）消耗的电能W。
2 ）产生的热量Q。 解：1 ） W＝UIt
＝380×10×1
＝3800J
已知：电动机 U=380V I=10A R=2 Ω t=1s
求： （ 1）W （2）Q2 ） Q＝I2Rt
＝10 ×10 ×2 ×1
＝200J
答： 消耗的电能是3800J；
产生的热量是200J。
