第十九章 生活用电（含答案） 2024-2025学年物理人教版九年级全一册

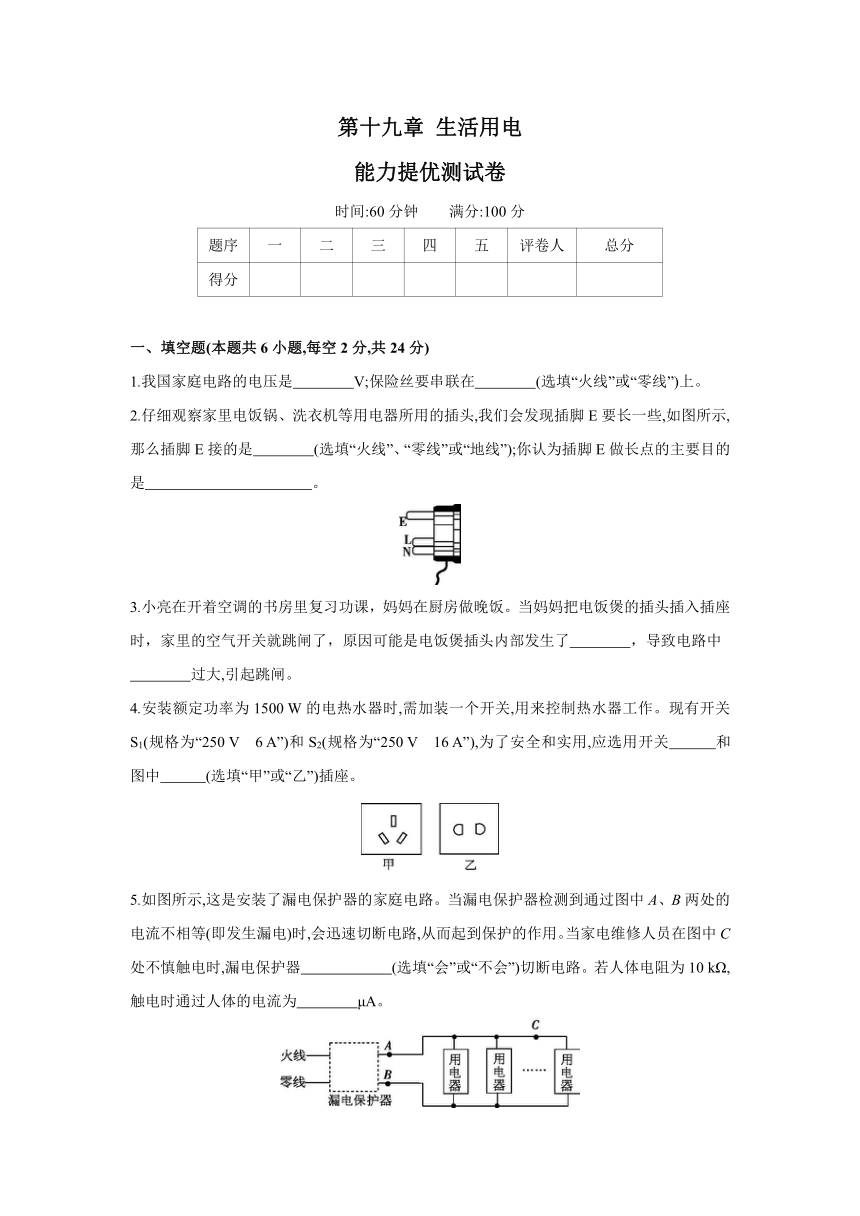

第十九章 生活用电
能力提优测试卷
时间:60分钟　　满分:100分
题序 一 二 三 四 五 评卷人 总分
得分
一、填空题(本题共6小题,每空2分,共24分)
1.我国家庭电路的电压是　　　　V;保险丝要串联在　　　　(选填“火线”或“零线”)上。
2.仔细观察家里电饭锅、洗衣机等用电器所用的插头,我们会发现插脚E要长一些,如图所示,那么插脚E接的是　　　　(选填“火线”、“零线”或“地线”);你认为插脚E做长点的主要目的是　　　　　　　　　　　。
3.小亮在开着空调的书房里复习功课，妈妈在厨房做晚饭。当妈妈把电饭煲的插头插入插座时，家里的空气开关就跳闸了，原因可能是电饭煲插头内部发生了　　　　，导致电路中
　　　　过大,引起跳闸。
4.安装额定功率为1500 W的电热水器时,需加装一个开关,用来控制热水器工作。现有开关S1(规格为“250 V　6 A”)和S2(规格为“250 V　16 A”),为了安全和实用,应选用开关　　　和图中　　　(选填“甲”或“乙”)插座。
5.如图所示,这是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等(即发生漏电)时,会迅速切断电路,从而起到保护的作用。当家电维修人员在图中C处不慎触电时,漏电保护器　　　　　　(选填“会”或“不会”)切断电路。若人体电阻为10 kΩ,触电时通过人体的电流为　　　　μA。

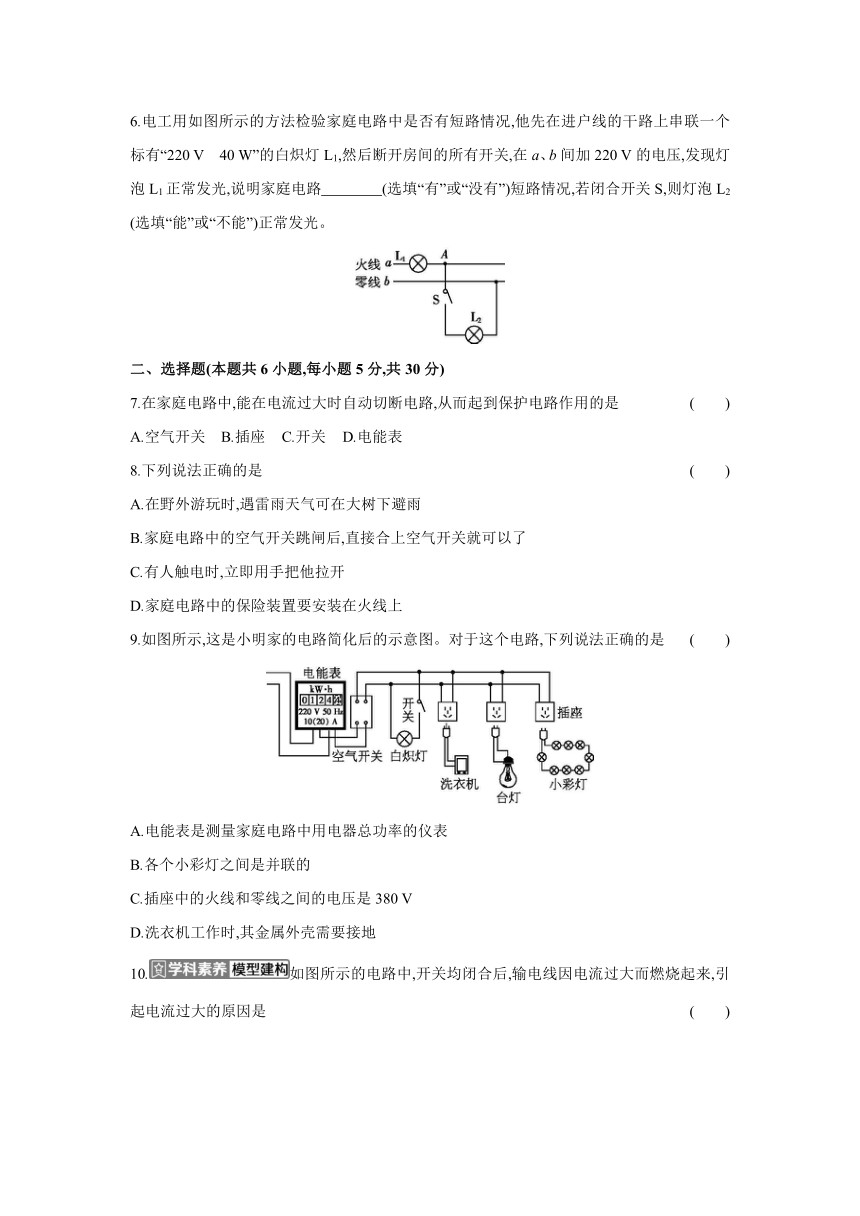

6.电工用如图所示的方法检验家庭电路中是否有短路情况,他先在进户线的干路上串联一个标有“220 V　40 W”的白炽灯L1,然后断开房间的所有开关,在a、b间加220 V的电压,发现灯泡L1正常发光,说明家庭电路　　　　(选填“有”或“没有”)短路情况,若闭合开关S,则灯泡L2　　　　(选填“能”或“不能”)正常发光。
二、选择题(本题共6小题,每小题5分,共30分)
7.在家庭电路中,能在电流过大时自动切断电路,从而起到保护电路作用的是 (　　)
A.空气开关 B.插座 C.开关 D.电能表
8.下列说法正确的是 (　　)
A.在野外游玩时,遇雷雨天气可在大树下避雨
B.家庭电路中的空气开关跳闸后,直接合上空气开关就可以了
C.有人触电时,立即用手把他拉开
D.家庭电路中的保险装置要安装在火线上
9.如图所示,这是小明家的电路简化后的示意图。对于这个电路,下列说法正确的是 (　　)
A.电能表是测量家庭电路中用电器总功率的仪表
B.各个小彩灯之间是并联的
C.插座中的火线和零线之间的电压是380 V
D.洗衣机工作时,其金属外壳需要接地

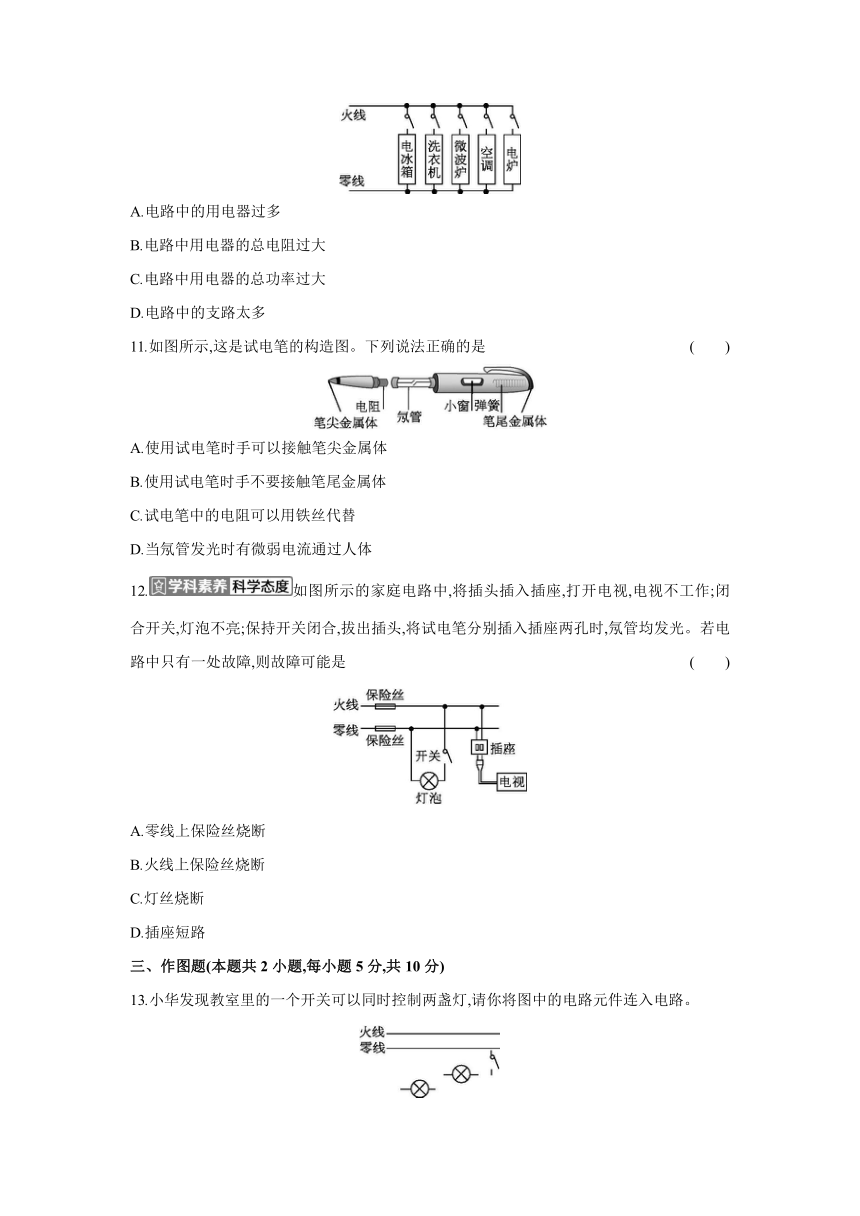

10.如图所示的电路中,开关均闭合后,输电线因电流过大而燃烧起来,引起电流过大的原因是 (　　)
A.电路中的用电器过多
B.电路中用电器的总电阻过大
C.电路中用电器的总功率过大
D.电路中的支路太多
11.如图所示,这是试电笔的构造图。下列说法正确的是 (　　)
A.使用试电笔时手可以接触笔尖金属体
B.使用试电笔时手不要接触笔尾金属体
C.试电笔中的电阻可以用铁丝代替
D.当氖管发光时有微弱电流通过人体
12.如图所示的家庭电路中,将插头插入插座,打开电视,电视不工作;闭合开关,灯泡不亮;保持开关闭合,拔出插头,将试电笔分别插入插座两孔时,氖管均发光。若电路中只有一处故障,则故障可能是 (　　)
A.零线上保险丝烧断
B.火线上保险丝烧断
C.灯丝烧断
D.插座短路
三、作图题(本题共2小题,每小题5分,共10分)
13.小华发现教室里的一个开关可以同时控制两盏灯,请你将图中的电路元件连入电路。
14.在如图所示的家庭电路中,要求将开关、灯泡和带保险丝的三孔插座正确连入电路。
四、实验探究题(本题共1小题,共24分)
15.小伟是一个科学迷,他在课余时间利用一个规格为“2.2 V　0.01 A”的发光二极管设计了如图甲所示的电路。晚间关闭照明灯L后,利用二极管D发出的光指示开关所在的位置。S为单刀双掷开关,R为限流电阻。
(1)关闭照明灯后,为使二极管D正常工作,限流电阻R的阻值为　　　Ω;此时,电路消耗的总功率为　　　　W。
(2)从安全用电考虑,该电路存在安全隐患,应将单刀双掷开关S接在照明灯L与　　　　之间。
(3)无论照明灯是关闭还是打开，该电路都要消耗电能。为了节约电能,可以再接入一个光控开关(光照弱时自动闭合,光照强时自动断开),你认为应将光控开关接在图乙中a、b、c三处的　　　　处。
五、计算题(本题共1小题,共12分)
16.把规格为“220 V　1100 W”的电暖器插入如图所示的插座,使电暖器在额定电压下工作。
(1)电暖器消耗2.2 kW·h的电能需用多长时间
(2)若该插座允许通过的最大电流为10 A,请通过计算分析,插座能否允许规格为“220 V　750 W”的电吹风与该电暖器同时接入。
参考答案
一、填空题
1.220　火线
解析:家庭电路的电压是220 V,为了安全,保险丝要串联在火线上。
2.地线　插头插入时,先接通地线;插头拔出时,后断开地线
解析:三孔插座配合三脚插头使用,三脚插头中间的那个插脚与用电器的金属外壳相连,三孔插座中间的插孔与大地相连,且三脚插头中间的插脚比较长,这样在插头插入插座时,先将用电器的金属外壳与大地相连,避免因用电器漏电而发生触电事故。
3.短路　电流
解析:当妈妈把电饭煲的插头插入插座时,家里的空气开关跳闸了,说明电路中的电流过大。电饭煲还没有使用,只是插头插入插座的瞬间就跳闸,说明这不是总功率过大造成的,而是插头处短路造成的。
4.S2　甲
解析:规格分别为“220 V　6 A”和“220 V　16 A”的两种开关能承受的最大功率P1=U1I1=220 V×6 A=1320 W,P2=U2I2=220 V×16 A=3520 W,而电热水器的额定功率为1500 W,所以应选用规格为“220 V　16 A”的开关S2;因为电热水器的外壳是金属外壳,为了防止其外壳带电时发生触电事故,应选三孔插座甲。
5.会　2.2×104
解析:人在C处接触火线触电时,有电流通过人体传入大地,这样通过零线的电流就比通过火线的电流小,漏电保护器检测到通过火线、零线的电流不相等时,就会立即切断电路。家庭电路的电压为220 V,人体的电阻为10 kΩ,触电时通过人体的电流I===0.022 A=2.2×104 μA。
6.有　不能
解析:在进户线的干路上串联一个标有“220 V　40 W”的白炽灯L1,然后断开房间里的所有开关,a、b间加220 V电压,由于所有开关都断开,即正常情况下,火线和零线是不接触的,但此时发现灯泡L1正常发光,说明家庭电路有短路的地方。由于此时家庭电路有短路的地方,因此,闭合开关S,灯泡L1会被短路而不能发光。
二、选择题
7 8 9 10 11 12
A D D C D A
7.A　
解析:在家庭电路中,当电路中的电流过大时,空气开关会自动断开,从而起到保护电路的作用,插座是用来连接用电器的,开关是控制用电器的,电能表是测量电能的,故A选项正确。
8.D　
解析:雷雨天,人不能在大树底下避雨,否则可能会被雷击中,故A选项错误;家庭电路中的空气开关突然跳闸,是短路或电路中的总功率过大导致的,所以应该先检查电路的故障,排除故障后,再将空气开关复位,故B选项错误;遇到有人触电或电线失火时,必须先切断电源,然后再实施救治,故C选项错误;家庭电路中的保险装置要安装在火线上,当电路中的电流过大时,保险装置会自动切断电路,在检查电路时,人不会触电,故D选项正确。
9.D　
解析:电能表是测量用电器消耗电能多少的仪表,故A选项错误;根据图示可知,各个小彩灯顺次连接,因此各个小彩灯之间是串联的,故B选项错误;插座中的相线(火线)和中性线(零线)间的电压是220 V,故C选项错误;洗衣机的金属外壳与地线相连,防止因金属外壳漏电而发生触电事故,故D选项正确。
10.C　
解析:电路中的用电器过多,但总功率不一定大,不一定会引起电流过大,故A选项错误;电路中用电器的总电阻过大,由欧姆定律可知,电路中的总电流会很小,故B选项错误;用电器的总功率等于各个用电器的功率之和,并联的用电器越多,总功率越大,根据公式P=UI可知,电流会非常大,图中电流过大的原因是用电器的总功率过大,故C选项正确;电路中的支路太多,总功率不一定大,不一定引起电流过大,故D选项错误。
11.D　
解析:使用测电笔时,手不能接触笔尖金属体,要接触笔尾金属体,故A、B选项错误;测电笔中的电阻的阻值很大,不能用铁丝来代替,故C选项错误;测电笔的笔尖接触火线,电流通过测电笔、人体,与大地形成回路,有微弱电流通过氖管与人体,于是氖管发光,故D选项正确。
12.A　
解析:将插头插入插座,打开电视,电视不工作,闭合开关,灯泡不亮。保持开关闭合,拔出插头,将试电笔分别插入插座两孔时,氖管均发光,插孔的左孔能使氖管发光,说明插孔的左孔通过灯泡、开关与火线相连;插孔的右孔能使氖管发光,说明火线是完好的。综合分析可知是零线断路,即故障可能是零线上的保险丝烧断。
三、作图题
13.如图所示。
14.如图所示。
四、实验探究题
15.(1)21780　2.2　(2)火线　(3)b
五、计算题
16.解:(1)电暖器消耗2.2 kW·h的电能所用的时间t===2 h。 (6分)
(2)通过电暖器的电流I===5 A,电吹风正常工作时的电流I'==≈3.4 A,电吹风和电暖器是并联的,干路中的电流I总=I+I'=5 A+3.4 A=8.4 A<10 A,因此,插座允许电吹风和电暖器同时接入。 (6分)
