第十六章 电压 电阻
基础过关测试卷
时间:60分钟　　满分:100分
题序 一 二 三 四 五 评卷人 总分
得分
一、填空题(本题共6小题,每空2分,共24分)

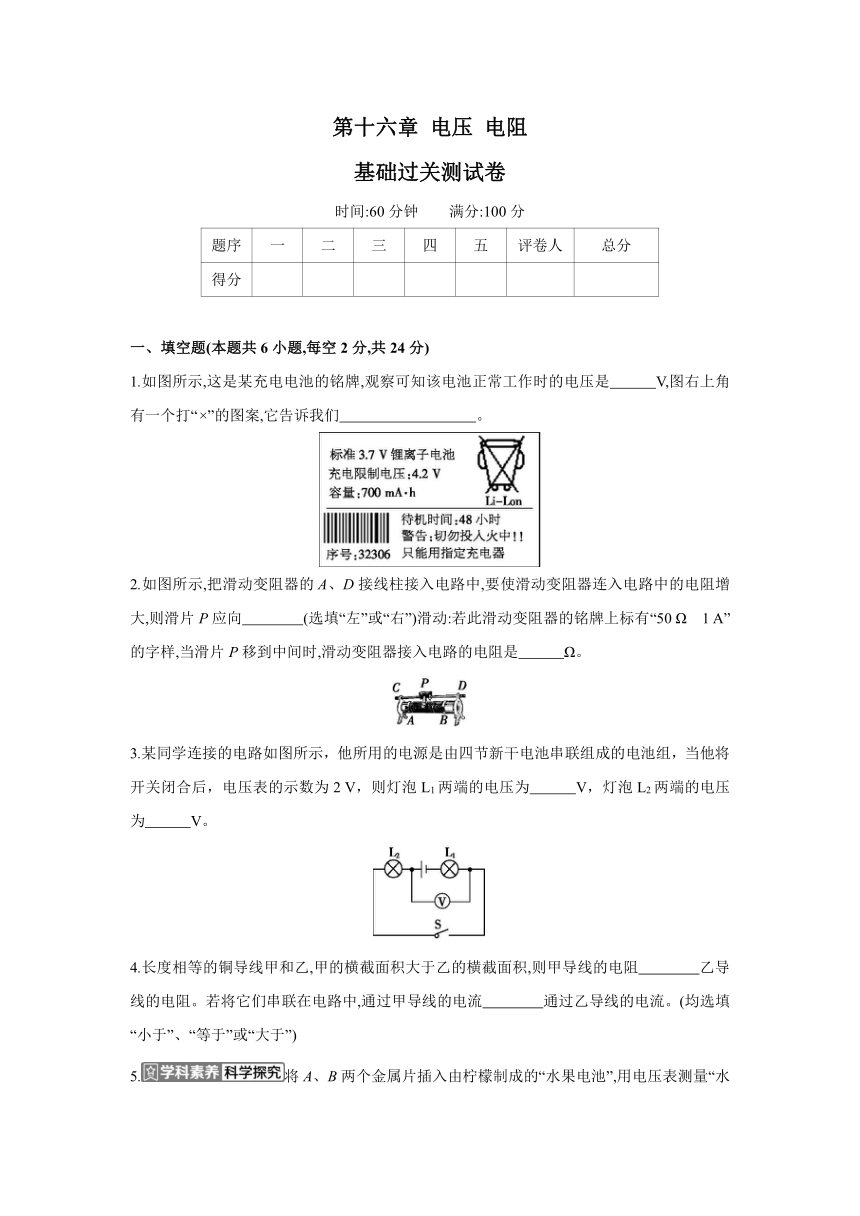

1.如图所示,这是某充电电池的铭牌,观察可知该电池正常工作时的电压是　　　V,图右上角有一个打“×”的图案,它告诉我们　　　　　　　　　。
2.如图所示,把滑动变阻器的A、D接线柱接入电路中,要使滑动变阻器连入电路中的电阻增大,则滑片P应向　　　　(选填“左”或“右”)滑动:若此滑动变阻器的铭牌上标有“50 Ω　1 A”的字样,当滑片P移到中间时,滑动变阻器接入电路的电阻是　　　Ω。
3.某同学连接的电路如图所示，他所用的电源是由四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，则灯泡L1两端的电压为　　　V，灯泡L2两端的电压为　　　V。
4.长度相等的铜导线甲和乙,甲的横截面积大于乙的横截面积,则甲导线的电阻　　　　乙导线的电阻。若将它们串联在电路中,通过甲导线的电流　　　　通过乙导线的电流。(均选填“小于”、“等于”或“大于”)

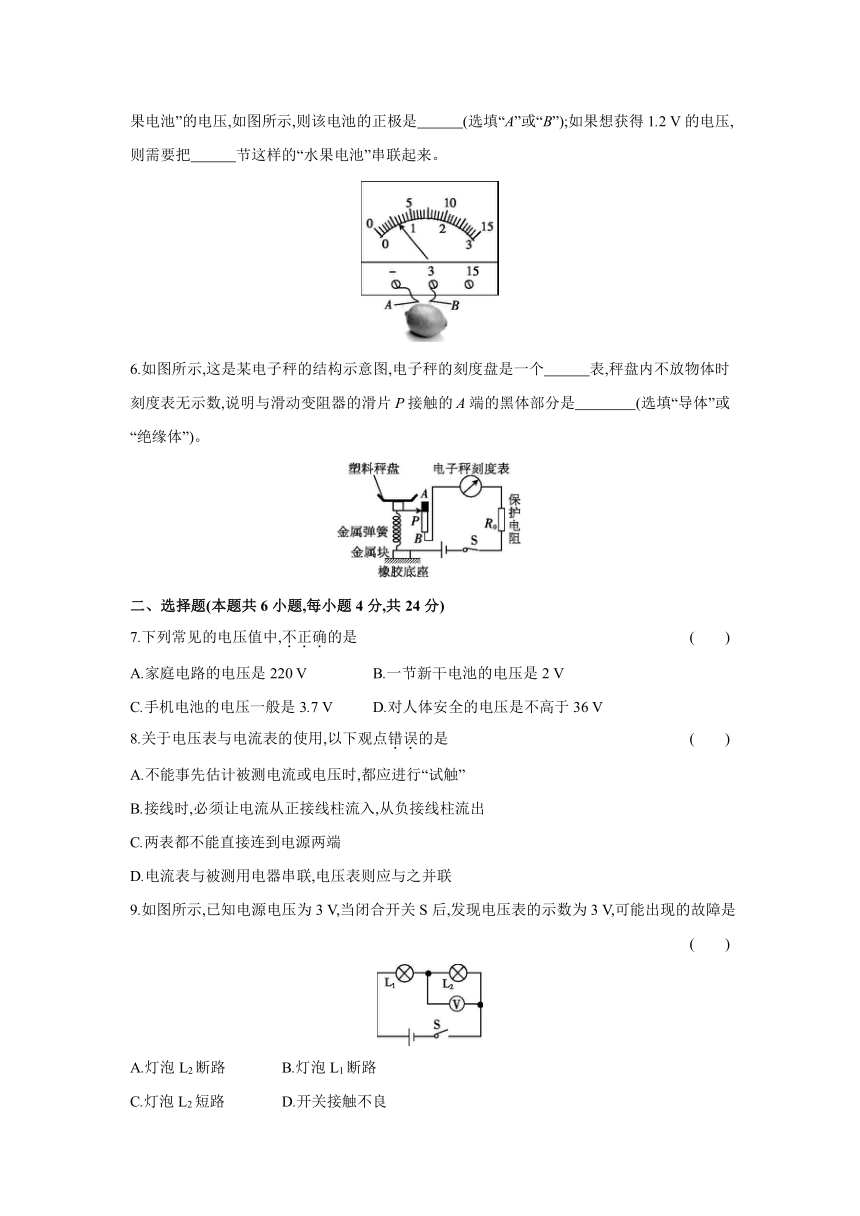

5.将A、B两个金属片插入由柠檬制成的“水果电池”,用电压表测量“水果电池”的电压,如图所示,则该电池的正极是　　　(选填“A”或“B”);如果想获得1.2 V的电压,则需要把　　　节这样的“水果电池”串联起来。
6.如图所示,这是某电子秤的结构示意图,电子秤的刻度盘是一个　　　表,秤盘内不放物体时刻度表无示数,说明与滑动变阻器的滑片P接触的A端的黑体部分是　　　　(选填“导体”或“绝缘体”)。
二、选择题(本题共6小题,每小题4分,共24分)
7.下列常见的电压值中,不正确的是 (　　)
A.家庭电路的电压是220 V B.一节新干电池的电压是2 V
C.手机电池的电压一般是3.7 V D.对人体安全的电压是不高于36 V
8.关于电压表与电流表的使用,以下观点错误的是 (　　)
A.不能事先估计被测电流或电压时,都应进行“试触”
B.接线时,必须让电流从正接线柱流入,从负接线柱流出
C.两表都不能直接连到电源两端
D.电流表与被测用电器串联,电压表则应与之并联
9.如图所示,已知电源电压为3 V,当闭合开关S后,发现电压表的示数为3 V,可能出现的故障是 (　　)
A.灯泡L2断路 B.灯泡L1断路
C.灯泡L2短路 D.开关接触不良

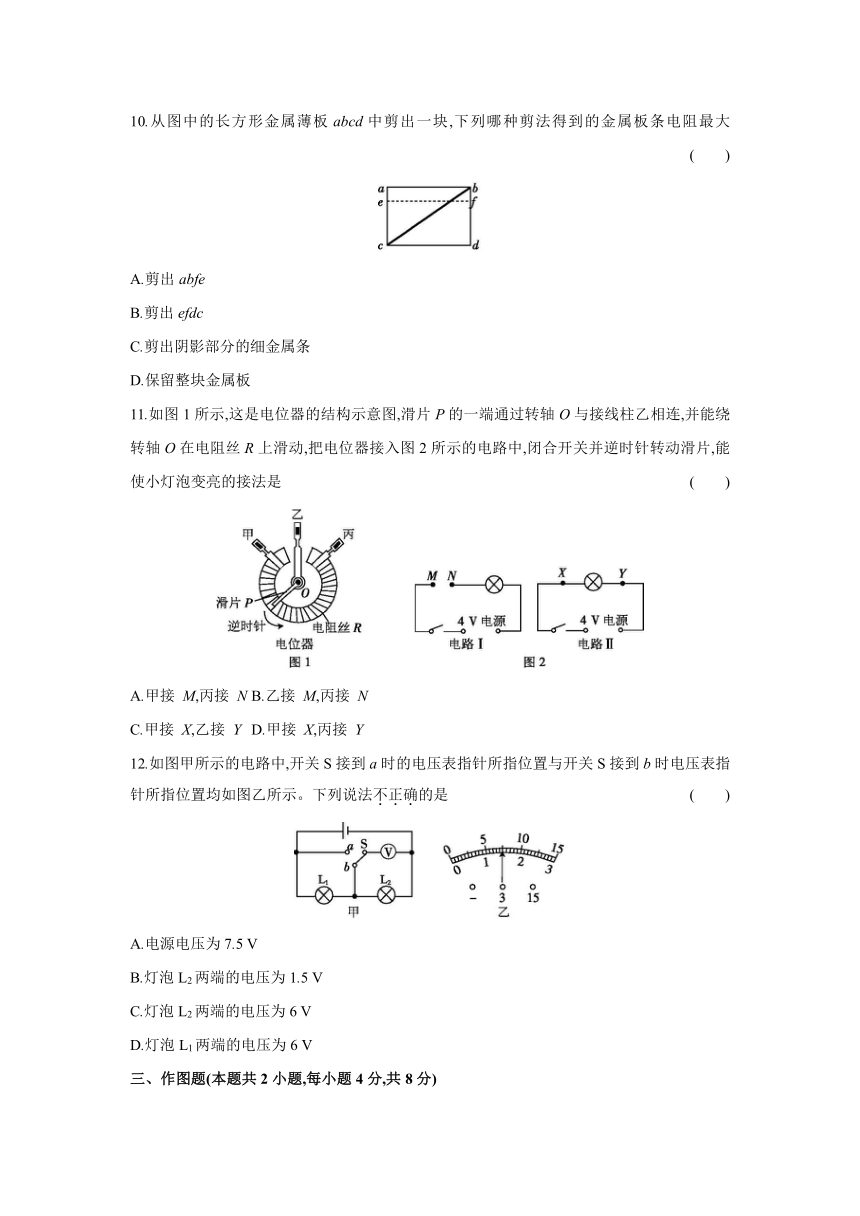

10.从图中的长方形金属薄板abcd中剪出一块,下列哪种剪法得到的金属板条电阻最大 (　　)
A.剪出abfe
B.剪出efdc
C.剪出阴影部分的细金属条
D.保留整块金属板
11.如图1所示,这是电位器的结构示意图,滑片P的一端通过转轴O与接线柱乙相连,并能绕转轴O在电阻丝R上滑动,把电位器接入图2所示的电路中,闭合开关并逆时针转动滑片,能使小灯泡变亮的接法是 (　　)
A.甲接 M,丙接 N B.乙接 M,丙接 N
C.甲接 X,乙接 Y D.甲接 X,丙接 Y
12.如图甲所示的电路中,开关S接到a时的电压表指针所指位置与开关S接到b时电压表指针所指位置均如图乙所示。下列说法不正确的是 (　　)
A.电源电压为7.5 V
B.灯泡L2两端的电压为1.5 V
C.灯泡L2两端的电压为6 V
D.灯泡L1两端的电压为6 V
三、作图题(本题共2小题,每小题4分,共8分)

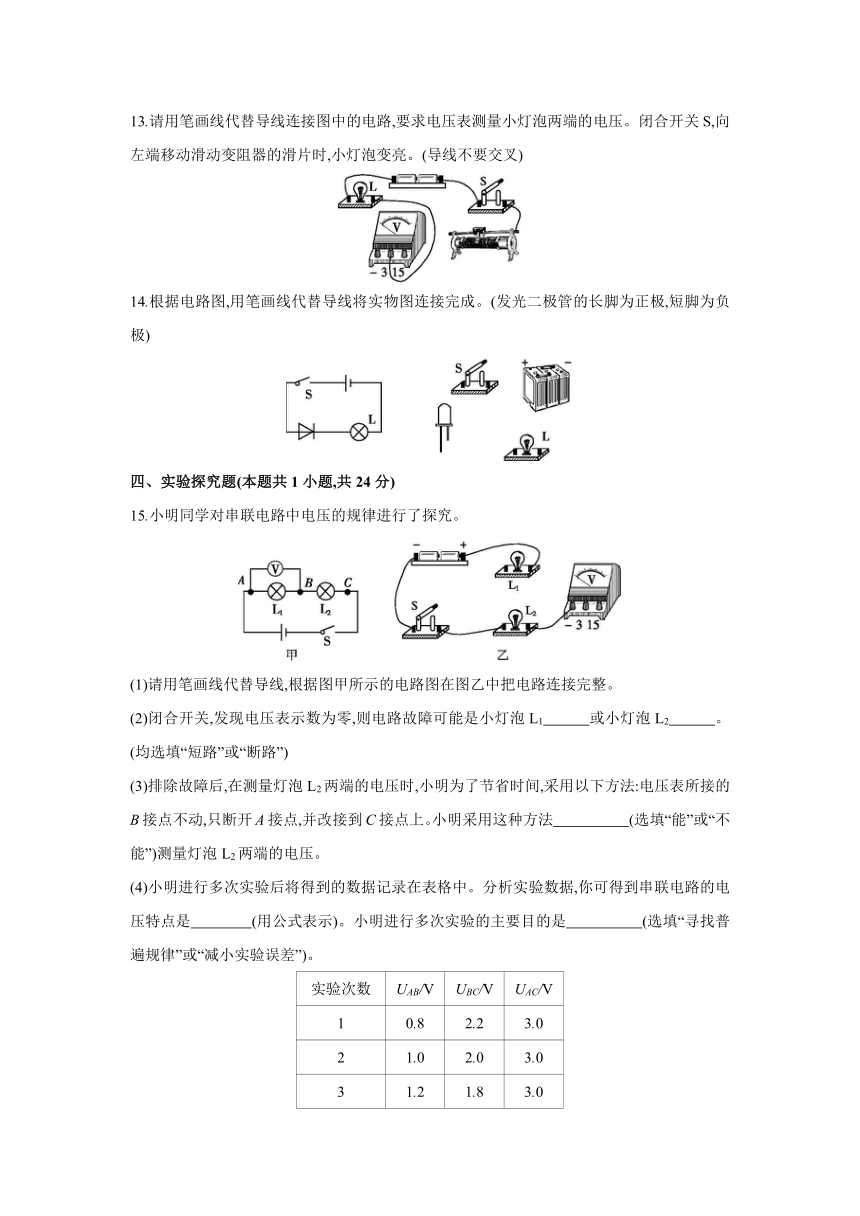

13.请用笔画线代替导线连接图中的电路,要求电压表测量小灯泡两端的电压。闭合开关S,向左端移动滑动变阻器的滑片时,小灯泡变亮。(导线不要交叉)
14.根据电路图,用笔画线代替导线将实物图连接完成。(发光二极管的长脚为正极,短脚为负极)
四、实验探究题(本题共1小题,共24分)
15.小明同学对串联电路中电压的规律进行了探究。
(1)请用笔画线代替导线,根据图甲所示的电路图在图乙中把电路连接完整。
(2)闭合开关,发现电压表示数为零,则电路故障可能是小灯泡L1　　　或小灯泡L2　　　。(均选填“短路”或“断路”)
(3)排除故障后,在测量灯泡L2两端的电压时,小明为了节省时间,采用以下方法:电压表所接的B接点不动,只断开A接点,并改接到C接点上。小明采用这种方法　　　　　(选填“能”或“不能”)测量灯泡L2两端的电压。
(4)小明进行多次实验后将得到的数据记录在表格中。分析实验数据,你可得到串联电路的电压特点是　　　　(用公式表示)。小明进行多次实验的主要目的是　　　　　(选填“寻找普遍规律”或“减小实验误差”)。
实验次数 UAB/V UBC/V UAC/V
1 0.8 2.2 3.0
2 1.0 2.0 3.0
3 1.2 1.8 3.0
五、计算题(本题共2小题,每小题10分,共20分)
16.如图所示的电路中,当开关S1、S2均闭合时,电压表示数为6 V;当开关S1闭合,S2断开时,电压表示数为2.5 V。 求:
(1)电源电压。
(2)灯泡L1两端的电压。
(3)灯泡L2两端的电压。
17.如图所示的电路中,电表B、C、D为电流表或电压表,若电表B、C、D的示数为1.6、2.5和0.7 (单位是A或V),则:
(1)在电表B、C、D中,哪个是电流表 哪个是电压表
(2)灯泡L1、L2两端的电压各是多少
(3)通过灯泡L1、L2的电流各是多少
参考答案
一、填空题
1.3.7　废旧电池不得扔在普通垃圾箱内,应分类回收
2.右　25
解析:当把A、D接线柱接入电路中时,滑片左边的电阻丝接入电路,因此要使电路中的电阻增大,必须将滑片P向右端移动。变阻器的铭牌标有“50 Ω　1 A”字样,说明滑动变阻器接入电路的最大阻值为50 Ω,因此当滑片P移到中间时,滑动变阻器接入电路的电阻是25 Ω。
3.4　2
解析:由于一节新干电池的电压为1.5 V,因此四节新干电池组成的电池组的电压U=4×1.5 V=6 V;由电路图可知,两灯泡串联,电压表测量灯泡L2两端的电压,即U2=2 V。因为串联电路中的总电压等于各部分电路两端的电压之和,所以灯泡L1两端的电压U1=U-U2=6 V-2 V=4 V。
4.小于　等于
解析:长度相等的铜导线甲和乙,甲的横截面积大于乙的横截面积,因此甲的电阻小于乙的电阻;若将它们串联后接入电路中,则通过甲的电流等于通过乙的电流。
5.B　2
解析:电流必须从电压表的正接线柱流入,从负接线柱流出。由图可知,电压表的指针向右偏转,说明与电压表正接线柱相连的B金属片是电池的正极;由图可知,此时电压表的示数是0.6 V。由串联电路中电压的规律可知,若想获得1.2 V的电压,则需要把2节这样的“水果电池”串联起来。
6.电流　绝缘体
解析:电子秤刻度盘串联在电路中,说明电子秤刻度盘是一个电流表,P和金属片AB构成了一个滑动变阻器,闭合开关S,秤盘内不放物体时,滑片在A端,电子秤刻度表示数为0,说明电路处于断路状态,A端的黑色部分是绝缘体。
二、选择题
7 8 9 10 11 12
B C A C B C
7.B
解析:我国家庭电路的电压是220 V;一节新干电池的电压是1.5 V;手机电池的电压一般是3.7 V;人体的安全电压是不高于36 V。
8.C
解析:不能事先估计被测电流或电压时,都应进行“试触”,选择合适的量程,故A选项正确;使用电流表或电压表时,必须使电流从电表的“+”接线柱流入,从“-”接线柱流出,故B选项正确;电压表可以直接接在电源的两极上,测量电源电压,电流表不能直接接在电源两极上,否则会发生电源短路,故C选项错误;电流表要串联在电路中,电压表要并联在被测电路的两端,故D选项正确。
9.A
解析:如果灯泡L2断路,则电压表与灯泡L1组成串联电路连接在电源的两极上,所以电压表的示数等于电源电压;如果灯泡L1断路,则整个电路断路,电压表无示数;如果灯泡L2短路,则电压表无示数;如果开关接触不良,则整个电路断路,电压表无示数。
10.C
解析:要想使金属板条的电阻最大,就应使裁剪下来的金属板条最长、最细,C选项中的剪裁方法可以使金属板条最长、最细,故C选项符合题意。
11.B
解析:要使电位器能改变小灯泡的亮度,应使电位器与小灯泡串联,而C、D选项中的接法是电位器与灯泡并联,不能改变小灯泡的亮度,故C、D选项不符合题意;逆时针转动滑片时,要使小灯泡变亮,就要使电位器接入电路中的电阻减小,从而使通过小灯泡的电流变大,结合图示可知,应将电位器的乙、丙两接线柱分别与电路中的M、N相连,故B选项符合题意。
12.C
解析:由电路图知,将开关S接到a时,灯泡L1与L2串联,电压表测量电源电压,开关S接到b时,灯泡L1与L2仍串联,电压表测量灯泡L2两端的电压。根据串联电路中电压的特点可知,电源电压大于灯泡L2两端的电压,即开关S接到a时,电压表的示数较大。由于两个电压表指针的偏转角度相同,则开关S接到a时,电压表的量程是0~15 V,分度值是0.5 V,其示数为7.5 V,即电源电压U=7.5 V,故A选项正确。开关S接到b时,电压表的量程为0~3 V,分度值是0.1 V,示数为1.5 V,即灯泡L2两端的电压U2=1.5 V,故B选项正确,C选项错误;因为串联电路两端的电压等于各部分电路两端的电压之和,所以灯泡L1两端的电压U1=U-U2=7.5 V-1.5 V=6 V,故D选项正确。
三、作图题
13.如图所示。
14.如图所示。
四、实验探究题
15.(1)如图所示。
(2)短路　断路　(3)不能　(4)UAC=UAB+UBC　寻找普遍规律
五、计算题
16.解:(1)当S1、S2均闭合时,灯泡L2被短路,电压表测量电源电压,故电源电压U=6 V。 (3分)
(2)当S1闭合、S2断开时,灯泡L1、L2串联,电压表测量灯泡L1两端的电压,则灯泡L1两端的电压U1=2.5 V。 (3分)
(3)灯泡L2两端的电压U2=U-U1=6 V-2.5 V=3.5 V。 (4分)
17.解:(1)由图可知,两灯泡并联,电表B与电源串联,测量干路中的电流,故电表B为电流表,示数为1.6 A;电表D与灯泡L1串联,故电表D也为电流表,示数为0.7 A;电表C与灯泡L2并联,故电表C为电压表,示数为2.5 V。 (3分)
(2)并联电路各支路两端的电压相等,因为灯泡L1、L2并联,故灯泡L1、L2两端的电压U1=U2=2.5 V。 (3分)
(3)电流表B测干路中的电流,故I=1.6 A,电流表D测量通过灯泡L1的电流,故通过灯泡L1的电流是I1=0.7 A;由于并联电路干路中的电流等于各支路电流之和,故通过灯泡L2的电流I2=I-I1=1.6 A-0.7 A=0.9 A。 (4分)
