空间几何体的三视图

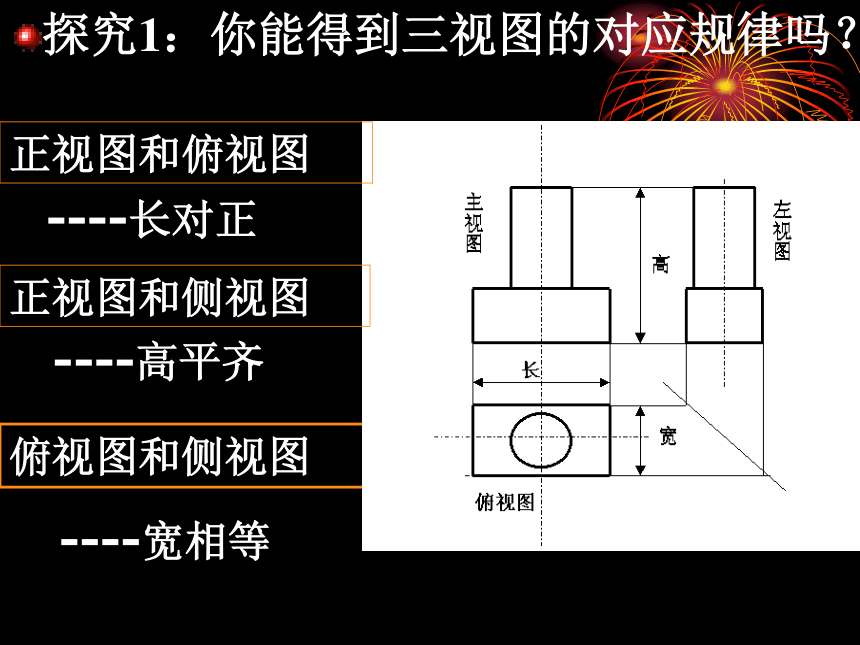

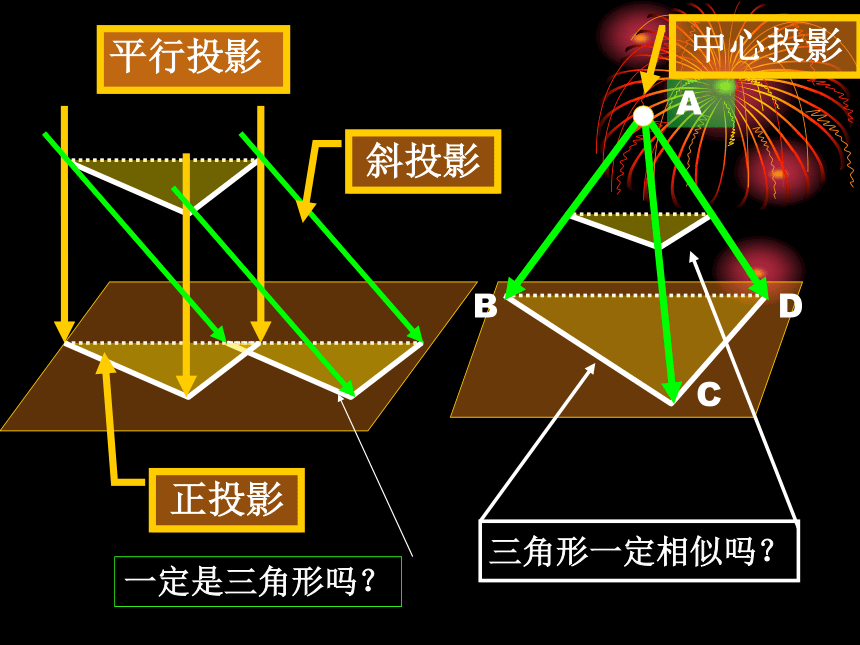

课件29张PPT。 空间几何体的三视图苏－27战机三视图A中心投影平行投影斜投影正投影三视图的形成物体向投影面投影所得到的图形称为视图。如果物体向三个互相垂直的投影面分别投影，所得到的三个图形摊平在一个平面上，则就是三视图。探究1：你能得到三视图的对应规律吗？俯视图和侧视图正视图和俯视图正视图和侧视图----长对正----高平齐----宽相等四棱柱圆台说一说:你能说出下列基本几何体的三视图吗?长方体正视图侧视图俯视图四棱柱圆台圆台正视图侧视图俯视图正视图侧视图俯视图正视图侧视图俯视图圆柱,圆锥的三视图呢?正视图侧视图俯视图球的三视图?练一练：三棱锥的三视图呢？探究 ：这个几何体的三视图呢？2练习1：你能画出下面几何体的三视图吗？ 练习 画三视图2：练习3：画下面几何体的三视图练习4：画出下面几何体的三视图 正视图侧视图俯视图正视图侧视图俯视图说一说：下面三视图所反应的实物模型探究3：你能画出此三视图所代表的实物模型吗?想一想：下面所反应的实物模型包含了几个小长方体？小 结1、平行投影和中心投影下实物和投影之间的关系2、画物体的三视图时,要符合如下原则:
位置：正视图 侧视图
俯视图
大小：长对正,高平齐,宽相等.
课后作业1、画下例几何体的三视图课后作业2:画三视图课后作业3：画出下面三视图所对应的几何体课后探究:自己制作一个上、下底面都是相似的正三角形，侧面是全等的等腰梯形的棱台模型，并画出它的三视图
