第一节 电阻和变阻器

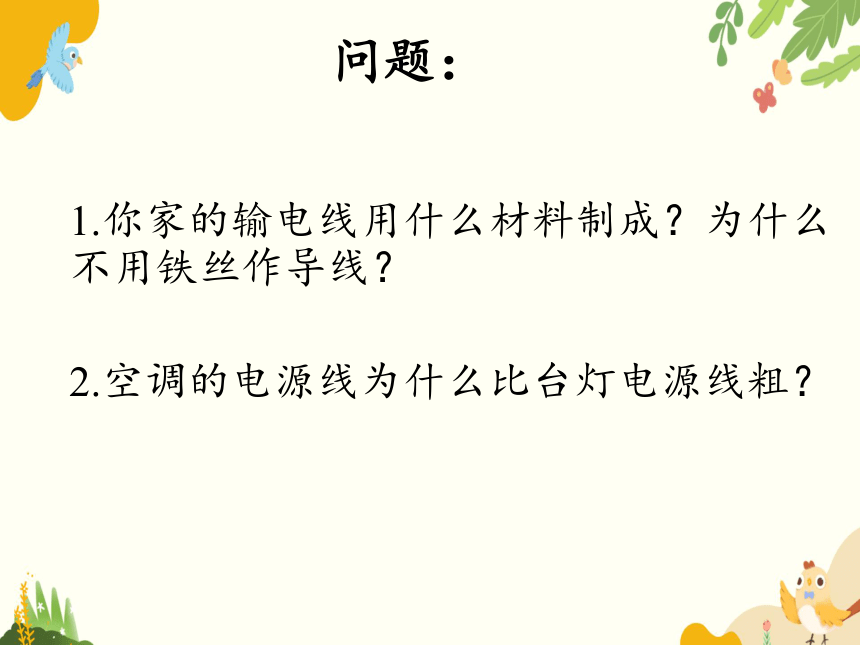

问题：
1.你家的输电线用什么材料制成？为什么不用铁丝作导线？
2.空调的电源线为什么比台灯电源线粗？
15.1 电阻与变阻器

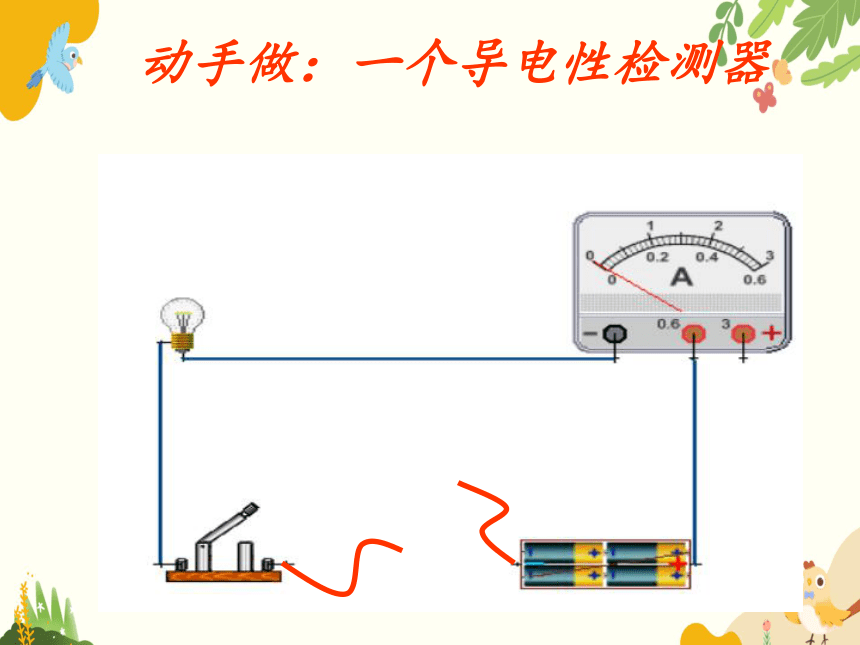

动手做：一个导电性检测器

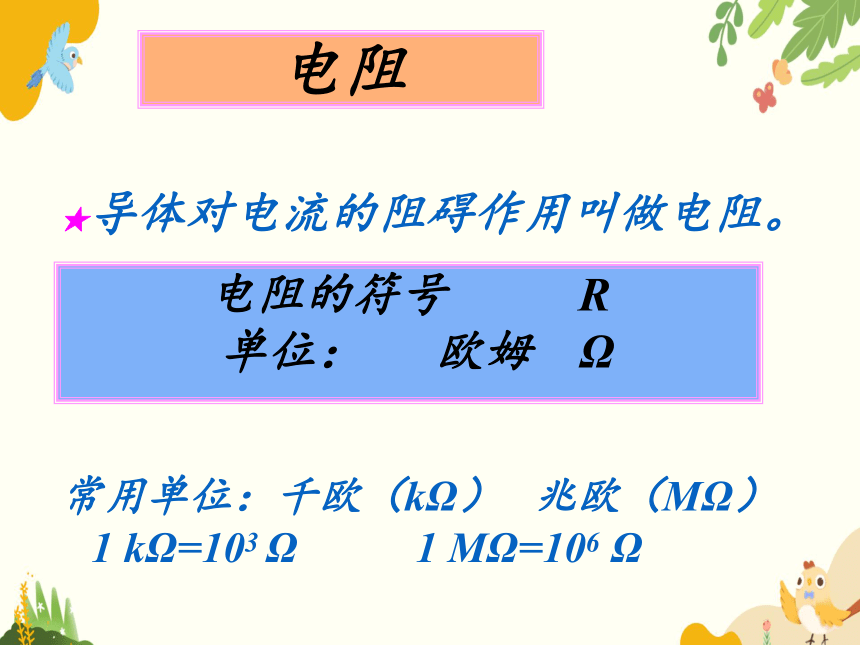

★导体对电流的阻碍作用叫做电阻。
电阻
电阻的符号 R
单位： 欧姆 Ω
常用单位：千欧（kΩ） 兆欧（MΩ）
1 kΩ=103 Ω 1 MΩ=106 Ω
提出探究的问题：
影响导体电阻大小的因素会有哪些？

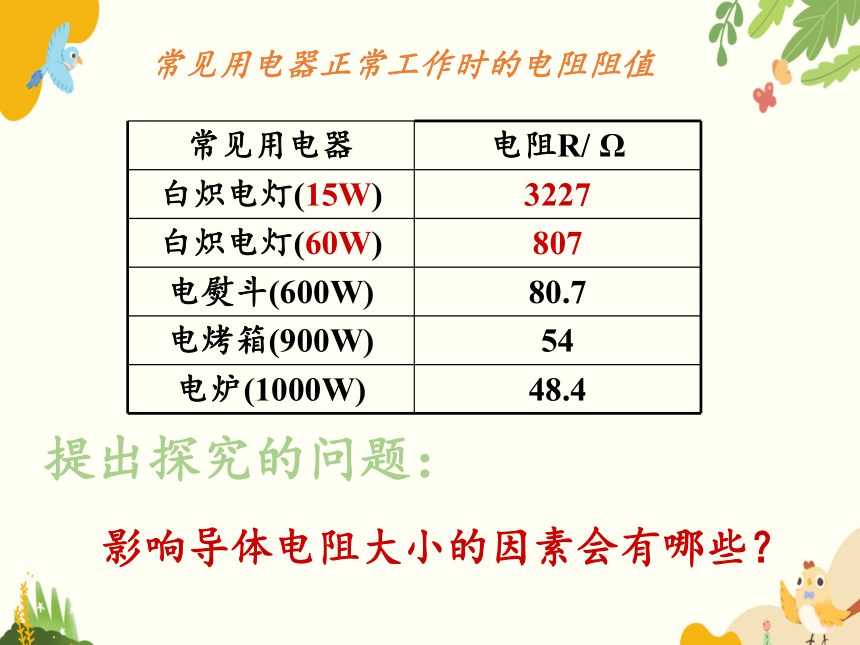

常见用电器 电阻R/ Ω
白炽电灯(15W) 3227
白炽电灯(60W) 807
电熨斗(600W) 80.7
电烤箱(900W) 54
电炉(1000W) 48.4
常见用电器正常工作时的电阻阻值

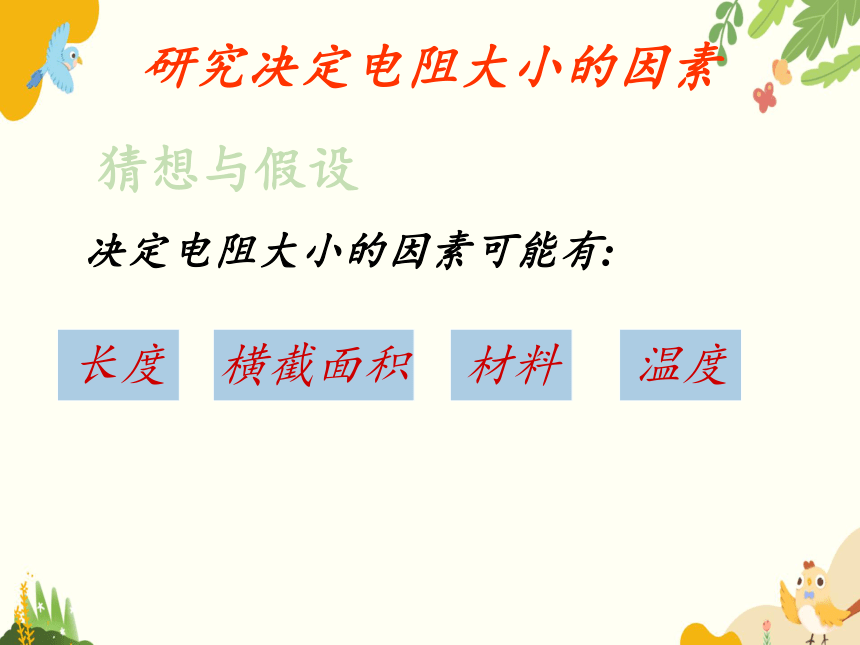

研究决定电阻大小的因素
决定电阻大小的因素可能有:
长度
横截面积
材料
温度
猜想与假设

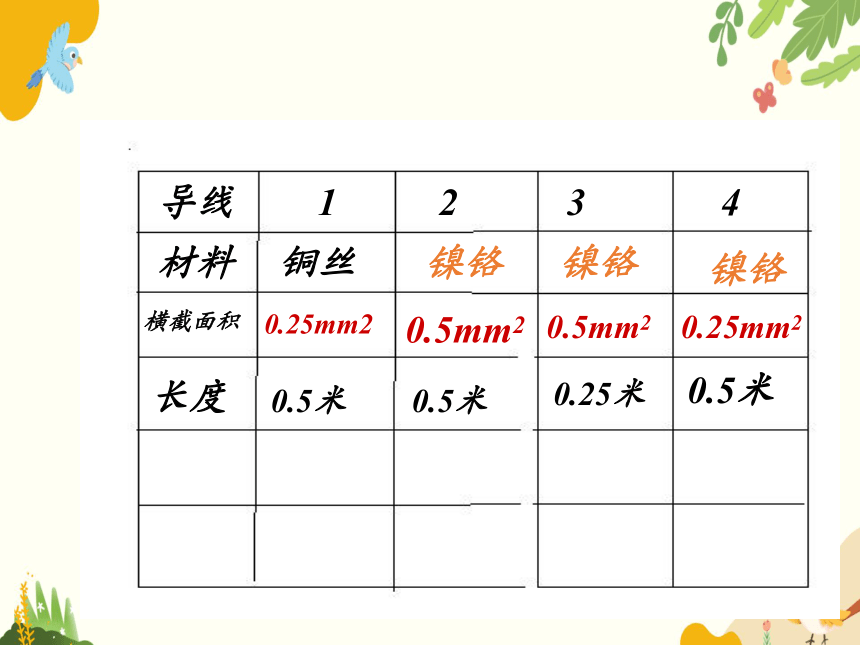

导线
1
2
3
4
材料
横截面积
长度
镍铬
镍铬
铜丝
0.25mm2
0.5mm2
0.5米
0.5mm2
0.5米
0.5米
0.25米
镍铬
0.25mm2
在本研究中应该控制导体的______和_______
不变,再研究当导体的长度发生变化时,导体电阻的
变化情况.
材料
横截面积
导线
材料
长度（m）
横截面积(mm2)
电流


电阻


设计实验方案

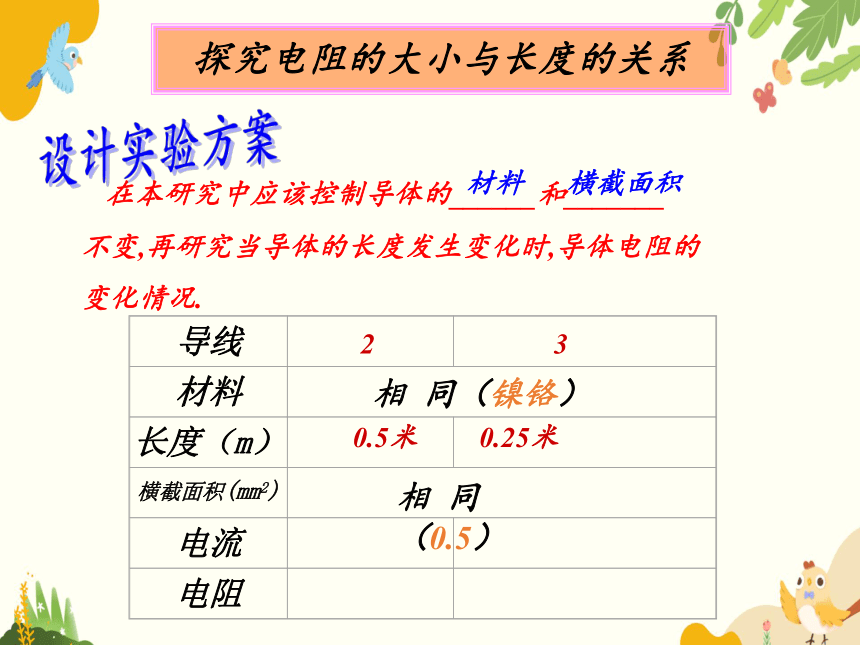

探究电阻的大小与长度的关系
2
3
0.5米
0.25米
相 同（镍铬）
相 同（0.5）
实验1：
导体的电阻跟长度的关系
分析论证：
实验结论: 材料﹑横截面积相同的导体,长度越长,电阻越大.
导线
材料
相 同（镍铬）
长度（米）
0.5
0.25
横截面积
相 同（0.5mm2）
灯泡/电流


电阻


暗/小
亮/大
大
小
2
3
在本研究中应该控制导体的_______和_______
不变,再研究当导体的粗细发生变化时,导体电阻的
变化情况.
材料
长度
设计实验方案
导线
材料
长度
截面积
电流


电阻


探究电阻的大小与横截面积的关系
2
4
0.5mm2
0.25mm2
相 同
相 同（1米）
实验2：
导体的电阻跟横截面积的关系
分析论证：
实验结论: 材料﹑长度相同的导体, 横截面积越大,电阻越小.
导线
材料
相 同（镍铬）
长度
相 同（1米）
截面积
电流


电阻


大
大
小
小
1mm2
0.5mm2
4
2
探究电阻的大小与材料的关系
设计实验方案
导线
材料
长度
截面积
电流


电阻


1
4
锰铜
镍铬
相 同（0.5米）
相 同（0.25mm2）
实验3：
导体的电阻跟材料的关系
分析论证：
实验结论: 粗细﹑长度相同的导体, 电阻与材料有关.
导线
材料
锰铜
镍铬
长度
相 同(0.5米)
截面积
相 同(0.25mm2)
电流


电阻


大
大
小
小
1
4
结论：
导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积。
同种材料，长度相同的电阻，横截面积越大，电阻越小；
同种材料，横截面积相同的电阻，长度越大，电阻越大。
长度和横截面积都相同的电阻，材料不同，电阻一般也不同。
结论：
导体的电阻还与导体的温度有关，对于大多数导体来说，温度升高，电阻增大。
思考：
灯泡的灯丝是钨制成的，它的电阻是在正常发光时大还是在没有使用时大？
用酒精灯给导线加热，会发现电流表读数减小。这说明温度越高，导体的电阻越大
信息窗
你知道吗
通过以上数据的对比，你知道为什么不用铁线作为电线呢？
在相同的规格下，铁的电阻比铝和铜都大。
