第十九章 生活用电
第一节 家庭电路
同学们有在家帮家长换过电灯泡吗？换灯泡之前第一步需要干嘛呢？为什么要这样做呢？今天我们就来学习一下家庭电路。
新知导入
1. 知道家庭电路的组成部分及其作用，有初步的安全用电常识。
2. 知道试电笔判定火线和零线的方法。
3. 知道三线插头与漏电保护器和安全用电的关系。
学习目标
1. 家庭电路的组成
进户线
电能表
总开关
保险装置
电灯
插座
开关
进户线、电能表、总开关 、保险装置、用电器与插座等。
一、家庭电路的组成
新知学习
（1）进户线
① 为用户提供电能来源，由户外低压电力网提供，电压为220V。
② 作用：连接户外供电电路与户内用电电路，输送电能。
从户外的低压电网引进室内的进户线有两根，一根是零线N，另一根是火线L。中性线与大地间没有电压，相线与中性线的电压是220V。
零线
火线
(2)电能表
（1）作用：
（2）安装：
测量用电器消耗电能的多少。
安装在干路上，在总开关之前。
　　123.4 kW ·h
（3）读数：
(3)总开关
闸刀开关的作用：接通和切断电路，便于更换电器或维修设备。
闸刀开关安装：静触头一定要在上边，切不可倒装。
静触头
动触头
电源线
空气开关
现代建筑一般采用空气开关装置，以代替闸刀开关和保险丝。当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。

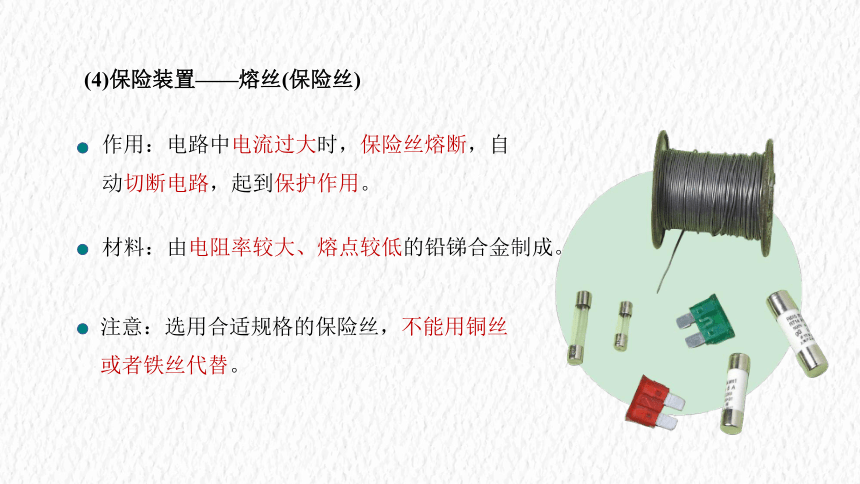

作用：电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
材料：由电阻率较大、熔点较低的铅锑合金制成。
注意：选用合适规格的保险丝，不能用铜丝或者铁丝代替。
(4)保险装置——熔丝(保险丝)
①各插座之间是并联的；各用电器之间都是并联；用电器与插座之间也是并联。
（5）用电器
电灯是并联
插座之间是并联
②控制用电器的开关要与用电器串联，并连接在火线和用电器之间。
火线
零线
大地
0 V
220 V
220 V
1. 火线和零线
① 进户的两条输电线中，一条叫火线(L)，另一条叫零线(N)。
② 火线跟零线之间的电压为220V。
③火线和地线间电压为220V，零线与地线间电压为0V。
思考一下
我们怎样辨别火线零线呢？
二、火线和零线
2.试电笔
螺丝刀电笔
数显电笔
氖管
电阻
笔尖金属体
笔尾金属体
弹簧
钢笔电笔
（1）作用：辨别火线和零线；检查用电设备是否带电。
（2）试电笔构造：由笔尖金属体、电阻（阻值大）、氖管、弹簧和笔尾金属体依次相连而成。
（3）试电笔原理
被测导线是火线时，电流经过笔尖、电阻、氖管、弹簧，再经过人体、经过大地，流到零线，与电源构成闭合电路，氖管就会发光。如果接触的是零线，由于零线与大地之间的电压为0，试电笔中无电流通过，氖管不发光。
氖管
试电笔电阻约100万欧
人体电阻
约2000Ω
火线
（4）使用：要用手接触笔尾的金属体，笔尖接触电线，如果氖管发光，表明接触的是火线，如果氖管不发光，表明接触的是零线。
正确√
错误×
错误×
触电危险
手必须接触笔尾金属体，笔尖接触被测的导线。
三、三线插头和漏电保护器
洗衣机、电冰箱等电器的电源插头有三根线，其中一条接火线(L)，一条接零线(N)，第三条接地线(E)。这是为什么？
1.三线插头
a.当家用电器漏电或因火线破损与外壳接触时，会使外壳带电，这时人接触外壳会发生触电
b.外壳接地后，即使外壳带电，也会从接地线流走，人接触外壳不会触电
接火线
接地线
接零线
接外壳
接用电部分
接用电器
三孔插座和三脚插头
左零右火上接地
知道E脚为什么比其他两脚长吗？
2.漏电保护器
当电路有电流流入大地时，漏电保护器会自动断开，切断电路。
但电路发生短路，电流过大时，漏电保护器不会自动断开，切断电路。
2.漏电保护器
（1）漏电保护器的作用：可以对人身触电、导线漏电、插座接错线、
用电器短路等故障起保护作用。
管式熔断器
家用小型塑壳断路器
漏电保护器
当电路中发生漏电或站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速切断电源，对人身起到保护作用。
当电路处于正常工作状态时，图线路中A点和B点的电流相等，漏电保护器开关处于接通状态。若有人在C点不慎触电，则火线、人体、大地将构成回路，所产生的电流将不通过零线，此时通过线路中A、B两点的电流不相等，漏电保护器会迅速切断电路，从而起到保护作用。
（2）漏电保护器原理
空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
漏电保护器的作用：
如果人站在地上不小心接触了火线，电流经过人体流入大地，这时，“漏电保护器”会迅速切断电路，对人身起到保护作用。
空气开关的作用：
当电路中的电流超过规定大小时，空气开关会自动断开，切断电路，从而保护电路。
思考一下
①进户线、电能表、总开关、保险装置、用电器、插座.
②开关、灯泡的连接：开关接在电灯与火线之间.
①火线跟零线之间的电压为220V；火线和地线之间的
电压为220V，零线与地线之间的电压为0V.
②试电笔：如果氖管发光，则接触的是火线；
如果氖管不发光，则接触的是零线.
①三线插头：上脚接用电器的外壳.
②三孔插座接法：左零右火上接地.
③漏电保护器：漏电或人触电时，会自动切断电源.
④空气开关：电流超过规定大小时，自动切断电源.
家庭电路
组 成
三线插头和漏电保护器
火线和零线
课堂小结
1．关于家庭电路，下列说法中不正确的是（ ）
A．电能表用来显示用户所用的电能，应安装在干路上
B．保险丝安装在总开关后，当电路中有大电流通过时会熔断
C．开关与用电器并联
D．总开关千万不能倒装，其静触头应在上面
C
课堂练习
2.利用试电笔可以方便地判断出照明电路中的火线和零线。如图所示的是使用试电笔的几种方法，其中正确的是( )
(1) (2) (3) (4)
A．只有(1)(2)
B．只有(2)(3)
C．只有(3)(4)
D．只有(1)(4)
D
3.如图所示，关于家用插座说法中，正确的是( )
A．开关串联在干路中，指示灯与各组插孔并联在电路中
B．开关、指示灯和各组插孔并联在电路中
C．开关、指示灯和各组插孔串联在电路中
D．各组插孔串联在一起与指示灯并联在电路中
A
4.关于空气开关与漏电保护器的说法正确的是( )
A．空气开关只在电路短路时切断电路
B．漏电保护器只在功率过大时切断电路
C．站在地上的人接触火线发生触电时，漏电保护器自动切断电路
D．站在地上的人接触火线发生触电时，空气开关自动切断电路
C
