第十九章生活用电（含解析） 2024-2025学年物理人教版九年级全一册

第十九章生活用电
一、单选题：本大题共12小题，共24分。
1.关于生活用电，下列说法正确的是( )
A. 保险丝可以用铜丝代替 B. 禁止用湿手触摸开关
C. 家庭电路电压是380 V D. 雷雨天可以在大树下避雨
2.如图为试电笔的结构图．下列说法正确的是( )
A. 使用试电笔验电时手不能接触笔尖
B. 使用试电笔时，若氖管发光，说明接触处与零线是连通的
C. 使用试电笔验电时手不要接触笔卡
D. 试电笔外壳是导体
3.关于家庭电路及安全用电，下列说法正确的是( )
A. 低于220 V的电压对人体都是安全的
B. 家庭电路中，控制各个灯具的开关都应安装在相线火线上
C. 只有当人体接触带电体时才可能发生触电事故
D. 教室里一个开关可以同时控制三只日光灯，这三只日光灯一定是串联
4.如图所示，四种情景中符合安全用电原则的是( )

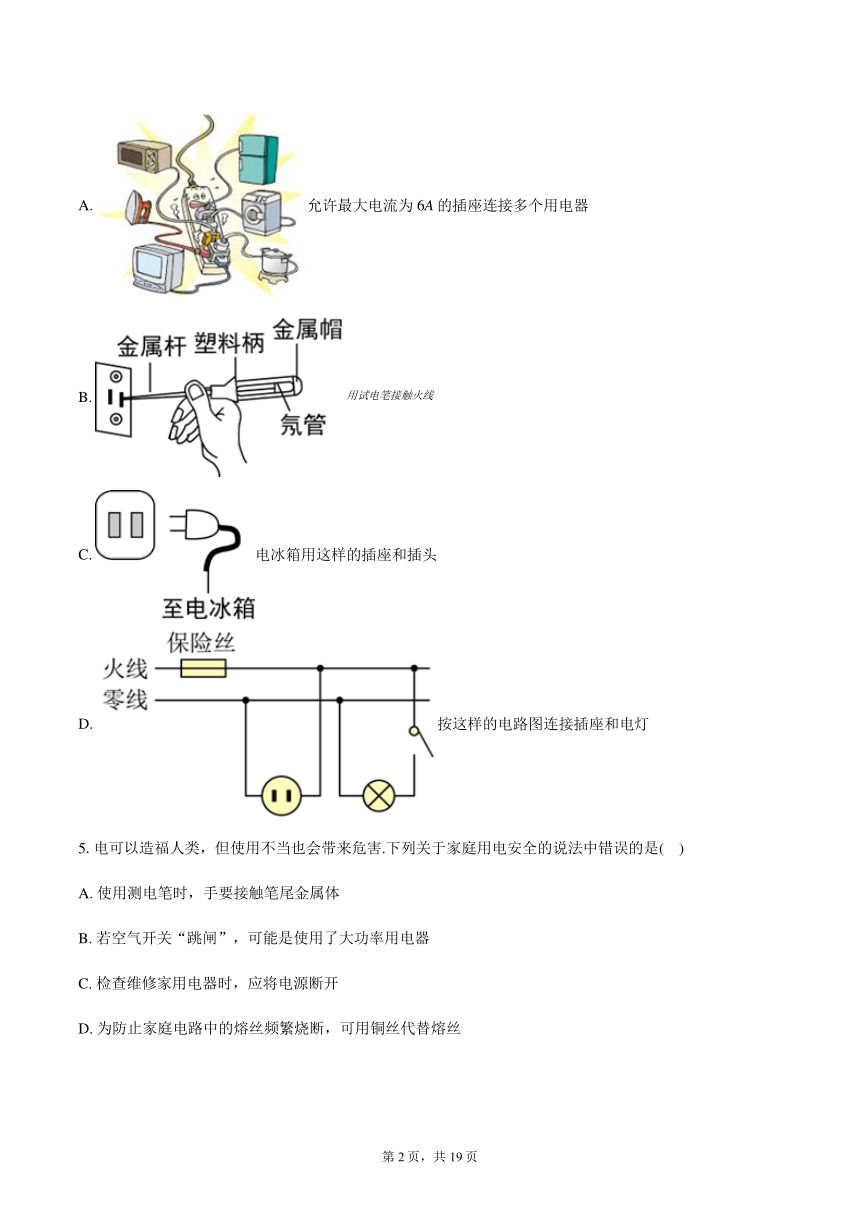

A. 允许最大电流为6A的插座连接多个用电器
B.
C. 电冰箱用这样的插座和插头
D. 按这样的电路图连接插座和电灯
5.电可以造福人类，但使用不当也会带来危害.下列关于家庭用电安全的说法中错误的是( )
A. 使用测电笔时，手要接触笔尾金属体
B. 若空气开关“跳闸”，可能是使用了大功率用电器
C. 检查维修家用电器时，应将电源断开
D. 为防止家庭电路中的熔丝频繁烧断，可用铜丝代替熔丝

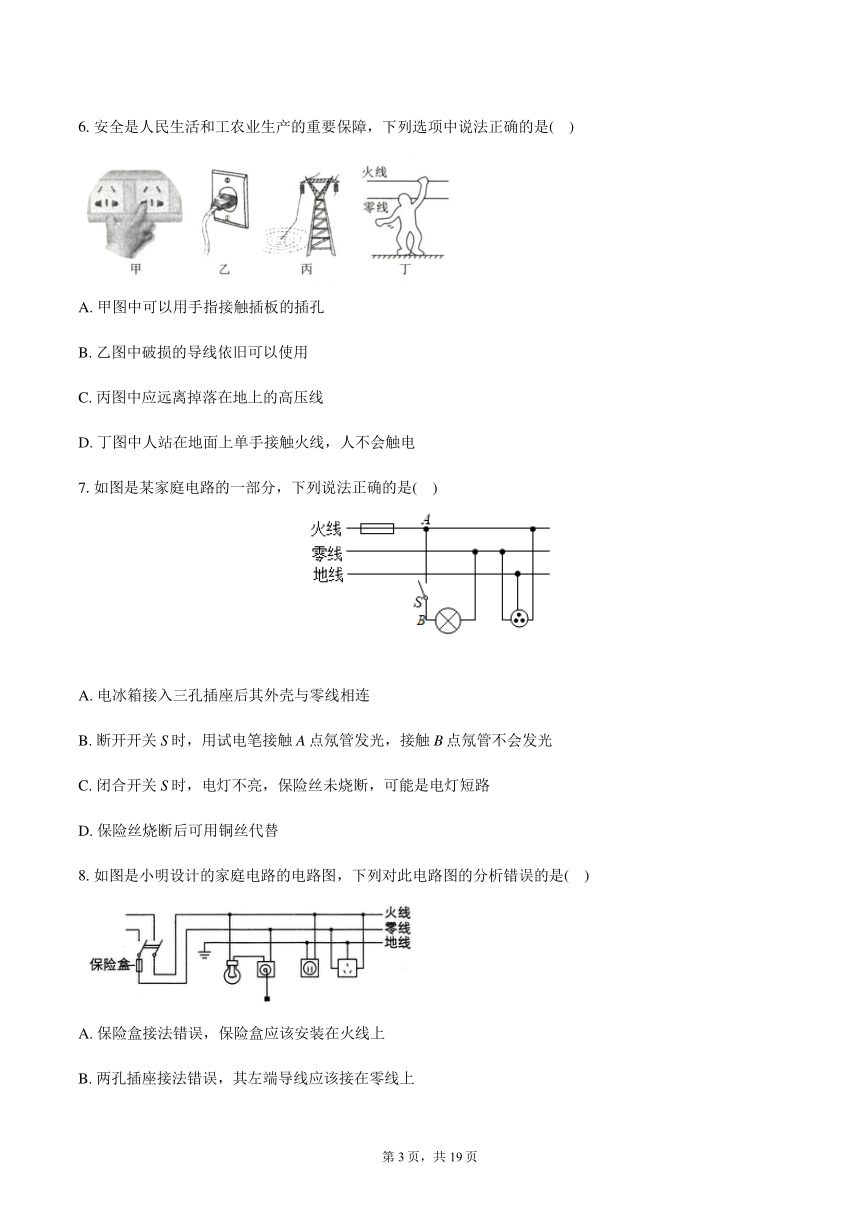

6.安全是人民生活和工农业生产的重要保障，下列选项中说法正确的是( )
A. 甲图中可以用手指接触插板的插孔
B. 乙图中破损的导线依旧可以使用
C. 丙图中应远离掉落在地上的高压线
D. 丁图中人站在地面上单手接触火线，人不会触电
7.如图是某家庭电路的一部分，下列说法正确的是( )
A. 电冰箱接入三孔插座后其外壳与零线相连
B. 断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光
C. 闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
D. 保险丝烧断后可用铜丝代替

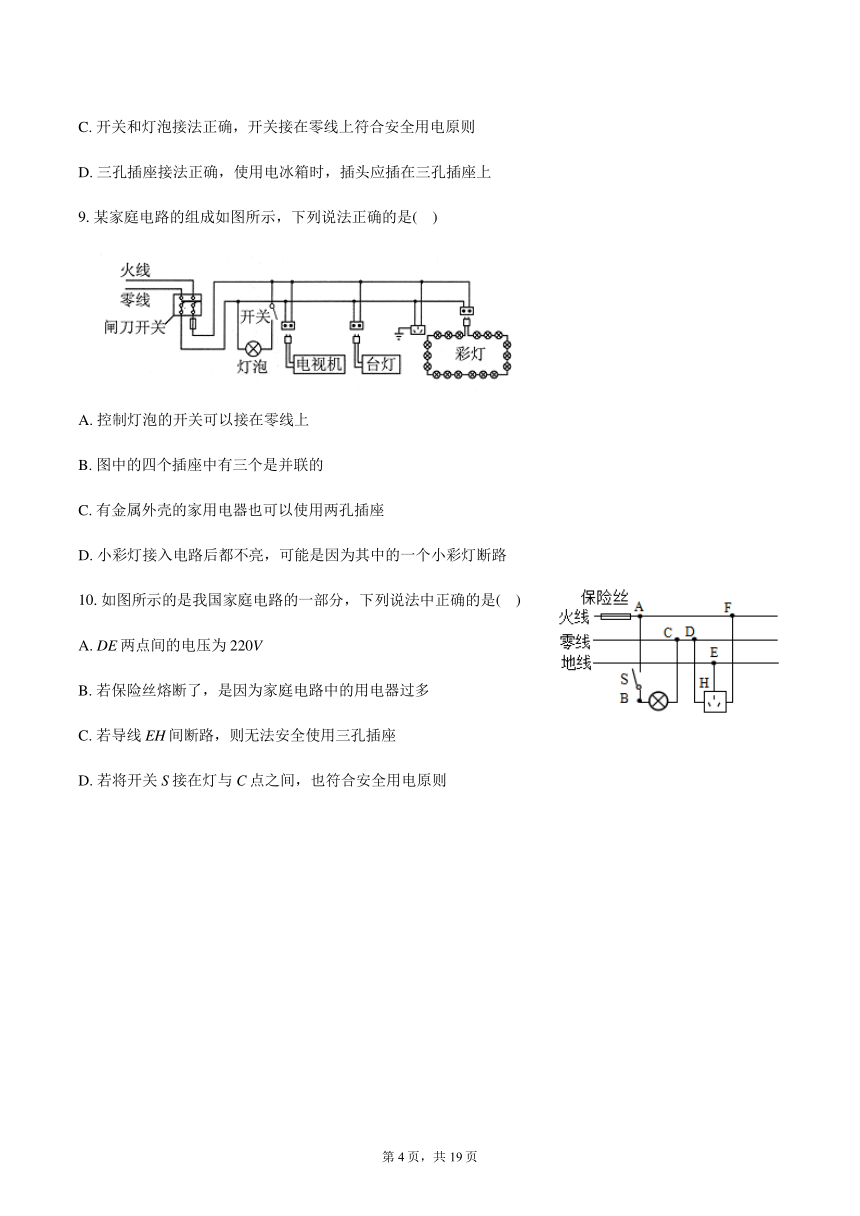

8.如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是( )
A. 保险盒接法错误，保险盒应该安装在火线上
B. 两孔插座接法错误，其左端导线应该接在零线上
C. 开关和灯泡接法正确，开关接在零线上符合安全用电原则
D. 三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
9.某家庭电路的组成如图所示，下列说法正确的是( )
A. 控制灯泡的开关可以接在零线上
B. 图中的四个插座中有三个是并联的
C. 有金属外壳的家用电器也可以使用两孔插座
D. 小彩灯接入电路后都不亮，可能是因为其中的一个小彩灯断路
10.如图所示的是我国家庭电路的一部分，下列说法中正确的是( )
A. DE两点间的电压为220V
B. 若保险丝熔断了，是因为家庭电路中的用电器过多
C. 若导线EH间断路，则无法安全使用三孔插座
D. 若将开关S接在灯与C点之间，也符合安全用电原则

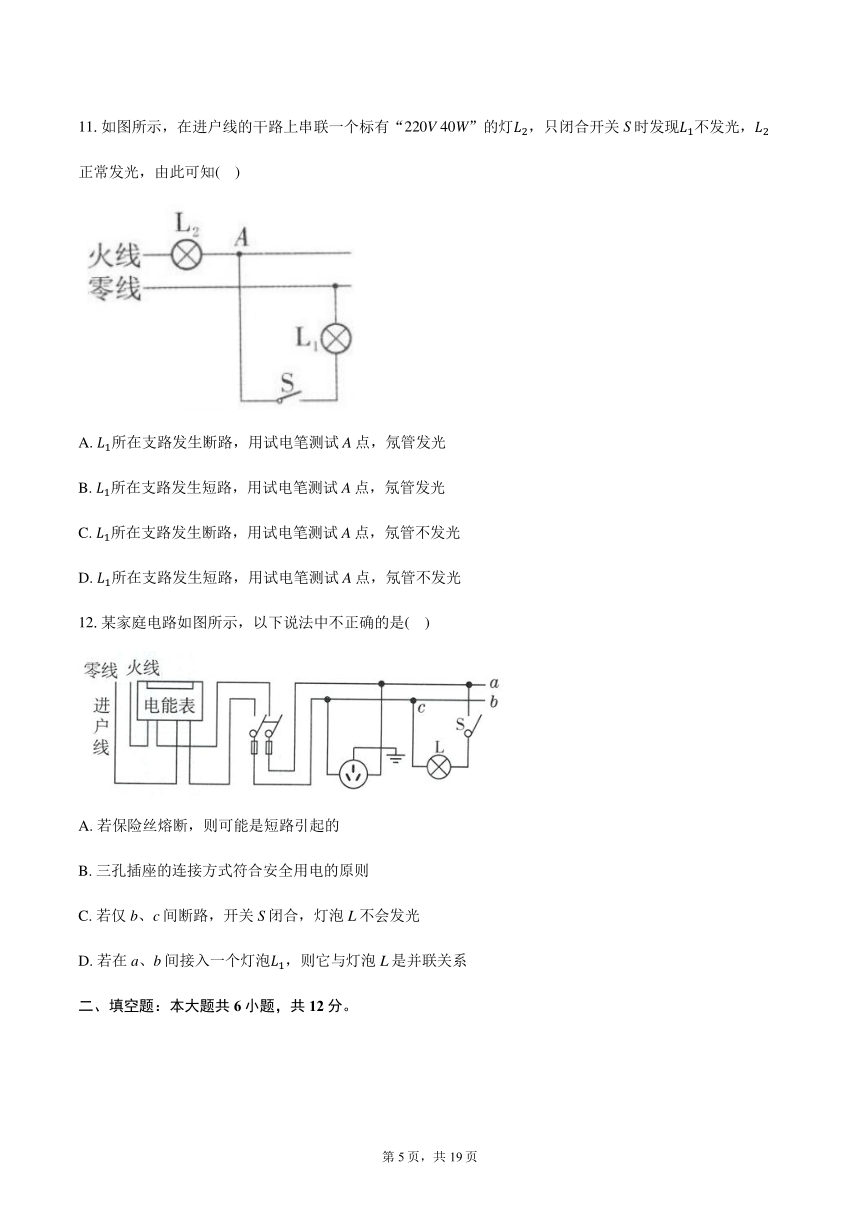

11.如图所示，在进户线的干路上串联一个标有“220V 40W”的灯，只闭合开关S时发现不发光，正常发光，由此可知( )
A. 所在支路发生断路，用试电笔测试A点，氖管发光
B. 所在支路发生短路，用试电笔测试A点，氖管发光
C. 所在支路发生断路，用试电笔测试A点，氖管不发光
D. 所在支路发生短路，用试电笔测试A点，氖管不发光
12.某家庭电路如图所示，以下说法中不正确的是( )
A. 若保险丝熔断，则可能是短路引起的
B. 三孔插座的连接方式符合安全用电的原则
C. 若仅b、c间断路，开关S闭合，灯泡L不会发光
D. 若在a、b间接入一个灯泡，则它与灯泡L是并联关系
二、填空题：本大题共6小题，共12分。
13.如图所示，在老师的指导下，小军用试电笔试触某插座的插孔，用指尖抵住笔尾金属体，试电笔的氖管发光，此时__________选填“有”或“没有”电流通过小军的身体。
14.家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生__________，这时电路中的__________填“漏电保护器”或“空气开关”会跳闸保护电路．除此之外，电路中用电器的__________过大，也会导致电路中电流过大．
15.如图所示是一个电热器电路．电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路．用一个校验电灯额定电压分别接在电路中各处，得到下表所示的结果．由此可判断出断路的元件是__________，短路的元件是__________.
校验次数 1 2 3 4 5 6
校验电灯接入点 a、f a、b c、d e、f a、d c、f
校验电灯发光情况 正常发光 不发光 亮度较暗 不发光 亮度较暗 正常发光
16.用试电笔可辨别火线和零线，使氖管发光的是__________.如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是__________.
17.小明学习了电学知识以后，想在家里安装一盏照明灯和一个三孔插座，他设计的电路如图所示，图中虚线框A和B内分别接入开关或灯泡，则虚线框A内应接__________，图中三孔插座的插孔__________填“a”“b”或“c”应与地线相连．
18.图中哪些图所示情况可能会发生触电事故 __________
三、作图题：本大题共2小题，共4分。
19.小林同学在家庭电路中安装一只螺丝口灯泡和一个三孔插座，要求开关只控制灯泡，部分导线已连接，如图所示，请你只添加三根导线帮小林完成安装。
20.如图所示是常用的插线板，插线板上的指示灯在开关闭合时发光，插孔正常通电;若指示灯损坏，开关闭合时插孔也能正常通电。请在图b中画出该插线板中开关、指示灯和插孔的连接方式，并与电源接通。
四、计算题：本大题共3小题，共24分。
21.如图是家庭电路的一部分.电能表的电流规格是“”，L是“220V 22W”的节能灯，插座上接入“220V 220W”的电视机图中未画出灯和电视机同时工作，求：
通过电能表的电流.
连续工作4h消耗的电能.
该电路中还能接入的用电器的最大功率.
22.小明家电能表的规格是“220V 10A”，他家现在已有“220V 600W”的电吹风一个，“220V 250W”的电视机一台，“220V 120W”的电冰箱一台，“220V 800W”的电饭锅一个，那么他家最多还能安装40W的日光灯多少盏
23.某学校的电能表标有“220V 15A”的字样，电路上已装有40W的灯40只，100W的灯6只。
这此灯平均每天使用2h，则一个月按30天计共消耗电能多少千瓦时
该电路中，还可以再装入多少只25W的灯
答案和解析
1.【答案】B
【解析】解：A、保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用，由于铜丝的熔点很高，当电流过大时也不会熔断，故不能用铜丝代替保险丝，故A错误；
B、生活用水是导体，用湿手触摸开关，有触电的危险，符合安全用电原则，故B正确；
C、我国家庭电路的电压是220V，工业用电的电压为380V，故C错误；
D、大树高大，且为导体，雷雨天在大树下避雨易引发雷击，故D错误。
故选：B。
保险丝通常安装在火线上，它是由电阻率大、熔点低的铅锑合金制成的，当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用；
生活用水是导体，用湿手触摸开关可能会触电；
我国家庭电路的电压是220V；
雷雨天在大树下避雨易引发雷击。
本题考查的是日常生活中的一些安全用电常识。只要同学们牢记安全用电常识，并正确规范操作，就不会有危险发生。
2.【答案】A
【解析】使用试电笔时，手不能接触笔尖，但要接触笔卡，A正确，C错误；使用试电笔时，若氖管发光，说明接触处与火线相连，B错误；试电笔的外壳是绝缘体，D错误．
3.【答案】B
【解析】略
4.【答案】D
【解析】允许最大电流为6A的插座只能接总功率为的用电器，接入多个大功率用电器时会使总功率超过1320W，导致插座烧坏或发生火灾；使用试电笔时，禁止用手接触金属杆，否则会发生触电事故；因为电冰箱外壳有金属材料，为保证用电安全，应使用三脚插头和三孔插座；保险丝安装在火线上，开关接在灯与火线间．
5.【答案】D
【解析】【分析】
本题考查了测电笔的使用方法、家庭电路电流过大的原因等知识的理解和应用，要熟知安全用电常识，避免出现安全问题。
测电笔是用来辨别火线和零线的，使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线；
家庭电路电流过大的原因：短路、用电器总功率过大；
当人体直接或间接接触火线并形成电流通路的时候，就会有电流流过人体，从而造成触电；
铜丝和铁丝的电阻率小、熔点高，用铜丝或铁丝代替保险丝，不能在电流过大时，自动切断电路。
【解答】
解：A、使用测电笔时，手不能碰到笔尖金属体，是为了防止触电，但必须接触笔尾金属体才能正确辨别火线和零线，故A正确；
B、家庭电路中的空气开关“跳闸”，可能是发生了短路，也可能是电路总功率过大，故 B正确；
C、检查维修家用电器时，要先断开开关，以免电路中有电流，发生触电事故，故C正确；
D、因为铜丝或铁丝的电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，因此不会熔断，起不到保险的作用，故D错误。
6.【答案】C
【解析】略
7.【答案】B
【解析】解：A、电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故A错误；
B、断开开关S时，A点在火线上，用试电笔接触A点氖管发光，由于开关断开，B点与火线断路，接触B点时氖管不会发光，故B正确；
C、若闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯断路；若电灯短路，会造成干路中的电流过大，保险丝会熔断，故C错误；
D、当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，由于铜丝的熔点较高。铜丝不会熔化，就起不到保护作用了，故D错误。
故选：B。
电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故。
测电笔是辨别火线和零线的仪器，当测电笔的笔尖接触零线和地线时，氖管不会发光。
灯不发光的原因，一是电路开路，二是灯被短路，三是灯的实际功率太小。
保险丝在电流过大时发热自动熔断，切断电路，从而起到保护电路的作用，采用电阻率大，熔点较低的材料制作。
知道并理解家庭电路的组成与正确连接方法，了解触电的原因，是解决该题的关键。
8.【答案】C
【解析】保险盒应该接在火线上，一旦有危险发生，熔丝熔断后断开火线，故A正确；两孔插座的接法：左孔应接在零线上，右孔接在火线上，故B正确；开关安装在零线上，当开关断开时，灯泡与火线是连通的，人接触灯泡时容易发生触电，不符合安全用电原则，故C错误；有金属外壳的用电器，其金属外壳一定要通过三孔插座接地，以防用电器金属外壳带电，危及人身安全，故D正确。
9.【答案】D
【解析】【分析】
根据家庭电路的正确连接进行分析，各元件的连接都应该从安全方面考虑。
掌握家庭电路中用电器之间、插座之间、用电器和插座之间、开关和用电器之间的连接方式。
【解答】
A.控制灯泡的开关应该接在火线上，故A选项错误；
B.家庭电路中的用电器与用电器之间、用电器与插座之间、插座与插座之间都是并联的，因此四个插座之间都是并联的，故B选项错误；
C.有金属外壳的家用电器必须使用三孔插座，故C选项错误；
D.小彩灯之间是串联的，所以如果有一个小彩灯断路，其他的彩灯都不亮，故D选项正确。
10.【答案】C
【解析】解：A、因为D点为零线，E点为地线，DE两点间的电压为0V，故A错误；
B、熔丝熔断的原因可能是短路，也可能是用电器总功率过大；故B错误；
C、若导线EH间断路，则当连接的用电器外壳漏电时，会发生触电事故，因此不可以安全使用三孔插座，故C正确；
D、若将开关S接在灯与C点之间，当开关断开时，灯座上还有电，会使人以为灯上无电而发生触电事故，故D错误。
故选：C。
火线与零线间的电压为220V，零线与地线之间的电压为0V；
熔丝熔断的原因：一是短路，二是用电器总功率过大；
三孔插座的“中间孔”是与大地相连的，防止用电器的金属外壳漏电发生触电事故；
为了安全，开关要接在火线和所控制的用电器之间。
本题是一道有关家庭电路的综合题，涉及的知识点较多，但总体难度不大。
11.【答案】D
【解析】【解析】
解：在进户线的干路上串联一个标有“220V40W”的灯，只闭合开关S时发现不发光，正常发光，这说明电路是通路，灯泡两端的电压为220V，灯泡两端的电压为0V，所以故障是短路，用测电笔测试A点，氖管不发光；故D正确。
故选：D。
被短路的用电器不工作；利用求出电流；当测电笔接触火线时氖管会发光、接触零线时氖管不发光。
此题主要考查学生对于家庭电路的连接和电路故障的分析，属于中考的常考考点。
12.【答案】C
【解析】解：A、家庭电路中的保险丝熔断，可能是家庭电路中发生了短路，也可能是电路中总功率过大，故A正确；
B、三孔插座地线直接接三孔插座的上孔，零线直接接三孔插座的左孔，火线首先接保险丝，然后再进入右孔，故B正确；
C、通过灯L的电流没有通过bc段导线，所以bc段断路灯L一样能发光，故C错误；
D、若在a、b间接入一个灯泡，这盏灯与灯L是并联的，故D正确。
故选：C。
保险丝熔断的原因是电路中电流过大，电流过大的原因是短路或电路中总功率过大；
家用电器的三脚插头中有两个脚接用电部分，另一个较长的脚跟用电器的金属外壳连接，三脚插头与三孔插座相连接时，把有金属外壳的用电器的外壳与地线相接；因用电器漏电时，会使外壳带电，若接上地线，电流就通过地线，流入大地，以防止触电事故的发生；
灯泡L发光，必须是一个完整的闭合回路；
串联电路电流只有一条路径，电流依次经过各用电器从正极回到电源负极；并联电路电流有多条路径，分别经过各用电器从电源正极回到负极。
本题考查了学生识别串、并联电路的能力和安全用电的相关知识本题，考查的知识点比较多，主要考查学生对所学物理知识的灵活运用能力。
13.【答案】有
【解析】略
14.【答案】短路
空气开关
总功率

【解析】略
15.【答案】开关
指示灯

【解析】略
16.【答案】火线
ab之间断路

【解析】用试电笔接触火线时，氖管发光．试电笔接触b、c、d三点，氖管都发光，说明b点到火线之间是通路；接触a时，氖管不发光，说明a点与火线断开，由此可知，ab两点间发生了断路．
17.【答案】灯泡
b

【解析】开关应接在灯与火线之间，这样开关断开后，灯就与火线断开．因此，开关应接在B处，灯泡应接在A处．根据三孔插座的正确接法可知，a应与零线相连，c应与火线相连，b应与地线相连.
18.【答案】甲、乙、丙
【解析】【分析】
家庭电路中的触电事故，都是人直接或间接接触火线引起的；触电有两种：①当人体的不同部位分别接触火线和零线时，②站在地上，身体的某一部位与火线接触，据此分析．本题考查了常见触电的两种类型．我们要牢记安全用电的原则：不接触低压带电体，不靠近高压带电体．
【解答】
人体触电，原因是有电流流过，形成通路．人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，图甲、丙中有电流流过人体，会触电，图乙没有指出干燥的椅子是什么材料做的，如果是导体做成的，会发生触电事故，如果是用绝缘体做成的，则不会触电，故乙可能会触电；丁图中人与零线接触，没有电流流过人体，不会触电，故有触电事故可能的是甲、乙、丙。
19.【答案】解：火线进开关，再接入灯泡的顶端金属点；零线直接进入灯泡的螺旋套；上孔接地线；左孔接零线；右孔接火线。如图所示：

【解析】家庭电路中用电器之间是并联的、插座之间是并联的、用电器和插座之间是并联的、开关和开关控制的用电器之间是串联。
电灯的连接方法：火线首先过开关，然后进入灯泡顶端的金属块，零线直接进入螺旋套。
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，带保险盒的插座，将保险盒接在火线上。
掌握家庭电路灯泡、开关、两孔插座、三孔插座、保险丝的接法，注重将物理知识联系生活实际。
20.【答案】
【解析】解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座；
当指示灯损坏时，开关闭合时插孔也能正常通电，说明灯泡和插座之间互不影响是并联的；因此开关串联在干路中，控制指示灯和插孔。如下图所示：
并联电路中，干路开关控制整个电路中的用电器，支路开关控制支路中的用电器；
并联电路各用电器之间互不影响，串联电路的用电器互相影响。
根据用电器之间是否相互影响是判断用电器串联和并联的方法之一。
家庭电路中，开关控制用电器，开关一定接在用电器和火线之间，既能控制用电器，又能保证使用安全。
21.【答案】电路的总功率：
由得，通过电能表的电流：
连续工作4h消耗的电能：
由电能表电流规格可知最大电流
最大总功率：
电路中还能接入的用电器的最大功率：

【解析】略
22.【答案】解：电能表允许同时接入用电器的最大总功率：
，
设最多还能安装日光灯n盏，
因电路中的总功率等于各用电器功率之和，
所以，，
解得：，即10盏。
答：他家最多还能安装40W的日光灯10盏。
【解析】本题考查了电功率公式的灵活运用，明白电能表参数的含义是关键。
由电能表铭牌可知电能表正常工作时的电压和允许通过的最大电流，根据求出电能表允许工作用电器的最大总功率，电路中的总功率不大于电能表允许工作用电器的最大总功率，据此得出等式即可求出答案。
23.【答案】解：现在电路的功率：，
一个月共消耗电能：；
电路的最大功率：，
该电路中还能接入的灯泡的功率：，
可以再接入的灯泡个数：只。
答：一个月共消耗电能；
最多还可以接入25W的灯44只。
【解析】本题考查功率、消耗电能的计算，关键是公式及其变形的灵活运用，要理解电能表参数的物理意义，解题过程中要注意单位的换算。
先计算灯泡的总功率，再利用公式计算消耗的电能；
已知电能表的额定电压和额定电流，根据公式可求电路的最大功率，最大功率减去灯泡的总功率就是还能接入灯泡的功率，进一步求出灯泡的个数。
第1页，共1页
