沪粤版九年级下册《第18章 家庭电路与安全用电》2015年单元测试卷（广东省惠州市惠东县港口中学）
一．选择题
1．小苏家住在多年前建造的老房子里，家里 ( http: / / www.21cnjy.com )的电线绝缘层严重老化．有一天，妈妈在用电饭煲做饭、用电炒锅炒菜时，小苏突然发现厨房里的导线冒烟了，他首先应该采取的措施是（ ）
A．立即拨打“110”报警
B．立即给在外地出差的爸爸打电话
C．马上到门口把自己家的电路总开关断开
D．赶紧用水把火浇灭
2．下列做法中符合安全用电的是（ ）
A．换用较粗的保险丝更保险
B．使用测电笔时，只要接触测电笔上的金属体就行
C．可以在家庭电路的零线上晾晒衣服
D．家用电器的金属外壳要接地线
3．发现有人触电后，应采取的正确措施是（ ）
A．赶快把触电人拉离电源
B．赶快去喊电工来处理
C．赶快用剪刀剪断电源线
D．赶快用绝缘物体使人脱离电线
4．关于家庭电路的下列说法中正确的是（ ）
A．家庭电路的电压是380V
B．家庭电路中的用电器都是串联的
C．用湿手搬动电路中的开关是安全的
D．保险丝熔断可能是电路的总功率过大造成的

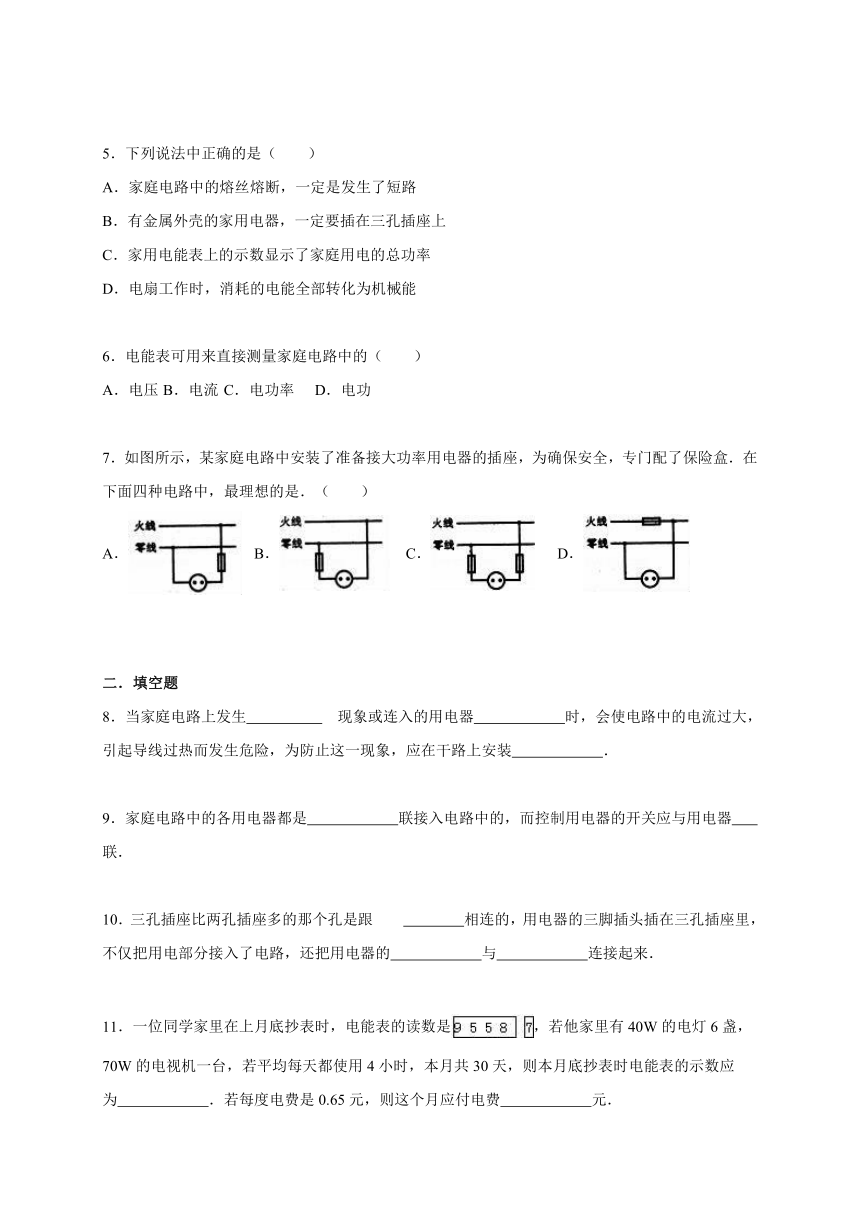

5．下列说法中正确的是（ ）
A．家庭电路中的熔丝熔断，一定是发生了短路
B．有金属外壳的家用电器，一定要插在三孔插座上
C．家用电能表上的示数显示了家庭用电的总功率
D．电扇工作时，消耗的电能全部转化为机械能
6．电能表可用来直接测量家庭电路中的（ ）
A．电压 B．电流 C．电功率 D．电功
7．如图所示，某家庭电路中安装了准备接大功率用电器的插座，为确保安全，专门配了保险盒．在下面四种电路中，最理想的是．（ ）
A． B． C． D．
二．填空题
8．当家庭电路上发生 现象或连入 ( http: / / www.21cnjy.com )的用电器 时，会使电路中的电流过大，引起导线过热而发生危险，为防止这一现象，应在干路上安装 ．
9．家庭电路中的各用电器都是 联接入电路中的，而控制用电器的开关应与用电器 联．
10．三孔插座比两孔插座多的那个孔是跟 ( http: / / www.21cnjy.com ) 相连的，用电器的三脚插头插在三孔插座里，不仅把用电部分接入了电路，还把用电器的 与 连接起来．
11．一位同学家里在上月底 ( http: / / www.21cnjy.com )抄表时，电能表的读数是，若他家里有40W的电灯6盏，70W的电视机一台，若平均每天都使用4小时，本月共30天，则本月底抄表时电能表的示数应为 ．若每度电费是0.65元，则这个月应付电费 元．
12．高压触电有两类，一类是高压 触电；另一类是 触电．
13．经验证明：只有 的电压 ( http: / / www.21cnjy.com )对人体是安全的．家庭电路的电压是 V，动力电路的电压是 V，这些电压作用于人体会发生触电伤亡事故．
14．如图所示，图甲试电笔的笔尖A ( http: / / www.21cnjy.com )应该是 （选填“导体或”“绝缘体”）．在图乙和图丙中，正确使用试电笔的是图 ，当用它插入插座的左孔时氖管不亮，插入右孔时氖管发光，则说明火线在插座 孔．
15．一只标有“220V 5A“的电能表接在家庭电路中，当电路中通过的电流是3安时，电路中消耗的电功率是 瓦．
16．甲灯标着“220V 60W”，乙灯标着“110V 100W”，丙灯标着“36V 40W”．则：
（1）正常工作时通过灯丝电流强度最大的是 灯，
（2）正常工作时灯丝电阻最大的是 灯
（3）正常工作时灯泡最亮的是 灯．
三．作图题
17．如图所示，A、B为保险盒，C为开关，D为螺丝口灯泡，E为接大功率用电器的三孔插座．请把这些元件接入家庭电路中．

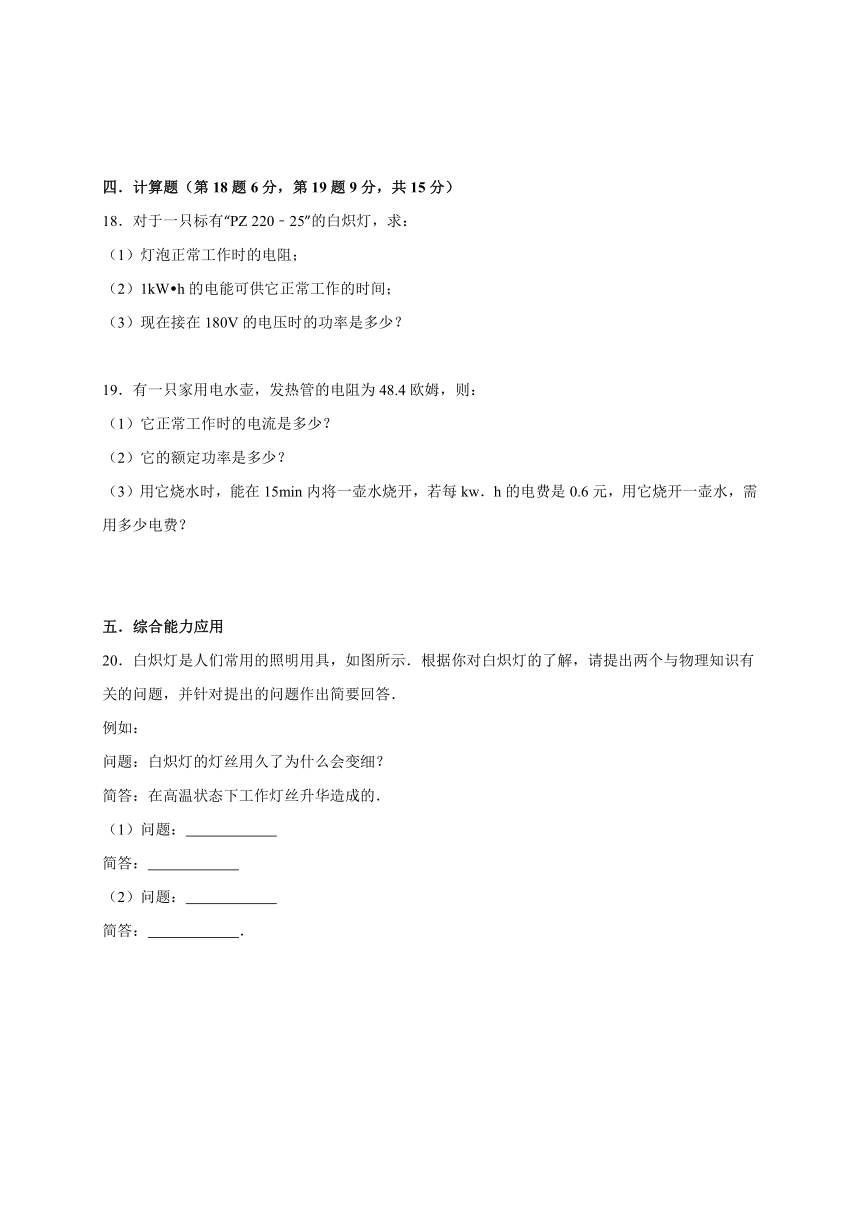

四．计算题（第18题6分，第19题9分，共15分）
18．对于一只标有“PZ 220﹣25”的白炽灯，求：
（1）灯泡正常工作时的电阻；
（2）1kW h的电能可供它正常工作的时间；
（3）现在接在180V的电压时的功率是多少？
19．有一只家用电水壶，发热管的电阻为48.4欧姆，则：
（1）它正常工作时的电流是多少？
（2）它的额定功率是多少？
（3）用它烧水时，能在15min内将一壶水烧开，若每kw．h的电费是0.6元，用它烧开一壶水，需用多少电费？
五．综合能力应用

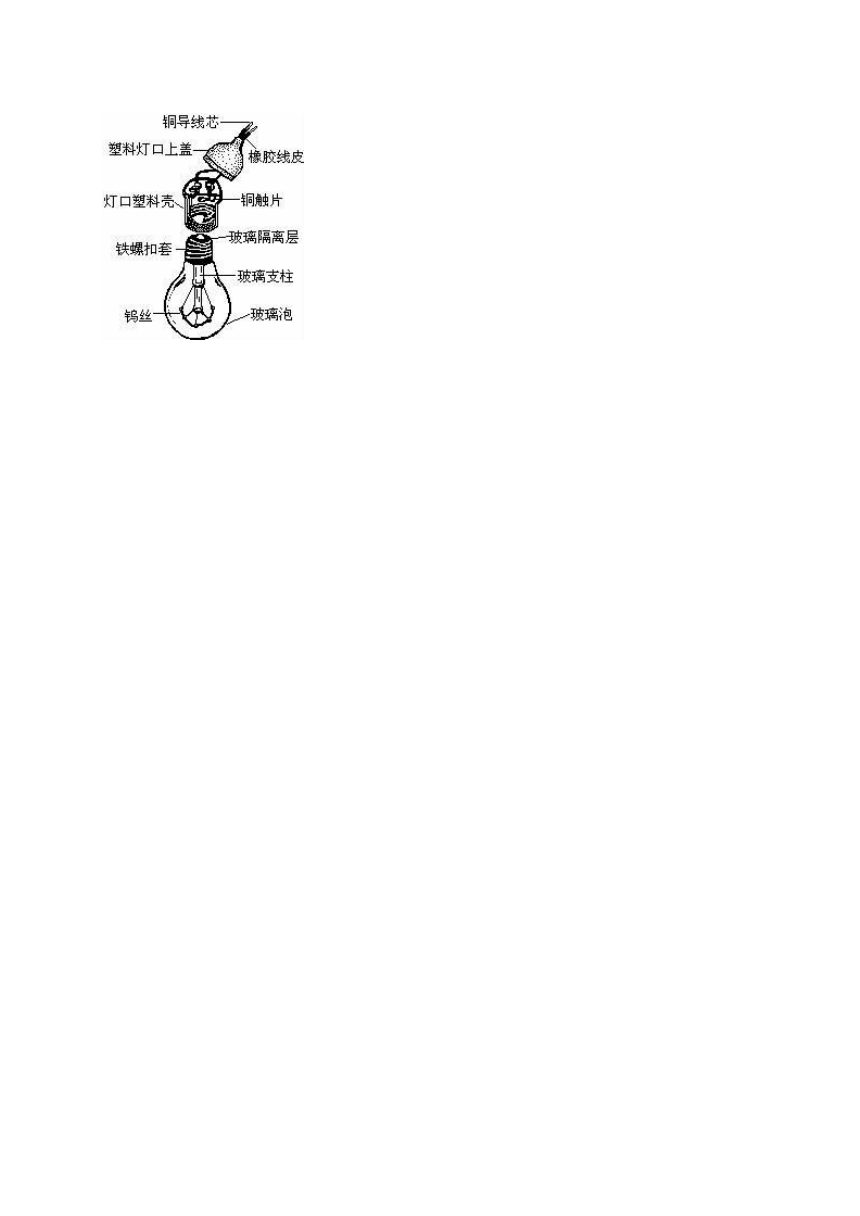

20．白炽灯是人们常用的照明用具，如图所示．根据你对白炽灯的了解，请提出两个与物理知识有关的问题，并针对提出的问题作出简要回答．
例如：
问题：白炽灯的灯丝用久了为什么会变细？
简答：在高温状态下工作灯丝升华造成的．
（1）问题：
简答：
（2）问题：
简答： ．
沪粤版九年级下册《第18章 家庭电路与安全用电》2015年单元测试卷（广东省惠州市惠东县港口中学）
参考答案与试题解析
一．选择题
1．小苏家住在多年前建造的老房子里 ( http: / / www.21cnjy.com )，家里的电线绝缘层严重老化．有一天，妈妈在用电饭煲做饭、用电炒锅炒菜时，小苏突然发现厨房里的导线冒烟了，他首先应该采取的措施是（ ）
A．立即拨打“110”报警
B．立即给在外地出差的爸爸打电话
C．马上到门口把自己家的电路总开关断开
D．赶紧用水把火浇灭
【考点】安全用电原则．
【专题】电与热、生活用电．
【分析】家庭电路中电流过大的原因：短路或电路中总功率过大．
当电路中出现触电事故或发生火灾时，首先要切断电源．
【解答】解：A、打电话报警，等到消防队到来需要一定的时间，来不及，打电话不是首先采取的措施．不符合题意；
B、给出差在外的爸爸打电话，爸爸在外地解决不了火灾的问题．不符合题意；
C、马上切断自己家的总开关，使电路处于断开状态，电路中没有电流，不会再产生电热，从根本上消灭火灾．符合题意；
D、自来水是导体，用电出现火灾时用水来救火，可能会出现触电事故．不符合题意．
故选C．
【点评】电给人们的生活带来很多的方便，不懂安全用电常识，也会给人们带来很大的麻烦，所以一定掌握安全用电常识．
2．下列做法中符合安全用电的是（ ）
A．换用较粗的保险丝更保险
B．使用测电笔时，只要接触测电笔上的金属体就行
C．可以在家庭电路的零线上晾晒衣服
D．家用电器的金属外壳要接地线
【考点】安全用电原则．
【专题】应用题；压轴题．
【分析】安全用电常识包括：
（1）不靠近高压带电体（室外、高压线、变压器旁），不接触低压带电体；?
（2）不用湿手扳开关，插入或拔出插头；
（3）发现有人触电，要立即断开电源再救人或用干燥的木棒使人与带电体脱离；发现用电器着火了，要立即断开电源再想法灭火；
（4）禁止用铜丝代替保险丝，禁止用橡皮胶代替电工绝缘胶布；?
【解答】解：A、更粗的保险丝，在电路中电流较大时，不能及时熔断，起不到保护电路的作用．不合题意．
B、使用测电笔时，笔上的金属体要接触导体，同时手指还要接触笔尾金属体．不合题意．
C、湿衣服是导体，当把湿衣服晾在电线上时，不管是火线还是零线．一旦漏电，人接触衣服时会发生触电事故．不合题意．
D、将家用电器的金属外壳接地，当用电器漏电时，电流就通过地线，流入大地，防止触电事故的发生．符合题意．
故选D．
【点评】本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、积累，加强安全意识，不能违反．
3．发现有人触电后，应采取的正确措施是（ ）
A．赶快把触电人拉离电源
B．赶快去喊电工来处理
C．赶快用剪刀剪断电源线
D．赶快用绝缘物体使人脱离电线
【考点】触电危害及常见的触电类型与预防．
【专题】应用题．
【分析】发现有人触电后，采取的措施不能让自己直接或间接再接触火线．以防止自己再触电．
【解答】解：当发现有人触电时，应该立即采取的 ( http: / / www.21cnjy.com )措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，否则自己也会触电；也不可以喊人来处理，因为触电现象是较短时间内发生的事；更不能用剪刀割断导线，剪刀是导体，自己也会触电，故A、B、C不正确．
故选D．
【点评】本题主要考查学生对安全用电知识、触电的应急措施的了解与掌握，加强用电安全意识，学会自我保护．
4．关于家庭电路的下列说法中正确的是（ ）
A．家庭电路的电压是380V
B．家庭电路中的用电器都是串联的
C．用湿手搬动电路中的开关是安全的
D．保险丝熔断可能是电路的总功率过大造成的
【考点】电功率与安全用电．
【分析】安全用电的原则是：不接触低压带电体、不靠近高压带电体．水是导体．
家庭电路中用电器和用电器之间是并联的．我国家庭照明电路的电压是220V．
【解答】解：A、我国家庭照明电路的电压是220V；
B、家用电器之间是并联的，才能保证用电器正常工作；
C、水是导体，当用湿手搬动电路中的开关时易发生触电；
D、保险丝熔断可能是电路的总功率过大或出现了短路故障造成的．
故选D．
【点评】此题考查了有关安全用电原则、家庭电路电压和连接的有关知识，一定要学以致用．
5．下列说法中正确的是（ ）
A．家庭电路中的熔丝熔断，一定是发生了短路
B．有金属外壳的家用电器，一定要插在三孔插座上
C．家用电能表上的示数显示了家庭用电的总功率
D．电扇工作时，消耗的电能全部转化为机械能
【考点】家庭电路电流过大的原因；能量转化的现象；安全用电原则．
【专题】应用题．
【分析】熔丝熔断是因为电路中电流过大，电流过大的原因有两个：短路、电路总功率变大．
有金属外壳的用电器使用三脚插头，当插入三孔插座时，能使金属外壳接地，防止漏电时发生触电事故．
电能表测量是家庭电路消耗电能的多少．
电扇工作是消耗电能，大部分的电能转化为机械能，还有一部分转化为内能．
【解答】解：A、根据I=，家庭电路电压一定，电路中总功率过大，会造成电流过大；短路时电阻几乎为零，根据I=，家庭电路电压一定，电阻很小，也会造成电流过大．熔丝在电流过大时，能自动切断电源，起到保护作用．不符合题意．
B、如果金属外壳的用电器 ( http: / / www.21cnjy.com )不接地时，金属外壳的用电器漏电时，当人接触，会发生触电事故．防止触电事故的发生，金属外壳的用电器一定使用三脚插头插入三孔插座．符合题意．
C、电能表是测量消耗电能多少的仪器．不符合题意．
D、电流流过导体时都要发热，消耗电能的 ( http: / / www.21cnjy.com )时候一定有电能转化为一部分的内能．电扇工作时，电动机转动，电能又转化为机械能．所以，电扇工作时，电能转化为机械能和内能．不符合题意．
故选B．
【点评】掌握家庭电路中各元件的作用和安全用电原则，在使用过程中，电给人类提供了方便，更要注意使用的安全性．
6．电能表可用来直接测量家庭电路中的（ ）
A．电压 B．电流 C．电功率 D．电功
【考点】电能表参数的理解与电能的求法．
【专题】电能和电功率．
【分析】电能表是用来测量消耗电能多少的仪器或者说是测量电流做功多少的仪器．
【解答】解：
A．测量电压的工具是电压表，故A错误；
B．测量电流的工具是电流表，故B错误；
C．电功率是表示单位时间内电流做功的多少，没有直接的测量工具，故C错误；
D．电能表是用来测量用电器在单位时间内所做的功，即电功，故D正确．
故选D．
【点评】本题考查了电能表的作用，关键是考查我们对电能表有关知识的了解，是一道基础题目．
7．如图所示，某家庭电路中安装了准备接大功率用电器的插座，为确保安全，专门配了保险盒．在下面四种电路中，最理想的是．（ ）
A． B． C． D．
【考点】家庭电路的连接．
【分析】根据插座的正确接法分析．插座的接线方法是要求“左零右火”，保险丝应串联在火线上．
【解答】解：接大功率的用电器的插座的火 ( http: / / www.21cnjy.com )线上应串联保险丝，且插座的接法是“左零右火”，B将保险丝接在零线上，不能及时切断火线；C同时接两根保险丝，不能保证一定是火线上的保险丝在关键时刻熔断；D将保险丝接在干路中，会受其他用电器的影响．所以只能A是正确的．
故选A．
【点评】本题考查了保险丝与插座的接 ( http: / / www.21cnjy.com )法．只能在插座的火线上串联保险丝，若在零线上串联的话，当保险丝烧坏时，用电器还与火线相通的，可能会造成触电．
二．填空题
8．当家庭电路上发生 短路 现象或连入的 ( http: / / www.21cnjy.com )用电器 总功率过大 时，会使电路中的电流过大，引起导线过热而发生危险，为防止这一现象，应在干路上安装 保险丝 ．
【考点】家庭电路电流过大的原因．
【专题】应用题．
【分析】根据I=，家庭电路电压为220V一定，电阻越小，电流越大，所以短路是电流过大的原因．
根据I=，家庭电路电压为220V一定，总功率越大，总电流越大，所以总功率过大是电流过大的原因．
当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用．
【解答】解：电路中的电流过大的原因有：（1）电路中发生短路故障；（2）电路中用电器的总功率过大，造成干路电流过大．
保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用．
故答案为：短路、总功率过大、保险丝．
【点评】此题考查了家庭电路中电流过大的原因以及保险丝的作用，要注意运用．
9．家庭电路中的各用电器都是 并 联接入电路中的，而控制用电器的开关应与用电器 串 联．
【考点】家庭电路的连接．
【专题】应用题；电与热、生活用电．
【分析】（1）家用电器能独立工作，互不影响，在电路中是并联的；
（2）开关与控制的用电器要相互影响，它们是串联的．
【解答】解：（1）由于家用电器是互不影响的，所以各个用电器是并联吧；
（2）开关应与所控制的用电器串联，起到控制作用．
故答案为：并；串．
【点评】知道各用电器不能独立工作相互影响是串联，能独立工作互不影响的是并联连接方式．
10．三孔插座比两孔插座多的那个孔是 ( http: / / www.21cnjy.com )跟 地线 相连的，用电器的三脚插头插在三孔插座里，不仅把用电部分接入了电路，还把用电器的 金属外壳 与 地线 连接起来．
【考点】插座的构造与工作方式；安全用电原则．
【专题】应用题．
【分析】家用电器的三脚插头中有两个脚接 ( http: / / www.21cnjy.com )用电部分，另一个较长的脚跟用电器的金属外壳连接，三脚插头与三孔插座相连接时，把有金属外壳的用电器的外壳与地线相接；因用电器漏电时，会使外壳带电，若接上地线，电流就通过地线，流入大地，以防止触电事故的发生．
【解答】解：家用电器的三脚插头 ( http: / / www.21cnjy.com )中有两个脚接用电部分，另一个较长的脚跟用电器的金属外壳连接；用电器的三脚插头插在与三脚插头对应的三孔插座中，不仅两个孔分别接火线和零线使用电部分接入了电路，另一个孔还把用电器的金属外壳与地线相连接．
故答案为：地线；金属外壳；地线．
【点评】本题从另一角度考查三线插头中地线的作用，从而加强安全用电的意识．
11．一位同学家里在上月底抄表时，电能 ( http: / / www.21cnjy.com )表的读数是，若他家里有40W的电灯6盏，70W的电视机一台，若平均每天都使用4小时，本月共30天，则本月底抄表时电能表的示数应为 95959 ．若每度电费是0.65元，则这个月应付电费 24.18 元．
【考点】电能表参数的理解与电能的求法．
【专题】电能和电功率．
【分析】（1）电路的总功率等于各用电器功率之和，根据W=Pt求出本月消耗的电能；
（2）电能表的读数：最后一位是小数，单位是kW h；月末的读数是月初读数和本月消耗电能的和，进一步求出这个月应付的电费．
【解答】解：该同学家用电器的总功率：
P=40W×6+70W=310W=0.31kW，
由P=可得，他家一个月消耗的电能：
W=Pt=0.31kW×4h×30=37.2kW h=37.2度，
月末电能表读数：
W′=9558.7kW h+37.2kW h=9595.9kW h，即此时电能表的读数为95959；
这个月应付电费：
37.2度×0.65元/度=24.18元．
故答案为：95959；24.18．
【点评】在计算家用电器消耗的电能时，一般功率的单位用kW，时间的单位用h，得到电能的单位是kW h，也就是“度”．
12．高压触电有两类，一类是高压 电弧 触电；另一类是 跨步电压 触电．
【考点】触电危害及常见的触电类型与预防．
【专题】电与热、生活用电．
【分析】触电分为两大类：家庭电路中的触电和高压触电．
【解答】解：家庭电路中的触电，都是人体直接或间接与火线接触造成的；高压触电有两种：电弧触电和跨步电压触电．
故答案为：电弧；跨步电压．
【点评】对人体的安全电压为不高于36V，火线上的电压对人体是不安全的，故要不接触低压带电体，不靠近高压带电体．
13．经验证明：只有 不高于36V 的电压 ( http: / / www.21cnjy.com )对人体是安全的．家庭电路的电压是 220 V，动力电路的电压是 380 V，这些电压作用于人体会发生触电伤亡事故．
【考点】电压．
【专题】应用题；电压和电阻．
【分析】本题依据对生活中常见电压值的了解写出答案．
【解答】解：对人体安全的电压是不高于36V；家庭电路的电压是220V；动力电路中的电压为380V．
故答案为：不高于36V，220，380．
【点评】本题的解题关键是熟记：动力电路中的电压为380V，家庭电路的电压是220V，安全电压是指不高于36V的电压．
14．如图所示，图甲试电笔的 ( http: / / www.21cnjy.com )笔尖A应该是 导体 （选填“导体或”“绝缘体”）．在图乙和图丙中，正确使用试电笔的是图 丙 ，当用它插入插座的左孔时氖管不亮，插入右孔时氖管发光，则说明火线在插座 右 孔．
【考点】测电笔的使用；家庭电路工作电压、零线火线的辨别方法．
【分析】本题抓住测电笔的用途．导体和绝 ( http: / / www.21cnjy.com )缘体．容易导电的物体是导体，不容易导电的物体是绝缘体；测电笔的使用方法．使用测电笔时，手要接触测电笔尾部的金属体．笔尖接触电线．
【解答】解：测电笔的用途：辨别火线和零 ( http: / / www.21cnjy.com )线．容易导电的物体是导体，不容易导电的物体是绝缘体．笔尖属于导体．测电笔的使用方法：使用测电笔时，手要接触测电笔尾部的金属体．笔尖接触电线，氖管发光表明接触的是火线，不发光是零线．在图乙和图丙中，正确使用试电笔的是图丙，当用它插入右孔时氖管发光，则说明火线在插座右孔．
故答案为：导体；丙；右．
【点评】本题考查了测电笔用途、使用方法．
15．一只标有“220V 5A“的电能表接在家庭电路中，当电路中通过的电流是3安时，电路中消耗的电功率是 660 瓦．
【考点】电功率的计算．
【专题】电能和电功率．
【分析】根据P=UI计算电路中消耗电功率即可．
【解答】解：
家庭电路中电压为220V，由题电路中电流为3A，
所以电路中消耗电功率：P=UI=220V×3A=660W．
故答案为：660．
【点评】本题考查电功率的计算，属于一道基础题．注意理解电能表上“5A”的含义：即允许通过的最大电流．
16．甲灯标着“220V 60W”，乙灯标着“110V 100W”，丙灯标着“36V 40W”．则：
（1）正常工作时通过灯丝电流强度最大的是 丙 灯，
（2）正常工作时灯丝电阻最大的是 甲 灯
（3）正常工作时灯泡最亮的是 乙 灯．
【考点】电功率与电压、电流的关系；欧姆定律的变形公式；实际功率．
【专题】欧姆定律；电能和电功率．
【分析】已知灯泡的额定电压和额定功率，根 ( http: / / www.21cnjy.com )据I=求出各自正常工作时的电流，即可判断各自正常工作时通过灯丝的最大电流；根据R=求出各灯泡的电阻，即可判断出各自正常工作时灯丝的最大电阻；灯泡的亮暗取决于灯泡的实际功率的大小．
【解答】解：（1）甲灯的规格“220V 60W”；
正常工作时的电流：I甲==≈0.27A，正常工作时的电阻：R甲==≈807Ω；
乙灯的规格“110V 100W”；
正常工作时的电流：I乙==≈0.91A，正常工作时的电阻：R乙===121Ω；
丙灯的规格“36V 40W”；
正常工作时的电流：I丙==≈1.11A，正常工作时的电阻：R丙===32.4Ω；
所以各自正常工作时通过灯丝电流强度最大的是：丙灯；灯丝电阻最大的是：甲灯．
（2）灯泡的亮暗取决于灯泡的实际功率的大小，各自正常工作时的电功率为额定功率，乙灯的额定功率最大，所以最亮．
故答案为：（1）丙；（2）甲；（3）乙．
【点评】本题考查了灯泡亮度与实际功率的关系， ( http: / / www.21cnjy.com )电功率与电压、电流、电阻之间的关系，在比较、计算电功率时，我们常用的公式有P=UI，P=I2R和P=，这三个公式一定要掌握，要做到灵活运用．
三．作图题
17．如图所示，A、B为保险盒，C为开关，D为螺丝口灯泡，E为接大功率用电器的三孔插座．请把这些元件接入家庭电路中．
【考点】家庭电路的连接．
【专题】作图题．
【分析】先将电源连接完整，注意保险丝保险火线，然后分析家庭的电路各元件的连接方式，最后根据家庭电路的正确连接方法将各元件接入电路中．
【解答】解：让保险丝串联在火线中，连 ( http: / / www.21cnjy.com )接好零线，开关与灯泡串联，并且开关与火线相连，灯泡的螺口处与零线相连，三孔插座左孔与零线相连，右孔与保险丝串联后与火线相连，中间接地线．如图所示：
【点评】知道开关与控制的用电器串联连接 ( http: / / www.21cnjy.com )，知道开关与电源的火线连接，知道插座的正确接线方法，会将保险丝按要求接入电路，知道家庭电路的正确连接方法．
四．计算题（第18题6分，第19题9分，共15分）
18．对于一只标有“PZ 220﹣25”的白炽灯，求：
（1）灯泡正常工作时的电阻；
（2）1kW h的电能可供它正常工作的时间；
（3）现在接在180V的电压时的功率是多少？
【考点】电功率的计算．
【专题】应用题；电能和电功率．
【分析】（1）白炽正常工作时的功率和额定功率相等，根据P=求出电阻；
（2）根据P=求出1kW h的电能可供它正常工作的时间；
（3）根据P=求出在180V的电压时的功率．
【解答】解：（1）由P=可得，白炽正常工作时的电阻：
R===1936Ω；
（2）由P=可得，1kW h的电能可供它正常工作的时间：
t===40h；
（3）白炽灯在180V的电压时的功率：
P实==≈16.7W．
答：（1）灯泡正常工作时的电阻为1936Ω；
（2）1kW h的电能可供它正常工作40h；
（3）现在接在180V的电压时的功率是16.7W．
【点评】本题考查了电功率公式的灵活运用，一般情况下灯泡的电阻会随两端的电压发生变化，但在本题中认为灯泡的电阻不变．
19．有一只家用电水壶，发热管的电阻为48.4欧姆，则：
（1）它正常工作时的电流是多少？
（2）它的额定功率是多少？
（3）用它烧水时，能在15min内将一壶水烧开，若每kw．h的电费是0.6元，用它烧开一壶水，需用多少电费？
【考点】电功率的计算；电功的计算．
【专题】计算题．
【分析】（1）已知家庭电路的电压为220V和发热管的电阻，根据欧姆定律求出它正常工作时的电流；
（2）根据P=求出它的额定功率；
（3）根据W=Pt求出15min内消耗的电能，进一步求出需要的电费．
【解答】解：（1）正常工作时的电流：
I==≈4.5A；
（2）它的额定功率：
P===1000W．
（3）15min内消耗的电能：
W=Pt=1KW×h=0.25KW h，
需用的电费：
0.25KW h/元×0.6元=0.15元．
答：（1）它正常工作时的电流约是4.5A；
（2）它的额定功率是1000W；
（3）用它烧开一壶水，需用0.15元的电费．
【点评】本题考查了欧姆定律、电功率、电功的计算，关键是知道家庭电路的电压为220V和公式的灵活运用，还要注意单位的换算．
五．综合能力应用
20．白炽灯是人们常用的照明用具，如图所示．根据你对白炽灯的了解，请提出两个与物理知识有关的问题，并针对提出的问题作出简要回答．
例如：
问题：白炽灯的灯丝用久了为什么会变细？
简答：在高温状态下工作灯丝升华造成的．
（1）问题： 铁螺扣套为什么有花纹？
简答： 为了增大灯口螺套和灯头之间的摩擦
（2）问题： 白炽灯的工作原理是什么？
简答： 白炽灯是利用电流的热效应工作的 ．
【考点】增大或减小摩擦的方法；电流的热效应、化学效应和磁效应．
【专题】答案开放型．
【分析】根据电灯提出相关的物理问题，灯泡 ( http: / / www.21cnjy.com )为什么是玻璃的？白炽灯的铭牌参数是什么含义？铁螺扣套为什么有花纹？白炽灯的工作原理是什么？灯泡用久了为什么会变黑？不同问题不同的解释．
【解答】解：（1）灯泡为什么是玻璃的？玻璃是绝缘体还是热的不良导体．
（2）铁螺扣套为什么有花纹？为了增大灯口螺套和灯头之间的摩擦．
（3）白炽灯的工作原理是什么？白炽灯是利用电流的热效应工作的．
（4）灯泡用久了为什么会变黑？钨丝高温升华又凝华．
答案不唯一．
故答案为：（1）铁螺扣套为什么有花纹？为了增大灯口螺套和灯头之间的摩擦．
（2）白炽灯的工作原理是什么？白炽灯是利用电流的热效应工作的．
【点评】观察生活一些工具上包含的物理知识，钳子、灯泡、跷跷板、起子、自行车等等．
一．选择题
1．小苏家住在多年前建造的老房子里，家里 ( http: / / www.21cnjy.com )的电线绝缘层严重老化．有一天，妈妈在用电饭煲做饭、用电炒锅炒菜时，小苏突然发现厨房里的导线冒烟了，他首先应该采取的措施是（ ）
A．立即拨打“110”报警
B．立即给在外地出差的爸爸打电话
C．马上到门口把自己家的电路总开关断开
D．赶紧用水把火浇灭
2．下列做法中符合安全用电的是（ ）
A．换用较粗的保险丝更保险
B．使用测电笔时，只要接触测电笔上的金属体就行
C．可以在家庭电路的零线上晾晒衣服
D．家用电器的金属外壳要接地线
3．发现有人触电后，应采取的正确措施是（ ）
A．赶快把触电人拉离电源
B．赶快去喊电工来处理
C．赶快用剪刀剪断电源线
D．赶快用绝缘物体使人脱离电线
4．关于家庭电路的下列说法中正确的是（ ）
A．家庭电路的电压是380V
B．家庭电路中的用电器都是串联的
C．用湿手搬动电路中的开关是安全的
D．保险丝熔断可能是电路的总功率过大造成的
5．下列说法中正确的是（ ）
A．家庭电路中的熔丝熔断，一定是发生了短路
B．有金属外壳的家用电器，一定要插在三孔插座上
C．家用电能表上的示数显示了家庭用电的总功率
D．电扇工作时，消耗的电能全部转化为机械能
6．电能表可用来直接测量家庭电路中的（ ）
A．电压 B．电流 C．电功率 D．电功
7．如图所示，某家庭电路中安装了准备接大功率用电器的插座，为确保安全，专门配了保险盒．在下面四种电路中，最理想的是．（ ）
A． B． C． D．
二．填空题
8．当家庭电路上发生 现象或连入 ( http: / / www.21cnjy.com )的用电器 时，会使电路中的电流过大，引起导线过热而发生危险，为防止这一现象，应在干路上安装 ．
9．家庭电路中的各用电器都是 联接入电路中的，而控制用电器的开关应与用电器 联．
10．三孔插座比两孔插座多的那个孔是跟 ( http: / / www.21cnjy.com ) 相连的，用电器的三脚插头插在三孔插座里，不仅把用电部分接入了电路，还把用电器的 与 连接起来．
11．一位同学家里在上月底 ( http: / / www.21cnjy.com )抄表时，电能表的读数是，若他家里有40W的电灯6盏，70W的电视机一台，若平均每天都使用4小时，本月共30天，则本月底抄表时电能表的示数应为 ．若每度电费是0.65元，则这个月应付电费 元．
12．高压触电有两类，一类是高压 触电；另一类是 触电．
13．经验证明：只有 的电压 ( http: / / www.21cnjy.com )对人体是安全的．家庭电路的电压是 V，动力电路的电压是 V，这些电压作用于人体会发生触电伤亡事故．
14．如图所示，图甲试电笔的笔尖A ( http: / / www.21cnjy.com )应该是 （选填“导体或”“绝缘体”）．在图乙和图丙中，正确使用试电笔的是图 ，当用它插入插座的左孔时氖管不亮，插入右孔时氖管发光，则说明火线在插座 孔．
15．一只标有“220V 5A“的电能表接在家庭电路中，当电路中通过的电流是3安时，电路中消耗的电功率是 瓦．
16．甲灯标着“220V 60W”，乙灯标着“110V 100W”，丙灯标着“36V 40W”．则：
（1）正常工作时通过灯丝电流强度最大的是 灯，
（2）正常工作时灯丝电阻最大的是 灯
（3）正常工作时灯泡最亮的是 灯．
三．作图题
17．如图所示，A、B为保险盒，C为开关，D为螺丝口灯泡，E为接大功率用电器的三孔插座．请把这些元件接入家庭电路中．
四．计算题（第18题6分，第19题9分，共15分）
18．对于一只标有“PZ 220﹣25”的白炽灯，求：
（1）灯泡正常工作时的电阻；
（2）1kW h的电能可供它正常工作的时间；
（3）现在接在180V的电压时的功率是多少？
19．有一只家用电水壶，发热管的电阻为48.4欧姆，则：
（1）它正常工作时的电流是多少？
（2）它的额定功率是多少？
（3）用它烧水时，能在15min内将一壶水烧开，若每kw．h的电费是0.6元，用它烧开一壶水，需用多少电费？
五．综合能力应用
20．白炽灯是人们常用的照明用具，如图所示．根据你对白炽灯的了解，请提出两个与物理知识有关的问题，并针对提出的问题作出简要回答．
例如：
问题：白炽灯的灯丝用久了为什么会变细？
简答：在高温状态下工作灯丝升华造成的．
（1）问题：
简答：
（2）问题：
简答： ．
沪粤版九年级下册《第18章 家庭电路与安全用电》2015年单元测试卷（广东省惠州市惠东县港口中学）
参考答案与试题解析
一．选择题
1．小苏家住在多年前建造的老房子里 ( http: / / www.21cnjy.com )，家里的电线绝缘层严重老化．有一天，妈妈在用电饭煲做饭、用电炒锅炒菜时，小苏突然发现厨房里的导线冒烟了，他首先应该采取的措施是（ ）
A．立即拨打“110”报警
B．立即给在外地出差的爸爸打电话
C．马上到门口把自己家的电路总开关断开
D．赶紧用水把火浇灭
【考点】安全用电原则．
【专题】电与热、生活用电．
【分析】家庭电路中电流过大的原因：短路或电路中总功率过大．
当电路中出现触电事故或发生火灾时，首先要切断电源．
【解答】解：A、打电话报警，等到消防队到来需要一定的时间，来不及，打电话不是首先采取的措施．不符合题意；
B、给出差在外的爸爸打电话，爸爸在外地解决不了火灾的问题．不符合题意；
C、马上切断自己家的总开关，使电路处于断开状态，电路中没有电流，不会再产生电热，从根本上消灭火灾．符合题意；
D、自来水是导体，用电出现火灾时用水来救火，可能会出现触电事故．不符合题意．
故选C．
【点评】电给人们的生活带来很多的方便，不懂安全用电常识，也会给人们带来很大的麻烦，所以一定掌握安全用电常识．
2．下列做法中符合安全用电的是（ ）
A．换用较粗的保险丝更保险
B．使用测电笔时，只要接触测电笔上的金属体就行
C．可以在家庭电路的零线上晾晒衣服
D．家用电器的金属外壳要接地线
【考点】安全用电原则．
【专题】应用题；压轴题．
【分析】安全用电常识包括：
（1）不靠近高压带电体（室外、高压线、变压器旁），不接触低压带电体；?
（2）不用湿手扳开关，插入或拔出插头；
（3）发现有人触电，要立即断开电源再救人或用干燥的木棒使人与带电体脱离；发现用电器着火了，要立即断开电源再想法灭火；
（4）禁止用铜丝代替保险丝，禁止用橡皮胶代替电工绝缘胶布；?
【解答】解：A、更粗的保险丝，在电路中电流较大时，不能及时熔断，起不到保护电路的作用．不合题意．
B、使用测电笔时，笔上的金属体要接触导体，同时手指还要接触笔尾金属体．不合题意．
C、湿衣服是导体，当把湿衣服晾在电线上时，不管是火线还是零线．一旦漏电，人接触衣服时会发生触电事故．不合题意．
D、将家用电器的金属外壳接地，当用电器漏电时，电流就通过地线，流入大地，防止触电事故的发生．符合题意．
故选D．
【点评】本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、积累，加强安全意识，不能违反．
3．发现有人触电后，应采取的正确措施是（ ）
A．赶快把触电人拉离电源
B．赶快去喊电工来处理
C．赶快用剪刀剪断电源线
D．赶快用绝缘物体使人脱离电线
【考点】触电危害及常见的触电类型与预防．
【专题】应用题．
【分析】发现有人触电后，采取的措施不能让自己直接或间接再接触火线．以防止自己再触电．
【解答】解：当发现有人触电时，应该立即采取的 ( http: / / www.21cnjy.com )措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，否则自己也会触电；也不可以喊人来处理，因为触电现象是较短时间内发生的事；更不能用剪刀割断导线，剪刀是导体，自己也会触电，故A、B、C不正确．
故选D．
【点评】本题主要考查学生对安全用电知识、触电的应急措施的了解与掌握，加强用电安全意识，学会自我保护．
4．关于家庭电路的下列说法中正确的是（ ）
A．家庭电路的电压是380V
B．家庭电路中的用电器都是串联的
C．用湿手搬动电路中的开关是安全的
D．保险丝熔断可能是电路的总功率过大造成的
【考点】电功率与安全用电．
【分析】安全用电的原则是：不接触低压带电体、不靠近高压带电体．水是导体．
家庭电路中用电器和用电器之间是并联的．我国家庭照明电路的电压是220V．
【解答】解：A、我国家庭照明电路的电压是220V；
B、家用电器之间是并联的，才能保证用电器正常工作；
C、水是导体，当用湿手搬动电路中的开关时易发生触电；
D、保险丝熔断可能是电路的总功率过大或出现了短路故障造成的．
故选D．
【点评】此题考查了有关安全用电原则、家庭电路电压和连接的有关知识，一定要学以致用．
5．下列说法中正确的是（ ）
A．家庭电路中的熔丝熔断，一定是发生了短路
B．有金属外壳的家用电器，一定要插在三孔插座上
C．家用电能表上的示数显示了家庭用电的总功率
D．电扇工作时，消耗的电能全部转化为机械能
【考点】家庭电路电流过大的原因；能量转化的现象；安全用电原则．
【专题】应用题．
【分析】熔丝熔断是因为电路中电流过大，电流过大的原因有两个：短路、电路总功率变大．
有金属外壳的用电器使用三脚插头，当插入三孔插座时，能使金属外壳接地，防止漏电时发生触电事故．
电能表测量是家庭电路消耗电能的多少．
电扇工作是消耗电能，大部分的电能转化为机械能，还有一部分转化为内能．
【解答】解：A、根据I=，家庭电路电压一定，电路中总功率过大，会造成电流过大；短路时电阻几乎为零，根据I=，家庭电路电压一定，电阻很小，也会造成电流过大．熔丝在电流过大时，能自动切断电源，起到保护作用．不符合题意．
B、如果金属外壳的用电器 ( http: / / www.21cnjy.com )不接地时，金属外壳的用电器漏电时，当人接触，会发生触电事故．防止触电事故的发生，金属外壳的用电器一定使用三脚插头插入三孔插座．符合题意．
C、电能表是测量消耗电能多少的仪器．不符合题意．
D、电流流过导体时都要发热，消耗电能的 ( http: / / www.21cnjy.com )时候一定有电能转化为一部分的内能．电扇工作时，电动机转动，电能又转化为机械能．所以，电扇工作时，电能转化为机械能和内能．不符合题意．
故选B．
【点评】掌握家庭电路中各元件的作用和安全用电原则，在使用过程中，电给人类提供了方便，更要注意使用的安全性．
6．电能表可用来直接测量家庭电路中的（ ）
A．电压 B．电流 C．电功率 D．电功
【考点】电能表参数的理解与电能的求法．
【专题】电能和电功率．
【分析】电能表是用来测量消耗电能多少的仪器或者说是测量电流做功多少的仪器．
【解答】解：
A．测量电压的工具是电压表，故A错误；
B．测量电流的工具是电流表，故B错误；
C．电功率是表示单位时间内电流做功的多少，没有直接的测量工具，故C错误；
D．电能表是用来测量用电器在单位时间内所做的功，即电功，故D正确．
故选D．
【点评】本题考查了电能表的作用，关键是考查我们对电能表有关知识的了解，是一道基础题目．
7．如图所示，某家庭电路中安装了准备接大功率用电器的插座，为确保安全，专门配了保险盒．在下面四种电路中，最理想的是．（ ）
A． B． C． D．
【考点】家庭电路的连接．
【分析】根据插座的正确接法分析．插座的接线方法是要求“左零右火”，保险丝应串联在火线上．
【解答】解：接大功率的用电器的插座的火 ( http: / / www.21cnjy.com )线上应串联保险丝，且插座的接法是“左零右火”，B将保险丝接在零线上，不能及时切断火线；C同时接两根保险丝，不能保证一定是火线上的保险丝在关键时刻熔断；D将保险丝接在干路中，会受其他用电器的影响．所以只能A是正确的．
故选A．
【点评】本题考查了保险丝与插座的接 ( http: / / www.21cnjy.com )法．只能在插座的火线上串联保险丝，若在零线上串联的话，当保险丝烧坏时，用电器还与火线相通的，可能会造成触电．
二．填空题
8．当家庭电路上发生 短路 现象或连入的 ( http: / / www.21cnjy.com )用电器 总功率过大 时，会使电路中的电流过大，引起导线过热而发生危险，为防止这一现象，应在干路上安装 保险丝 ．
【考点】家庭电路电流过大的原因．
【专题】应用题．
【分析】根据I=，家庭电路电压为220V一定，电阻越小，电流越大，所以短路是电流过大的原因．
根据I=，家庭电路电压为220V一定，总功率越大，总电流越大，所以总功率过大是电流过大的原因．
当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用．
【解答】解：电路中的电流过大的原因有：（1）电路中发生短路故障；（2）电路中用电器的总功率过大，造成干路电流过大．
保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用．
故答案为：短路、总功率过大、保险丝．
【点评】此题考查了家庭电路中电流过大的原因以及保险丝的作用，要注意运用．
9．家庭电路中的各用电器都是 并 联接入电路中的，而控制用电器的开关应与用电器 串 联．
【考点】家庭电路的连接．
【专题】应用题；电与热、生活用电．
【分析】（1）家用电器能独立工作，互不影响，在电路中是并联的；
（2）开关与控制的用电器要相互影响，它们是串联的．
【解答】解：（1）由于家用电器是互不影响的，所以各个用电器是并联吧；
（2）开关应与所控制的用电器串联，起到控制作用．
故答案为：并；串．
【点评】知道各用电器不能独立工作相互影响是串联，能独立工作互不影响的是并联连接方式．
10．三孔插座比两孔插座多的那个孔是 ( http: / / www.21cnjy.com )跟 地线 相连的，用电器的三脚插头插在三孔插座里，不仅把用电部分接入了电路，还把用电器的 金属外壳 与 地线 连接起来．
【考点】插座的构造与工作方式；安全用电原则．
【专题】应用题．
【分析】家用电器的三脚插头中有两个脚接 ( http: / / www.21cnjy.com )用电部分，另一个较长的脚跟用电器的金属外壳连接，三脚插头与三孔插座相连接时，把有金属外壳的用电器的外壳与地线相接；因用电器漏电时，会使外壳带电，若接上地线，电流就通过地线，流入大地，以防止触电事故的发生．
【解答】解：家用电器的三脚插头 ( http: / / www.21cnjy.com )中有两个脚接用电部分，另一个较长的脚跟用电器的金属外壳连接；用电器的三脚插头插在与三脚插头对应的三孔插座中，不仅两个孔分别接火线和零线使用电部分接入了电路，另一个孔还把用电器的金属外壳与地线相连接．
故答案为：地线；金属外壳；地线．
【点评】本题从另一角度考查三线插头中地线的作用，从而加强安全用电的意识．
11．一位同学家里在上月底抄表时，电能 ( http: / / www.21cnjy.com )表的读数是，若他家里有40W的电灯6盏，70W的电视机一台，若平均每天都使用4小时，本月共30天，则本月底抄表时电能表的示数应为 95959 ．若每度电费是0.65元，则这个月应付电费 24.18 元．
【考点】电能表参数的理解与电能的求法．
【专题】电能和电功率．
【分析】（1）电路的总功率等于各用电器功率之和，根据W=Pt求出本月消耗的电能；
（2）电能表的读数：最后一位是小数，单位是kW h；月末的读数是月初读数和本月消耗电能的和，进一步求出这个月应付的电费．
【解答】解：该同学家用电器的总功率：
P=40W×6+70W=310W=0.31kW，
由P=可得，他家一个月消耗的电能：
W=Pt=0.31kW×4h×30=37.2kW h=37.2度，
月末电能表读数：
W′=9558.7kW h+37.2kW h=9595.9kW h，即此时电能表的读数为95959；
这个月应付电费：
37.2度×0.65元/度=24.18元．
故答案为：95959；24.18．
【点评】在计算家用电器消耗的电能时，一般功率的单位用kW，时间的单位用h，得到电能的单位是kW h，也就是“度”．
12．高压触电有两类，一类是高压 电弧 触电；另一类是 跨步电压 触电．
【考点】触电危害及常见的触电类型与预防．
【专题】电与热、生活用电．
【分析】触电分为两大类：家庭电路中的触电和高压触电．
【解答】解：家庭电路中的触电，都是人体直接或间接与火线接触造成的；高压触电有两种：电弧触电和跨步电压触电．
故答案为：电弧；跨步电压．
【点评】对人体的安全电压为不高于36V，火线上的电压对人体是不安全的，故要不接触低压带电体，不靠近高压带电体．
13．经验证明：只有 不高于36V 的电压 ( http: / / www.21cnjy.com )对人体是安全的．家庭电路的电压是 220 V，动力电路的电压是 380 V，这些电压作用于人体会发生触电伤亡事故．
【考点】电压．
【专题】应用题；电压和电阻．
【分析】本题依据对生活中常见电压值的了解写出答案．
【解答】解：对人体安全的电压是不高于36V；家庭电路的电压是220V；动力电路中的电压为380V．
故答案为：不高于36V，220，380．
【点评】本题的解题关键是熟记：动力电路中的电压为380V，家庭电路的电压是220V，安全电压是指不高于36V的电压．
14．如图所示，图甲试电笔的 ( http: / / www.21cnjy.com )笔尖A应该是 导体 （选填“导体或”“绝缘体”）．在图乙和图丙中，正确使用试电笔的是图 丙 ，当用它插入插座的左孔时氖管不亮，插入右孔时氖管发光，则说明火线在插座 右 孔．
【考点】测电笔的使用；家庭电路工作电压、零线火线的辨别方法．
【分析】本题抓住测电笔的用途．导体和绝 ( http: / / www.21cnjy.com )缘体．容易导电的物体是导体，不容易导电的物体是绝缘体；测电笔的使用方法．使用测电笔时，手要接触测电笔尾部的金属体．笔尖接触电线．
【解答】解：测电笔的用途：辨别火线和零 ( http: / / www.21cnjy.com )线．容易导电的物体是导体，不容易导电的物体是绝缘体．笔尖属于导体．测电笔的使用方法：使用测电笔时，手要接触测电笔尾部的金属体．笔尖接触电线，氖管发光表明接触的是火线，不发光是零线．在图乙和图丙中，正确使用试电笔的是图丙，当用它插入右孔时氖管发光，则说明火线在插座右孔．
故答案为：导体；丙；右．
【点评】本题考查了测电笔用途、使用方法．
15．一只标有“220V 5A“的电能表接在家庭电路中，当电路中通过的电流是3安时，电路中消耗的电功率是 660 瓦．
【考点】电功率的计算．
【专题】电能和电功率．
【分析】根据P=UI计算电路中消耗电功率即可．
【解答】解：
家庭电路中电压为220V，由题电路中电流为3A，
所以电路中消耗电功率：P=UI=220V×3A=660W．
故答案为：660．
【点评】本题考查电功率的计算，属于一道基础题．注意理解电能表上“5A”的含义：即允许通过的最大电流．
16．甲灯标着“220V 60W”，乙灯标着“110V 100W”，丙灯标着“36V 40W”．则：
（1）正常工作时通过灯丝电流强度最大的是 丙 灯，
（2）正常工作时灯丝电阻最大的是 甲 灯
（3）正常工作时灯泡最亮的是 乙 灯．
【考点】电功率与电压、电流的关系；欧姆定律的变形公式；实际功率．
【专题】欧姆定律；电能和电功率．
【分析】已知灯泡的额定电压和额定功率，根 ( http: / / www.21cnjy.com )据I=求出各自正常工作时的电流，即可判断各自正常工作时通过灯丝的最大电流；根据R=求出各灯泡的电阻，即可判断出各自正常工作时灯丝的最大电阻；灯泡的亮暗取决于灯泡的实际功率的大小．
【解答】解：（1）甲灯的规格“220V 60W”；
正常工作时的电流：I甲==≈0.27A，正常工作时的电阻：R甲==≈807Ω；
乙灯的规格“110V 100W”；
正常工作时的电流：I乙==≈0.91A，正常工作时的电阻：R乙===121Ω；
丙灯的规格“36V 40W”；
正常工作时的电流：I丙==≈1.11A，正常工作时的电阻：R丙===32.4Ω；
所以各自正常工作时通过灯丝电流强度最大的是：丙灯；灯丝电阻最大的是：甲灯．
（2）灯泡的亮暗取决于灯泡的实际功率的大小，各自正常工作时的电功率为额定功率，乙灯的额定功率最大，所以最亮．
故答案为：（1）丙；（2）甲；（3）乙．
【点评】本题考查了灯泡亮度与实际功率的关系， ( http: / / www.21cnjy.com )电功率与电压、电流、电阻之间的关系，在比较、计算电功率时，我们常用的公式有P=UI，P=I2R和P=，这三个公式一定要掌握，要做到灵活运用．
三．作图题
17．如图所示，A、B为保险盒，C为开关，D为螺丝口灯泡，E为接大功率用电器的三孔插座．请把这些元件接入家庭电路中．
【考点】家庭电路的连接．
【专题】作图题．
【分析】先将电源连接完整，注意保险丝保险火线，然后分析家庭的电路各元件的连接方式，最后根据家庭电路的正确连接方法将各元件接入电路中．
【解答】解：让保险丝串联在火线中，连 ( http: / / www.21cnjy.com )接好零线，开关与灯泡串联，并且开关与火线相连，灯泡的螺口处与零线相连，三孔插座左孔与零线相连，右孔与保险丝串联后与火线相连，中间接地线．如图所示：
【点评】知道开关与控制的用电器串联连接 ( http: / / www.21cnjy.com )，知道开关与电源的火线连接，知道插座的正确接线方法，会将保险丝按要求接入电路，知道家庭电路的正确连接方法．
四．计算题（第18题6分，第19题9分，共15分）
18．对于一只标有“PZ 220﹣25”的白炽灯，求：
（1）灯泡正常工作时的电阻；
（2）1kW h的电能可供它正常工作的时间；
（3）现在接在180V的电压时的功率是多少？
【考点】电功率的计算．
【专题】应用题；电能和电功率．
【分析】（1）白炽正常工作时的功率和额定功率相等，根据P=求出电阻；
（2）根据P=求出1kW h的电能可供它正常工作的时间；
（3）根据P=求出在180V的电压时的功率．
【解答】解：（1）由P=可得，白炽正常工作时的电阻：
R===1936Ω；
（2）由P=可得，1kW h的电能可供它正常工作的时间：
t===40h；
（3）白炽灯在180V的电压时的功率：
P实==≈16.7W．
答：（1）灯泡正常工作时的电阻为1936Ω；
（2）1kW h的电能可供它正常工作40h；
（3）现在接在180V的电压时的功率是16.7W．
【点评】本题考查了电功率公式的灵活运用，一般情况下灯泡的电阻会随两端的电压发生变化，但在本题中认为灯泡的电阻不变．
19．有一只家用电水壶，发热管的电阻为48.4欧姆，则：
（1）它正常工作时的电流是多少？
（2）它的额定功率是多少？
（3）用它烧水时，能在15min内将一壶水烧开，若每kw．h的电费是0.6元，用它烧开一壶水，需用多少电费？
【考点】电功率的计算；电功的计算．
【专题】计算题．
【分析】（1）已知家庭电路的电压为220V和发热管的电阻，根据欧姆定律求出它正常工作时的电流；
（2）根据P=求出它的额定功率；
（3）根据W=Pt求出15min内消耗的电能，进一步求出需要的电费．
【解答】解：（1）正常工作时的电流：
I==≈4.5A；
（2）它的额定功率：
P===1000W．
（3）15min内消耗的电能：
W=Pt=1KW×h=0.25KW h，
需用的电费：
0.25KW h/元×0.6元=0.15元．
答：（1）它正常工作时的电流约是4.5A；
（2）它的额定功率是1000W；
（3）用它烧开一壶水，需用0.15元的电费．
【点评】本题考查了欧姆定律、电功率、电功的计算，关键是知道家庭电路的电压为220V和公式的灵活运用，还要注意单位的换算．
五．综合能力应用
20．白炽灯是人们常用的照明用具，如图所示．根据你对白炽灯的了解，请提出两个与物理知识有关的问题，并针对提出的问题作出简要回答．
例如：
问题：白炽灯的灯丝用久了为什么会变细？
简答：在高温状态下工作灯丝升华造成的．
（1）问题： 铁螺扣套为什么有花纹？
简答： 为了增大灯口螺套和灯头之间的摩擦
（2）问题： 白炽灯的工作原理是什么？
简答： 白炽灯是利用电流的热效应工作的 ．
【考点】增大或减小摩擦的方法；电流的热效应、化学效应和磁效应．
【专题】答案开放型．
【分析】根据电灯提出相关的物理问题，灯泡 ( http: / / www.21cnjy.com )为什么是玻璃的？白炽灯的铭牌参数是什么含义？铁螺扣套为什么有花纹？白炽灯的工作原理是什么？灯泡用久了为什么会变黑？不同问题不同的解释．
【解答】解：（1）灯泡为什么是玻璃的？玻璃是绝缘体还是热的不良导体．
（2）铁螺扣套为什么有花纹？为了增大灯口螺套和灯头之间的摩擦．
（3）白炽灯的工作原理是什么？白炽灯是利用电流的热效应工作的．
（4）灯泡用久了为什么会变黑？钨丝高温升华又凝华．
答案不唯一．
故答案为：（1）铁螺扣套为什么有花纹？为了增大灯口螺套和灯头之间的摩擦．
（2）白炽灯的工作原理是什么？白炽灯是利用电流的热效应工作的．
【点评】观察生活一些工具上包含的物理知识，钳子、灯泡、跷跷板、起子、自行车等等．
