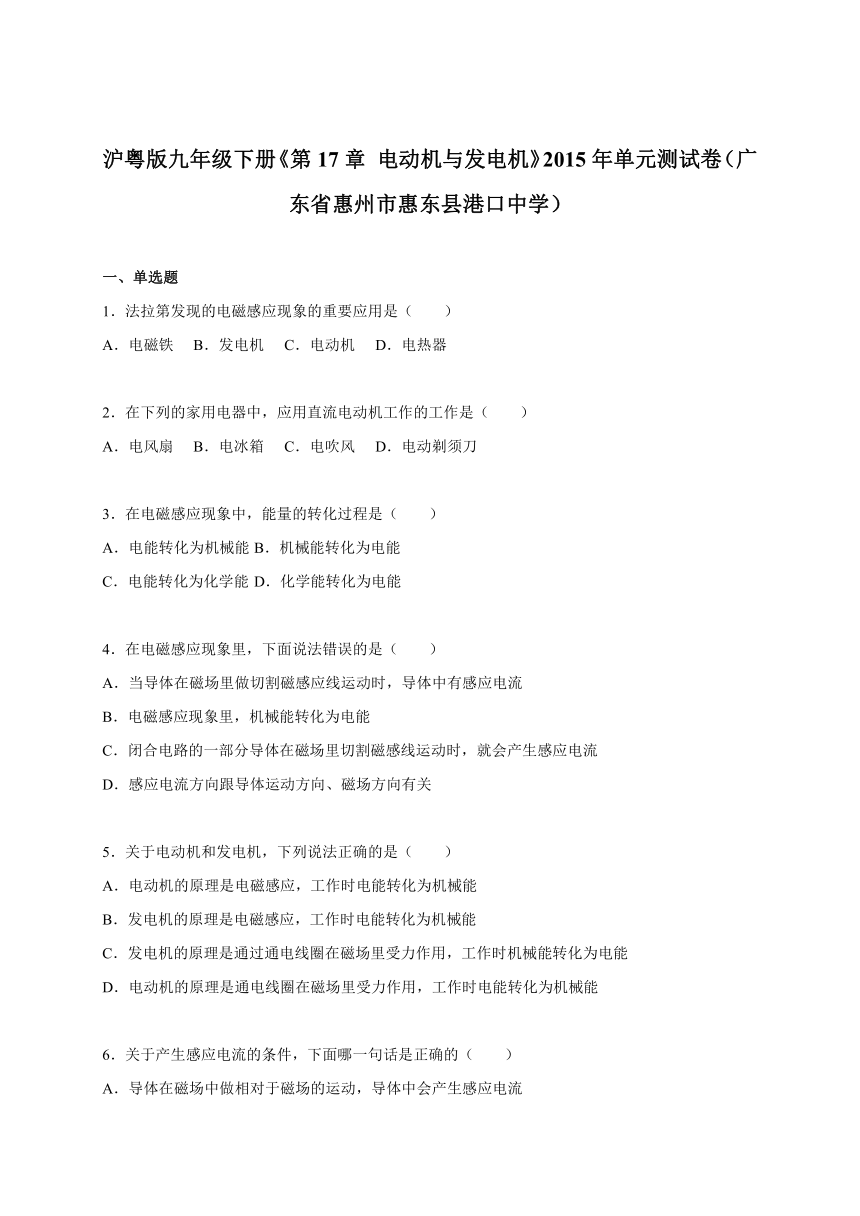

沪粤版九年级下册《第17章 电动机与发电机》2015年单元测试卷(广东省惠州市惠东县港口中学)

一、单选题
1.法拉第发现的电磁感应现象的重要应用是(  )
A.电磁铁 B.发电机 C.电动机 D.电热器

2.在下列的家用电器中,应用直流电动机工作的工作是(  )
A.电风扇 B.电冰箱 C.电吹风 D.电动剃须刀

3.在电磁感应现象中,能量的转化过程是(  )
A.电能转化为机械能 B.机械能转化为电能
C.电能转化为化学能 D.化学能转化为电能

4.在电磁感应现象里,下面说法错误的是(  )
A.当导体在磁场里做切割磁感应线运动时,导体中有感应电流
B.电磁感应现象里,机械能转化为电能
C.闭合电路的一部分导体在磁场里切割磁感线运动时,就会产生感应电流
D.感应电流方向跟导体运动方向、磁场方向有关

5.关于电动机和发电机,下列说法正确的是(  )
A.电动机的原理是电磁感应,工作时电能转化为机械能
B.发电机的原理是电磁感应,工作时电能转化为机械能
C.发电机的原理是通过通电线圈在磁场里受力作用,工作时机械能转化为电能
D.电动机的原理是通电线圈在磁场里受力作用,工作时电能转化为机械能

6.关于产生感应电流的条件,下面哪一句话是正确的(  )
A.导体在磁场中做相对于磁场的运动,导体中会产生感应电流
B.当闭合电路中的部分导体做切割磁感线的运动时,导体中就产生感应电流
C.当闭合电路的一部分导体在磁场中做相对于磁场的运动,导体中会产生感应电流
D.当闭合电路的一部分导体在磁场中做平行于磁感线的运动时,导体中就产生感应电流

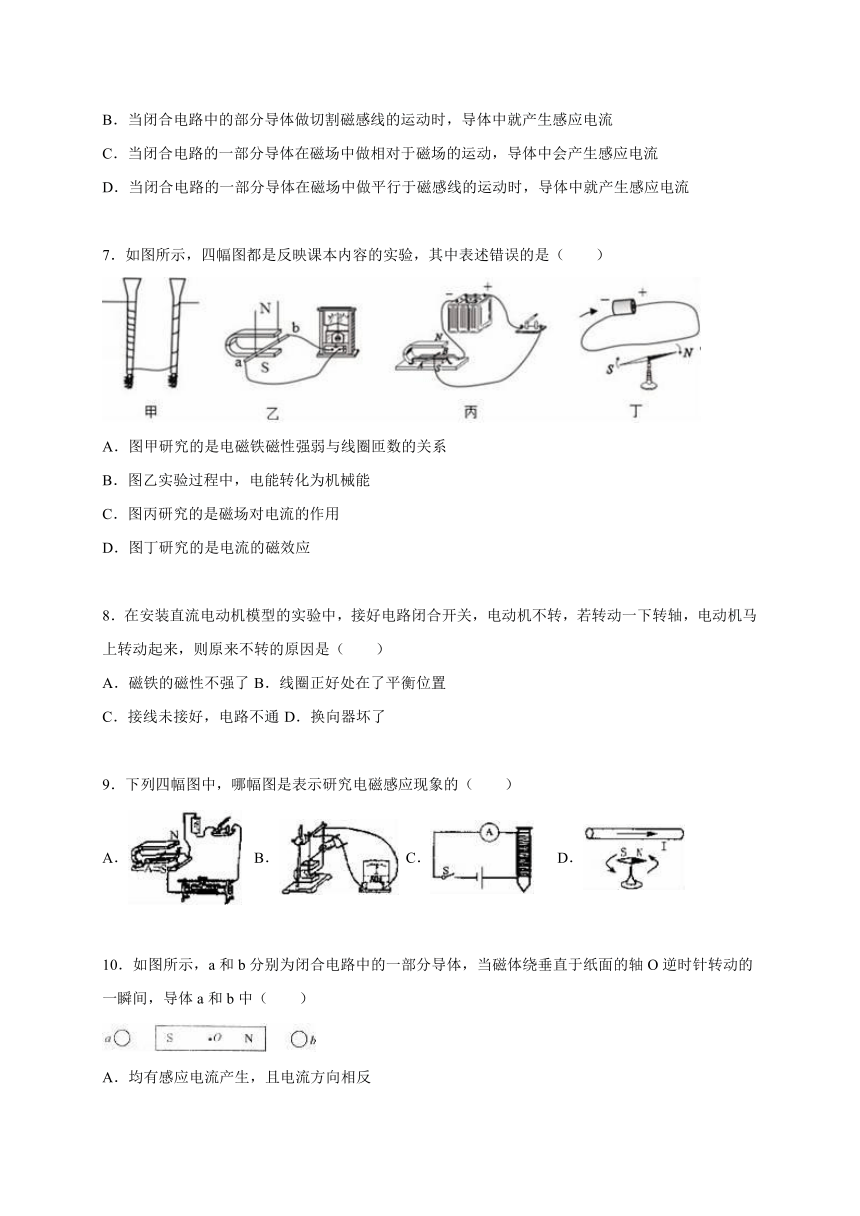

7.如图所示,四幅图都是反映课本内容的实验,其中表述错误的是(  )
A.图甲研究的是电磁铁磁性强弱与线圈匝数的关系
B.图乙实验过程中,电能转化为机械能
C.图丙研究的是磁场对电流的作用
D.图丁研究的是电流的磁效应

8.在安装直流电动机模型的实验中,接好电路闭合开关,电动机不转,若转动一下转轴,电动机马上转动起来,则原来不转的原因是(  )
A.磁铁的磁性不强了 B.线圈正好处在了平衡位置
C.接线未接好,电路不通 D.换向器坏了

9.下列四幅图中,哪幅图是表示研究电磁感应现象的(  )
A. B. C. D.

10.如图所示,a和b分别为闭合电路中的一部分导体,当磁体绕垂直于纸面的轴O逆时针转动的一瞬间,导体a和b中(  )
A.均有感应电流产生,且电流方向相反
B.均有感应电流产生,且电流方向相同
C.均无感应电流产生
D.无法判断有无感应电流产生

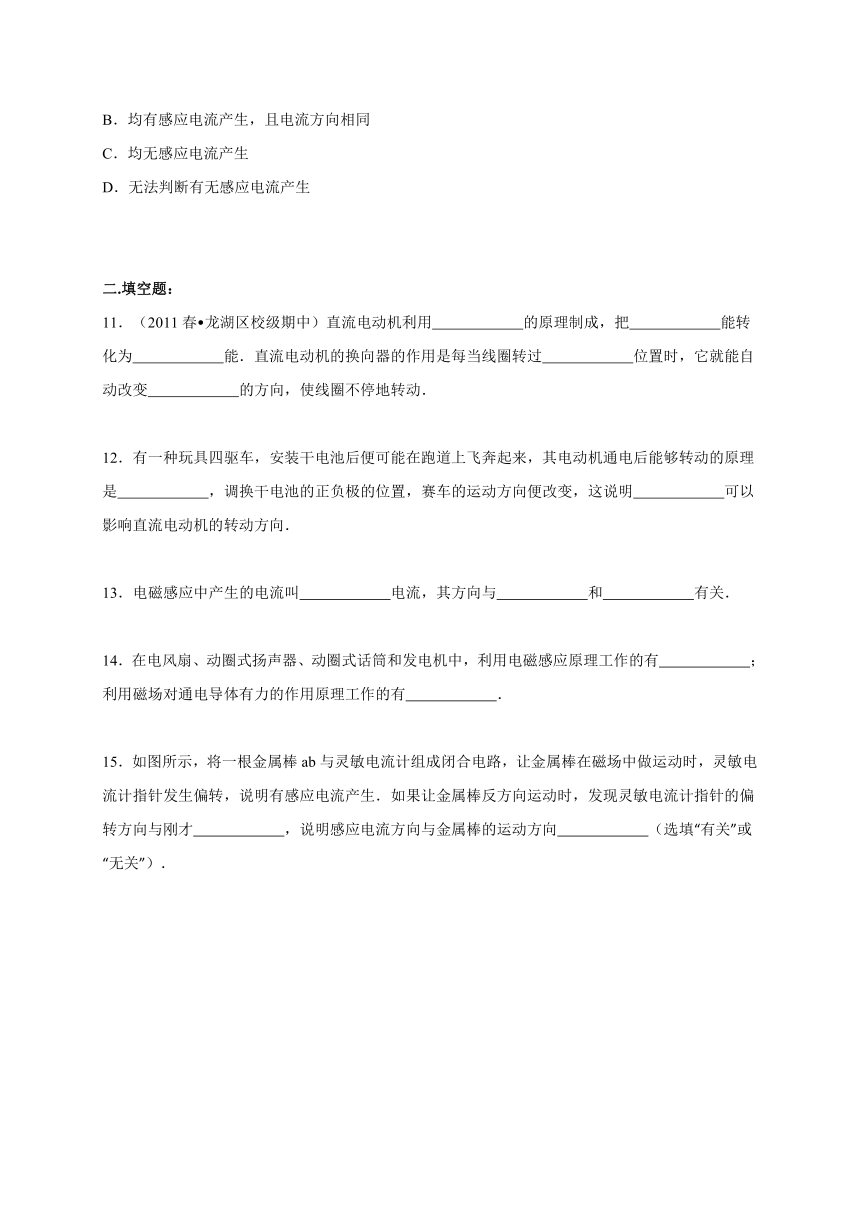

二.填空题:
11.(2011春 龙湖区校级期中)直流 ( http: / / www.21cnjy.com )电动机利用      的原理制成,把      能转化为      能.直流电动机的换向器的作用是每当线圈转过      位置时,它就能自动改变      的方向,使线圈不停地转动.

12.有一种玩具四驱车,安装干电池后便可能 ( http: / / www.21cnjy.com )在跑道上飞奔起来,其电动机通电后能够转动的原理是      ,调换干电池的正负极的位置,赛车的运动方向便改变,这说明      可以影响直流电动机的转动方向.

13.电磁感应中产生的电流叫      电流,其方向与      和      有关.

14.在电风扇、动圈式扬声器、动圈式话筒和 ( http: / / www.21cnjy.com )发电机中,利用电磁感应原理工作的有      ;利用磁场对通电导体有力的作用原理工作的有      .

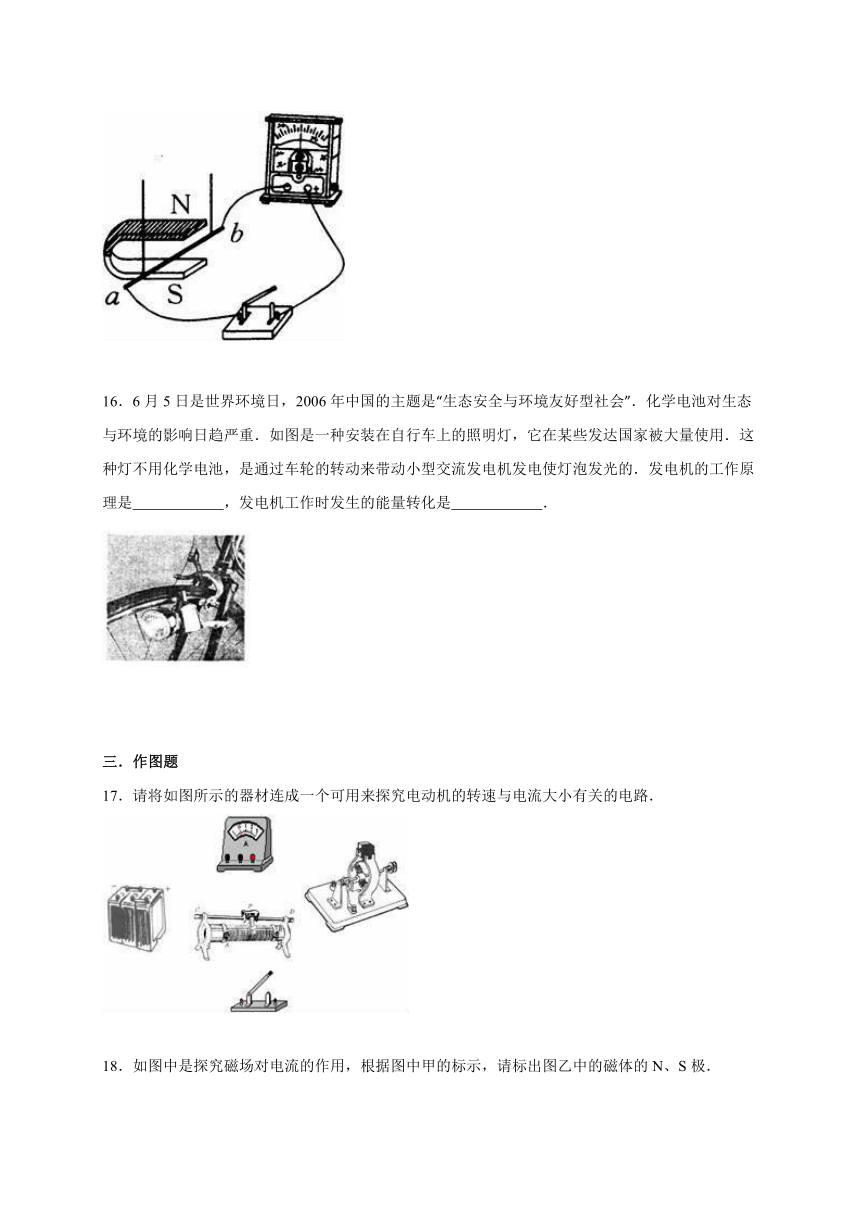

15.如图所示,将一根金属 ( http: / / www.21cnjy.com )棒ab与灵敏电流计组成闭合电路,让金属棒在磁场中做运动时,灵敏电流计指针发生偏转,说明有感应电流产生.如果让金属棒反方向运动时,发现灵敏电流计指针的偏转方向与刚才      ,说明感应电流方向与金属棒的运动方向      (选填“有关”或“无关”).

16.6月5日是世界环境日,2006年 ( http: / / www.21cnjy.com )中国的主题是“生态安全与环境友好型社会”.化学电池对生态与环境的影响日趋严重.如图是一种安装在自行车上的照明灯,它在某些发达国家被大量使用.这种灯不用化学电池,是通过车轮的转动来带动小型交流发电机发电使灯泡发光的.发电机的工作原理是      ,发电机工作时发生的能量转化是      .


三.作图题
17.请将如图所示的器材连成一个可用来探究电动机的转速与电流大小有关的电路.

18.如图中是探究磁场对电流的作用,根据图中甲的标示,请标出图乙中的磁体的N、S极.


四.实验探究题
19.图是动圈式话筒(麦克风)和场 ( http: / / www.21cnjy.com )声器(喇叭)的构造示意图,当人对着话筒说话时,产生的声音使膜片以及与之相连的线圈一起振动,线圈在磁场中的这种运动,能产生随着声音变化而变化的电流,变化的电流经放大器放大后,又通过扬声器的线圈,由于通过线圈中的电流是交变电流,通电线圈就在磁场中来回振动,带动纸盆也来回振动,扬声器就发出声音.
根据以上原理,请思考并回答:
(1)图示装置的主要目的是为了改变声音的      (填“音调”“响度”或“音色”);
(2)话筒是一种把声音信号转化为电信号的装置,它利用了      原理;
(3)扬声器是把电信号转化为声信号的装置,其中的线圈振动的原因是      .

20.如下图所示为我们做过的课本上 ( http: / / www.21cnjy.com )的实验,其中用来探究电流能否产生磁场的是图      .电风扇、洗衣机中的电动机工作原理与图      的原理相同,要改变电动机的转向可以改变      .

21.如图是探究感应电流方向与哪些因素有关的 ( http: / / www.21cnjy.com )实验示意图.比较其中的甲、乙两图可以得出感应电流的方向跟      方向有关的结论;比较甲、丙两图可以得出感应电流的方向跟      方向有关的结论.


五.综合能力题(共18分)
22.一个电磁学实验箱内有如下图所示的器材,请写出利用这些器材可做的三个电磁学实验名称(或目的)及相应器材的字母代号,填在下表中.
实验名称(或实验目的) 选用器材(填字母代号)





23.图是直流两用机的装置示意图,试回答下列问题:
(1)S1闭合,S2断开,当沿顺时针方向旋转线圈时,电灯是否会亮?这时此装置是什么类型机器?能量是如何转化的?换向器起什么作用?
(2)S1断开,S2闭合,线圈能转动吗?这时此装置是什么类型机器?能量如何转化?换向器起什么作用?


沪粤版九年级下册《第17章 电动机与发电机》2015年单元测试卷(广东省惠州市惠东县港口中学)
参考答案与试题解析

一、单选题
1.法拉第发现的电磁感应现象的重要应用是(  )
A.电磁铁 B.发电机 C.电动机 D.电热器
【考点】发电机的构造和原理.
【分析】法拉第发现的电磁感应现象的内容是:闭合电路的一部分导体在磁场中做切割磁感线运动时会产生感应电流.
【解答】解:A、是电流的磁效应的应用;
B、是电磁感应现象的应用;
C、是通电导体在磁场中受力的应用;
D、是电流的热效应的应用.
故选B.
【点评】记住:发电机、动圈 ( http: / / www.21cnjy.com )式话筒都是常考的电磁感应现象的应用,带电动机的用电器、扬声器是通电导体在磁场中受力原理的应用,带电磁铁的仪器是电流的磁效应的应用.

2.在下列的家用电器中,应用直流电动机工作的工作是(  )
A.电风扇 B.电冰箱 C.电吹风 D.电动剃须刀
【考点】直流电动机的原理.
【专题】电动机、磁生电.
【分析】(1)电动机是因电而动,电能转化为机械能.(2)家庭电路是交流电,直接用于家庭电路的电动机不是直流电动机.
【解答】解:电风扇、电冰 ( http: / / www.21cnjy.com )箱、电吹风都是直接应用于家庭电路中的用电器,其中的电动机是交流电动机;电动剃须刀是用电池提供直流电的,所以里面的电动机是直流电动机.
故选D.
【点评】解答此题的关键是知道家庭电路是交流电,电池提供的是直流电.

3.在电磁感应现象中,能量的转化过程是(  )
A.电能转化为机械能 B.机械能转化为电能
C.电能转化为化学能 D.化学能转化为电能
【考点】电磁感应;能量转化的现象.
【分析】解答本题应掌握:电磁感应的内容及能量转化.
【解答】解:电磁感应为:当闭合回路中的 ( http: / / www.21cnjy.com )部分导体做切割磁感线运动时,回路中产生感应电路;则可以发现,导体棒原来具有机械能,后来产生了电能,即由机械能转化为电能.
故选B.
【点评】电磁感应使人类能够将机械能转化为电能,从而能够将不利用人类应用的机械能,变成了易于应用,易于远距离传输的电能.

4.在电磁感应现象里,下面说法错误的是(  )
A.当导体在磁场里做切割磁感应线运动时,导体中有感应电流
B.电磁感应现象里,机械能转化为电能
C.闭合电路的一部分导体在磁场里切割磁感线运动时,就会产生感应电流
D.感应电流方向跟导体运动方向、磁场方向有关
【考点】电磁感应.
【专题】电动机、磁生电.
【分析】闭合电路的部分导体在磁场中做切 ( http: / / www.21cnjy.com )割磁感线运动,在电路中就会产生感应电流,该现象称为电磁感应现象,该过程是将机械能转化为电能;且感应电流的方向与导体的运动方向和磁感线的方向有关.
【解答】解:
A、导体做切割磁感线运动,不一定有感应电流产生,只有闭合导体回路的一部分导体做切割磁感线运动,电路中才有感应电流,故A错误.
B、电磁感应现象产生电流的过程中,是将机械能转化为电能的过程,故B正确.
C、闭合电路的部分导体在磁场中做切割磁感线运动,在电路中就会产生感应电流,故C正确.
D、感应电流的方向与导体的运动方向和磁感线的方向有关,故D正确.
故选A.
【点评】该题考查了电磁感应现象的理解,感应电流的方向与导体的运动方向和磁感线的方向有关.

5.关于电动机和发电机,下列说法正确的是(  )
A.电动机的原理是电磁感应,工作时电能转化为机械能
B.发电机的原理是电磁感应,工作时电能转化为机械能
C.发电机的原理是通过通电线圈在磁场里受力作用,工作时机械能转化为电能
D.电动机的原理是通电线圈在磁场里受力作用,工作时电能转化为机械能
【考点】直流电动机的原理;发电机的构造和原理.
【专题】电动机、磁生电.
【分析】四个选项所描述的是电动机和发电机的原理以及能的转换形式,可以根据电动机和发电机正确的原理以及能量转换形式来做出正确选择.
【解答】解:电动机的原理是“通电线 ( http: / / www.21cnjy.com )圈在磁场中受力转动”,电动机是在接通电源后靠转子转动来工作的,这一过程电能转化成了机械能,故A错误,D正确;
发电机的原理是“电磁感应”,发电机是转子做切割磁感线运动而产生电流,这一过程是机械能转化为电能,故BC错误.
故选:D.
【点评】发电机和电动机是电流磁效应的重要应用,要牢记它们的工作原理和能的转化形式.

6.关于产生感应电流的条件,下面哪一句话是正确的(  )
A.导体在磁场中做相对于磁场的运动,导体中会产生感应电流
B.当闭合电路中的部分导体做切割磁感线的运动时,导体中就产生感应电流
C.当闭合电路的一部分导体在磁场中做相对于磁场的运动,导体中会产生感应电流
D.当闭合电路的一部分导体在磁场中做平行于磁感线的运动时,导体中就产生感应电流
【考点】产生感应电流的条件.
【专题】电动机、磁生电.
【分析】感应电流产生的条件:电路闭合,且闭合电路的部分导体切割磁感线运动.
【解答】解:A、当闭合电路中的一部分导体在磁场中运动时,若没有切割磁感线,也是没有感应电流的,故A错误;
B、当闭合电路中的一部分导体在磁场中做切割磁感线运动时,就能产生感应电流,故正B确;
C、闭合电路的部分导体切割磁感线运动时才会产生电流,故C错误;
D、闭合电路中的一部分导体在磁场中沿磁感线方向运动时,是不能产生感应电流的,故D错误;
故选B.
【点评】知道产生感应电流的条件是解决该题的关键.

7.如图所示,四幅图都是反映课本内容的实验,其中表述错误的是(  )
A.图甲研究的是电磁铁磁性强弱与线圈匝数的关系
B.图乙实验过程中,电能转化为机械能
C.图丙研究的是磁场对电流的作用
D.图丁研究的是电流的磁效应
【考点】影响电磁铁磁性强弱的因素;通电直导线周围的磁场;磁场对通电导线的作用;电磁感应.
【专题】实验题;压轴题.
【分析】A、要解决此题,需要掌握影响电磁铁磁性强弱的因素.知道电磁铁的磁性与电流的大小和线圈匝数有关.
B、要解决此题,需要掌握电磁感应现象.闭合电路的部分导体在磁场中做切割磁感线运动,在电路中产生感应电流.
C、要解决此题,需要知道通电导体在磁场中受力的作用.
D、要解决此题,需要掌握奥斯特实验,知道电流周围存在磁场.
【解答】解:A、两电磁铁串联,所以电流相等,而线圈的匝数不同,所以研究了电磁铁磁性强弱与线圈匝数的关系.A说法正确,不符合题意.
B、是电磁感应实验,在此过程中机械能转化为电能.所以B说法错误,符合题意.
C、通电导体放在磁场中,所以是通电导体在磁场中受力的作用实验,C说法正确,不符合题意.
D、是奥斯特实验,证实了通电导线周围存在磁场即电流的磁效应,所以D说法正确,不符合题意.
故选B.
【点评】此题主要考查了影响电磁铁强弱的因 ( http: / / www.21cnjy.com )素、电流的磁效应、电磁感应及通电导体在磁场中受力的实验.这几个实验在电和磁中很重要,同时很容易混淆,所以要注意区分.

8.在安装直流电动机模型的实验中,接好电路闭合开关,电动机不转,若转动一下转轴,电动机马上转动起来,则原来不转的原因是(  )
A.磁铁的磁性不强了 B.线圈正好处在了平衡位置
C.接线未接好,电路不通 D.换向器坏了
【考点】直流电动机的构造和工作过程.
【专题】电动机、磁生电.
【分析】平衡位置是电动机的转子和定子 ( http: / / www.21cnjy.com )形成了开路,导体中没有电流通过,磁场对其没有作用力,电动机不会转动.只要越过平衡位置后,产生电流,便可以转动了.
【解答】解:
A、若是磁铁的磁性不强,即线圈所受的磁场力小于摩擦力,即使我们轻推一下,电动机也不会转动,故A错误;
B、平衡位置是电动机的转子和定子形成了 ( http: / / www.21cnjy.com )开路,导体中没有电流通过,磁场对其没有作用力,电动机不会转动,只要越过平衡位置后,产生电流,便可以转动了,故B正确;
C、若电路不通,若转动一下转轴电动机也不会转起来,故C错误;
D、若是换向器坏了即使我们轻推一下,电动机也不会转动,故D错误.
故选B.
【点评】本题考查了电动机的故障 ( http: / / www.21cnjy.com )原因,在了解电动机的故障时,可联系电动机的工作原理来加深理解;电动机是利用通电线圈在磁场中受力转动的原理制成的.

9.下列四幅图中,哪幅图是表示研究电磁感应现象的(  )
A. B. C. D.
【考点】电磁感应.
【专题】应用题;电动机、磁生电.
【分析】解答本题首先要弄清电磁感应现象 ( http: / / www.21cnjy.com )的含义,闭合电路的一部分导体在做切割磁感线运动时,会产生感应电流,这是电磁感应现象,其能量转化是机械能转化为电能.
【解答】解:A、这是通电导体在磁场中受力的实验,故不符合题意;
B、闭合电路的一部分导体在做切割磁感线运动时,会产生感应电流,这是电磁感应现象实验,故符合题意;
C、这是电磁铁通电后可以吸引铁屑的实验,说明电流的磁效应,故不符合题意.
D、这是奥斯特实验,说明电流周围存在磁场,故不符合题意;
故选B.
【点评】由电磁感应现象的能量转化可知,实验产生的是电能,故实验装置中不应有直接提供电能的电池,这也是解答正确的关键.

10.如图所示,a和b分别为闭合电路中的一部分导体,当磁体绕垂直于纸面的轴O逆时针转动的一瞬间,导体a和b中(  )
A.均有感应电流产生,且电流方向相反
B.均有感应电流产生,且电流方向相同
C.均无感应电流产生
D.无法判断有无感应电流产生
【考点】产生感应电流的条件.
【专题】电动机、磁生电.
【分析】根据感应电流的方向跟磁场方向和导体 ( http: / / www.21cnjy.com )切割磁感线方向有关,在导体切割磁感线方向一定时,磁场方向相反,感应电流方向相反;在磁场方向一定时,导体切割磁感线方向相反,感应电流方向相反.
【解答】解:闭合电路中的一部 ( http: / / www.21cnjy.com )分导体a和b,磁场方向一定,当磁体绕垂直于纸面的轴O逆时针转动的一瞬间,两导体都做切割磁感线运动,导体a切割磁感线方向和导体b切割磁感线方向相反,感应电流方向相反.
故选:A.
【点评】掌握感应电流方向的影响因素,利用控制变量法判断感应电流的变化情况是解题的关键.

二.填空题:
11.(2011春 龙湖区校级期中)直 ( http: / / www.21cnjy.com )流电动机利用 通电线圈在磁场中受力能够转动 的原理制成,把 电 能转化为 机械 能.直流电动机的换向器的作用是每当线圈转过 平衡 位置时,它就能自动改变 电流 的方向,使线圈不停地转动.
【考点】直流电动机的构造和工作过程.
【专题】电动机、磁生电.
【分析】(1)电动机的工作原理是通电线圈在磁场中受力能够转动.
(2)改变线圈中的电流方向,使线圈能够持续转动下去;
【解答】解:(1)电动机的工作原理是通电线圈在磁场中受力能够转动;从而把电能转化为机械能;
(2)换向器的作用是:当线圈刚转过平衡位置时,自动换向器可以不断的改变线圈中的电流方向.
故答案为:通电线圈在磁场中受力能够转动;电能;机械能;平衡;电流.
【点评】此题主要考查的知识点有两个:一是电动机的工作原理;二是换向器的作用﹣﹣当线圈刚转过平衡位置时,自动改变线圈中的电流方向.

12.有一种玩具四驱车,安装干电池后便 ( http: / / www.21cnjy.com )可能在跑道上飞奔起来,其电动机通电后能够转动的原理是 通电导线在磁场中受力的作用 ,调换干电池的正负极的位置,赛车的运动方向便改变,这说明 电流方向 可以影响直流电动机的转动方向.
【考点】直流电动机的原理.
【专题】电动机、磁生电.
【分析】电动机的工作原理是通电线圈在磁场 ( http: / / www.21cnjy.com )中受力转动,而转动的方向和磁场方向、电流方向两个因素有关,改变其中一个因素,可以改变转动方向,同时改变其中两个因素,转动方向不变.
【解答】解:电动机即通电能动,其是利用通电导 ( http: / / www.21cnjy.com )线在磁场受力的作用;电动机转动的方向和磁场方向、电流方向两个因素有关,调换干电池的正负极的位置,赛车的运动方向便改变,这说明电流方向可以影响直流电动机的转动方向.
故答案为:通电导线在磁场中受力的作用;电流方向.
【点评】本题考查电动机的工作原理,电 ( http: / / www.21cnjy.com )动机转动方向的影响因素有电流方向和磁场方向;发电机的转动方向的影响因素有导体运动方向和磁场方向.对比记忆.

13.电磁感应中产生的电流叫 感应 电流,其方向与 磁场方向 和 导体运动方向 有关.
【考点】电磁感应.
【专题】电动机、磁生电.
【分析】电磁感应现象:闭合电路的一部分 ( http: / / www.21cnjy.com )导体在磁场中做切割磁感线运动,导体中就有感应电流,产生的电流方向与磁场方向、切割磁感线方向两个产因素有关.
【解答】解:
闭合电路的一部分导体在磁场中做切割磁感线 ( http: / / www.21cnjy.com )运动,导体中产生感应电流,这种现象是电磁感应现象.因此,电磁感应是通过磁场产生电流,这种电流叫做感应电流.
实验表明,若磁场的方向改变后,感应 ( http: / / www.21cnjy.com )电流的方向就会改变;同时若导体做切割磁感线的运动方向改变,其感应电流的方向也会改变,故感应电流的方向与磁场的方向和导体切割磁感线运动的方向有关.
故答案为:感应;磁场方向;导体运动方向.
【点评】掌握电磁感应现象的定义,知道是磁场产生了电流是本题的关键.感应电流的方向随着导体运动方向和磁场方向的改变而变化的.

14.在电风扇、动圈式扬声器、动圈式 ( http: / / www.21cnjy.com )话筒和发电机中,利用电磁感应原理工作的有 动圈式话筒,发电机 ;利用磁场对通电导体有力的作用原理工作的有 动圈式扬声器,电风扇 .
【考点】动圈式话筒的构造和原理;直流电动机的原理;发电机的构造和原理.
【专题】比较思想.
【分析】首先要清楚两个原理的内容:
电磁感应现象是闭合电路的一部分导体在切割磁感线运动时,产生感应电流;磁场对通电导体力的作用是通电的导体在磁场中受到力的作用.
【解答】解:
(1)电风扇里主要部件是电动机,它是通电能转动的机器,电能转化为机械能;
(2)动圈式扬声器是将电信号转化成声信号,也是电能转化为机械能;
(3)动圈式话筒是声信号转化为电信号的机器,机械能转化为电能;
(4)发电机是运动能产生电流的机器,也是机械能转化为电能.
根据对两种磁现象原理内容的理解可知,电 ( http: / / www.21cnjy.com )磁感应现象的前提是运动,结果是产生电流,机械能转化为电能;磁场对通电导体的作用的前提是通电,结果是产生力,电能转化为机械能.
故答案为:动圈式话筒,发电机;动圈式扬声器,电风扇.
【点评】电磁感应现象是由运动产生电流,磁场对通电导体作用是由电流产生运动,互为相反过程,对比记忆.

15.如图所示,将一根金属棒 ( http: / / www.21cnjy.com )ab与灵敏电流计组成闭合电路,让金属棒在磁场中做运动时,灵敏电流计指针发生偏转,说明有感应电流产生.如果让金属棒反方向运动时,发现灵敏电流计指针的偏转方向与刚才 相反 ,说明感应电流方向与金属棒的运动方向 有关 (选填“有关”或“无关”).
【考点】探究电磁感应现象的实验.
【分析】(1)产生感应电流的条件:闭合电路的一部分导体在磁场中做切割磁感线运动.
(2)感应电流的方向与磁场方向和导体的运动方向有关.
(3)用控制变量法研究感应电流的方向与磁场方向和导体的运动方向的关系.
【解答】解:感应电流的方向 ( http: / / www.21cnjy.com )与磁场方向和导体的运动方向有关.当磁场的方向不变时,如果让金属棒反方向运动时,灵敏电流计指针的偏转方向与刚才会相反.说明感应电流方向与金属棒的运动方向有关.
故答案为:相反,有关.
【点评】(1)掌握电磁感应现象,电磁感应现象是发电机的原理.
(2)感应电流的方向与磁场方向和导体的运动方向有关.

16.6月5日是世界环境日,2006年中国 ( http: / / www.21cnjy.com )的主题是“生态安全与环境友好型社会”.化学电池对生态与环境的影响日趋严重.如图是一种安装在自行车上的照明灯,它在某些发达国家被大量使用.这种灯不用化学电池,是通过车轮的转动来带动小型交流发电机发电使灯泡发光的.发电机的工作原理是 电磁感应 ,发电机工作时发生的能量转化是 机械能转化为电能 .
【考点】发电机的构造和原理;能量转化的现象.
【专题】应用题.
【分析】根据发电机的原理和它的能量转化关系回答.
【解答】解:发电机是依据电磁感应原理工作的,在发电的过程中机械能转化为电能.
故答案为:电磁感应;机械能转化为电能.
【点评】本题考查了发电机的原理和它的能量转化关系.

三.作图题
17.请将如图所示的器材连成一个可用来探究电动机的转速与电流大小有关的电路.
【考点】直流电动机的构造和工作过程;实物的电路连接.
【专题】作图题.
【分析】直流电动机是根据通电线圈在磁场中受力 ( http: / / www.21cnjy.com )转动的原理制成的,它的转动速度与磁场的强弱和电流的大小有关.要改变电动机的转动速度可在电流一定时增大磁场的强度,或者在磁场强度一定时增大线圈中的电流.
【解答】解:如图所示,电动机的磁场强度是一定的,要改变电动机的转动速度可用滑动变阻器改变线圈中的电流大小,为此只需将这
些器材串联起来即可(如下图所示).
【点评】本题的解题关键是知道改变电动机转动速度大小的方法.

18.如图中是探究磁场对电流的作用,根据图中甲的标示,请标出图乙中的磁体的N、S极.
【考点】磁场对通电导线的作用.
【专题】应用题;电动机、磁生电.
【分析】通电导线在磁场中受力的作用,所受力的方向与电流的方向和磁场出的方向有关;
【解答】解:据图可知,此时在电流的方向不变的 ( http: / / www.21cnjy.com )情况下,导线所受力的方向发生了改变,即说明此时磁场的方向发生了改变,故乙图中上端是N极,下端是S极,图下图:
【点评】知道并理解磁场对电流的力的作用是解决该题的关键.

四.实验探究题
19.图是动圈式话筒(麦克风 ( http: / / www.21cnjy.com ))和场声器(喇叭)的构造示意图,当人对着话筒说话时,产生的声音使膜片以及与之相连的线圈一起振动,线圈在磁场中的这种运动,能产生随着声音变化而变化的电流,变化的电流经放大器放大后,又通过扬声器的线圈,由于通过线圈中的电流是交变电流,通电线圈就在磁场中来回振动,带动纸盆也来回振动,扬声器就发出声音.
根据以上原理,请思考并回答:
(1)图示装置的主要目的是为了改变声音的 响度 (填“音调”“响度”或“音色”);
(2)话筒是一种把声音信号转化为电信号的装置,它利用了 电磁感应 原理;
(3)扬声器是把电信号转化为声信号的装置,其中的线圈振动的原因是 通电线圈在永磁体的磁场中会受到磁力的作用 .
【考点】动圈式话筒的构造和原理.
【专题】电动机、磁生电.
【分析】(1)要掌握声音的三要素.并能区别它们的不同.
(2)要知道电磁感应原理,知道磁能生电.
(3)要知道通电线圈在磁场中,受磁力作用,力的大小与电流的大小有关.
【解答】解:(1)声音经过扩音器后响度变大,所以它的主要目的是为了改变声音的响度;
(2)声音使膜片振动,使线圈在磁场中做切割磁感线运动,产生感应电流.这是电磁感应现象.
(3)变化的电流使电磁铁的磁性时 ( http: / / www.21cnjy.com )强时弱,所以会引起膜片的振动,产生声音.扬声器是把电信号转化为声信号的装置,其中的线圈振动的原因是通电线圈在永磁体的磁场中会受到磁力的作用.
故答案为:(1)响度;(2)电磁感应;(3)通电线圈在永磁体的磁场中会受到磁力的作用.
【点评】此题通过动圈式话筒和扬声器考查了声音的三要素及电磁感应现象,同时还考查了通电线圈在磁场中受力的作用.考查得很全面.

20.如下图所示为我们做过的课本上的实验, ( http: / / www.21cnjy.com )其中用来探究电流能否产生磁场的是图 C .电风扇、洗衣机中的电动机工作原理与图 B 的原理相同,要改变电动机的转向可以改变 电动机电流方向或磁场方向 .
【考点】直流电动机的原理;磁场对通电导线的作用.
【专题】压轴题.
【分析】奥斯特实验证明:电流周围存在磁场.电动机的原理:通电导体在磁场中受到力的作用.电动机的转动方向跟磁场方向和电流方向有关.
【解答】解:A图研究的是电磁感应现象, ( http: / / www.21cnjy.com )是发电机的原理;B图研究的是通电导体在磁场中受到力的作用,是电动机的原理;C图研究的是奥斯特实验,证明电流周围存在磁场.电动机的转动方向跟磁场方向和电流方向有关,因此要改变电动机的转动方向可以改变电动机电流方向或磁场方向.
故答案为:C;B;电动机电流方向或磁场方向.
【点评】此题主要考查的是图象信息的 ( http: / / www.21cnjy.com )识别能力和处理能力.电动机的原理:通电导体在磁场中受到力的作用.要改变电动机的转动方向可以改变电动机电流方向或磁场方向.

21.如图是探究感应电流方向与哪 ( http: / / www.21cnjy.com )些因素有关的实验示意图.比较其中的甲、乙两图可以得出感应电流的方向跟 磁场 方向有关的结论;比较甲、丙两图可以得出感应电流的方向跟 导体运动 方向有关的结论.
【考点】电磁感应.
【专题】实验题;控制变量法.
【分析】闭合电路的一部分导体在磁场中做切割磁感线运动时,就会产生感应电流;
感应电流的方向和磁场的方向、导体的运动方向有关,当其中的一个因素发生变化时,电流的方向就会随之变化;
【解答】解:甲、乙两图,导体的运动方向 ( http: / / www.21cnjy.com )时是相同的,磁场方向不同(磁极对调了),感应电流的方向不同(灵敏电流表的指针偏转方向不同),从而得出:感应电流的方向跟磁场方向有关;
甲、丙两图,磁场的方向时相同的,导体的运动方向不同,感应电流的方向不同,从而得出:感应电流的方向跟导体的运动方向有关;
故答案为:磁场;导体运动方向.
【点评】电磁感应现象是我们电与磁这一章的重点,需要掌握,也是中招的热点题.

五.综合能力题(共18分)
22.一个电磁学实验箱内有如下图所示的器材,请写出利用这些器材可做的三个电磁学实验名称(或目的)及相应器材的字母代号,填在下表中.
实验名称(或实验目的) 选用器材(填字母代号)




【考点】电磁感应;通电直导线周围的磁场;磁场对通电导线的作用.
【分析】解决本题需掌握:磁感线、电磁感应、通电直导线周围的磁场及磁场对电流的作用力的实验装置.
【解答】解:分析图中仪器我们看到, ( http: / / www.21cnjy.com )里面有电源、导线、金属棒和小磁针,我们可以用来做奥斯特的电流产生磁场的实验,用到的仪器有:C、E、G、H.
由电源、导线、磁铁、及金属棒我们可以 ( http: / / www.21cnjy.com )做磁场对电流的作用实验,为了控制电流我们要用到开关和滑动变阻器,为了得出只有通电导体才受到磁场力,我们用绝缘丝进行对比实验,故用到绝缘丝故我们可用A、B、E、F、G、H、I、J.
因为有灵敏电流计,故我们能观察到电磁感应现象,用到的仪器有:A、D、E、F、H、I、J.
用小磁针也可大致得到蹄形磁铁的磁感线的形状,即有A、C.
【点评】本题要求对以上几个实验的原理和实验器材有较深的了解.

23.图是直流两用机的装置示意图,试回答下列问题:
(1)S1闭合,S2断开,当沿顺时针方向旋转线圈时,电灯是否会亮?这时此装置是什么类型机器?能量是如何转化的?换向器起什么作用?
(2)S1断开,S2闭合,线圈能转动吗?这时此装置是什么类型机器?能量如何转化?换向器起什么作用?
【考点】直流电动机的构造和工作过程.
【专题】电动机、磁生电.
【分析】(1)发电机原理图中没电源,而电动机的原理图中有电源;发电机是将机械能转化为电能,是利用电磁感应原理制成.
换向器的作用是:把线圈中的交变电电流整流成外电路中方向不变的直流电.
当线圈刚转过平衡位置时,自动改变线圈中的电流方向,使线圈能够持续转动下去;
(2)电动机是利用通电线圈在磁场中受力而转动的原理制成的;电动机在工作时,消耗了电能获得了机械能.
由于电动机线圈的转动方向与磁场方向和电 ( http: / / www.21cnjy.com )流方向有关,在制作直流电动机时安装了换向器,当线圈转过平衡位置时及时改变线圈中电流的方向,从而改变线圈的受力方向,使线圈能够保证持续转动.
【解答】解:(1)S1闭 ( http: / / www.21cnjy.com )合,S2断开时,电路中没有电源,电灯不亮,是发电机;发电机是根据电磁感应原理制成的;从能量转化角度看,它是把机械能转化为电能的装置;换向器的作用是:把线圈中的交变电电流整流成外电路中方向不变的直流电.
(2)S1断开,S2闭合时,电路中有电源,有电流通过,在磁场力的作用下,线圈能够转动,是电动机;
电动机是利用通电线圈在磁场中受力转动的原理制成的;电动机在工作时将电能转化为机械能;
在线圈转过平衡位置时,如果不改变电 ( http: / / www.21cnjy.com )流的方向,线圈中两根导体的受力方向不变,在力的作用下线圈将在平衡位置附近来回摆动,为了使线圈能够持续转动,在输入电流时采用换向器,使线圈在刚过平衡位置时及时改变线圈中的电流方向,改变线圈的受力方向,从而使线圈能够实现连续转动.
答:(1)S1闭合,S2 ( http: / / www.21cnjy.com )断开时,电路中没有电源,电灯不亮,是发电机;发电机是根据电磁感应原理制成的;从能量转化角度看,它是把机械能转化为电能的装置;换向器可以把线圈中的交变电电流整流成外电路中方向不变的直流电.
(2)S1断开,S2闭合,线圈能转 ( http: / / www.21cnjy.com )动吗;是电动机;电动机在工作时将电能转化为机械能;换向器可以不断的改变线圈中的电流方向,使线圈能连续转动.
【点评】本题考查学生对电动机和发电机相关知识的掌握情况,知识点较多,属于中等题.
