第七章 磁与电
第4节 电磁继电器
我国发射火箭时，推进器的点火工作是通过电磁继电器来完成的。
同学们你们知道什么是电磁继电器吗？电磁继电器又有怎样的结构和特点呢？
新知导入
1.认识电磁继电器；
2.知道电磁继电器的结构、工作原理等；
3.知道电磁继电器在自动控制技术中的广泛应用。
学习目标

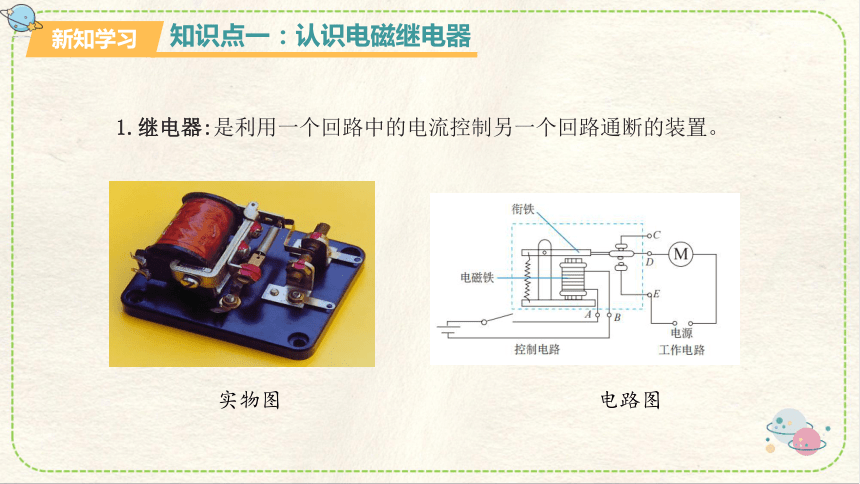

1.继电器:是利用一个回路中的电流控制另一个回路通断的装置。
实物图
电路图
新知学习
知识点一：认识电磁继电器
2.电磁继电器的构造
触点
控制电路
工作电路
电磁继电器由电磁铁、衔铁、弹簧、触点组成。其工作电路由低压控制电路和高压工作电路两部分构成。
接通控制电路，电磁铁有磁性，吸引衔铁，动触点与静触点接通，工作电路工作；断开控制电路，电磁铁无磁性，释放衔铁，在簧片的作用下，动触点与静触点断开，工作电路停止工作。
3.电磁继电器工作原理
4.电磁继电器的作用及实质
作用：继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路的装置。
实质：电磁继电器就是利用电磁铁来控制工作电路的一种开关。
【实验探究：组装电磁继电器】
将电磁铁、衔铁、簧片和触点进行安装，认识它的结构，观察电磁铁通电和断电时衔铁的动作变化。
然后，两个同学一起来做下面的实验：设计、连接一个用电磁继电器控制小电动机的电路，一个同学接控制电路，另一个同学接工作电路.接通、断开控制电路，观察小电动机的工作状态。
当将开关S换成能感知物理量变化的传感器时，就实现了自动控制。
新知学习
知识点二：继电器与自动控制
当温度达到设定的温度时，温度计内的水银与金属丝接触，控制电路____，电流流过电磁铁，电磁铁____磁性，____衔铁，使工作电路____，电铃____，发出警报。
接通
获得
吸引
接通
响起
—— 温度自动报警器
形形色色的自动报警器电路图
—— 自动水位显示器
当水位在A处以下时，绿灯_____，红灯_____。
当水位上升到A处时，绿灯_____，红灯_____。
亮
不亮
不亮
亮
—— 锅炉压力自动报警器
当气压低于设定值时，灯L1____，灯L2____，电铃____；
当气压达到设定值时，灯L1____，灯L2____，电铃____。
亮
不亮
不响
不亮
亮
发声
—— 防汛报警器
当水面升高到警戒值时，灯____。
亮
通信工程是继电器使用最早、最广泛的领域。
早期电话局内的继电器多由人工操作
军舰需要大量的各种电磁继电器
国防、空间技术领域里的应用
飞机需要大量的各种电磁继电器
人造卫星需要大量的各种电磁继电器
1.如图所示，下列说法正确的是（ ）
A.当S1断开、S2闭合时，红灯亮；
B.当S1断开、S2闭合时，绿灯亮；
C.当S1闭合、S2断开时，绿灯亮；
D.当S1、S2均闭合时，绿灯亮
B
课堂练习
2.如图所示，电磁继电器能通过低压控制电路间接地控制高压工作电路。下列说法正确的是（ ）
A.连有电动机的电路是低压控制电路；
B.电磁继电器实际上是一个由电磁铁控制电路通断的开关；
C.利用电磁继电器主要是为了节约用电；
D.利用电磁继电器主要是为了操作方便
B
3.小明利用水银能导电的特性制作了一个温度自动控制报警器，装置如图。关于它的说法正确的是（　　）
A．当温度低于90℃时，灯亮铃不响
B．当温度低于90℃时，铃响灯不亮
C．当温度达到90℃时，灯亮铃不响
D．当温度达到90℃时，铃响灯也亮
A
……
……
课堂总结
