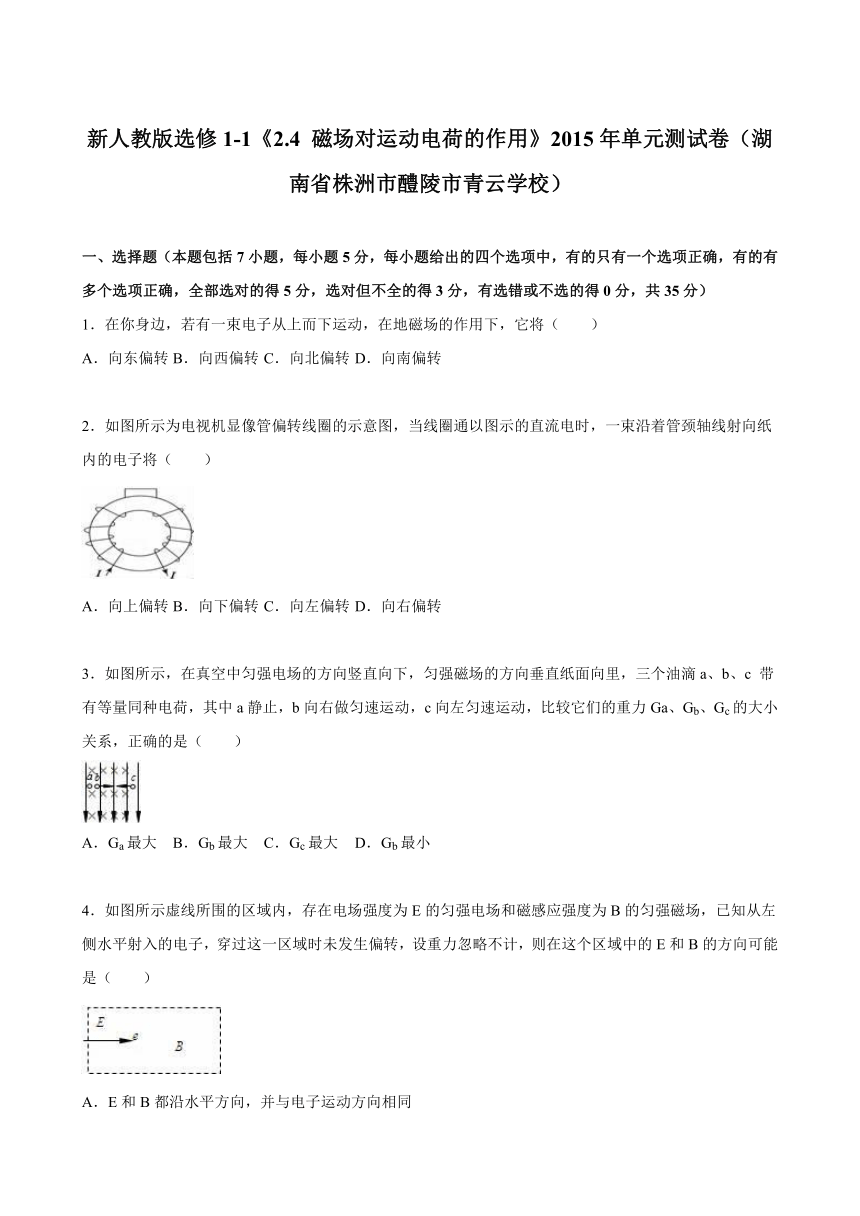

新人教版选修1-1《2.4 磁场对运动电荷的作用》2015年单元测试卷（湖南省株洲市醴陵市青云学校）（解析版）

新人教版选修1-1《2.4 磁场对运动电荷的作用》2015年单元测试卷（湖南省株洲市醴陵市青云学校）
　
一、选择题（本题包括7小题，每小题5分， ( http: / / www.21cnjy.com )每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得5分，选对但不全的得3分，有选错或不选的得0分，共35分）
1．在你身边，若有一束电子从上而下运动，在地磁场的作用下，它将（　　）
A．向东偏转 B．向西偏转 C．向北偏转 D．向南偏转
　
2．如图所示为电视机显像管偏转线圈的示意图，当线圈通以图示的直流电时，一束沿着管颈轴线射向纸内的电子将（　　）
A．向上偏转 B．向下偏转 C．向左偏转 D．向右偏转
　
3．如图所示，在真空中匀强电场的方向竖直向 ( http: / / www.21cnjy.com )下，匀强磁场的方向垂直纸面向里，三个油滴a、b、c 带有等量同种电荷，其中a静止，b向右做匀速运动，c向左匀速运动，比较它们的重力Ga、Gb、Gc的大小关系，正确的是（　　）
A．Ga最大 B．Gb最大 C．Gc最大 D．Gb最小
　
4．如图所示虚线所围的区域内，存在电场强度 ( http: / / www.21cnjy.com )为E的匀强电场和磁感应强度为B的匀强磁场，已知从左侧水平射入的电子，穿过这一区域时未发生偏转，设重力忽略不计，则在这个区域中的E和B的方向可能是（　　）
A．E和B都沿水平方向，并与电子运动方向相同
B．E和B都沿水平方向，并与电子运动方向相反
C．E竖直向上，B垂直于纸面向外
D．E竖直向上，B垂直于纸面向里
　

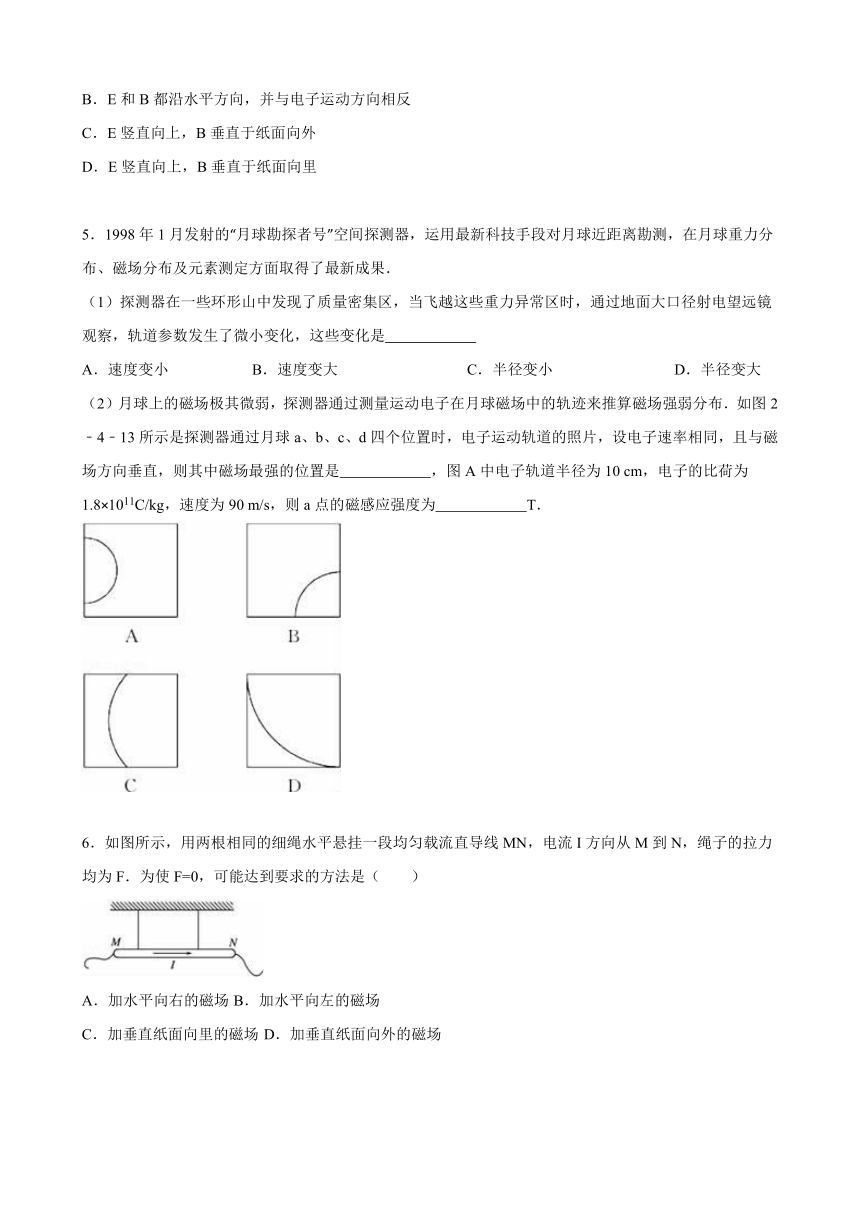

5．1998年1月发射的“ ( http: / / www.21cnjy.com )月球勘探者号”空间探测器，运用最新科技手段对月球近距离勘测，在月球重力分布、磁场分布及元素测定方面取得了最新成果．
（1）探测器在一些环形山中发现了质量密 ( http: / / www.21cnjy.com )集区，当飞越这些重力异常区时，通过地面大口径射电望远镜观察，轨道参数发生了微小变化，这些变化是　　　　　　
A．速度变小 B．速度变大 C．半径变小 D．半径变大
（2）月球上的磁场极其微弱，探测器 ( http: / / www.21cnjy.com )通过测量运动电子在月球磁场中的轨迹来推算磁场强弱分布．如图2﹣4﹣13所示是探测器通过月球a、b、c、d四个位置时，电子运动轨道的照片，设电子速率相同，且与磁场方向垂直，则其中磁场最强的位置是　　　　　　，图A中电子轨道半径为10 cm，电子的比荷为1.8×1011C/kg，速度为90 m/s，则a点的磁感应强度为　　　　　　T．
　
6．如图所示，用两根相同的细绳水平 ( http: / / www.21cnjy.com )悬挂一段均匀载流直导线MN，电流I方向从M到N，绳子的拉力均为F．为使F=0，可能达到要求的方法是（　　）
A．加水平向右的磁场 B．加水平向左的磁场
C．加垂直纸面向里的磁场 D．加垂直纸面向外的磁场
　

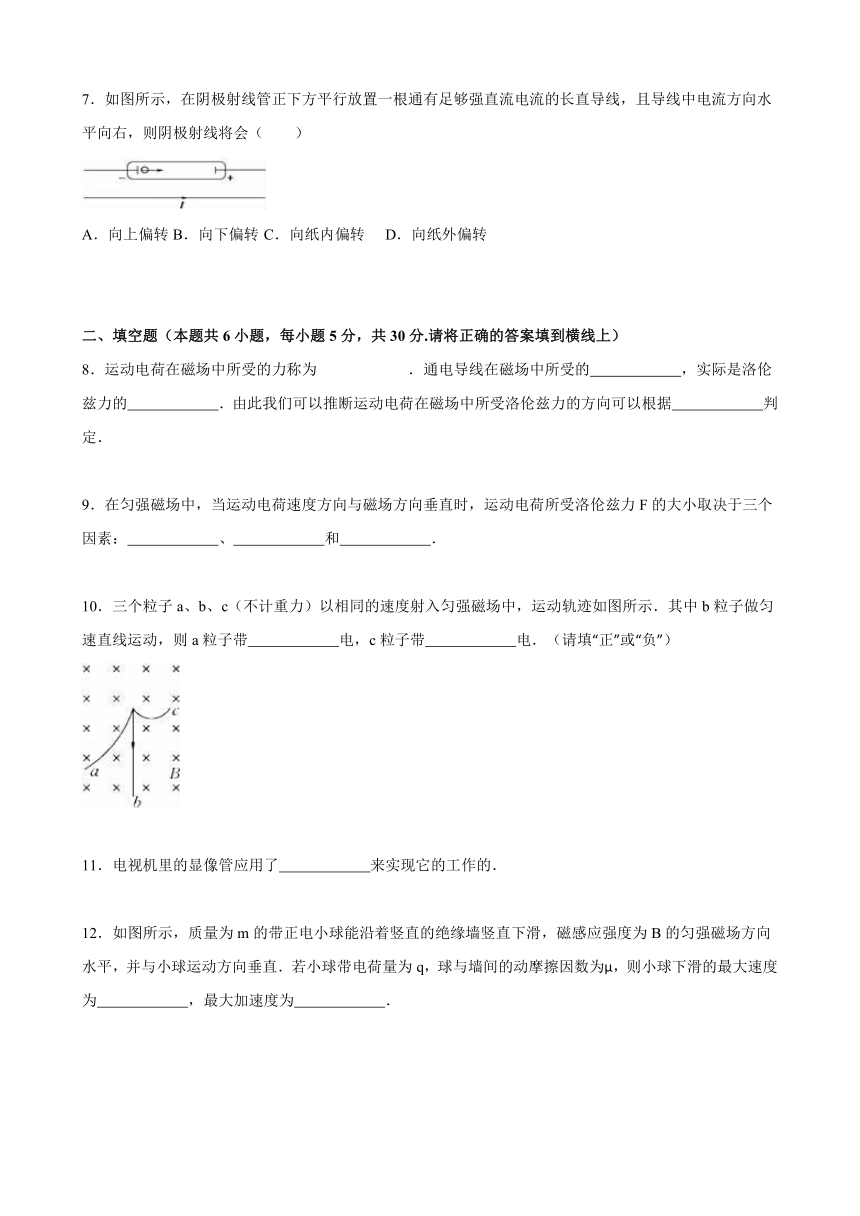

7．如图所示，在阴极射线管正下方平行放置一根通有足够强直流电流的长直导线，且导线中电流方向水平向右，则阴极射线将会（　　）
A．向上偏转 B．向下偏转 C．向纸内偏转 D．向纸外偏转
　
　
二、填空题（本题共6小题，每小题5分，共30分.请将正确的答案填到横线上）
8．运动电荷在磁场中所受的力称为　　　　　　 ( http: / / www.21cnjy.com )．通电导线在磁场中所受的　　　　　　，实际是洛伦兹力的　　　　　　．由此我们可以推断运动电荷在磁场中所受洛伦兹力的方向可以根据　　　　　　判定．
　
9．在匀强磁场中，当运动电 ( http: / / www.21cnjy.com )荷速度方向与磁场方向垂直时，运动电荷所受洛伦兹力F的大小取决于三个因素：　　　　　　、　　　　　　和　　　　　　．
　
10．三个粒子a、b、c ( http: / / www.21cnjy.com )（不计重力）以相同的速度射入匀强磁场中，运动轨迹如图所示．其中b粒子做匀速直线运动，则a粒子带　　　　　　电，c粒子带　　　　　　电．（请填“正”或“负”）
　
11．电视机里的显像管应用了　　　　　　来实现它的工作的．
　

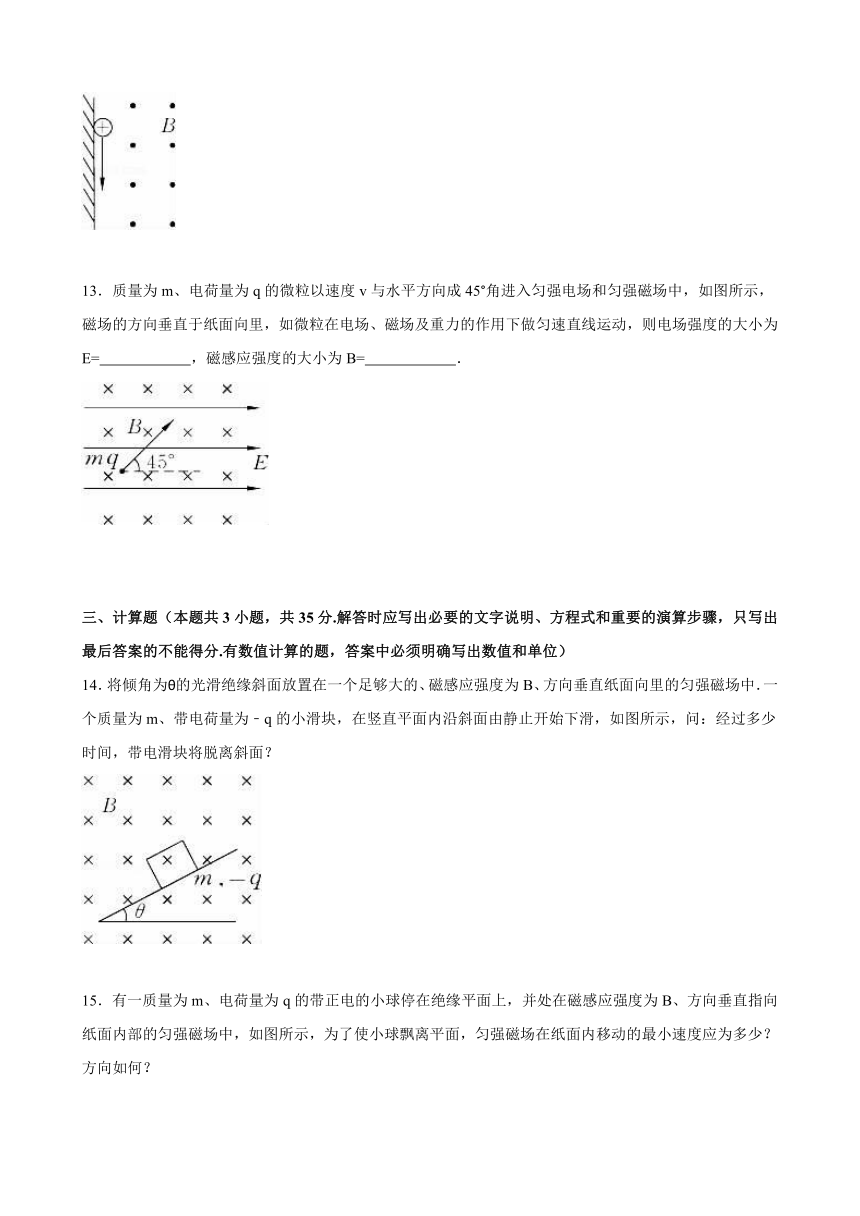

12．如图所示，质量为m的带正电小球能 ( http: / / www.21cnjy.com )沿着竖直的绝缘墙竖直下滑，磁感应强度为B的匀强磁场方向水平，并与小球运动方向垂直．若小球带电荷量为q，球与墙间的动摩擦因数为μ，则小球下滑的最大速度为　　　　　　，最大加速度为　　　　　　．
　
13．质量为m、电荷量为q的微粒以速度 ( http: / / www.21cnjy.com )v与水平方向成45°角进入匀强电场和匀强磁场中，如图所示，磁场的方向垂直于纸面向里，如微粒在电场、磁场及重力的作用下做匀速直线运动，则电场强度的大小为E=　　　　　　，磁感应强度的大小为B=　　　　　　．
　
　
三、计算题（本题共3小题，共35分 ( http: / / www.21cnjy.com ).解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分.有数值计算的题，答案中必须明确写出数值和单位）
14．将倾角为θ的光滑绝缘斜面放置在一个 ( http: / / www.21cnjy.com )足够大的、磁感应强度为B、方向垂直纸面向里的匀强磁场中．一个质量为m、带电荷量为﹣q的小滑块，在竖直平面内沿斜面由静止开始下滑，如图所示，问：经过多少时间，带电滑块将脱离斜面？
　

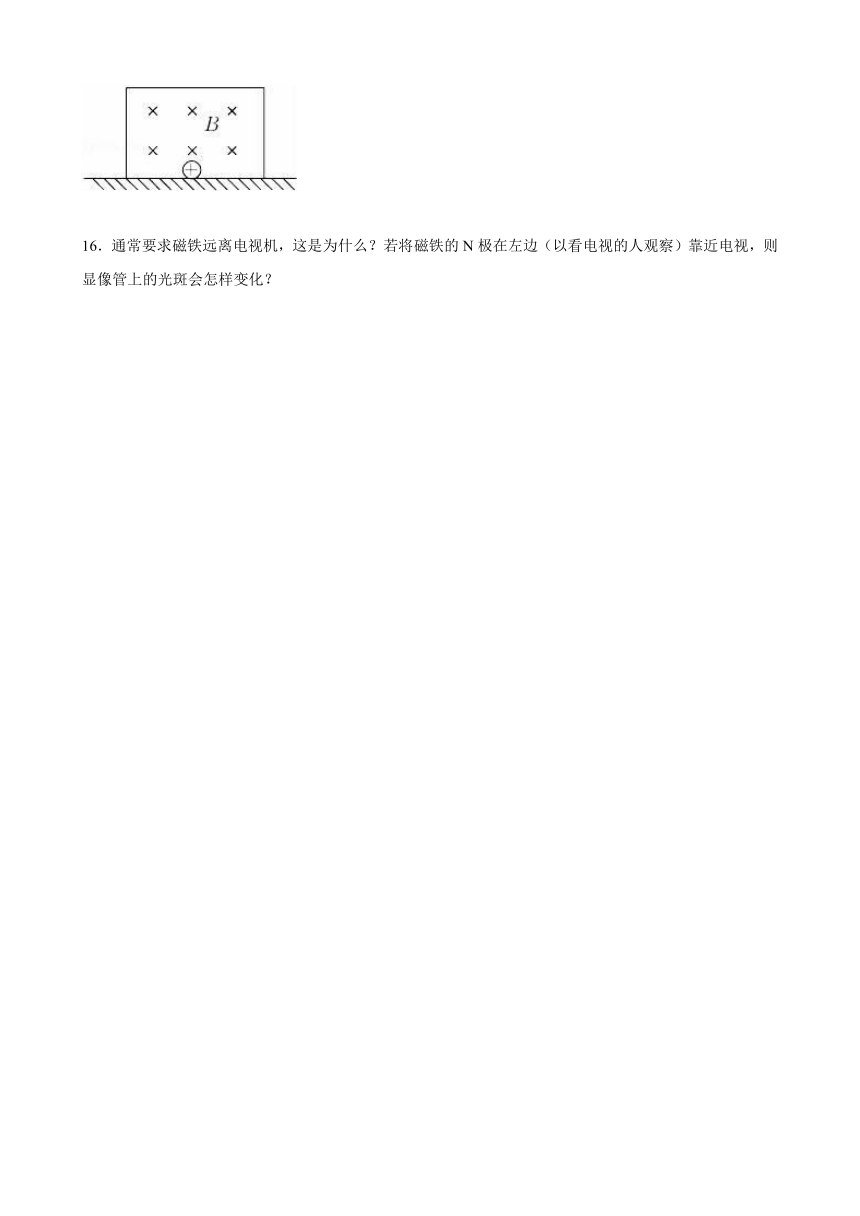

15．有一质量为m、电荷量为q的带正 ( http: / / www.21cnjy.com )电的小球停在绝缘平面上，并处在磁感应强度为B、方向垂直指向纸面内部的匀强磁场中，如图所示，为了使小球飘离平面，匀强磁场在纸面内移动的最小速度应为多少？方向如何？
　
16．通常要求磁铁远离电视机，这是为什么？若将磁铁的N极在左边（以看电视的人观察）靠近电视，则显像管上的光斑会怎样变化？
　
　
新人教版选修1-1《2.4 磁场对运动电荷的作用》2015年单元测试卷（湖南省株洲市醴陵市青云学校）
参考答案与试题解析
　
一、选择题（本题包括7小题，每小题5分 ( http: / / www.21cnjy.com )，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得5分，选对但不全的得3分，有选错或不选的得0分，共35分）
1．在你身边，若有一束电子从上而下运动，在地磁场的作用下，它将（　　）
A．向东偏转 B．向西偏转 C．向北偏转 D．向南偏转
【考点】左手定则；地磁场．
【分析】根据地磁场方向、电子运动方向，由左手定则可以判断出电子所受洛伦兹力的方向，然后答题．
【解答】解：在北半球，地磁场水平方向的分量水平向北，电子从上向下运动，由左手定则可知，电子所受洛伦兹力水平向西，则电子将向西偏转；
故选B．
【点评】本题考查了判断电子的运动，知道地磁场方向、应用左手定则即可正确解题．
　
2．如图所示为电视机显像管偏转线圈的示意图，当线圈通以图示的直流电时，一束沿着管颈轴线射向纸内的电子将（　　）
A．向上偏转 B．向下偏转 C．向左偏转 D．向右偏转
【考点】左手定则；通电直导线和通电线圈周围磁场的方向．
【分析】由安培定则判断出磁场方向，然后由左手定则判断电子所受洛伦兹力方向．
【解答】解：由安培定则可知，线圈在纸面内中心点的磁场方向向下，由左手定则可知电子将向右偏转，故D正确．
故选：D．
【点评】本题考查了判断电子的偏转方向问题，应用安培定则与左手定则即可正确解题，应用左手定则解题时要注意电子带负电．
　
3．如图所示，在真空中匀强电场 ( http: / / www.21cnjy.com )的方向竖直向下，匀强磁场的方向垂直纸面向里，三个油滴a、b、c 带有等量同种电荷，其中a静止，b向右做匀速运动，c向左匀速运动，比较它们的重力Ga、Gb、Gc的大小关系，正确的是（　　）
A．Ga最大 B．Gb最大 C．Gc最大 D．Gb最小
【考点】带电粒子在混合场中的运动．
【专题】带电粒子在复合场中的运动专题．
【分析】三个带电油滴都受力平衡，根据共点力平衡条件列式求解即可．
【解答】解：a球受力平衡，有
Ga=qE ①
重力和电场力等值、反向、共线，故电场力向上，由于电场强度向下，故球带负电；
b球受力平衡，有
Gb+qvB=qE ②
c球受力平衡，有
Gc=qvB+qE ③
解得
Gc＞Ga＞Gb
故选CD．
【点评】本题关键分别对a、b、c三个球 ( http: / / www.21cnjy.com )进行受力分析，然后得到小球的电性，电场力和洛仑兹力的方向，最后根据共点力平衡条件得到各个球的重力的大小．
　
4．如图所示虚线所围的区域内，存在电场强度 ( http: / / www.21cnjy.com )为E的匀强电场和磁感应强度为B的匀强磁场，已知从左侧水平射入的电子，穿过这一区域时未发生偏转，设重力忽略不计，则在这个区域中的E和B的方向可能是（　　）
A．E和B都沿水平方向，并与电子运动方向相同
B．E和B都沿水平方向，并与电子运动方向相反
C．E竖直向上，B垂直于纸面向外
D．E竖直向上，B垂直于纸面向里
【考点】带电粒子在混合场中的运动．
【专题】带电粒子在复合场中的运动专题．
【分析】根据各选项提供的电场方向和磁场方向，逐一分析各选项中的受力情况，分析电场力和磁场力的合力，即可判断带电粒子的运动情况．
【解答】解：重力忽略不计的电子，穿过这一区域时未发生偏转，
A、若E和B都沿水平方向，并 ( http: / / www.21cnjy.com )与电子运动方向相同，则有电子所受电场力方向与运动方向相反，而由于电子运动方向与B方向相互平行，所以不受磁场力，因此穿过此区域不会发生偏转．故A正确；
B、若E和B都沿水平方向，并与电子运动 ( http: / / www.21cnjy.com )方向相反，则有电子所受电场力方向与运动方向相同，而由于电子运动方向与B方向在一条直线上，所以不受磁场力，因此穿过此区域不会发生偏转．故B正确；
C、若E竖直向上，B垂直于纸面向外，则 ( http: / / www.21cnjy.com )有电场力竖直向下，而磁场力由左手定则可得方向竖直向上，所以当两力大小相等时，电子穿过此区域不会发生偏转．故C正确；
D、若E竖直向上，B垂直于纸面向里，则有电场力方向竖直向下，而磁场力方向由左手定则可得竖直向下，所以两力不能使电子做直线运动，故D错误；
故选ABC．
【点评】该题考查了电场力和磁场力的方向的 ( http: / / www.21cnjy.com )判断，在判断磁场力方向时，要会熟练的应用左手定则；了解二力平衡的条件，会准确的判断二力是否能平衡是解决此类问题的关键．
　
5．1998年1月发射的“月球勘探者号”空间 ( http: / / www.21cnjy.com )探测器，运用最新科技手段对月球近距离勘测，在月球重力分布、磁场分布及元素测定方面取得了最新成果．
（1）探测器在一些环形山中发现了质量 ( http: / / www.21cnjy.com )密集区，当飞越这些重力异常区时，通过地面大口径射电望远镜观察，轨道参数发生了微小变化，这些变化是　BC　
A．速度变小 B．速度变大 C．半径变小 D．半径变大
（2）月球上的磁场极其微弱，探测器通过 ( http: / / www.21cnjy.com )测量运动电子在月球磁场中的轨迹来推算磁场强弱分布．如图2﹣4﹣13所示是探测器通过月球a、b、c、d四个位置时，电子运动轨道的照片，设电子速率相同，且与磁场方向垂直，则其中磁场最强的位置是　A　，图A中电子轨道半径为10 cm，电子的比荷为1.8×1011C/kg，速度为90 m/s，则a点的磁感应强度为　5×10﹣9　T．
【考点】带电粒子在匀强磁场中的运动．
【分析】（1）当探测器在飞越月球上一些环形山中的质量密集区上空时，月球的重心上移，导致轨道半径减小，根据万有引力提供向心力判断速率的变化．
（2）电子在月球磁场中做圆周运动时，根据半径公式r=分析得知，半径与磁感应强度成反比，由图分析轨迹半径的大小，即可得到磁感应强度的大小．
【解答】解：（1）当探测器在飞越月球上一 ( http: / / www.21cnjy.com )些环形山中的质量密集区上空时，月球的重心上移，轨道半径减小，根据，解得v=，r减小，则v增大．故AD错误，BC正确．
故选：BC
（2）电子在月球磁场中做匀速圆周运动，洛伦兹力提供向心力，则有：
解得：半径为r=，
m、q、v相同，则半径r与磁感应强度B成反比．由图看出，A照片中电子轨迹半径最小，则磁感应强度B最大，即磁场最强．
B=
故答案为：（1）BC；（2）A；5×10﹣9
【点评】（1）解决本题的关键掌握万有引力提供向心力；
（2）本题考查运用物理知识分析实际问题，背景较新，但落点较低，实质是带电粒子在磁场中圆周运动半径公式r=的直接应用．
　
6．如图所示，用两根相同的细绳水平 ( http: / / www.21cnjy.com )悬挂一段均匀载流直导线MN，电流I方向从M到N，绳子的拉力均为F．为使F=0，可能达到要求的方法是（　　）
A．加水平向右的磁场 B．加水平向左的磁场
C．加垂直纸面向里的磁场 D．加垂直纸面向外的磁场
【考点】安培力；共点力平衡的条件及其应用．
【专题】共点力作用下物体平衡专题．
【分析】以直导线MN为研究对象，开始 ( http: / / www.21cnjy.com )没有电流时重力和绳子拉力大小相等，若使绳子上的拉力为零，则可以在该空间中加上磁场，使MN所受安培力方向向上即可．
【解答】解：根据左手定则可知，在MN中 ( http: / / www.21cnjy.com )通入电流，在空间加上垂直与纸面的磁场，可以使MN受到向上的安培力，这样可以使MN受到绳子拉力为零，具体根据左手定则有：当MN中通入从M到N的电流时，要使安培力向上，可以加上垂直纸面向里的磁场，故ABD错误，C正确．
故选C．
【点评】本题考查了在磁场中的受力平衡问题，注意左手定则的灵活应用，明确磁场方向、电流方向、受力方向三者之间的关系．
　
7．如图所示，在阴极射线管正下方平行放置一根通有足够强直流电流的长直导线，且导线中电流方向水平向右，则阴极射线将会（　　）
A．向上偏转 B．向下偏转 C．向纸内偏转 D．向纸外偏转
【考点】带电粒子在匀强磁场中的运动．
【专题】带电粒子在磁场中的运动专题．
【分析】首先由安培定则分析判断通电直导线周围产生的磁场情况，再由左手定则判断出电子流的受力方向，可知电子流的偏转方向．
【解答】解：
由安培定则可判断出通电直导线 ( http: / / www.21cnjy.com )周围所产生的磁场，阴极射线管正好处于垂直纸面向外的磁场中，由左手定则可判断出电子流受到向上的洛伦兹力作用，所以电子流要向上偏转．所以选项A正确，选项BCD都错误．
故选：A
【点评】此题要求要会熟练的 ( http: / / www.21cnjy.com )使用安培定则和左手定则分析解决问题，要明确电流、磁场、磁场力的关系，能正确的运用左手定则和右手定则分析问题是解决该题的关键
　
二、填空题（本题共6小题，每小题5分，共30分.请将正确的答案填到横线上）
8．运动电荷在磁场中所受的力称为　洛伦兹力 ( http: / / www.21cnjy.com )　．通电导线在磁场中所受的　安培力　，实际是洛伦兹力的　宏观表现　．由此我们可以推断运动电荷在磁场中所受洛伦兹力的方向可以根据　左手定则　判定．
【考点】洛仑兹力．
【分析】电流是电荷定向移动形成的，磁场对电流 ( http: / / www.21cnjy.com )的作用力是安培力，对运动电荷的作用力是洛伦兹力，实际上安培力是洛伦兹力的宏观表现．方向可以通过左手定则判断．
【解答】解：运动电荷在磁场中所受的力称为洛伦 ( http: / / www.21cnjy.com )兹力，通电导线在磁场中所受的安培力，实际是洛伦兹力的宏观表现，运动电荷在磁场中所受洛伦兹力的方向可以根据左手定则判断．
故答案为：洛伦兹力，安培力，宏观表现，左手定则
【点评】解决本题的关键知道洛伦兹力和安培力的区别和联系，知道安培力是洛伦兹力的宏观表现．
　
9．在匀强磁场中，当运动电荷速度方向与磁场方向垂直时，运动电荷所受洛伦兹力F的大小取决于三个因素：　磁感应强度　、　电荷量　和　速度　．
【考点】磁感应强度．
【分析】在匀强磁场中，当运动电荷速度方向与磁场方向垂直时，洛伦兹力F大小公式为F=qvB．由此式分析．
【解答】解：在匀强磁场中，当 ( http: / / www.21cnjy.com )运动电荷速度方向与磁场方向垂直时，洛伦兹力F大小公式为F=qvB，则知洛伦兹力F的大小取决于三个因素：磁感应强度，电荷量，速度
故答案为：磁感应强度，电荷量，速度．
【点评】解决本题的关键要掌握洛伦兹力大小公式F=qvB，要注意该公式的适用条件：1、匀强磁场．2、运动电荷速度方向与磁场方向垂直．
　
10．三个粒子a、b、c（不计重 ( http: / / www.21cnjy.com )力）以相同的速度射入匀强磁场中，运动轨迹如图所示．其中b粒子做匀速直线运动，则a粒子带　负　电，c粒子带　正　电．（请填“正”或“负”）
【考点】洛仑兹力．
【分析】b粒子做直线运动，表明b粒子不受洛伦兹力，b粒子不带电，根据a、c粒子的偏转方向，由左手定则可判断其带电性．
【解答】解：b粒子做直线运动，表明b粒子不受洛伦兹力，b粒子不带电；由左手定则可知，a粒子带负电，c带正电
故答案为：负；正．
【点评】本题考查左手定则，知道磁场方向和粒子运动方向，判断带电性质，基础题．
　
11．电视机里的显像管应用了　电子束磁偏转　来实现它的工作的．
【考点】电视机的主要结构．
【专题】定性思想；推理法；磁场 磁场对电流的作用．
【分析】显像管应用了磁场使电子束偏转的原理，而使电子可以在磁场的作用下打在屏幕上的任意位置，从而形成图象．
【解答】解：电视机显像管应用了电子束磁偏转原理，让电子通过可以控制的磁场区域即可控制电子的偏转，从而形成不同的图象；
故答案为：电子束磁偏转．
【点评】本题考查电视机的工作原理，要明确我们周围用电器应用了大量的物理规律，要注意能进行分析并明确其基本原理；这些可以激发我们的学习兴趣．
　
12．如图所示，质量为m的带正电小球能沿着 ( http: / / www.21cnjy.com )竖直的绝缘墙竖直下滑，磁感应强度为B的匀强磁场方向水平，并与小球运动方向垂直．若小球带电荷量为q，球与墙间的动摩擦因数为μ，则小球下滑的最大速度为　　，最大加速度为　g　．
【考点】共点力平衡的条件及其应用；洛仑兹力．
【分析】对小球进行受力分析，再根据各力的变化，可以找出合力及加速度的变化；即可以找出小球最大速度及最大加速度的状态．
【解答】解：小球静止时只受重力，则加速度为g，下滑后，小球受洛伦兹力、重力、支持力及摩擦力，洛伦兹力水平向左，摩擦力竖直向上，
小球向下做加速运动，速度越大，洛伦兹力越大，则摩擦力越大，加速度越小，当加速度等于零时，速度最大，则
mg=μqvB，得v=，此后小球做匀速直线运动，加速度为0，故开始时加速度最大：a=g．
故答案为：；g
【点评】本题要注意分析带电小球的运动过 ( http: / / www.21cnjy.com )程，属于牛顿第二定律的动态应用与磁场结合的题目，此类问题要求能准确找出物体的运动过程，并能分析各力的变化．
　
13．质量为m、电荷量为q的微粒以 ( http: / / www.21cnjy.com )速度v与水平方向成45°角进入匀强电场和匀强磁场中，如图所示，磁场的方向垂直于纸面向里，如微粒在电场、磁场及重力的作用下做匀速直线运动，则电场强度的大小为E=　　，磁感应强度的大小为B=　　．
【考点】带电粒子在混合场中的运动．
【专题】带电粒子在复合场中的运动专题．
【分析】对带电微粒进行受力分析， ( http: / / www.21cnjy.com )然后由平衡条件列方程，求出电场强度与磁感应强度；电场方向反向后，分析带电微粒的受力情况，根据带电微粒的受力情况，确定微粒的运动状态．
【解答】解：由题意可知，带电微粒受力如图所示，微粒做匀速直线运动，因此电场力水平向右，则微粒带正电；
由于微粒沿着虚线运动，所以根据左手定则可知，洛伦兹力斜向左上方．因处于平衡状态，由平衡条件可得：
竖直方向：qvBsin45°=mg ①，
水平方向：qvBcos45°=qE ②，
由①②解得：E=，
B=
故答案为：，．
【点评】本题难度不大，对微粒正确受力分 ( http: / / www.21cnjy.com )析、熟练应用平衡条件，同时在左手定则的判定洛伦兹力的方向时，注意电荷的电性，并掌握根据运动来确定受力分析的方法．
　
三、计算题（本题共3小题，共35分 ( http: / / www.21cnjy.com ).解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分.有数值计算的题，答案中必须明确写出数值和单位）
14．将倾角为θ的光滑绝缘斜面放置在 ( http: / / www.21cnjy.com )一个足够大的、磁感应强度为B、方向垂直纸面向里的匀强磁场中．一个质量为m、带电荷量为﹣q的小滑块，在竖直平面内沿斜面由静止开始下滑，如图所示，问：经过多少时间，带电滑块将脱离斜面？
【考点】洛仑兹力；共点力平衡的条件及其应用．
【分析】当物体对斜面的压力为零时，物体 ( http: / / www.21cnjy.com )开始离开斜面，由平衡条件求出物体此时的速度，根据牛顿第二定律求出下滑的加速度，结合速度时间公式求出运动的时间．
【解答】解：滑块脱离斜面时的速度为v，则有：
qvB=mgcosθ ①
滑块沿斜面匀加速下滑的加速度a==gsinθ，则：
v=at②
由①②两式得 t=．
答：经过时间，带电滑块将脱离斜面．
【点评】解决本题的关键是正确地进行受力分析，抓住垂直于斜面方向上的合力为零时，物体开始离开斜面进行分析求解．
　
15．有一质量为m、电荷 ( http: / / www.21cnjy.com )量为q的带正电的小球停在绝缘平面上，并处在磁感应强度为B、方向垂直指向纸面内部的匀强磁场中，如图所示，为了使小球飘离平面，匀强磁场在纸面内移动的最小速度应为多少？方向如何？
【考点】洛仑兹力．
【分析】磁场运动时，可以等效为小球 ( http: / / www.21cnjy.com )相对于磁场运动，当洛伦兹力等于重力时，小球会飘起．根据mg=qvB，求出速度的大小，根据洛伦兹力的方向判断出小球相对于磁场的方向，从而得知磁场的运动方向．
【解答】解：当磁场向左运 ( http: / / www.21cnjy.com )动时，相当于小球向右运动，带正电小球所受的洛伦兹力方向向上，当其与重力平衡时，小球即将飘离平面．设此时速度为v，则由力的平衡有：qvB=mg；则v=．
答：磁场应水平向左平移，最小速度为．
【点评】解决本题的关键知道洛伦兹力和重力相等时，小球会飘起，掌握左手定则判定洛伦兹力方向、电荷运动方向和磁场方向的关系．
　
16．通常要求磁铁远离电视机，这是为什么？若将磁铁的N极在左边（以看电视的人观察）靠近电视，则显像管上的光斑会怎样变化？
【考点】磁现象和磁场．
【分析】明确电视机中电磁偏转转的原理，根据左手定则分析电子的偏转方向．
【解答】解：磁铁产生的磁场使射向显像管的电子发生偏转，使显像变形．
N极在左边，则磁场向右，由左手定则可知，光斑会向下偏．
答：磁铁产生的磁场使射向显像管的电子发生偏转，使显像变形；向下偏．
【点评】本题考查电视机原理以及左手定则的应用，要注意因电子带负电，故四指应指向电子运动的反方向．
