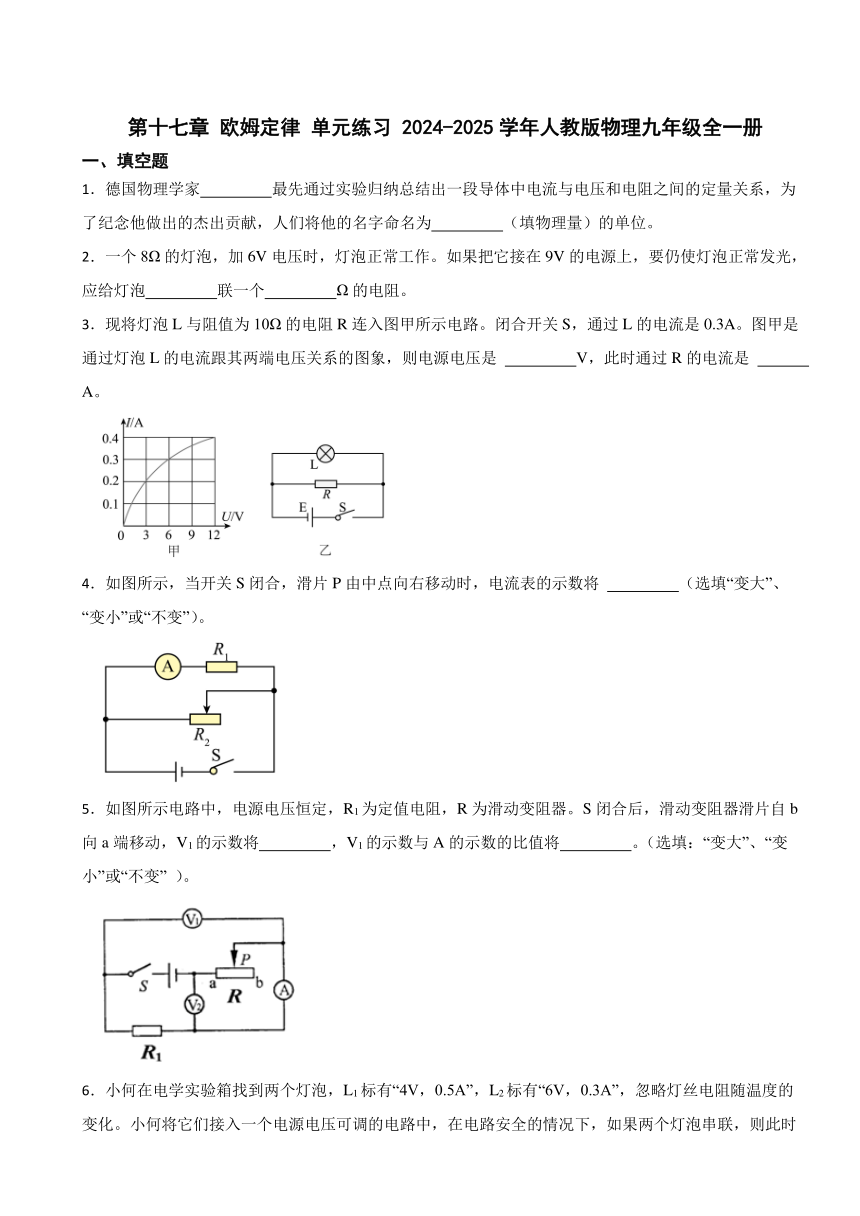

一、填空题
1．德国物理学家　 　最先通过实验归纳总结出一段导体中电流与电压和电阻之间的定量关系，为了纪念他做出的杰出贡献，人们将他的名字命名为　 　（填物理量）的单位。
2．一个8Ω的灯泡，加6V电压时，灯泡正常工作。如果把它接在9V的电源上，要仍使灯泡正常发光，应给灯泡　 　联一个　 　Ω的电阻。
3．现将灯泡L与阻值为10Ω的电阻R连入图甲所示电路。闭合开关S，通过L的电流是0.3A。图甲是通过灯泡L的电流跟其两端电压关系的图象，则电源电压是 　 　V，此时通过R的电流是 　 　A。
4．如图所示，当开关S闭合，滑片P由中点向右移动时，电流表的示数将 　 　（选填“变大”、“变小”或“不变”）。
5．如图所示电路中，电源电压恒定，R1为定值电阻，R为滑动变阻器。S闭合后，滑动变阻器滑片自b向a端移动，V1的示数将　 　，V1的示数与A的示数的比值将　 　。（选填：“变大”、“变小”或“不变” ）。
6．小何在电学实验箱找到两个灯泡，L1标有“4V，0.5A”，L2标有“6V，0.3A”，忽略灯丝电阻随温度的变化。小何将它们接入一个电源电压可调的电路中，在电路安全的情况下，如果两个灯泡串联，则此时电源电压不能超过　 　V；如果两个灯泡并联，则流过灯泡L2的电流最大是　 　A。
二、单选题

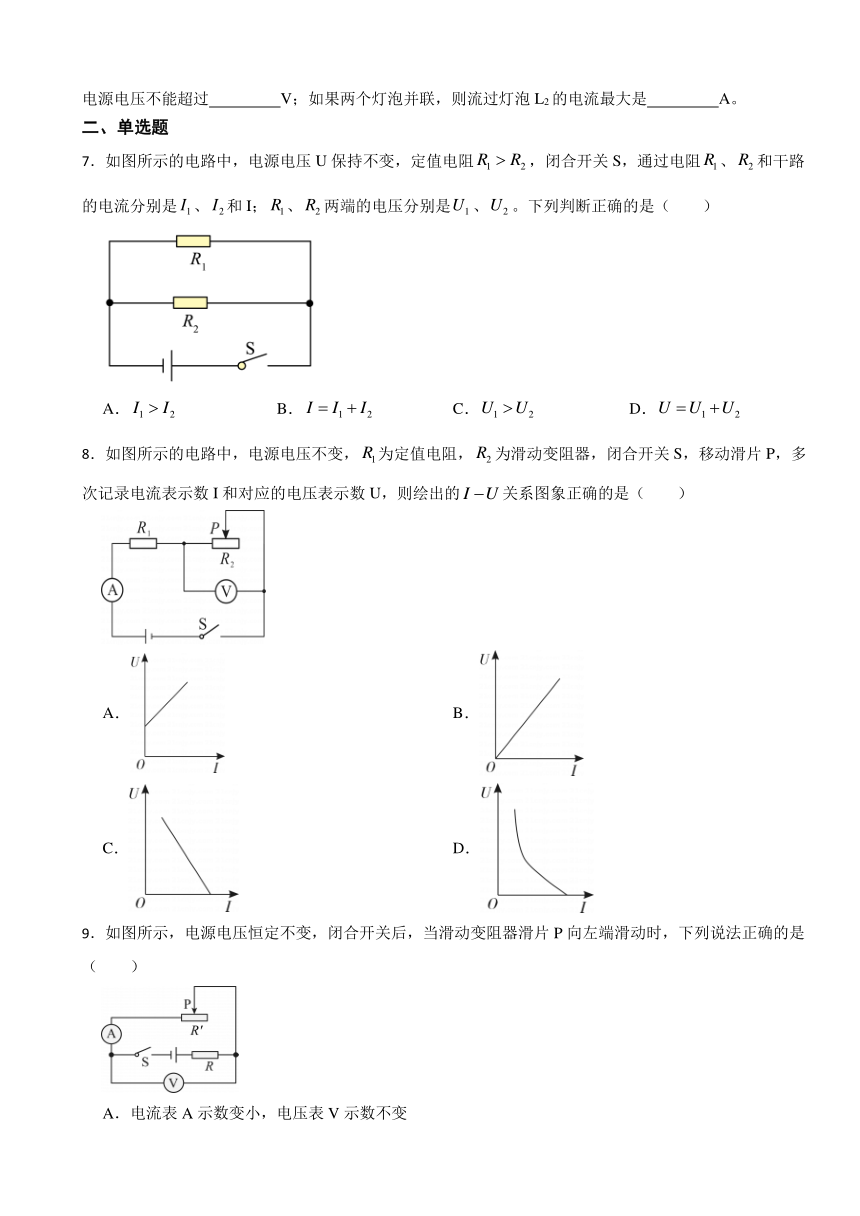

7．如图所示的电路中，电源电压U保持不变，定值电阻，闭合开关S，通过电阻、和干路的电流分别是、和I；、两端的电压分别是、。下列判断正确的是（　　）
A． B． C． D．
8．如图所示的电路中，电源电压不变，为定值电阻，为滑动变阻器，闭合开关S，移动滑片P，多次记录电流表示数I和对应的电压表示数U，则绘出的关系图象正确的是（　　）
A． B．
C． D．
9．如图所示，电源电压恒定不变，闭合开关后，当滑动变阻器滑片P向左端滑动时，下列说法正确的是（　　）
A．电流表A示数变小，电压表V示数不变
B．电流表A示数变小，电压表V示数变大
C．电流表A示数变大，电压表V示数不变
D．电流表A示数变大，电压表V示数变小
10．如图，甲图是小洋设计的油量表示意图，小宇发现该设计存在不足，思考后将其改进如乙图关于小宇改进的设计，以下说法错误的是（　　）
A．电路不易发生短路现象
B．电压表的示数可以从0开始逐渐变大
C．油箱中油量越多，电表示数越大
D．油箱中油量越多，流过电阻的电流越大
11．如图所示，电源两端电压保持不变，R0为阻值已知的定值电阻， Rx的阻值未知。当只闭合开关S和S1时，电流表示数为I1；当只闭合开关S和S2时，电流表示数为I2。下列说法中正确的是（　　）
A．通过电阻Rx的电流大小为I1
B．电阻
C．电源两端电压为（I2- I1）R0
D．上述两种电路状态中，R0的电功率变化了（I1- I2）2R0
12．如图(a)所示是电阻甲和乙的I－U图像；(b)、(c)是它们的部分电路连接示意图，下列说法错误的是（　　）
A．当电阻乙两端电压为2.5 V时，它的阻值和甲的阻值相等
B．图(b)中，当电压U为3 V时，乙的电阻为5 Ω
C．图(c)中，当电压U为2 V时，干路总电流为 0.6 A
D．图(c)中，在电压U从0增大到2.5 V的过程中，通过甲、乙两电阻的电流之差先变大后变小

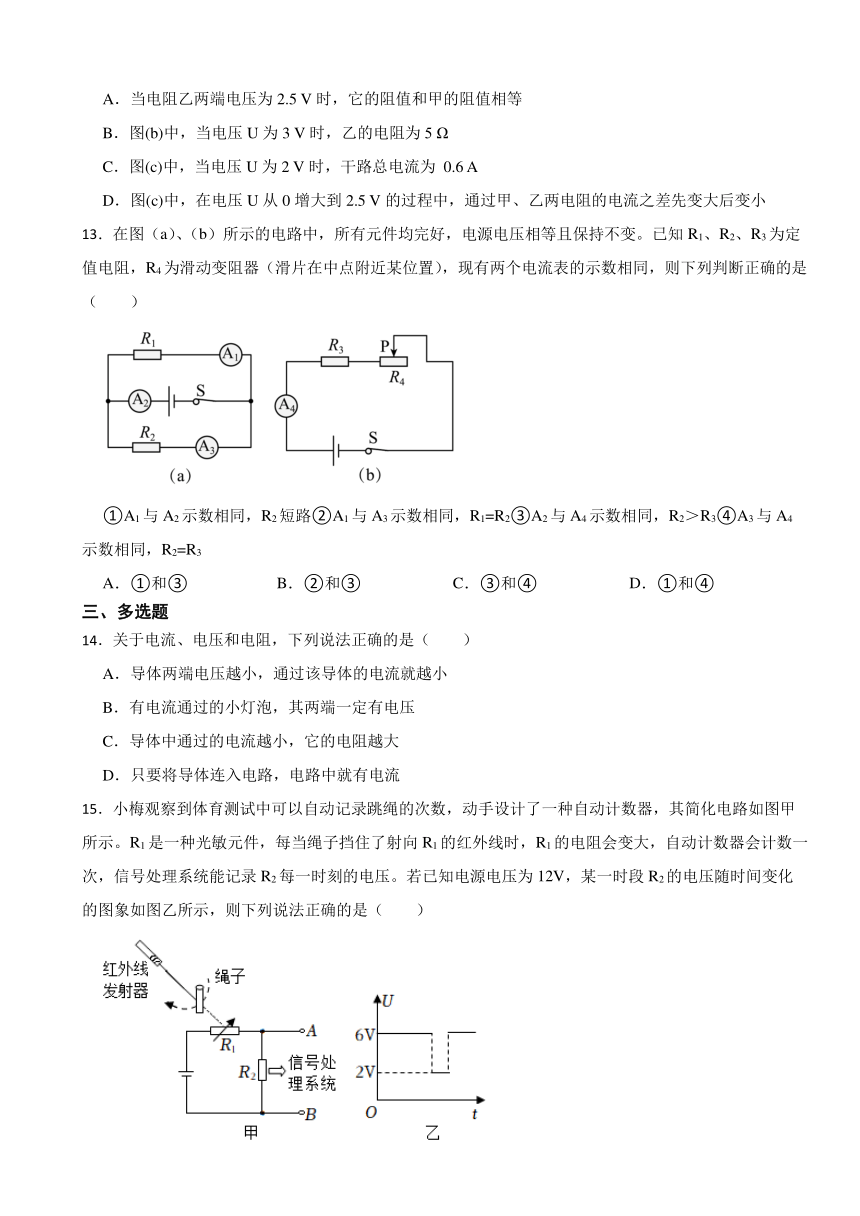

13．在图（a）、（b）所示的电路中，所有元件均完好，电源电压相等且保持不变。已知R1、R2、R3为定值电阻，R4为滑动变阻器（滑片在中点附近某位置），现有两个电流表的示数相同，则下列判断正确的是（　　）
①A1与A2示数相同，R2短路②A1与A3示数相同，R1=R2③A2与A4示数相同，R2＞R3④A3与A4示数相同，R2=R3
A．①和③ B．②和③ C．③和④ D．①和④
三、多选题
14．关于电流、电压和电阻，下列说法正确的是（　　）
A．导体两端电压越小，通过该导体的电流就越小
B．有电流通过的小灯泡，其两端一定有电压
C．导体中通过的电流越小，它的电阻越大
D．只要将导体连入电路，电路中就有电流
15．小梅观察到体育测试中可以自动记录跳绳的次数，动手设计了一种自动计数器，其简化电路如图甲所示。R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录R2每一时刻的电压。若已知电源电压为12V，某一时段R2的电压随时间变化的图象如图乙所示，则下列说法正确的是（　　）
A．R2两端电压为2V时，跳绳自动计数器会计数一次
B．绳子挡住了射向R1的红外线时，R1的阻值是R2的5倍
C．绳子没有挡住射向R1的红外线时，R1和R2的阻值相等
D．绳子挡住了射向R1的红外线时，R2的阻值会减小为原来的
16．张强同学在医院看到一种夹在输液管上的药水滴完自动警报器（如图1所示），当管内药液流完时，电铃发声。报警器内部电路如图2所示，其中R是一个电阻值随药液量减少而变小的电阻。当闭合开关，直到药水滴完自动报警器工作，下列分析正确的是（　　）
A．开始输液时，电流表示数最小
B．输完药液时，电流表示数最大
C．输完药液时，电铃两端电压最大
D．开始输液时，电铃不响的原因是电铃没有电流通过
17．如图所示，电源电压不变。闭合开关S后，滑动变阻器的滑片自a向b移动的过程中，下列说法正确的是（　　）
A．电压表V1的示数不变
B．电压表V2的示数变大
C．电压表V1示数的变化量与电流表A示数的变化量之比的绝对值变小
D．电压表V2示数的变化量与电流表A示数的变化量之比的绝对值不变
18．如图所示的电路可用于测身高，R0是定值电阻，R是滑动变阻器，电源电压不变，下列选项错误的是（　　）
A．闭合开关时R的滑片应处于最上端，此时A的示数最小
B．当滑片下滑时R的值变小，A的示数变大
C．当滑片下滑时R0两端的电压变小
D．当滑片下滑最下端时，A无示数，R相当于连通的导线
四、实验探究题
19．小明同学在利用图甲所示的电路“探究电流与电压关系”。已知电源电压是3V，其中滑动变阻器有R1（20Ω，2A）、R2（30Ω，1A）两种规格可选。
（1）闭合开关前，滑动变阻器的滑片P应置于　 　（选填“A”或“B”）端；
（2）检查无误后，闭合开关发现电流表几乎无示数，电压表示数接近3V。移动滑片P，两电表示数均无变化，则电路故障可能是　 　；
（3）结合乙图中所测五次数据分析，本实验所选用的滑动变阻器是　 　（选填“R1”或“R2”）。
20．探究电流与电压的关系实验中，小伟设计了如图所示的电路：
（1）请你帮助他们用笔画线代替导线将图乙实物图连接完整；
（2）小伟首先把5Ω的电阻接入电路，闭合开关后，应将滑动变阻器的滑片缓缓向（左或右）　 　端移动，直到电压表示数恰为1V，此时，电流表示数如图丙所示，电流的大小为　 　A；
（3）小伟不断调节滑动变阻器的滑片，多次改变电阻两端的电压并记录对应的电流值如下表，由此可以归纳出结论是　 　；
　 次数 1 2 3
R=5Ω U/V 1 2 3
I/A 　 0.4 0.6
（4）小伟要测量额定电压为2.5V的小灯泡的额定功率，应该进行的操作是把5Ω的电阻换成额定电压为2.5V的小灯泡，调节滑动变阻器的滑片使电压表的示数为　 　V，读出电流表的示数，根据公式　 　求出额定功率。但是在闭合开关后，发现电压表指针向左偏转，这可能是　 　，他接下来应该　 　， 把电压表正负接线柱的接线对调。
21．某同学探究电流与电阻的关系。
某同学探究完电流与电压的关系后，还想知道电流与电阻的关系。于是，该同学进行了如下探究。该同学利用电源（电压恒为6V），电流表、电压表各一个，开关一个，五个定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω），滑动变阻器两个（A：“20Ω 2A”、B：“50Ω 1A”）等仪器，按如下步骤进行实验。
（1）按图（a）将5Ω电阻接入电路，闭合开关，移动滑动变阻器的滑片，发现电压表有示数，电流表无示数，造成这一现象的原因可能是定值电阻　 　，排除故障闭合开关后电流表示数如图（b）所示，其示数为　 　；
（2）某同学多次改变电阻R的阻值后，移动滑动变阻器的滑片P，使电压表示数保持不变，其保持不变的电压为　 　，记下电流表示数，绘制出电流随电阻R变化的图像，如图（c）所示：
（3）认真观察分析图（c）图像可以得出：当电压一定时，通过导体的电流跟导体的电阻成　 　；
（4）下述实验中，与此实验中多次测量的目的相同的是　 　；
A.用刻度尺测量长度 B.探究杠杆的平衡条件
（5）另一同学在将定值电阻由10Ω换成15Ω时，闭合开关，发现无论怎么调节滑片P都无法使电压表的示数为（2）中设定的U值，他选择的滑动变阻器是　 　（选“A”或“B”）；
（6）接着，他在跟同学们交流时提出，保持原电路不动，仅提高设定的U值，最多能完成　 　组实验数据的测量。
五、计算题
22．在如图所示电路中，R1=10Ω，R2=20Ω，闭合开关后，电流表示数为0.2A。
（1）电阻R1两端的电压是多少
（2）通过R2的电流是多少
23．如图所示电路，电源电压保持不变且未知， 是已知阻值的定值电阻，只闭合开关 ，电流表的示数为 ；当 和 都闭合时，电流表的示数为 。（用题中所给的符号表示）求：
（1）电源电压；
（2） 的阻值。
答案解析部分
1．【答案】欧姆；电阻
2．【答案】串；4
3．【答案】6；0.6
4．【答案】不变
5．【答案】变大；不变
6．【答案】8.4；0.2
7．【答案】B
8．【答案】C
9．【答案】D
10．【答案】D
11．【答案】B
12．【答案】B
13．【答案】B
14．【答案】A,B
15．【答案】A,B,C
16．【答案】A,B,C
17．【答案】B,D
18．【答案】C,D
19．【答案】A；定值电阻断路；R2
20．【答案】（1）
（2）左；0.2
（3）电阻一定时，电流与电压成正比
（4）2.5；P=UI；电压表正负接线柱接反了；断开开关
21．【答案】断路；0.22A；2.5V；反比；B；A；4
22．【答案】（1）解：由图可知，闭合开关后，电阻R1、R2并联，电流表测通过R1的电流，由 得U1= I1R1 = 0.2A×10Ω = 2V
答：电阻R1两端的电压是2V；
（2）由并联电路电压相等可得U2=U1=2V
则通过R2的电流
答：通过R2的电流是0.1A。
23．【答案】（1）解：当只闭合开关S1时，电路是只有R0单独工作的简单电路，那么电源电压U=I1R0
答：电源电压为I1R0；
（2）解：当开关S1、S2都闭合时，电阻R0、R1并联在电路中，此时电流表测干路电流，据并联电路的特点知，此时通过电阻R1的电流I=I2-I1
那么
答：R1的阻值为 。
