第三章光的折射透镜复习题
一、单选题
1．一凸透镜的焦距是8cm，将点燃的蜡烛放在离凸透镜12cm处，则所成的像是（　　）
A．正立、缩小的虚像
B．倒立、放大的实像
C．倒立、缩小的实像
D．倒立、缩小的虚像
2．《资治通鉴》记载：“人以铜为镜，可以正衣冠”。下列能用来说明其成像原理的图是（ ）
A． B．
C． D．
3．如图所示，小明通过焦距为的凸透镜观察到邮票正立放大的像。下列说法正确的是（　　）
A．通过凸透镜观察到的像是放大实像 B．邮票到凸透镜的距离等于
C．邮票到凸透镜的距离小于 D．邮票到凸透镜的距离大于
4．家用电器的遥控器发出的“光”，能用来控制电视机、空调等； 验钞机发出的“光”，能使钞票上的荧光物质发光。对于它们发出的“光”，下列说法中正确的是（　　）
A．遥控器发出的“光”具有荧光效应 B．验钞机发出的“光”具有热效应
C．验钞机发出的“光”可用来杀灭细菌 D．遥控器和验钞机发出的“光”相同
5．在掌心中滴一滴水珠，可以看到水滴下的手纹更“清晰”，这是手纹的（　　）
A．倒立放大的实像 B．倒立缩小的实像
C．正立等大的虚像 D．正立放大的虚像
6．央视新闻曾报道，我国台湾省台中市一辆小客车，因车主将一瓶矿泉水随手放在仪表盘上的防滑垫上，导致防滑垫起火，如图所示，这瓶矿泉水所起的作用相当于（　　）
A．平面镜 B．凸透镜 C．凹透镜 D．潜望镜
7．小杰同学想制作一个平行光源，你认为以下可行的做法是（　　）
A．选用凸透镜并把灯泡放在凸透镜的焦点上
B．选用凹透镜并把灯泡放在凹透镜的焦点上
C．选用凸透镜并把灯泡放在凸透镜的焦点以内的地方
D．选用凹透镜并把灯泡放在凹透镜的焦点以内的地方
8．如图所示是快递出库扫描仪扫描取件的情景，扫描仪上端是镜头，斜上方有补光功能，扫描成功时有拟人声音提示“出库成功”，关于它的过程描述正确的是（ ）

A．为让取件人听到声音更大些，应提高音调
B．扫描仪镜头相当于凸透镜，成正立的实像
C．扫描时，取件码到镜头之间距离在凸透镜的一倍焦距焦距以内
D．光线较暗时，补光灯点亮，光在取件码上发生漫反射
9．如图所示，长方体水槽中装有适量水，一束激光沿MO方向照向水面，能使光斑向下移动的是（　　）
A．保持水面高度不变使激光笔向左平移
B．保持激光射入角度不变使水面下降
C．保持激光射入角度不变，往容器中加水
D．保持水面高度和入射点不变使激光入射角增大

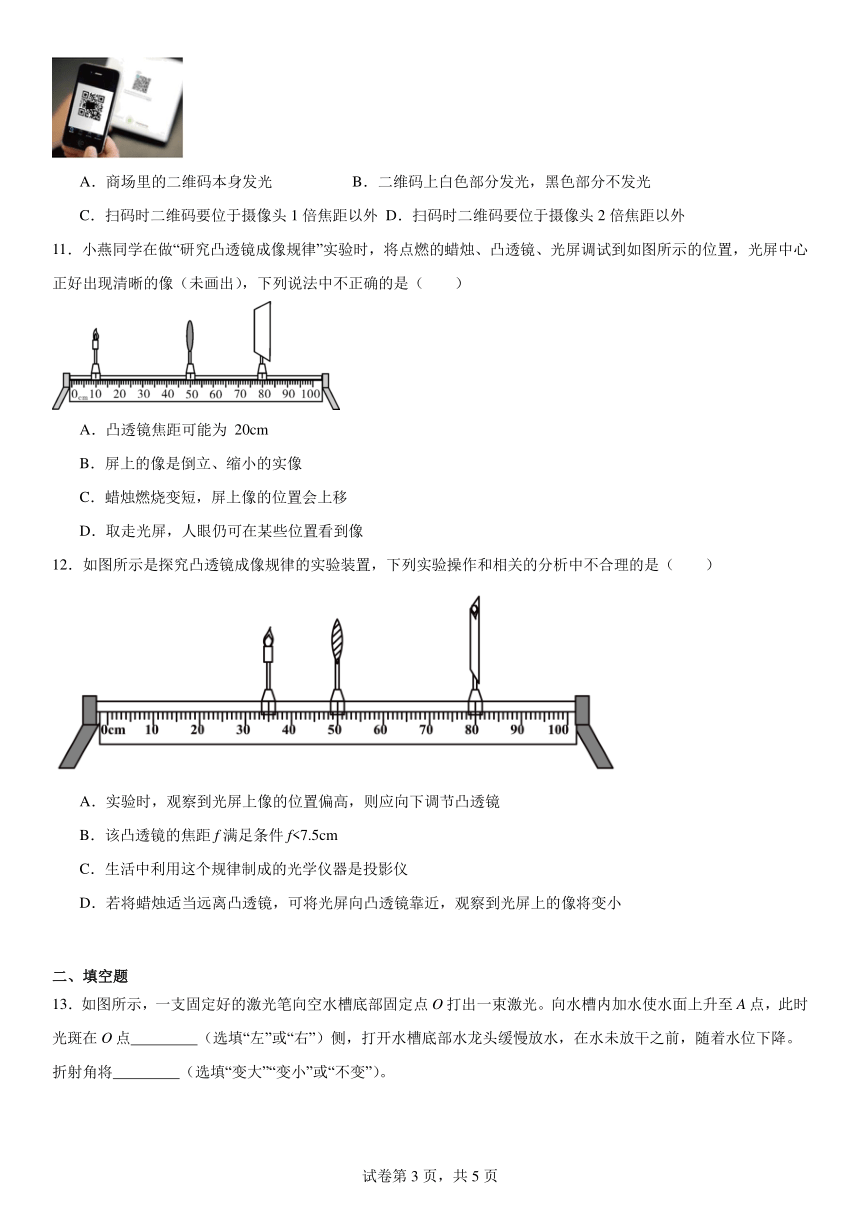

10．如图是某人在商场购物付款时扫二维码的情形，下列说法正确的是（　　）

A．商场里的二维码本身发光 B．二维码上白色部分发光，黑色部分不发光
C．扫码时二维码要位于摄像头1倍焦距以外 D．扫码时二维码要位于摄像头2倍焦距以外
11．小燕同学在做“研究凸透镜成像规律”实验时，将点燃的蜡烛、凸透镜、光屏调试到如图所示的位置，光屏中心正好出现清晰的像（未画出），下列说法中不正确的是（　　）
A．凸透镜焦距可能为 20cm
B．屏上的像是倒立、缩小的实像
C．蜡烛燃烧变短，屏上像的位置会上移
D．取走光屏，人眼仍可在某些位置看到像
12．如图所示是探究凸透镜成像规律的实验装置，下列实验操作和相关的分析中不合理的是（　　）
A．实验时，观察到光屏上像的位置偏高，则应向下调节凸透镜
B．该凸透镜的焦距f满足条件f<7.5cm
C．生活中利用这个规律制成的光学仪器是投影仪
D．若将蜡烛适当远离凸透镜，可将光屏向凸透镜靠近，观察到光屏上的像将变小
二、填空题
13．如图所示，一支固定好的激光笔向空水槽底部固定点O打出一束激光。向水槽内加水使水面上升至A点，此时光斑在O点 （选填“左”或“右”）侧，打开水槽底部水龙头缓慢放水，在水未放干之前，随着水位下降。折射角将 （选填“变大”“变小”或“不变”）。
14．在课堂上，老师有时候需要把同学们的学习成果，通过手机投屏的方式展示在电子白板上。当老师给某同学的作业拍照时，所成的是 倒立的实像；要想使所成的像变大些，手机的镜头应 （填“远离”或“靠近”）作业本。手机镜头的镜片可以用来矫正 （填“近视”或“远视”）眼。
15．照相机是利用凸透镜成倒立、缩小实像的原理制成的；教室里的投影仪是利用凸透镜成倒立、 实像的原理制成的。
16．如图所示，太阳光通过三棱镜后，在光屏上会形成一条彩色光带，这是光的 现象，用灵敏的电子温度传感器分别在不同色光区域测温，发现温度传感器放在 （选填“红光”或“紫光”）的外侧时示数上升的较快，说明在这一区域有一种人眼看不见的光。验钞机主要是利用 能使荧光物质发光的性质。
17．李红在水塘中看到形状特殊的“虾”，如图所示，他看到了“虾”，但真正的虾在水中 （C／D／E／F）处。他用激光笔从A点向 （B/C/D/E/F）处射出光束，即可把真正的虾照亮。
三、实验题
18．实验课上，花花小组做凸透镜成像实验：
（1）如图甲，让一束平行光正对凸透镜照射，在凸透镜后的光屏上接收到一个最小、最亮的光斑，由此可以测出凸透镜的焦距是 cm；
（2）小组成员把凸透镜、蜡烛、光屏安装到光具座上开始做实验，如图乙。当蜡烛与凸透镜的距离为15cm时，在光屏上可得一个清晰的倒立、 （选填“放大”、“缩小”或“等大”）的像，生活中常用的 （选填“投影仪”、“照相机”或“放大镜”）就是利用这个原理制成的；
（3）实验过程中，当蜡烛从距离凸透镜30cm处逐渐向凸透镜靠近时，要想在光屏上得到一个清晰的像，应该把光屏向 （选填“靠近”或“远离”）凸透镜方向移动。
19．小明同学用凸透镜做“探究凸透镜成像规律”的实验。
（1）如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝ ；
（2）实验前应在光具座上调节烛焰、凸透镜、光屏三者的中心，使它们在 ，便于观察；
（3）如图乙所示，若光屏上呈现清晰的像，此像为 （填“放大”或“缩小”）的实像；如果用手遮住透镜的一部分，光屏上 （选填“仍能”或者“不能”）呈现蜡烛完整的像。
（4）实验过程中由于蜡烛燃烧变短，烛焰在光屏上的像将向上移动，为了使烛焰的像再次成在光屏中央，应将凸透镜向 移动（选填“上”或“下”）；
（5）小明在实验过程中不断移动烛焰位置，观察到如图丙中①至⑥的六种烛焰清晰的像，请按蜡烛到凸透镜距离由远到近所得到的6个像进行排序，正确顺序为②①③ 。
20．在“探究凸透镜成像规律”实验中，所选凸透镜的焦距为10.0cm。
（1）实验前，为了使烛焰的像成在光屏中央，应将光具座上蜡烛的烛焰、凸透镜、光屏三者的中心调至 ；
（2）当点燃的蜡烛、凸透镜和光屏处在图中所示位置时，光屏上呈现了烛焰清晰的像，像的性质是 （选填“倒立”或“正立”）的放大的实像， （选填“照相机”、“投影仪”或“放大镜”）就是根据这一原理工作的；
（3）在探究凸透镜成像规律时，实验进行一段时间后，蜡烛变短，像会出现在光屏的上方，为使像回到光屏中央，合理的操作是将凸透镜向 移动或将光屏向上移动；
（4）若用不透明纸片将凸透镜的镜面遮挡住一小部分，此时光屏上 （选填“烛焰的像不完整”、“会有纸片的像”或“烛焰的像变暗了些”）。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
题号 1 2 3 4 5 6 7 8 9 10
答案 B B C C D B A D C D
题号 11 12
答案 A B
1．B
【详解】凸透镜的焦距是8cm，把点燃的蜡烛放在距凸透镜12cm处，满足2f＞u＞f，成倒立、放大的实像。
故选B。
2．B
【详解】“人以铜为镜，可以正衣冠”，铜镜成像的原理是光的反射形成的平面镜成像现象。
A．图中为凸透镜成放大的虚像的原理图，故A不符合题意；
B．图中为平面镜成像原理图，故B符合题意；
C．图中为小孔成像原理图，故C不符合题意；
D．图中为凸透镜成倒立的实像的原理图，故D不符合题意。
故选B。
3．C
【详解】A．通过凸透镜观察到邮票正立放大的像，说明此时物距小于一倍焦距，成正立、放大的虚像，故A错误，
BCD．通过凸透镜观察到邮票正立放大的像，说明此时物距小于一倍焦距，即是邮票到凸透镜的距离小于10cm，故C正确，BD错误。
故选C。
4．C
【详解】验钞机发出的“光”是紫外线，遥控器发出的“光”是红外线，紫外线可用来杀灭细菌，红外线具有热效应，故C正确，ABD错误。
故选C。
5．D
【详解】水珠中间厚边缘薄，是凸透镜，掌心中的水珠看手纹相当于放大镜，放大镜成正立放大的虚像，故ABC不符合题意，D符合题意。
故选D。
6．B
【详解】装有水的矿泉水瓶由于中间厚边缘薄，相当于一个凸透镜，而凸透镜对光线的会聚作用，射入车内的光线经矿泉水瓶折射后集中于它的焦点上，时间一长正好使放置于此处的物品起火。故ACD不符合题意，B符合题意。
故选B。
7．A
【详解】AC．由凸透镜的三条特殊光线可知，通过焦点的光线经凸透镜折射后将平行于主光轴；所以，为了制作一束平行光，可以选用凸透镜并把一小灯泡放在凸透镜的焦点上，这样可以得到平行光，故A符合题意，C不符合题意；
BD．由凹透镜三条特殊光线可知，把灯泡放在凹透镜的焦点上或焦点以内，都不能得到平行光，故BD不符合题意。
故选A。
8．D
【详解】A．为让取件人听到声音更大些，声音的大小指的是响度，故应提高响度，故A错误；
B．扫描仪镜头相当于凸透镜，成倒立的实像，实像都是倒立的，故B错误；
C．扫描时，取件码到镜头之间距离在凸透镜的两倍焦距以外，成倒立、缩小的实像。故C错误；
D．光线较暗时，补光灯点亮，光在取件码上发生漫反射，从各个方向都能看到取件码，故D正确。
故选D。
9．C
【详解】A．保持水面高度不变使激光笔向左平移，入射点左移，折射光线也左移但与OB平行，光斑向上移动，故A不符合题意；
B．保持激光射入角度不变使水面下降，入射点左移，折射光线也左移但与OB平行，光斑向上移动，故B不符合题意；
C．保持激光射入角度不变，往容器中加水，光线入射角不变，折射光线也向右侧移动，因此光斑位置向下移动，故C符合题意；
D．保持水面高度和入射点不变，入射角增大，折射角也增大，光斑向上移动，故D不符合题意。
故选C。
10．D
【详解】A．二维码不是光源，只能反射光，故A错误；
B．白色可以反射所有色光，因此，白色部分反射所有色光，故B错误；
CD．手机上的摄像头相当于一个凸透镜，此时成倒立、缩小的实像，物距大于2f，即扫码时二维码要位于摄像头2倍焦距以外，故C错误，D正确。
故选D。
11．A
【详解】A.由图可知此时光屏上成清晰的像，物距u=40.0cm，像距v=30.0cm，则有
u=40.0cm>2f
f<30.0cm<2f
即15.0cm故A错误，符合题意；
B.由凸透镜成像规律可知，光屏水成清晰的像且像距小于物距时，成倒立、缩小的实像，故B正确，不符合题意；
C.由于像点与物点的连线过光心，像由许多像点组成，物由许多物点组成，所以当蜡烛燃烧变短，相当于蜡烛向下移动，则光屏上像的位置会上移，故C正确，不符合题意；
D.如果取走光屏，由于烛焰发出的光经凸透镜折射会聚成像后继续向前传播，人眼在光屏右侧向左看，折射光线就能进入人眼，人眼就能看到烛焰的像，故D正确，不符合题意。
故选A。
12．B
【分析】(1)若像偏高，则应将烛焰相对于凸透镜向上运动，根据此判断凸透镜的移动方向；
(2)2f>u>f，v>2f，成倒立、放大的实像据此列式求解；
(3)2f>u>f，v>2f，成倒立、放大的实像是投影仪的原理；
(4)凸透镜成实像时，物近像远像变大。
【详解】A．光屏上像的位置偏高，为了使像仍成在光屏的中央，应将烛焰相对于凸透镜向上运动，即向下调节凸透镜，故A正确，不符合题意；
B．由图可知，成倒立、放大的实像
2f>u=50cm-35cm=15cm>f，v=80cm-50cm=30cm>2f
解得
7.5cm故B错误，符合题意；
C．由图可知，2f>u>f，v>2f，成倒立、放大的实像是投影仪的原理，故C正确，不符合题意；
D．将蜡烛适当远离凸透镜，根据凸透镜成实像时，物远像远近变小，可将光屏向凸透镜靠近，观察到光屏上的像将变小，故D正确，不符合题意。
故选B。
13． 左 不变
【详解】[1] 水槽内没有注水时，光沿直线传播，照射到O点；当向水槽内注入适量的水后，光从空气斜射入水中发生折射，折射角小于入射角，折射光线偏向法线，因此水槽底部光斑移动到O点的左侧。
[2] 打开水槽底部水龙头缓慢放水，水面下降，入射光线的方向不变，因此入射光线在水面的入射角不变，折射角不变。
14． 缩小 靠近 远视
【详解】[1][2]在用手机拍照时，镜头实际上是凸透镜，物体位于2倍焦距之外，通过镜头所成的像是倒立、缩小的实像；根据凸透镜成像规律可知，要想使所成的像变大些，应减小物距，即手机的镜头应靠近作业本。
[3]凸透镜对光线有会聚作用，可以矫正因成像位于视网膜后的远视眼。
15．放大
【详解】当f＜u＜2f时，成倒立、放大的实像，投影仪是利用这个原理制成的。
16． 色散 红光 紫外线
【详解】[1]太阳光是白光，它通过三棱镜后被分解成各种颜色的光，这种现象称为光的色散。
[2]红外线具有很强的热效应，灵敏的电子温度传感器分别在不同色光区域测温，发现温度传感器放在红光的外侧时示数上升的较快。
[3]紫外线能够使荧光物质发光，验钞机主要是利用紫外线能使荧光物质发光的性质。
17． E B
【详解】[1]人眼逆着折射光线看到了像B，过折射点画垂线，即为法线，根据光的折射规律可知，折射光线、入射光线在法线的两侧，故F处不可能，再根据空气中的角大，故只能是E处发出的光线经折射后进入人眼，这样就看到了虾在B处，故真正的虾在水中E处。
[2]根据光路可逆，光线照着B即可以真正的虾了。
18． 10.0 放大 投影仪 远离
【详解】（1）[1]平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距。由图甲可知，刻度尺的分度值为1cm，所以凸透镜的焦距是
f=60.0cm-50.0cm =10.0cm
（2）[2][3]当蜡烛与凸透镜的距离为15cm时，即物距为15cm，此时
2f>u>f
成倒立、放大的实像，生活中的投影仪、幻灯机都是利用此原理制成的。
（3）[4]当蜡烛从距离凸透镜30cm处逐渐向凸透镜靠近时，物距减小，像距要增大，要想在光屏上得到一个清晰的像，应该把光屏向远离凸透镜方向移动。
19． 10.0cm 同一水平高度 放大 仍能 下 ⑤⑥④
【详解】（1）[1]由图甲可知，平行光经过凸透镜后会聚于一点，这一点就是焦点，焦点到光心的距离是焦距，则该凸透镜的焦距
f=20.0cm-10.0cm=10.0cm
（2）[2]蜡烛、凸透镜、光屏三者在同一条直线上；烛焰、凸透镜、光屏的中心在同一高度时，像才能成在光屏的中心。
（3）[3]根据图乙可知，此时物距小于像距，说明，此时成倒立放大的实像。
[4]用手遮住透镜的一部分，其他部分热能折射光成像，只是会聚光比原来变少，像变暗了，像仍然是完整的，且大小不变。
（4）[5]因蜡烛燃烧变短，像的位置变高，可以使用的调整方法为：①将光屏向上移动；②将蜡烛向上移动；③将凸透镜向下移动。
（5）[6]蜡烛到凸透镜的距离不断减小的过程中，当物距大于凸透镜的焦距时，物距减小，像距增大，像会变大，即“物近像远像变大”，当物距小于凸透镜的焦距时，此时成正立放大的虚像，随着物距不断减小，像会逐渐变小，故正确顺序为②①③⑤⑥④。
20． 同一高度 倒立 投影仪 下 烛焰的像变暗了些
【详解】（1）[1]把蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，将烛焰、凸透镜、光屏三者中心调到同一高度上，其目的是使像成在光屏中央。
（2）[2][3]凸透镜的焦距是10.0cm，如图所示，此时物距为15.0cm，即物距大于一倍焦距，小于二倍焦距，凸透镜成倒立放大的实像，应用这一原理可制成投影仪。
（3）[4]蜡烛变短了，光屏上的像会向上移动，要使像成在光屏的中央，根据过光心不改变方向，凸透镜向下移动或光屏向上移动，使像呈在光屏的中央。
（4）[5]凸透镜被遮住一小部分，会有一部分光通过凸透镜，光屏上仍然会出现完整的像，但是通过凸透镜的光线减少，所成的像会变暗一些。
